近年来，柔性电子因其在人人机交互、软体机器人、储能装置和可穿戴传感器等方面的广泛应用而成为研究热点。水凝胶因其可调节的柔软性、结构渗透性和对环境的最小破坏等内在特性，被认为是构建柔性电子的有前途的候选材料。然而水凝胶在水环境中不可避免地会溶胀，这主要是由亲水基团与水分子之间大量的氢键相互作用引起的。溶胀后的水凝胶机械性能较弱。更严重的是，其电导率和与基材的粘附性会严重受损，进而破坏其传感能力。此外，由于水分子的影响，设备可靠性和自愈能力也将在高湿度条件下丧失。因此，开发具有高延展性、良好导电性、抗溶胀性以及自愈能力的水凝胶传感器，对于发展柔性电子设备具有重要意义。
针对上述问题，西安工程大学孙元娜副教授与中山大学付俊教授团队采用Mxene与阳离子单体丙烯酰氧乙基三甲基氯化铵 (DMAEA-Q)、阴离子单体对苯乙烯磺酸钠(NaSS)结合，提出了一种简单且通用的制备抗溶胀导电水凝胶(EPAM)的方法，得到的聚两性离子凝胶具有高延展性（1391%），良好的导电性和优异的自愈能力（断口接触1小时后愈合效率达到66%），以及快速的光响应行为。此外，该水凝胶基传感器表现出宽的应变感应范围，并且能够实现水下监测和通信。通过组装水下预警系统，可以高效地进行实时水下定位和城市内涝预警。相关工作以“Anti-swelling and Photo-responsive MXene-based Polyampholyte Hydrogel Sensors for Underwater Positioning and Urban Waterlogging Pre-warning”为题发表在Journal of Materials Chemistry A 上（10.1039/D4TA03778B）。西安工程大学孙元娜副教授、学生杜莹为本文共同第一作者，贺辛亥教授和中山大学付俊教授为共同通讯作者。

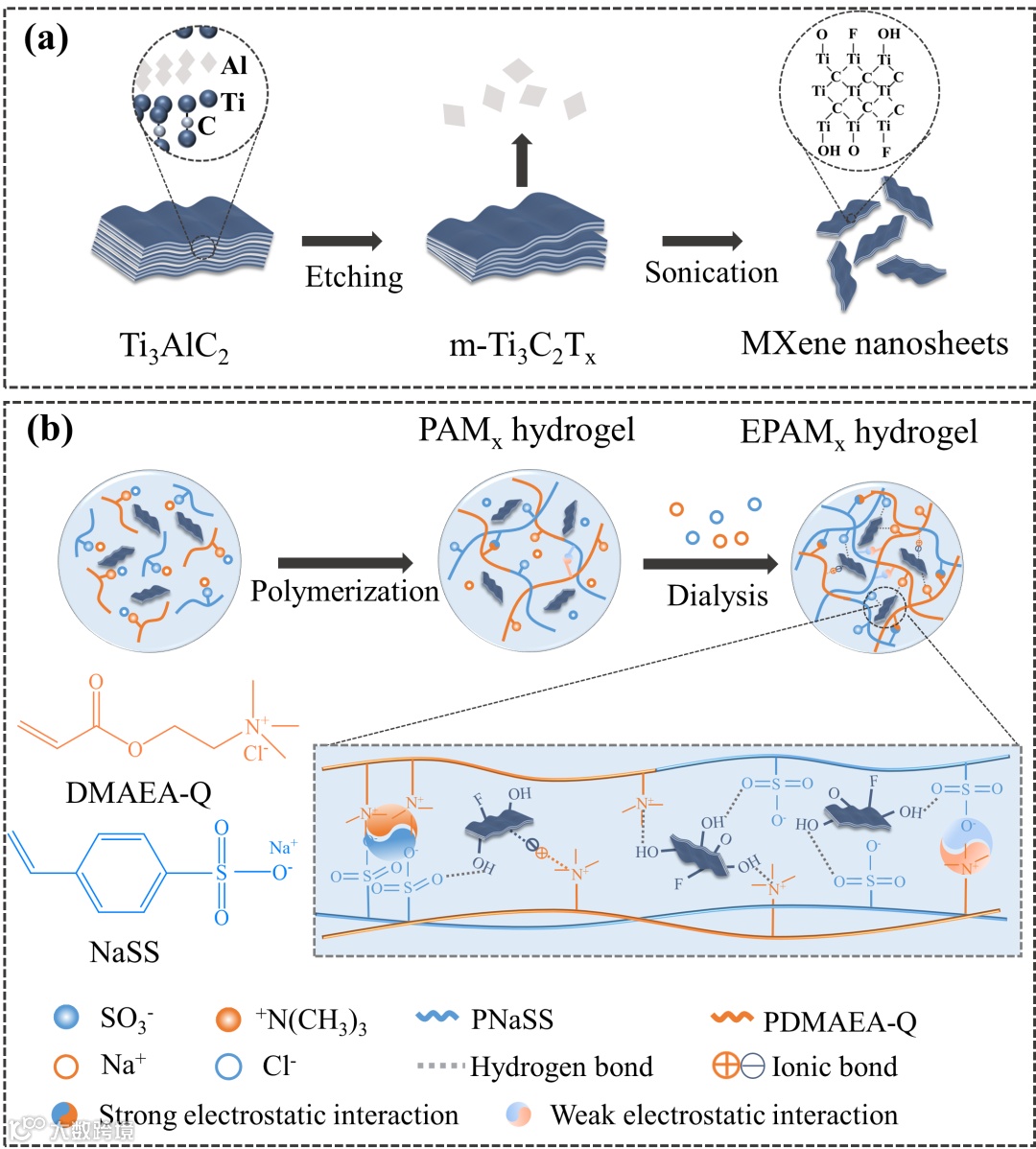

图1 （a）Mxene纳米片的合成，(b) EPAM水凝胶的制备

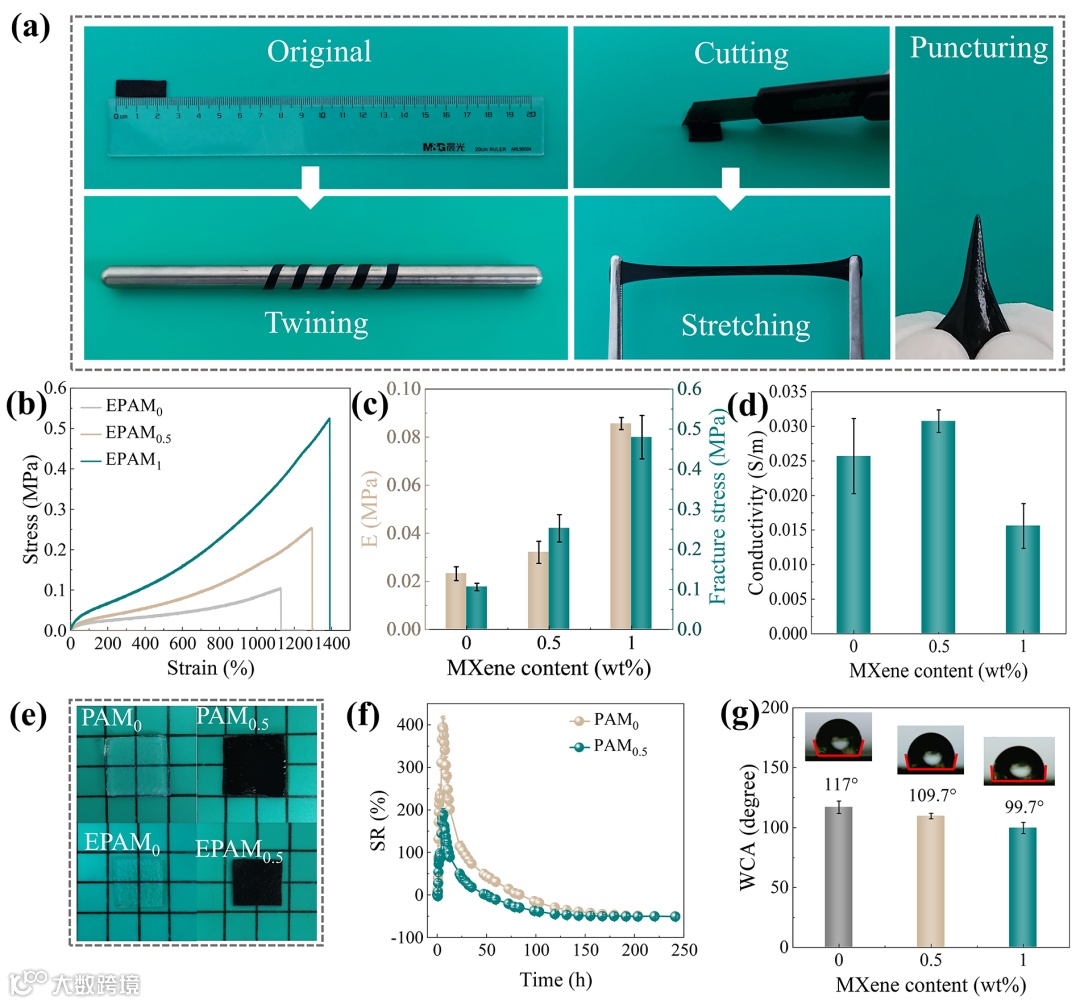

图2 EPAM水凝胶的机械、导电和抗溶胀性能，（a）EPAM水凝胶的展示，（b）EPAM水凝胶的应力-应变曲线以及（c）相应的模量和断裂应力，（d）EPAM水凝胶的导电性，（e）含有或不含MXene的水凝胶在水中浸泡8天后的照片，（f）水凝胶的溶胀比随时间的变化（g）不同Mxene含量的EPAM水凝胶的接触角。

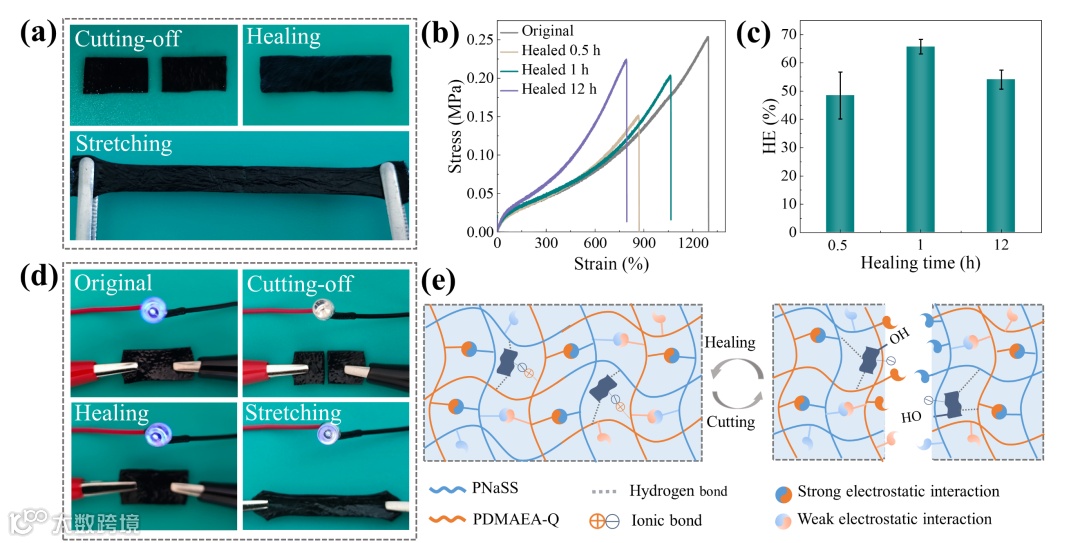

图 3. EPAM 水凝胶的自愈性能（a）水凝胶的切割-愈合过程，（b）EPAM 水凝胶在不同愈合时间下的应力-应变曲线以及（c）愈合效率，（d）LED灯响应不同状态的数字图像：原始状态、切断状态、愈合状态以及拉伸状态，并附有相应电路的示意图，（e）EPAM 水凝胶的自愈机制。

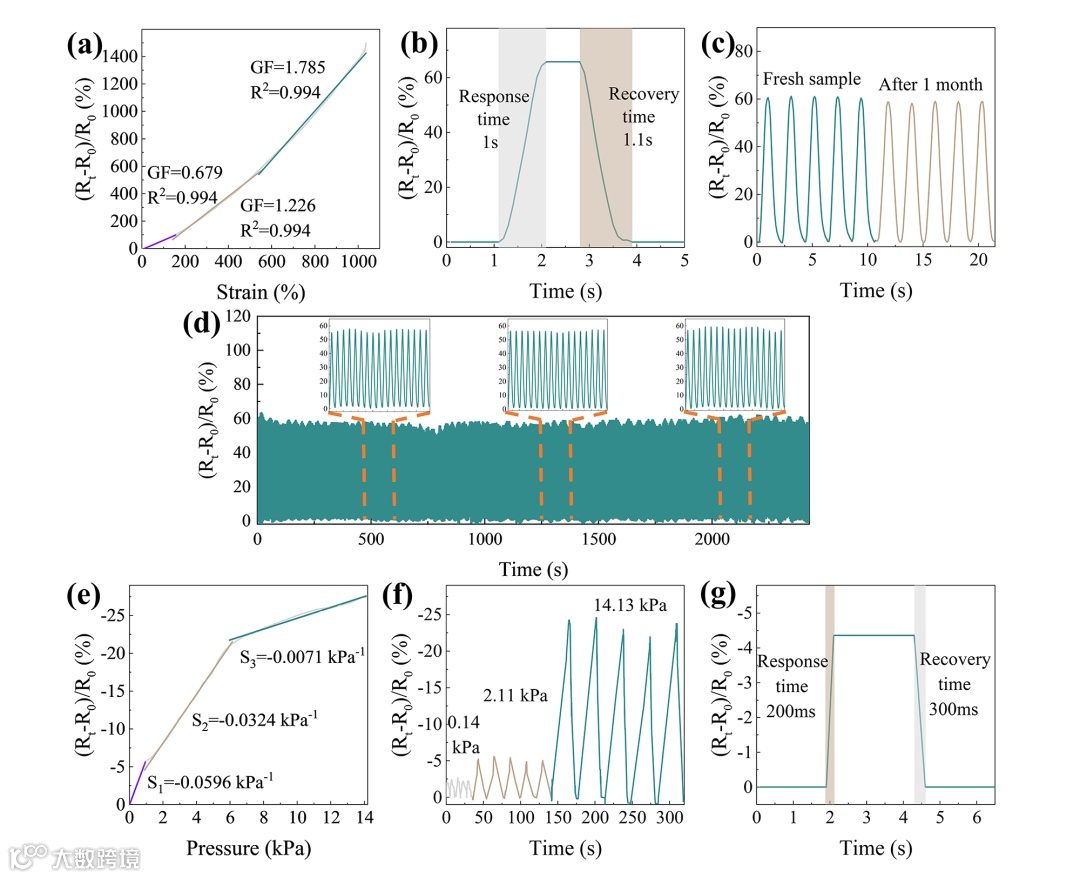

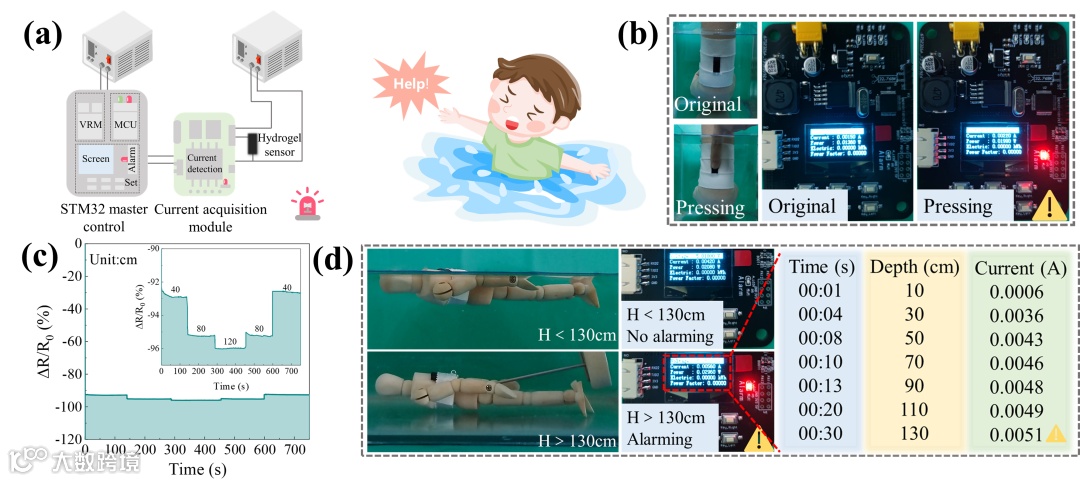

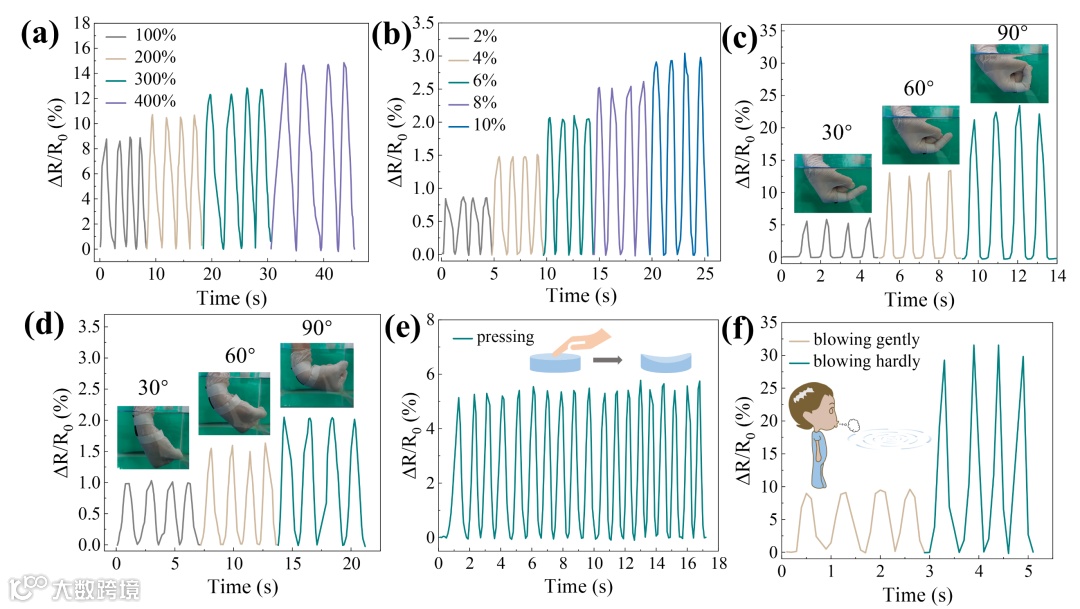

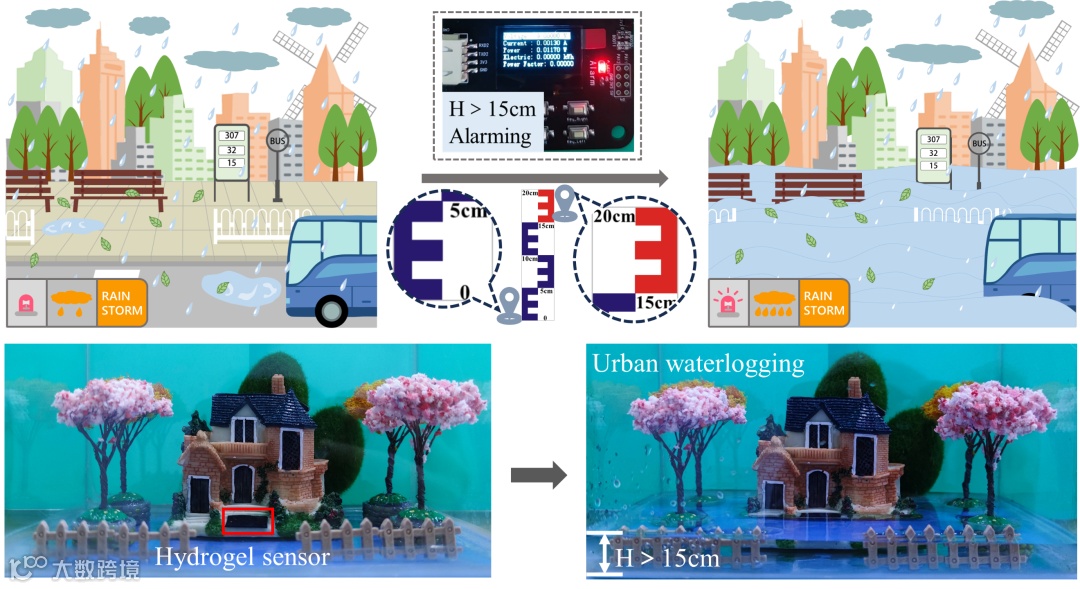

图 5. EPAM 水凝胶基传感器在水下的实时传感性能和通信。

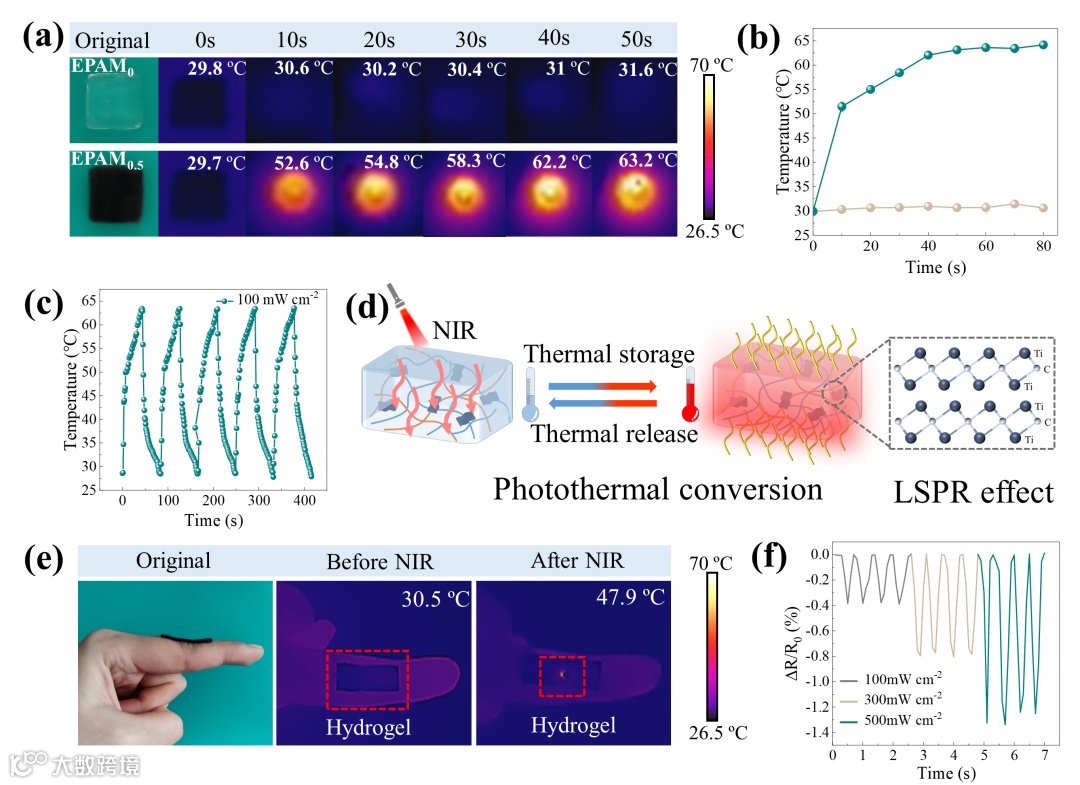

图6 EPAM 水凝胶基传感器的光响应行为（a）在100 mW/cm²功率密度的持续近红外（NIR）光照射下，EPAM0和EPAM0.5水凝胶的实时红外图像。（b）在持续照射下的温度变化。（c）EPAM0.5水凝胶在NIR光（100 mW/cm²）下经过5次开/关循环的循环稳定性。（d）光热转换机制。（e）EPAM水凝胶附着在指关节上的照片及NIR照射前后的热成像图。（f）在不同NIR光功率密度下水下的电阻响应。
该研究得到国家自然科学基金、陕西省自然科学基金、陕西省重点研发计划等课题和项目的资助。
原文链接：
https://doi.org/10.1039/D4TA03778B
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
