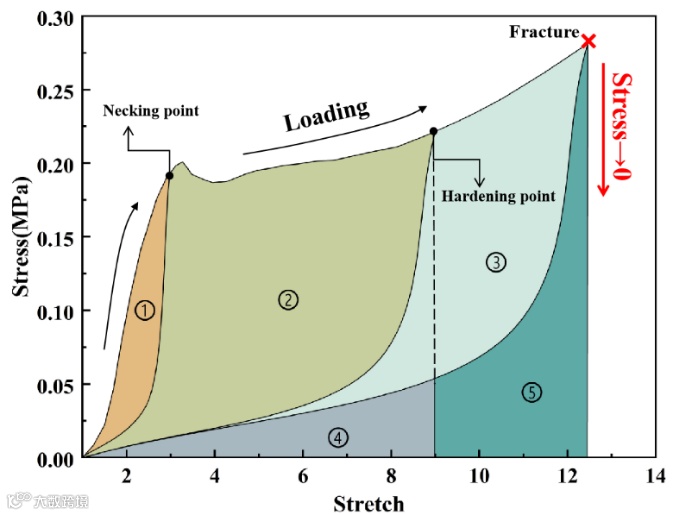

近年来，双网络（DN）水凝胶得到广泛应用， DN水凝胶的增韧机理引起了人们的关注。为了有效地解释该机理，对DN凝胶断裂韧性的研究变得至关重要。在DN凝胶中，表观断裂韧性被分解为两个组分：耗散断裂韧性和本征断裂韧性。然而，对这两个组成部分的进一步分解以及如何理解它们之间的关系仍然有待进一步的研究。在这项研究中，研究人员提出了一个新的断裂模型，阐明了表观断裂韧性各个组分之间的关系。通过将DN凝胶的单轴拉伸加载-卸载曲线下的区域划分为五个部分，表观断裂韧性被分解为四个组分。研究人员推导出了这些组分的表达式，并定义了四个物理量来表征DN凝胶的增韧机理。所提出的断裂模型可以定量地揭示出DN凝胶的断裂韧性因两个互穿网络的相互作用而增强。最后，研究人员通过对制备的凝胶样品和溶胀样品进行撕裂试验，验证了所提出的断裂模型，发现实验结果与模型结果吻合良好。本研究介绍了一种基于单轴拉伸试验的方法来揭示DN凝胶的增韧机理，为未来软材料的合成和设计提供了指导。

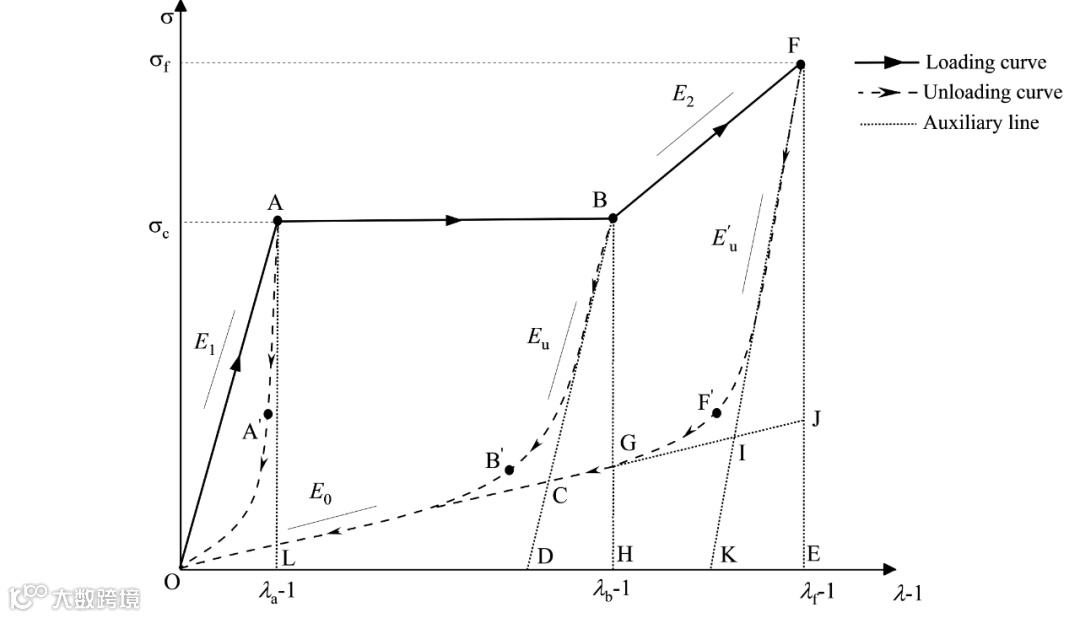

，其中Γd与
均为可以被耗散的断裂韧性组分。
为了验证提出的模型，研究人员对制备的凝胶样品和溶胀凝胶样品进行了撕裂试验，并将实验结果与模型预测结果进行了对比。图3给出了所制备的凝胶和溶胀凝胶的撕裂试验的实验结果。表明了表观断裂韧性Γ（J/m²）的各个组分的值及其各自所占的百分比。该模型与实验结果吻合良好，从而验证了模型的准确性和可靠性。本研究为理解DN凝胶的增韧机理提供了新的视角和理论基础，不仅对于当前材料科学领域的研究具有重要意义，而且对未来软材料的合成和设计具有深远的影响。

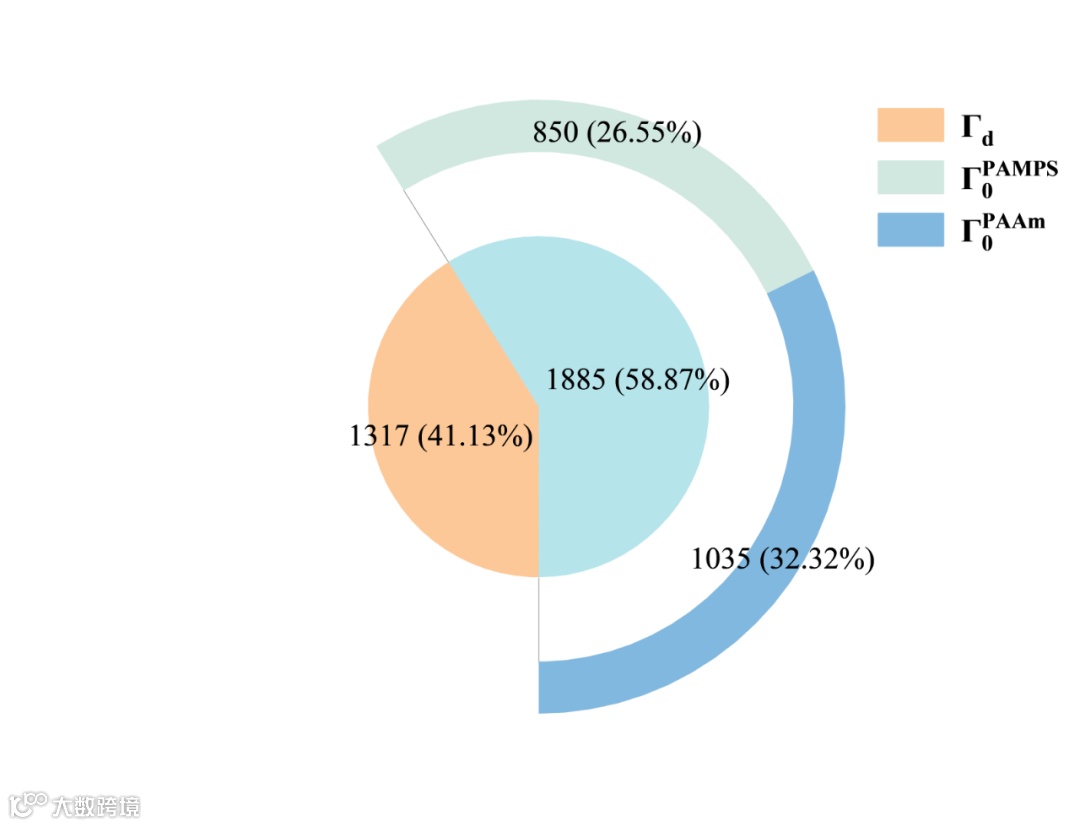

(a)

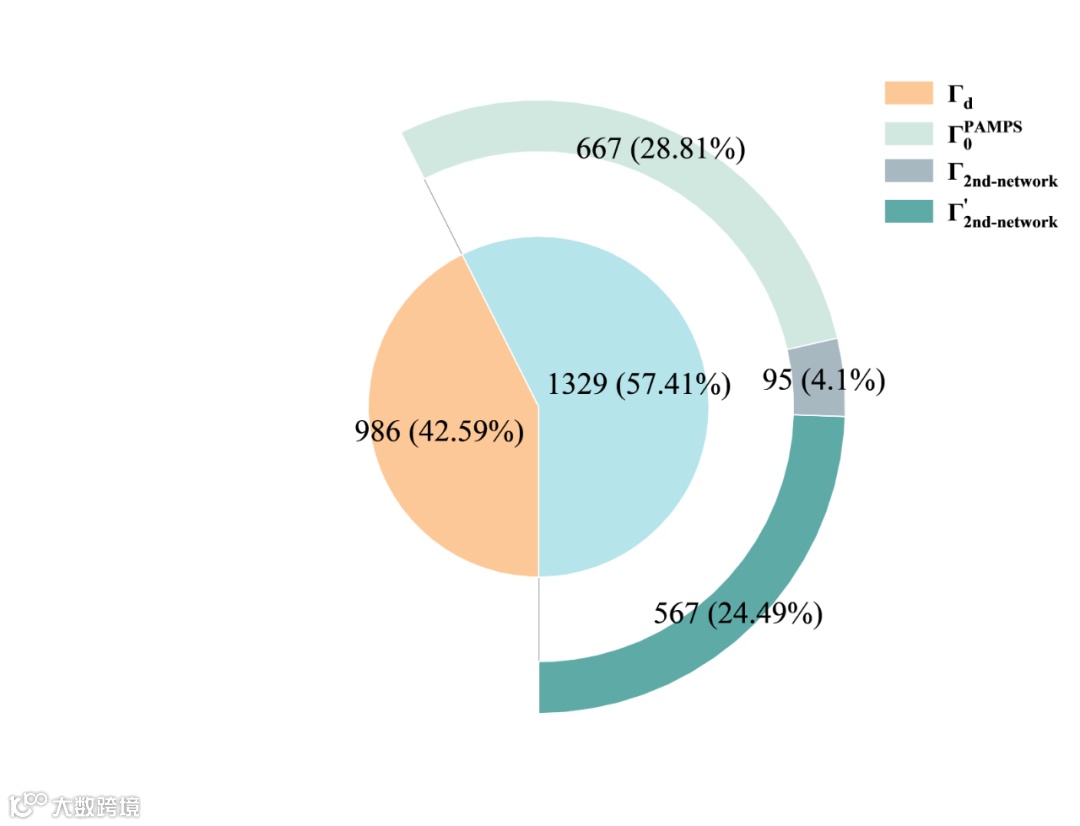

（b）
原文链接：
https://doi.org/10.1016/j.jmps.2024.105710
相关进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
