2024年6月19日，北京大学化学与分子工程学院朱戎研究员团队在Chem期刊上发表了一篇题为“Modifying commodity-relevant unsaturated polymers via Co-catalyzed MHAT”的研究成果。
该成果报道了一种低Co催化剂载量（0.05 mol%，TON up to > 3300）下的非活化内烯烃氢官能团化反应，并将其应用于高分子主链内烯烃的高效可控后修饰上。
论文通讯作者是朱戎；第一作者是殷允念。
H-Co(III)物种介导的氢原子转移（Co-MHAT）是实现简单烯烃氢官能团化的重要途径之一。该反应长期以来的研究对象基本为末端或活化烯烃，而1,2-二烷基取代烯烃的MHAT过程较为困难，很少涉及。1,2-二烷基取代烯烃广泛存在于一些重要的高分子骨架中，如聚丁二烯、聚降冰片烯、脱氢聚乙烯等。若能解决这类底物Co-MHAT的困难，实现低催化剂载量下的氢官能团化反应，结合Co(II)的金属中心自由基特性抑制交联和断链等副反应，有望探索出一条结构可控的高分子功能化后修饰新途径。

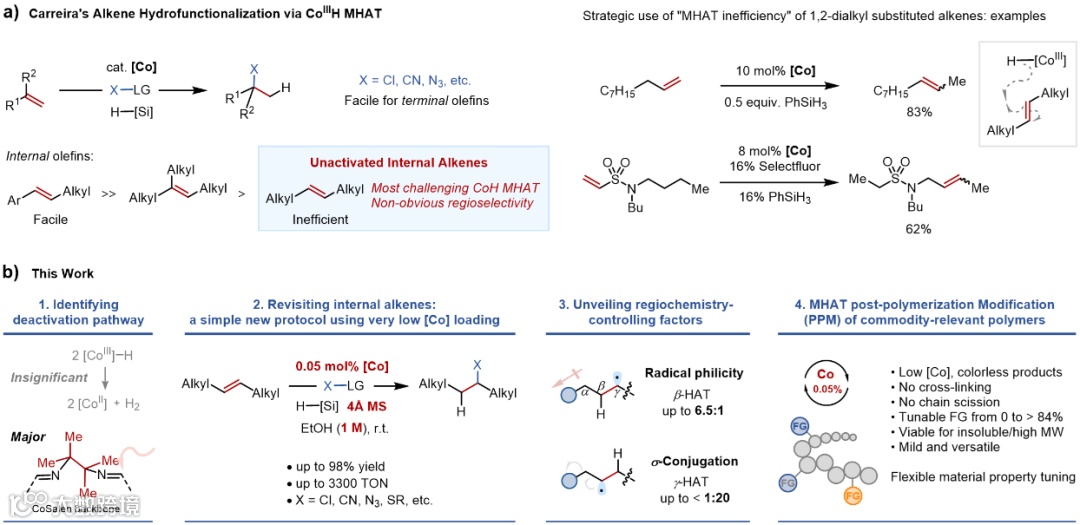

北京大学朱戎课题组基于前期的研究积累，发展了低Co催化剂载量（0.05 mol%，TON up to > 3300）下的非活化内烯烃氢官能团化反应，并将其应用于高分子主链内烯烃的后修饰上（图1）。此外，该工作还揭示了烯丙位取代基的电负性和超共轭效应对MHAT区域选择性的影响。
作者首先研究了限制内烯烃MHAT反应性的因素，排除了传统的析氢失活途径，发现了反应体系中产生的质子导致了催化剂骨架的分解。通过加入4Å分子筛，有效抑制了催化剂的分解，并且实现了低催化剂载量（0.05%）下的内烯烃氢官能团化反应。在此基础上，作者研究了非对称取代1,2-二取代烯烃的区域选择性，研究结果揭示了烯丙位基团的电负性和超共轭效应对MHAT区域选择性的影响（图2）。与其他亲自由基体的反应，包括在内烯烃上引入叠氮、氰基、烷硫基、Mukaiyama水合等，同样可以在极低的催化剂载量下进行。

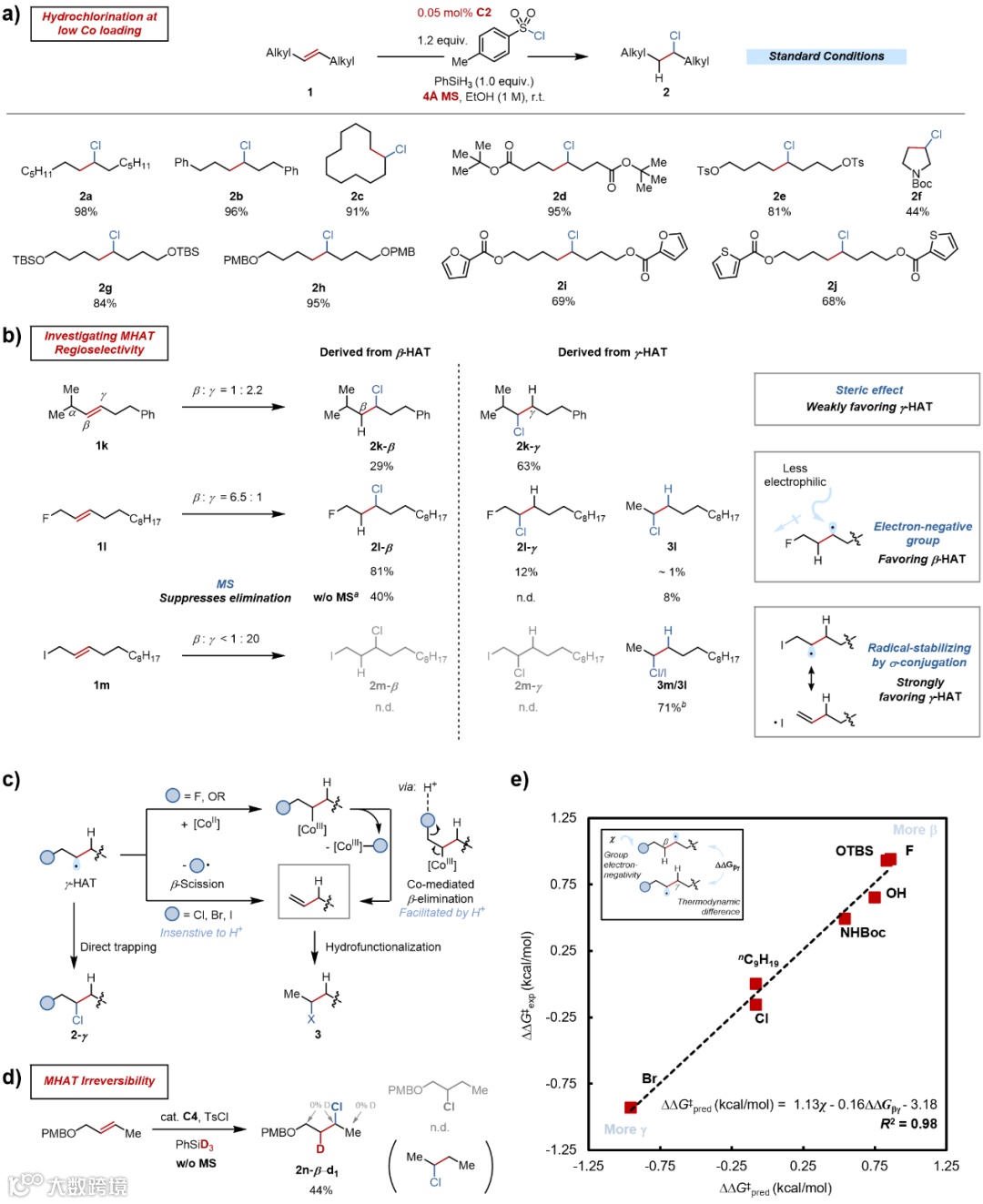

图2：1,2-二取代烯烃的氢氯化反应底物范围及区域选择性研究。

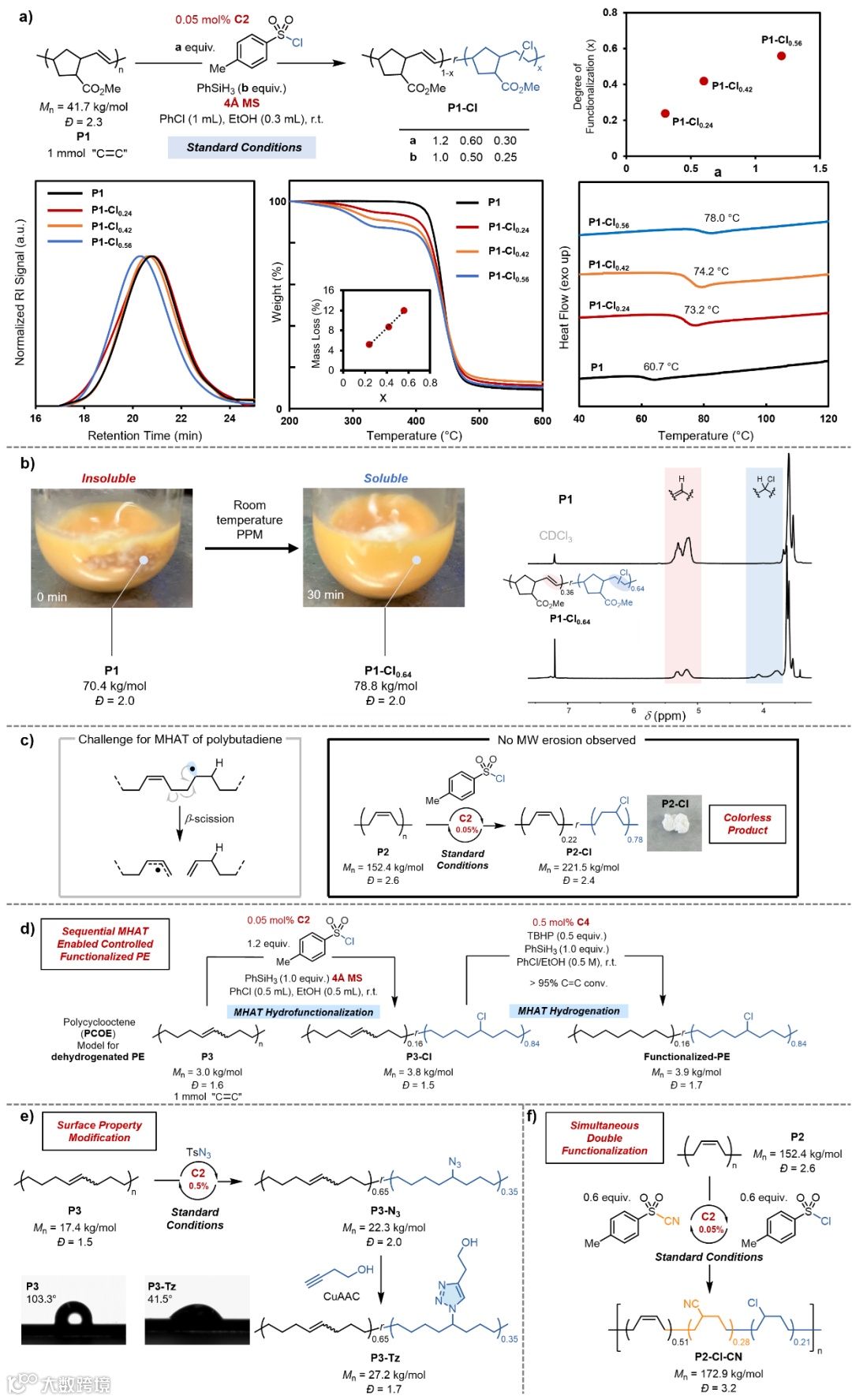

作者尝试将这种高效的小分子转化应用于烯烃类高分子的后修饰中。在0.05%的催化剂载量下，只需要改变亲自由基体（TsCl）和硅烷的当量，就能够方便地调控聚降冰片烯的官能化程度，反应过程中几乎不存在交联或聚合物链断裂（图3a）。作者发现聚合物的溶解度并不会限制反应的进行（图3b），并尝试了更高分子量的大宗高分子聚1,4-丁二烯，聚合物主链上碳碳双键的转化率达到了78%，并且没有出现分子量下降的现象，由于金属载量低，后修饰以后的聚合物仍然为无色（图3c）。此外，作者还合成了聚环辛烯，这类聚合物通常被用作脱氢高密度聚乙烯（dehydrogenated HDPE）的模型。在标准条件下，该聚合物主链上的碳碳双键可以转化84%，保留下来的双键还可以再度利用Co(III)-H物种介导的氢化反应还原得到饱和主链，这为合成官能化的聚乙烯提供了另一种思路（图3d）。
在以上研究的基础上，作者后续还实现了聚合物上双键的氢叠氮化反应，并利用叠氮基团的Click反应在聚合物上引入了亲水基团。接触角测试的结果表明，后修饰得到的聚合物表面能明显提高（图3e）。当向反应体系中同时加入TsCN和TsCl时，聚合物主链上可以同时引入两种官能团（图3f）。
相关论文信息：
https://doi.org/10.1016/j.chempr.2024.05.021
pdf 链接：
https://authors.elsevier.com/a/1jHsF8jWHELFs0
相关进展
北大朱戎研究员课题组 JACS：打破共轭高分子中连续双键数记录
北京大学朱戎 JACS：立体电子相似性启发可控合成炔烃高分子
北大朱戎课题组 JACS：意外发现的串联炔丙二聚/聚合（C3-CPPE）
北京大学朱戎课题组JACS: 经历累积多烯中间体的铜催化炔丙聚合
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
