近期，日本北海道大学龚剑萍教授团队系统地研究了PDGI/PAAm水凝胶在其原态（AP）和膨胀平衡态（WE）下的疲劳行为。水凝胶在膨胀过程中可能产生两种影响其机械行为的效应。一方面，双层之间的机械不匹配可能会影响其性能。PAAm水凝胶层趋向各向同性膨胀，而水不透的PDGI双层则试图保持恒定面积。因此，在一维膨胀的PDGI/PAAm水凝胶中，双层会受到来自膨胀水凝胶层的双轴拉伸，这干扰了其稳定性。另一方面，膨胀还会减少两层之间的力传递。膨胀会削弱PDGI双层与PAAm凝胶层之间的相互作用，从而降低软凝胶层与刚性双层之间的负载传递能力。因此，与AP状态相比，WE状态下的水凝胶表现出较少的应变硬化。因此，比较AP和WE状态下的PDGI/PAAm水凝胶，有助于揭示其抗疲劳性的分子机制。为了评估双层结构的贡献，团队还研究了无双层结构的PAAm水凝胶作为对照样品。通过对比PDGI/PAAm与PAAm凝胶，可以揭示一维膨胀效应及双层结构对抗疲劳性的贡献。还将PDGI/PAAm凝胶的疲劳断裂参数与其他耐疲劳水凝胶进行比较，从而阐明通过不同机制可以实现的疲劳断裂抗性水平。
2024年11月26日，该工作以“Fatigue Behaviors of Anisotropic Hydrogels with a Macroscopic Lamellar Bilayer Structure and Swelling Effects”为题发表在 Macromolecules 上。北海道大学Most Laboni Begum为本文第一作者。北海道大学李薛宇助理教授、龚剑萍教授为本文共同通讯作者。

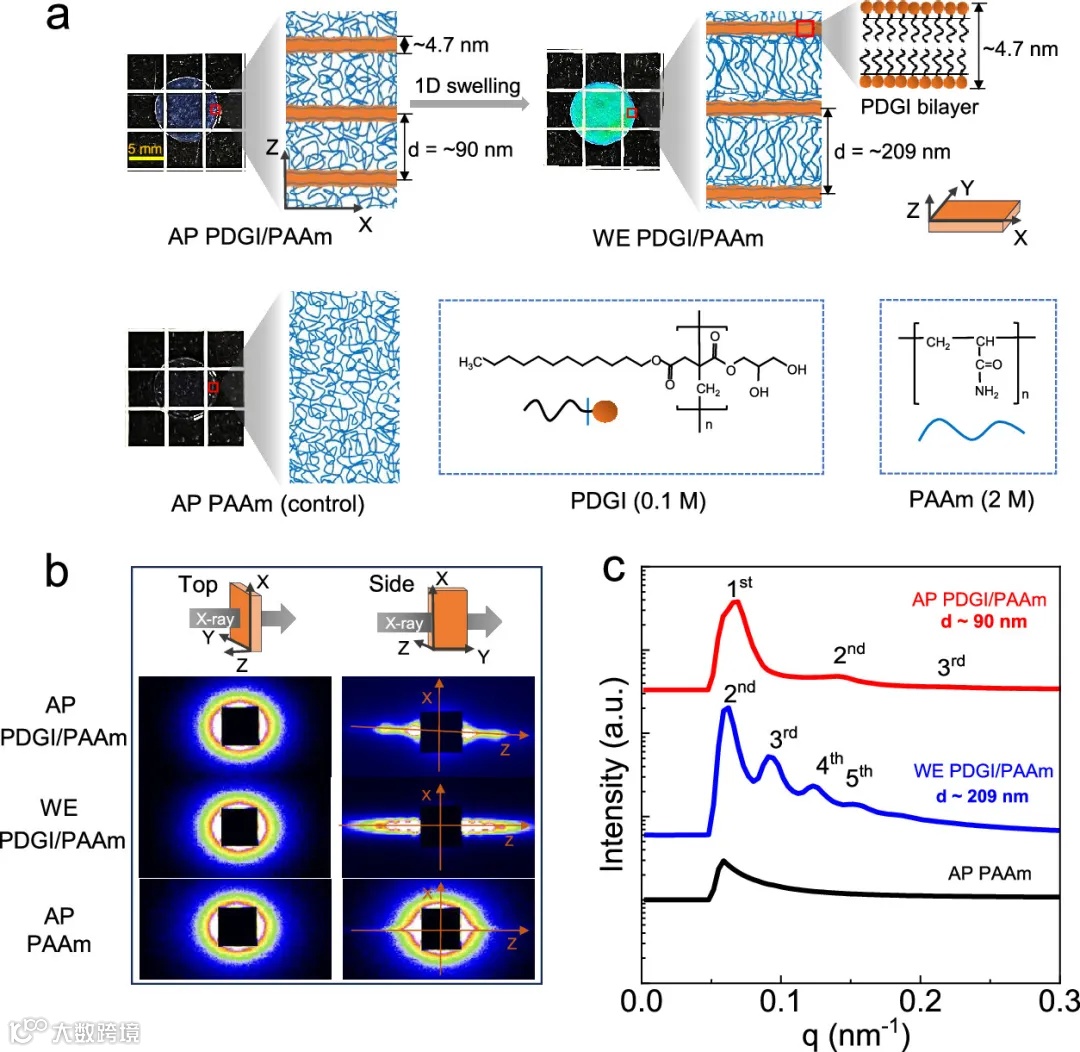

图1.PDGI/PAAm 水凝胶中的各向异性层状双层结构

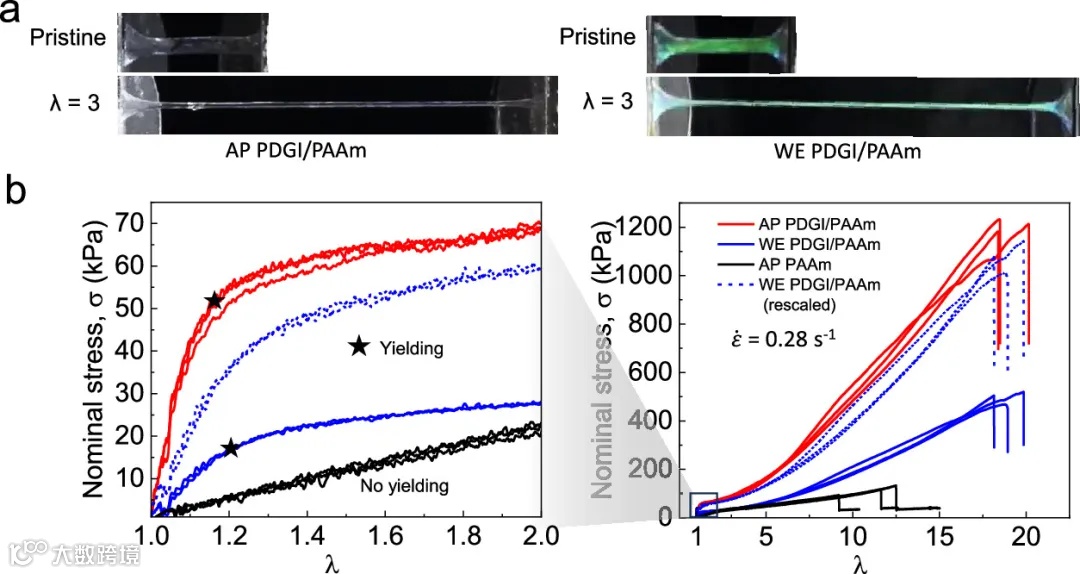

图2.单轴拉伸行为

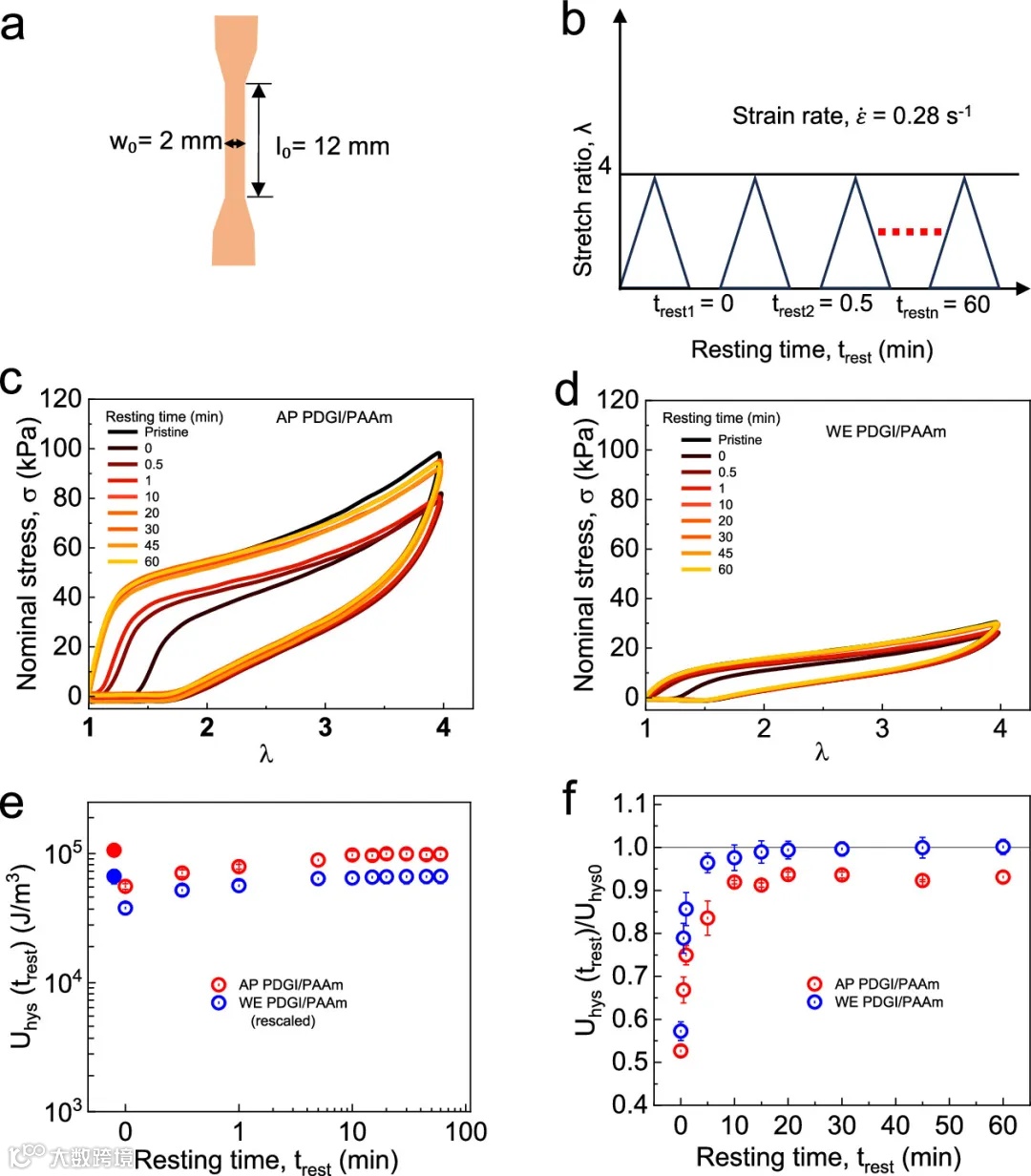

图3.PDGI/PAAm 水凝胶的自恢复动力学

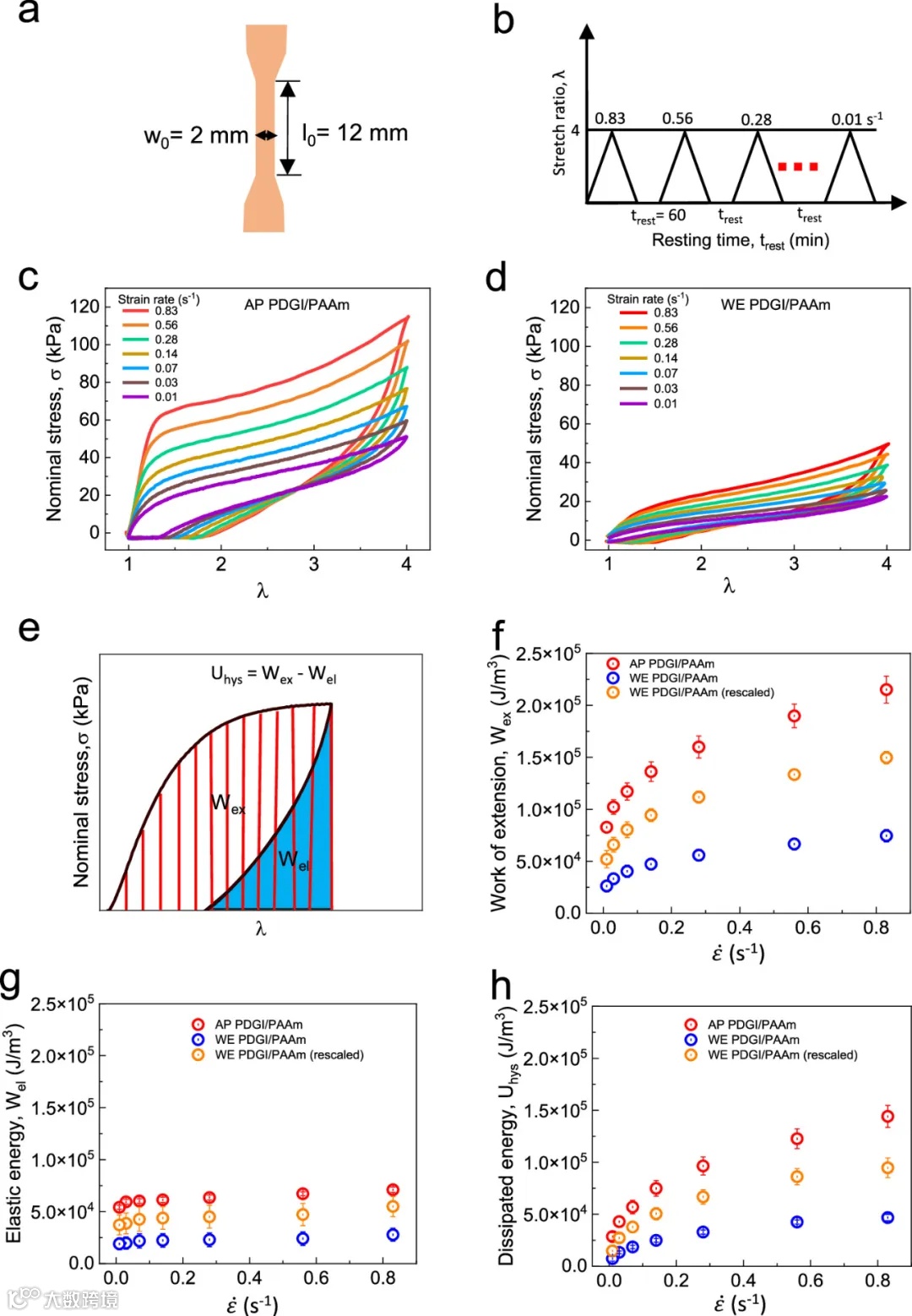

图4.PDGI/PAAm 凝胶的应变速率依赖性行为

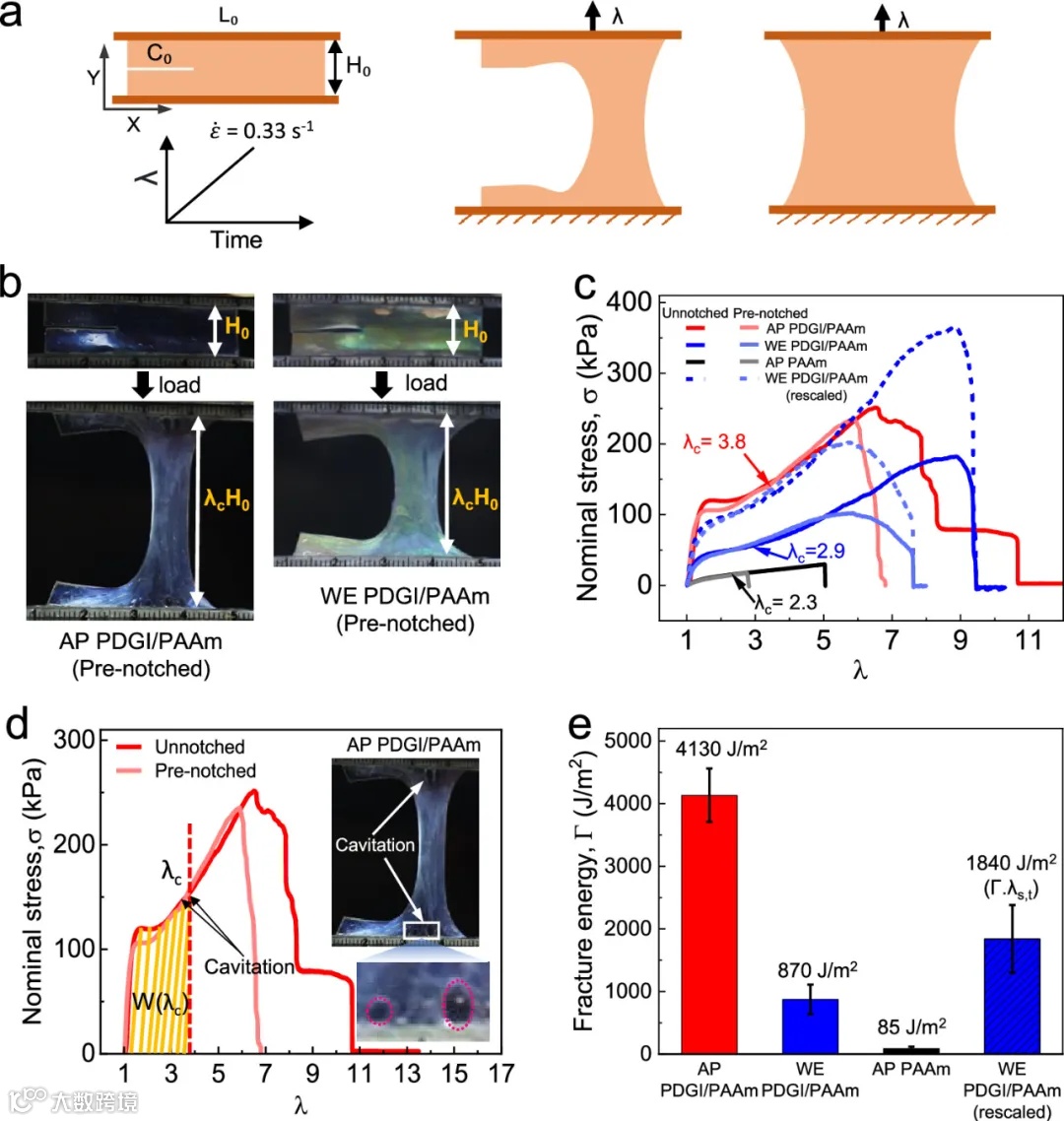

图5.通过纯剪切试验获得断裂能量

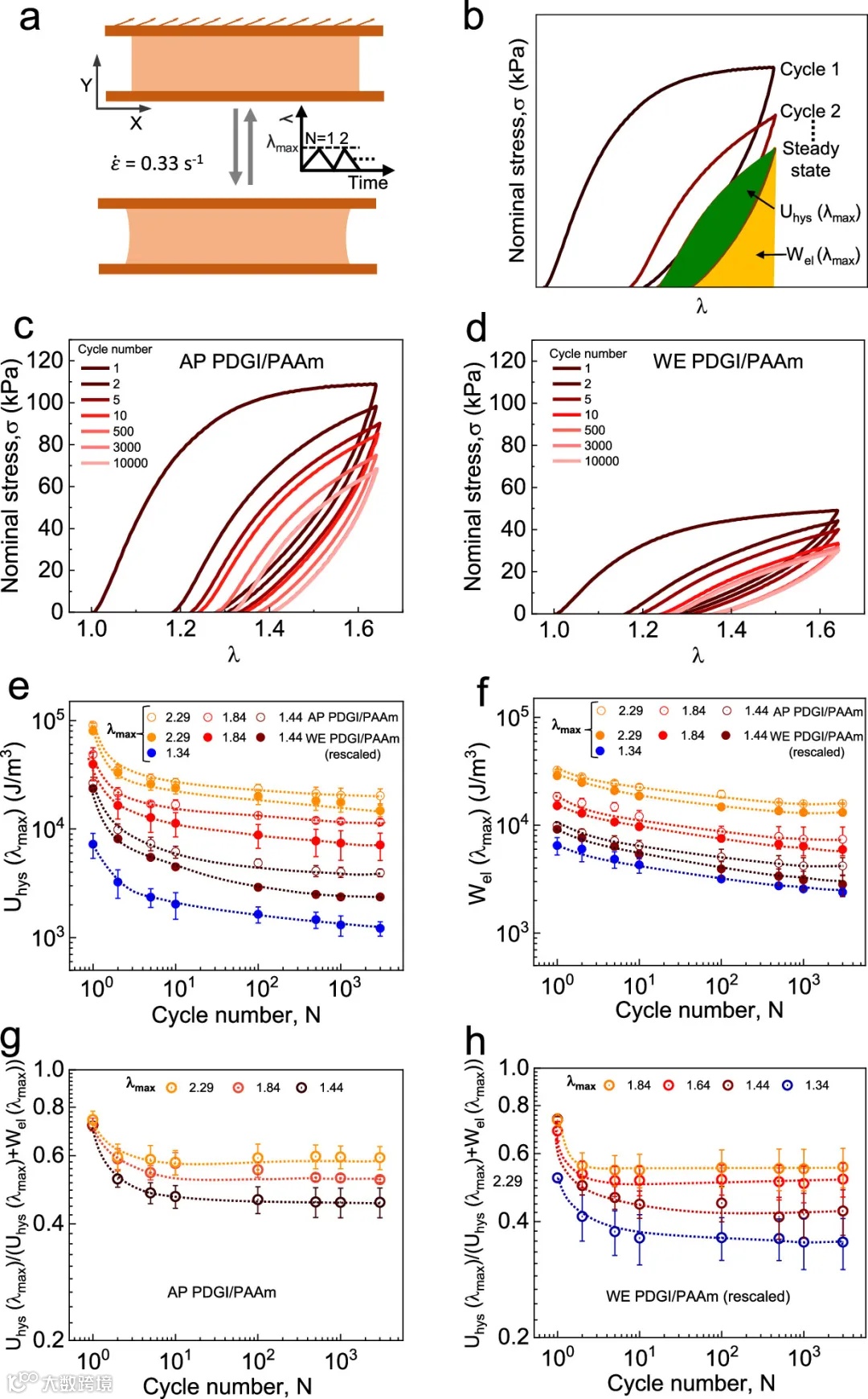

图6.连续循环载荷下的疲劳损伤测试

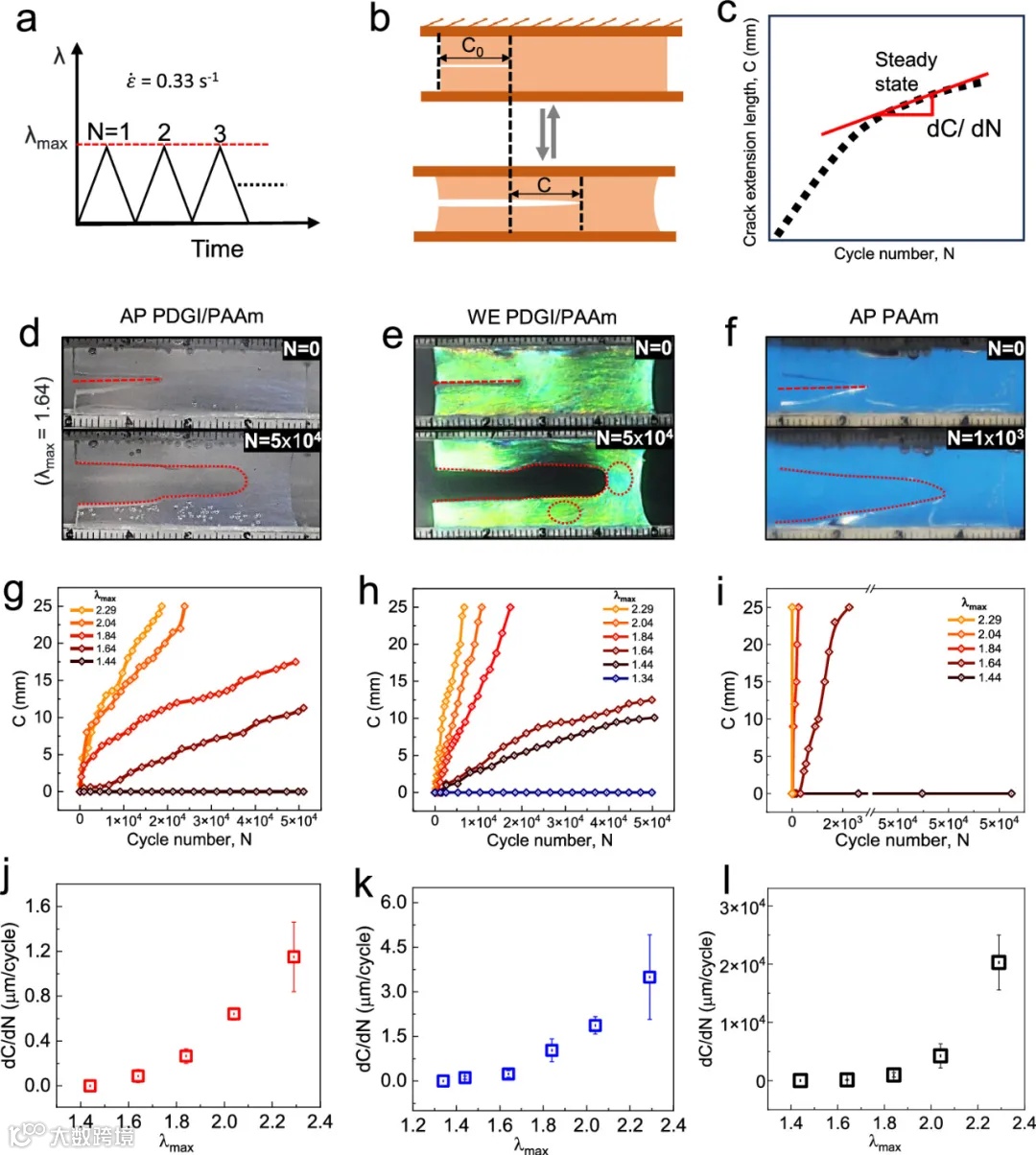

图7.疲劳断裂行为
图8.PDGI/PAAm 凝胶疲劳断裂测试期间裂纹尖端前方的局部变形

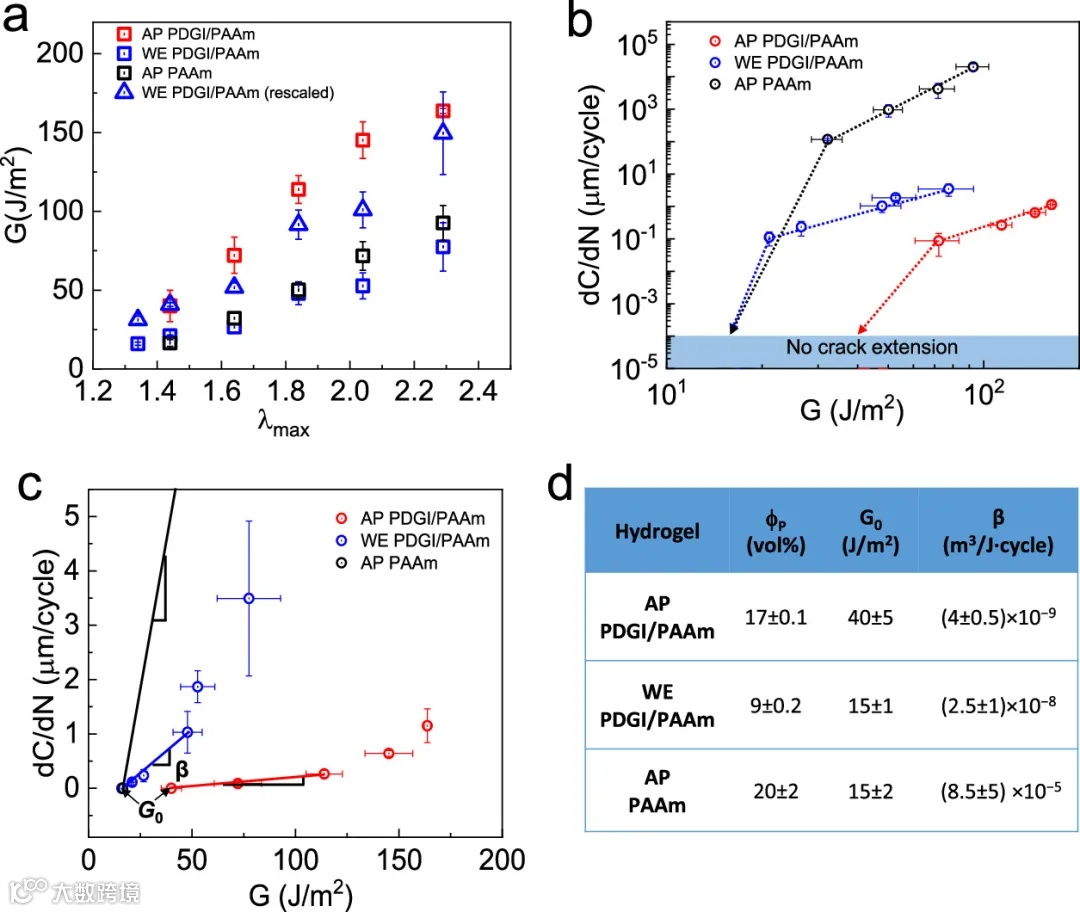

图9.抗疲劳性断裂

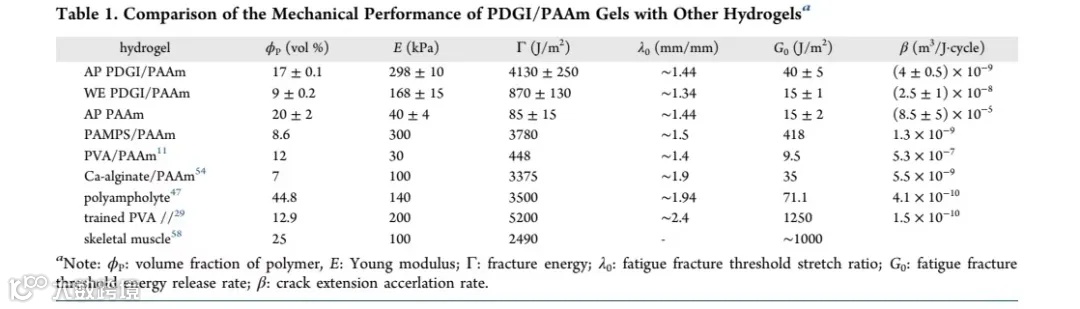

表1.PDGI/PAAm凝胶与其他水凝胶的机械性能比较
综上，本文研究了具有各向异性片层双层结构的自恢复PDGI/PAAm水凝胶的断裂和疲劳性能。通过量化断裂能和两个临界疲劳参数（疲劳阈值G₀和dC/dN对G,β的斜率），证明，硬PDGI片层嵌入在软PAAm层之间，提高了约50倍的断裂能，但仅适度提高了疲劳阈值。然而，与弹性PAAm水凝胶相比，由于PDGI片层的存在，裂纹扩展速率在疲劳阈值以上显著减慢。这可以归因于相对较大的局部变形所暗示的裂纹尖端局部片层-纤维状结构转变机制。PDGI/PAAm水胶的一维溶胀削弱了片层之间的相互作用，导致断裂能降低，并对疲劳阻力曲线的β值产生负面影响。与自修复非晶态水凝胶相比，PDGI/PAAm水凝胶具有相当的力学性能。然而，与预先存在微晶纤维的各向异性水凝胶相比，由于PDGI双层的数量较少和PAAm网络的非晶性质，PDGI/PAAm的水凝胶在断裂和疲劳性能方面要弱得多。
原文链接
https://pubs.acs.org/doi/10.1021/acs.macromol.4c01698
相关进展
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
