可持续烃类作为燃料与化工品的大规模使用将颠覆当前石化产品主导的资源体系，是人类社会实现可持续发展的关键。新型高效的膜分离技术能够极大地降低可持续烃类分离纯化的能耗与经济成本，加速可持续烃类的大规模应用的推广。利用绿氢、捕获CO2、以及可再生能源为驱动的Fischer-Tropsch (FT) 过程是重要的可持续烃类的生产方式。然而，从组分复杂的FT产物中分离纯化高价值液态烃的成本较高，极大限制了该类产物的精细化应用。
南京大学郭盛团队联合美国佐治亚理工Ryan P. Lively团队开发了一类新型富氟型高性能液态烃类分离膜材料，并针对FT产物的结构多样性的特点，通过合理规划的膜分离方案实现了直链/支链烃，烯烃/烷烃，短链/长链烃三类液态烃类混合物的非相变膜分离过程。(图1a) 该研究为以FT产物为代表的可持续烃类混合物的低能耗分离过程提供了一个可行的膜技术方案。
该成果以 “Fluorine-rich poly(arylene amine) membranes for the separation of liquid aliphatic compounds” 为题，于2025年1月9日在线发表于《Science》期刊上。
尺寸差异小的液态烃类混合物的分离是膜分离领域中极具挑战性的研究方向。如何设计膜材料使其兼具高分离性能与耐溶剂性能是该领域的核心要点。针对该核心问题，郭盛团队设计与合成了一类富氟型的聚芳基胺材料 (FRPAAs)，通过精准控制氟含量到恰到好处的数值，使得富氟型高分子材料具备富氟材料的耐溶剂性能的同时保持了通用高分子材料的溶剂可加工性，解决了分离应用对于膜材料加工与耐溶剂性的核心要求；另一方面，与低渗透性的全氟膜材料 (特氟龙) 不同，FRPAA类高分子材料中具有刚性的芳基胺骨架结构，通过该结构的调节能够精准控制膜材料的分离通量与选择性，来满足分离应用对于膜材料高通量与高分离选择性的核心要求。(图1b-d)

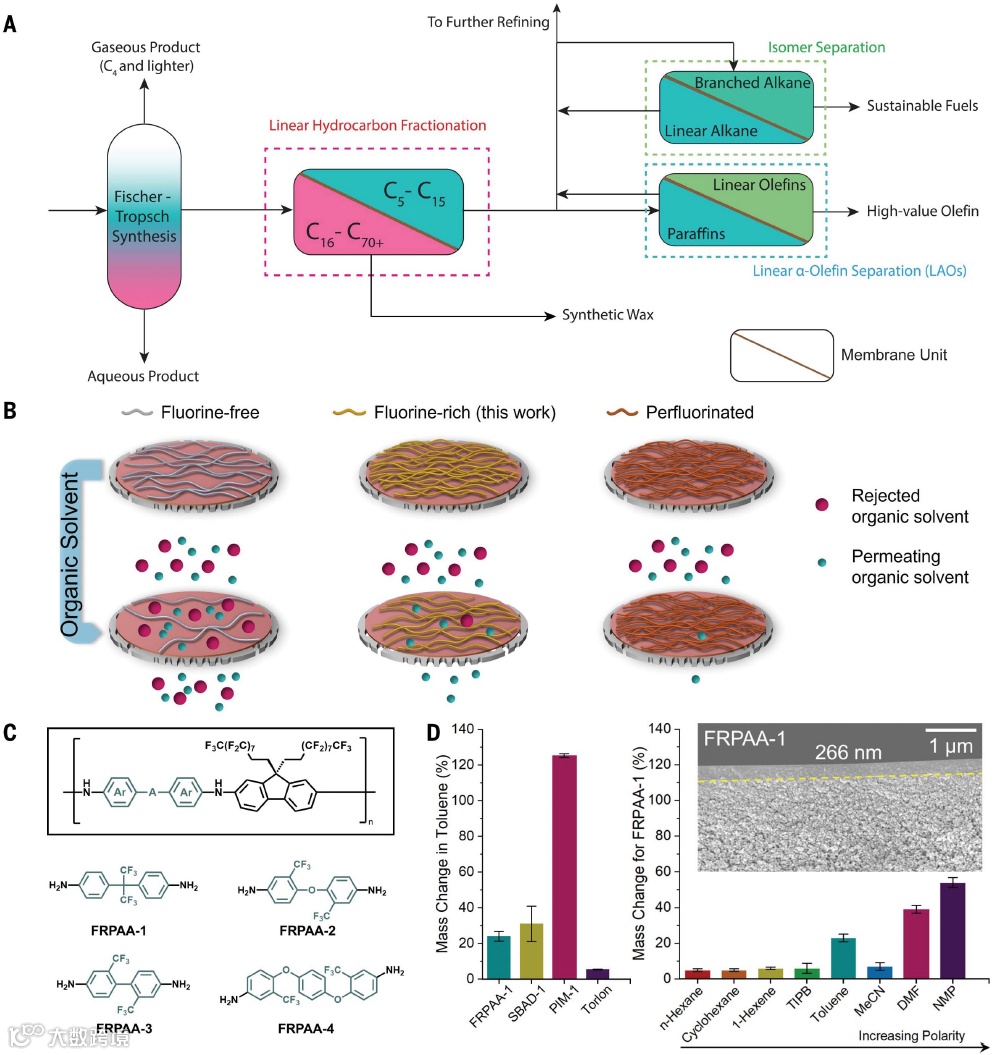

图1.a) FT产物分离规划; b-d) 富氟型聚芳基胺高分子膜材料的设计、合成与表征
将FRPAA膜用于标志性的甲苯/三异丙基苯二元混合体系分离得知该类材料分离性能皆已超过目前的有机液态烃类分离膜的性能上限。(图2a) 分子结构模拟实验表明，与经典的自具微孔高分子PIM-1材料相比，FRPAA系列高分子膜材料结构中的富氟基团在溶剂浸润的环境中保持了膜材料孔径结构的稳定性，揭示了其高分离性能微观结构上的内在规律。(图2b-c) 除了在C6的同分异构体的分离上，FRPAA系列高分子表现出较好的分离性能外 (图3a), 针对复杂烯烃/烷烃混合物体系，FRPAA系列高分子膜可以连续多级的膜分离工艺，将60wt%的正己烯在渗透相中富集到95wt%。长效分离性能测试表明，该膜的分离性能在分离环境中保持170小时而不变。(图3b-c) 该结果为其用于高价值烯烃的分离应用埋下伏笔。
图2.a) 甲苯/三异丙基苯二元混合物分离性能图; b-c) FRPAA溶剂化后结构模拟

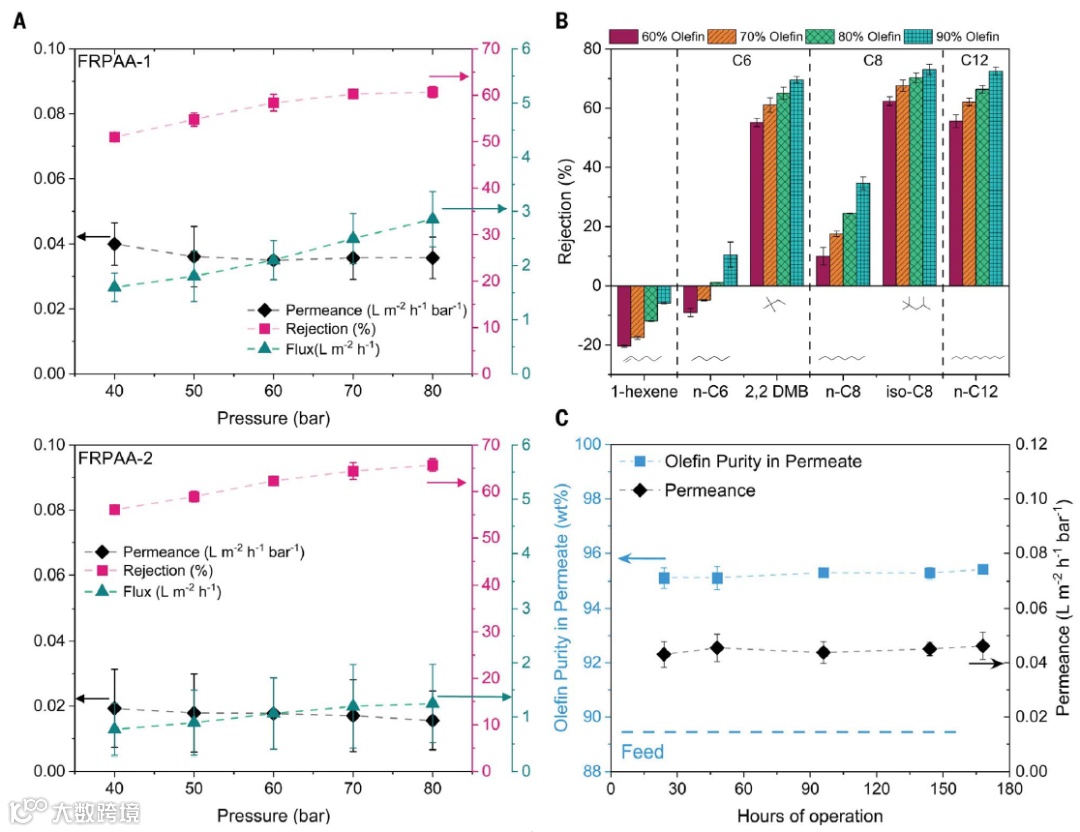

图3. a) 正己烷/2,2-二甲基丁烷体系膜分离；b-c) 多阶段烯烃/烷烃混合体系膜分离
最后，针对C6-22的FT烃类混合物，FRPAA系列的膜材料能够进行高效的短链/长链烃类的分离，通过单级膜分离，可以将74wt% 轻质烃类组分的混合物在渗透相富集为95wt%，对于长链烃类 (C>20) 的截留率高达90%以上，而当前由Evonik公司开发的商用有机溶剂分离膜PURAMEM® 对该复杂混合物体系基本无分离效果。(图4a-c) 该结果说明了FRPAA膜材料在液态烃类分离领域已经达到行业领先水平。 为了全面评价该膜分离技术的技术经济性，将蒸馏分离、膜分离、蒸馏/膜耦合分离工艺的能耗与碳排放进行比较，结果发现在工业量级的应用场景下，该膜分离技术的直接引入能够极大地减少传统蒸馏分离过程中的能耗与碳排放，进一步说明该项技术用于液态烃类分离的重大经济价值。详细内容可参考原文。

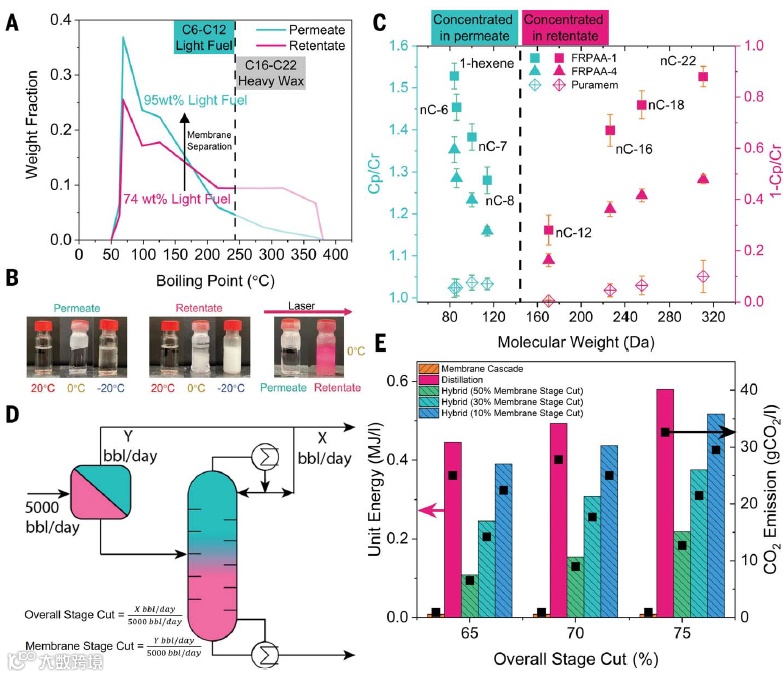

图4. a-c) FT液态烃类产物膜分离；d-e) 膜分离以及耦合工艺技术经济性分析
该工作由南京大学化学化工学院配位化学国家重点实验室、高性能高分子材料与技术教育部重点实验室以及美国佐治亚理工化学与生物分子工程院联合完成，任意博士与马辉研究助理为本文的共同第一作者。Ryan P. Lively教授为本文的共同通讯作者，郭盛特聘研究员为本文的最后通讯作者。该工作得到了南京大学启动经费、国家自然科学基金 (22375088) 、江苏省自然科学基金 (BK20230793) 、中央高校基本科研业务费专项资金资助 (020514380274) 等项目的大力支持。
论文链接：
https://www.science.org/doi/10.1126/science.adp2619
相关进展
吉大杨英威教授团队 Adv. Sci. 综述：用于膜分离的共价有机框架
北京工业大学安全福教授、王乃鑫教授 Science：定向单层多面体膜实现芳烃与烷烃的高效分离
浙江大学徐志康教授/张超研究员/杨皓程研究员 Science：揭示乳液中水油同步分离的神奇“膜”法
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
