纳米粒子（NPs）在催化、生物医学及能源领域展现出巨大的应用潜力，但其性能高度依赖于表面配体的稳定性和功能多样性。传统配体，例如硫醇配体通过金-硫键（结合能126 kJ/mol）稳定金纳米粒子（AuNPs），但在强酸、高温或氧化环境中易断裂失效，极大限制了其实际应用。氮杂环卡宾（NHCs）凭借强σ供体特性能够与金属形成更稳定的金属-碳键，但其高反应活性与功能基团的兼容性问题阻碍了NPs的多功能化设计。复旦大学聂志鸿与桑玉涛团队创新性地提出了“多氮杂环卡宾（NHCs）锚定+活性酯功能化”的双模块策略，不仅解决了NPs在极端环境下的稳定性难题，还实现了表面功能的精准定制。
该研究团队设计的聚合物配体由两个功能模块组成（图1a）：
1. 稳定模块（多NHCs嵌段）：含多NHCs的嵌段通过多点配位形成“超强锚链”，赋予NPs卓越的环境耐受性。实验表明，功能化后的AuNPs可在极端pH（0-14）、宽温域（-78°C至100°C）及高盐浓度（1000 mM NaCl）下保持稳定（图3a-d）。
2. 功能模块（聚活性酯嵌段）：聚五氟苯酯（PPFPMA）嵌段通过氨解反应原位引入引入羧基、氨基、双键等活性基团，实现NPs表面化学特性的精准定制（含单/多官能化模式）。
这种“先锚定后修饰”策略巧妙规避了传统NHCs与功能基团的兼容性冲突，同时通过多点锚定大幅提升NPs的稳定性，使其能够参与各类复杂化学反应。此外，该技术已拓展至金属粒子（Au）、金属氧化物粒子（Fe₃O₄）以及上转换粒子（NaYF₄）等体系，为在复杂环境中对纳米材料进行精确调控提供了全新的策略与视角。相关论文以“Polymer Ligands with Multi-Nitrogen Heterocyclic Carbenes for Enhanced Stability and Reactivity in Nanoparticle Surface Functionalization”为题，发表在Angewandte Chemie International Edition. DOI: 10.1002/anie.202419640。聂志鸿教授和桑玉涛研究员为通讯作者，文章第一作者为博士生陶晶，第一通讯单位为复旦大学。

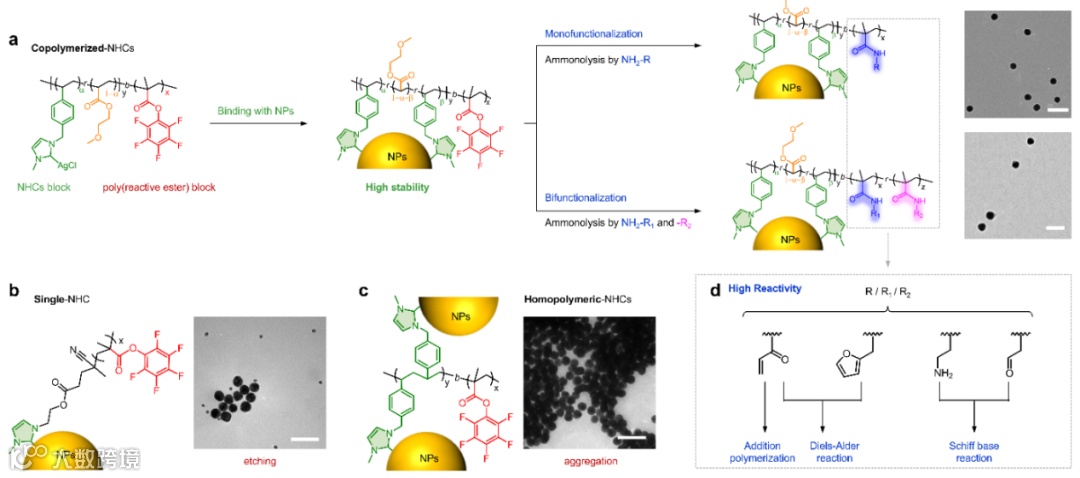

图1. 含NHC的聚合物配体增强NPs功能化稳定性和反应性的示意图。（a）共聚NHCs聚合物配体接枝AuNPs的示意图以及AuNPs的单官能化和双官能化示意图和相应的TEM图像。（b）单NHC聚合配体和（c）均聚NHCs聚合物配体接枝NPs的示意图及TEM图像。（d）AuNPs表面氨解功能化示例的示意图以及功能化AuNPs间的化学相互作用。
研究团队深入研究了氨基分子与NPs的氨解反应机制。他们发现，氨基分子的碱性强弱和体系的空间位阻是影响反应效率的关键：碱性越强、位阻越小，反应效率越高（图2）。通过优化条件（如使用三乙胺作为催化剂以及优化聚合物结构设计），实现了近100%的氨解效率。
图2. 共聚NHCs接枝AuNPs的表面氨解。（a）AuNPs@PPFPMA113-MNHC与各种氨基分子氨解的紫外-可见光谱。NH2-PEG氨解AuNPs@PPFPMA113-MNHC前后的（b）F 1s和（c）C 1s的XPS信号图。（d）AuNPs@PPFPMA113-MNHC氨解前的19F NMR光谱以及用（e）NH2-PEG和（f）乙胺氨解的反应和相应的19F NMR光谱。（g）AuNPs@P(PFPMA-r-St)-b-PMNHC经NH2-PEG氨解的反应和相应的19F NMR光谱。
实验数据证实了功能化后的AuNPs在高电解质浓度环境（1000 mM）、极端温度（-78°C和100°C）和宽pH范围（0-14）下均表现出优异的稳定性。对比传统硫醇配体修饰的AuNPs在pH<4时显著聚集，该NPs展现出更强的环境适应性（图3）。

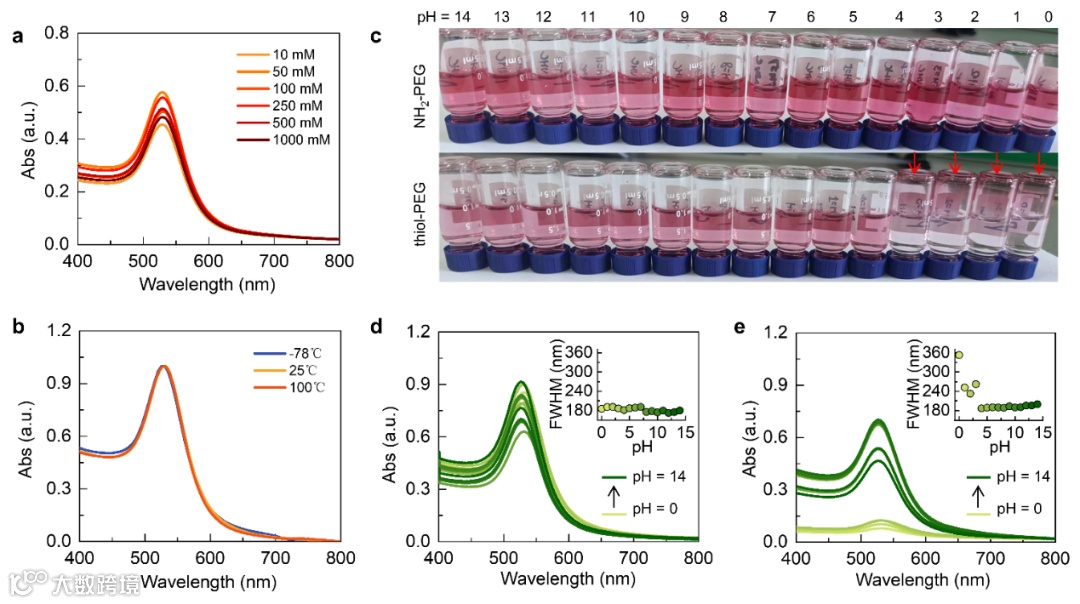

图3. 氨解后AuNPs的稳定性。NH2-PEG氨解的AuNPs在（a）不同浓度的NaCl溶液中保持48小时，以及（b）在不同温度下保持16小时的紫外-可见光谱。（c）NH2-PEG氨解的AuNPs和SH-PEG修饰的AuNPs在不同pH环境下保持48小时的照片。（d）NH2-PEG氨解的AuNPs和（e）SH-PEG修饰的AuNPs在不同pH环境下保持48小时的UV-Vis光谱。插图展示了半高全宽（FWHM）随pH的变化。
功能化AuNPs在恶劣条件下所展现出的卓越稳定性，赋予了这些NPs参与加成聚合、Diels-Alder（D-A）反应以及席夫碱反应等一系列复杂化学反应的能力（图4），从而极大地拓宽了其在化学合成与材料科学领域的应用前景。

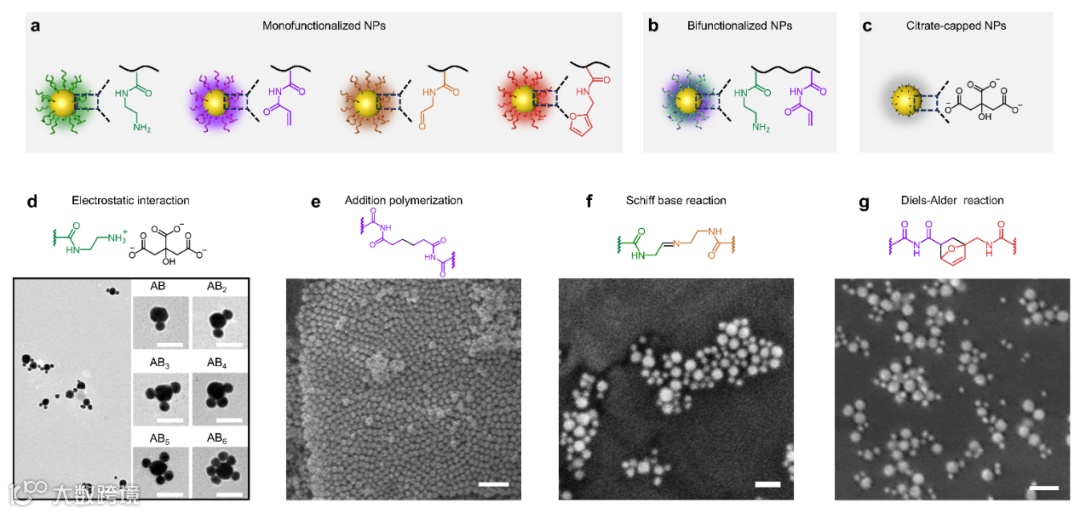

图4.功能化NPs的反应性。（a）单功能化AuNPs，（b）双功能化AuNPs和（c）柠檬酸盐包覆的AuNPs的示意图，（d）35.5 ± 2.2nm氨基官能化AuNPs和18.3 ± 2.5nm柠檬酸盐包覆的AuNPs之间通过静电相互作用介导的二元NPs组装的TEM图像。（e）35.5 ± 2.2nm双键官能化AuNPs通过加成聚合反应组装的SEM图像。（f）35.5 ± 2.2 nm醛官能化AuNPs和18.3 ± 2.5 nm氨基官能化AuNPs通过席夫碱反应介导的之间二元NP组装的SEM图像。（g）35.5 ± 2.2nm共轭二烯官能化AuNPs和18.3 ± 2.5nm碳碳双键官能化AuNPs通过D-A反应介导的之间的二元NP组装SEM图像。比例尺为100 nm。
该方法不仅适用于金、银等金属NPs，还可拓展至金属氧化物（如Fe₃O₄）和稀土掺杂上转换纳米粒子（如NaYF₄）（图5），为开发耐极端环境的多功能纳米材料（如高稳定性催化剂、靶向药物载体等）提供了全新思路。

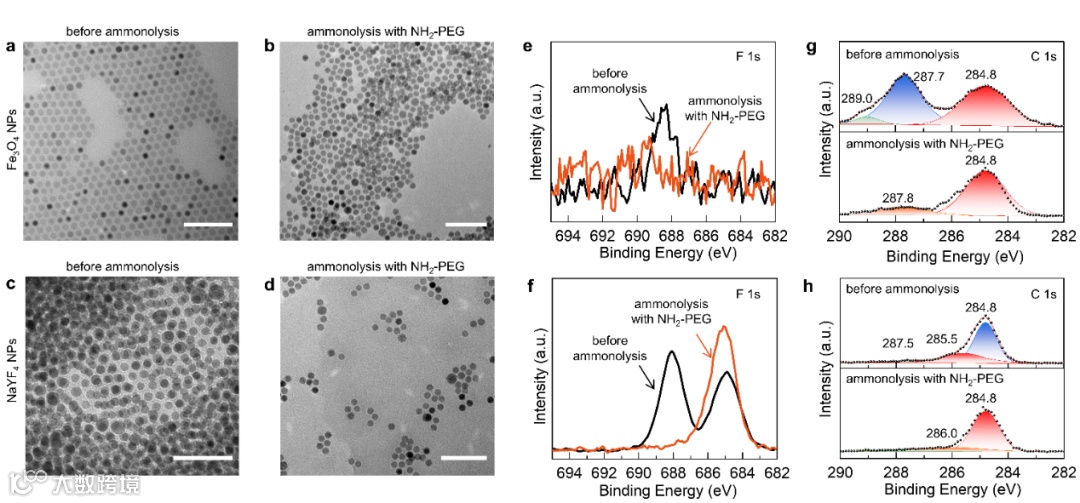

图5. Fe3O4和NaYF4 NPs的表面功能化。（a, b）Fe3O4@PPFPMA113-MNHC和（c, d）NaYF4@PPFPMA113-MNHC在NH2-PEG氨解前后的TEM图像。（e）Fe3O4@PPFPMA113-MNHC和（f）NaYF4@PPFPMA113-MNHC在NH2-PEG氨解前后的F 1s的XPS信号图。（g）Fe3O4@PPFPMA113-MNHC和（h）NaYF4@PPFPMA113-MNHC在NH2-PEG氨解前后的C 1s的XPS信号图。比例尺为100 nm。
该团队开创了一种通用且高效的策略，通过“多NHCs锚定+动态功能化”双模块设计，成功破解了传统配体稳定性与功能性不可兼得的难题。这种创新方法能在纳米粒子表面实现精准功能定制，使材料在极端环境下仍保持优异稳定性，并能参与复杂化学反应。这一方法广泛适用于多种类型的NPs，包括金属NPs（如Au）、金属氧化物NPs（如Fe₃O₄）以及稀土掺杂的上转换NPs（如NaYF₄），为设计并应用于各种领域的功能性NPs提供了一个强大的平台。
原文链接：
https://doi.org/10.1002/anie.202419640
相关进展
复旦大学聂志鸿/清华大学杨振忠/沈阳医学院柳云恩 JACS：胞质递送聚合物单链粒子人工酶助力化学动力学治疗
复旦大学聂志鸿教授等：熵驱动的二元纳米粒子两亲性杂化囊泡的分离和出芽
复旦大学聂志鸿教授课题组JACS：实现宏量制备高质量补丁纳米粒子
复旦大学高分子系聂志鸿教授《Science》: 开拓聚合物加工新思路：“人造分子”材料，未来可期
青岛大学隋坤艳教授与美国马里兰大学聂志鸿教授合作在柔性传感器研究领域取得重要进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
