超疏水涂层具有类似荷叶的超疏水特性以及广泛的应用（自清洁、延迟结冰/结霜、抗灰尘沉积等）而备受关注。然而，大多数超疏水表面的微纳米结构容易在外力作用下磨损，导致超疏水性能失效。同时，光伏玻璃表面沉积灰尘明显影响发电效率，抗干灰尘沉积或减少冲洗次数，一直是光伏行业亟待解决的问题。
浙江工业大学冯杰团队近年来在固体表面抗干灰尘研究方面取得系列进展：光伏表面抗干灰尘研究（Prog. Org. Coat, 2023, 183, 107679）；干灰尘冷凝弹跳去除机理（ACS Omega, 2023, 8, 5731）；荷叶和美人蕉叶户外长期抗干灰尘研究(ACS Appl. Mater. Interfaces, 2020, 12, 53394)；超疏水表面用于反红外抗灰尘（Sol. Energy Mater Sol. Cells, 2019, 129; ACS Appl. Mater. Interfaces, 2018, 10,40219）；惰性硅油填充 PDMS 涂层在户外的抗干灰尘研究（J Coat Technol Res, 2024），等。

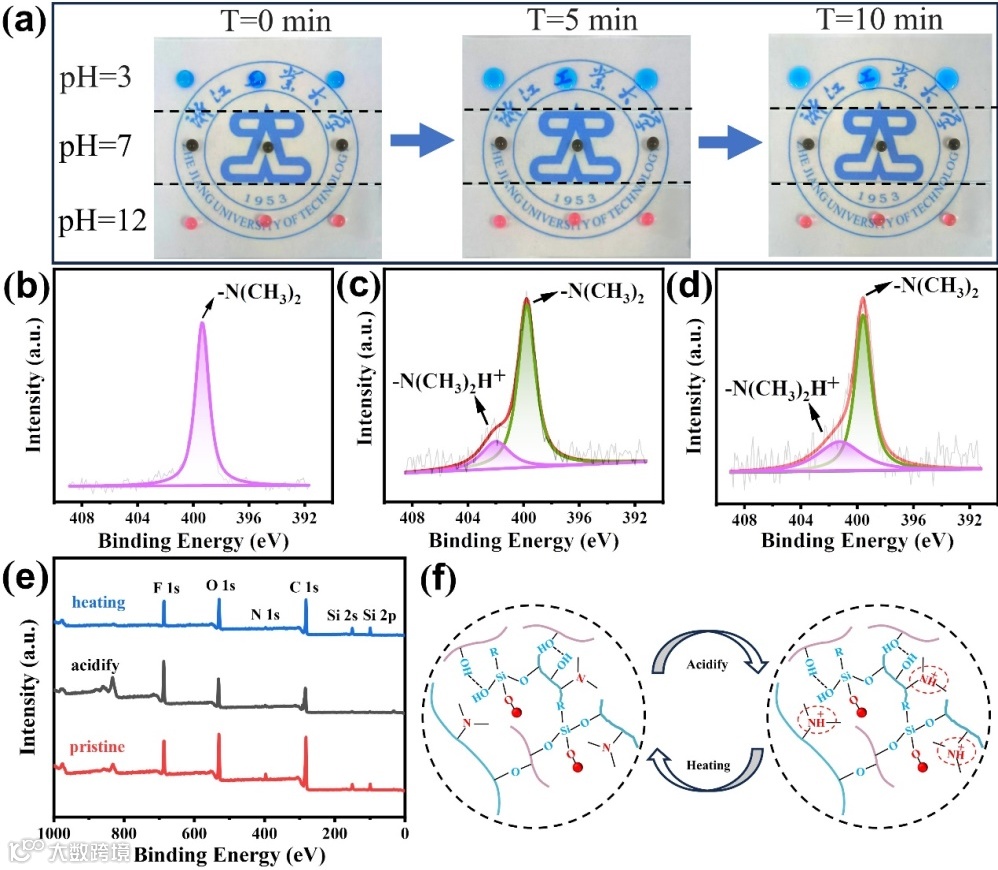

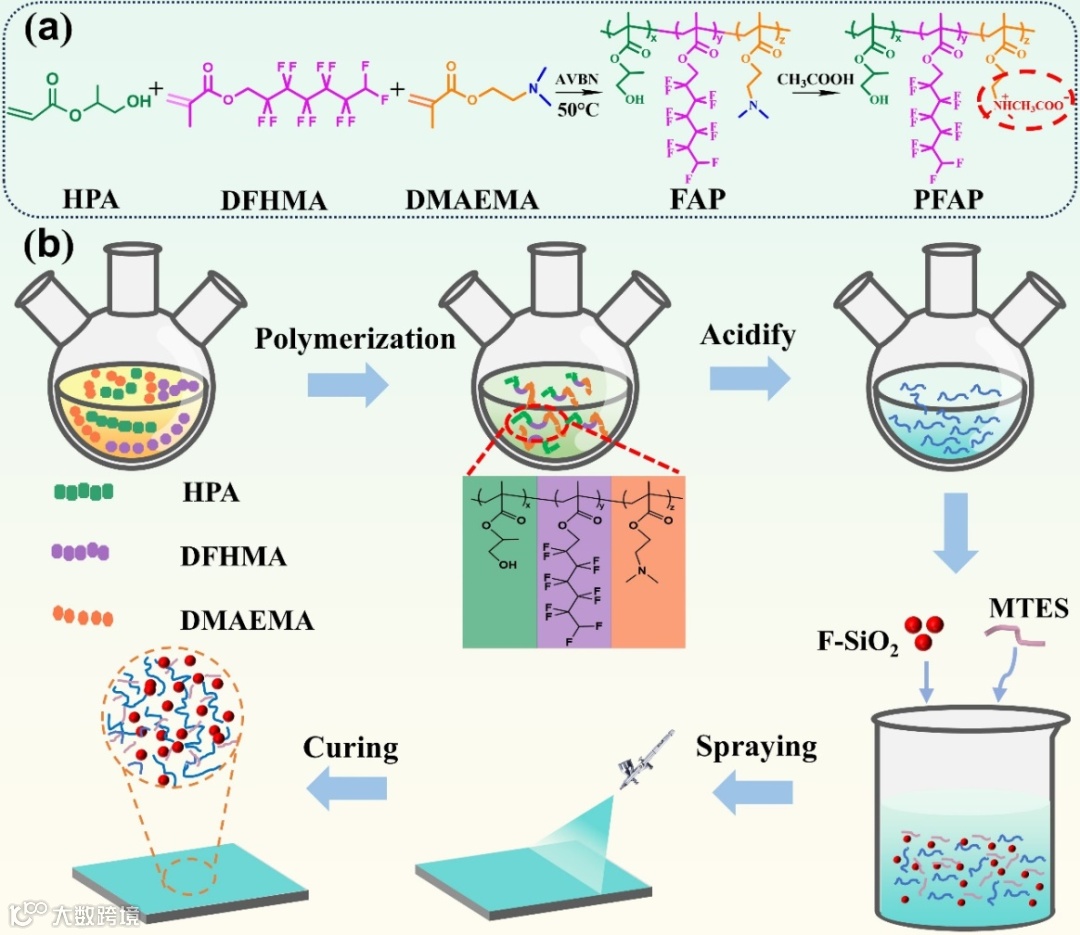

本研究成功开发了一种基于动态pH响应机制的水性超疏水智能涂层（WRSH）体系，通过分子层面的可逆界面重构实现了涂层可复涂性与超疏水性的动态平衡（图1）。其创新性设计体现在：选用具有质子响应特性的甲基丙烯酸二甲氨基乙酯（DMAEMA）作为聚合物骨架，构建动态胺基功能化网络。当涂层暴露于挥发性醋酸时，DMAEMA链段中的叔胺基团发生质子化反应（-N(CH3)2→ -N(CH3)2 H+），引发涂层表面由超疏水表面向超亲水态的可逆转变，该过程赋予涂层独特的可修饰特性，使得新涂层与原涂层也具有较好的结合界面。在环境干燥条件下，醋酸分子从聚合物网络中脱附，发生去质子化（-N(CH3)2 H+→ -N(CH3)2），体系恢复初始超疏水状态，形成"疏水防护-亲水修复"的动态循环机制（图2）。
抗污染性能测试表明，该涂层展现出优异的抗干灰尘沉积能力。经28天户外暴露实验，涂层表面仅产生0.26%的可见光透过率衰减，显著低于裸玻璃基底的1.9%衰减率。进一步通过灰尘加速沉积实验验证发现，涂覆该体系的光伏组件在30 g灰尘沉积后，光电转换效率仅下降2.6%，较未处理组（3.4%）提升0.8%的抗污染性能（图3）。这种性能优势源于超疏水状态稳定气膜对粉尘颗粒的物理阻隔作用。本研究为光伏产业的发展提供了重要的技术支持。

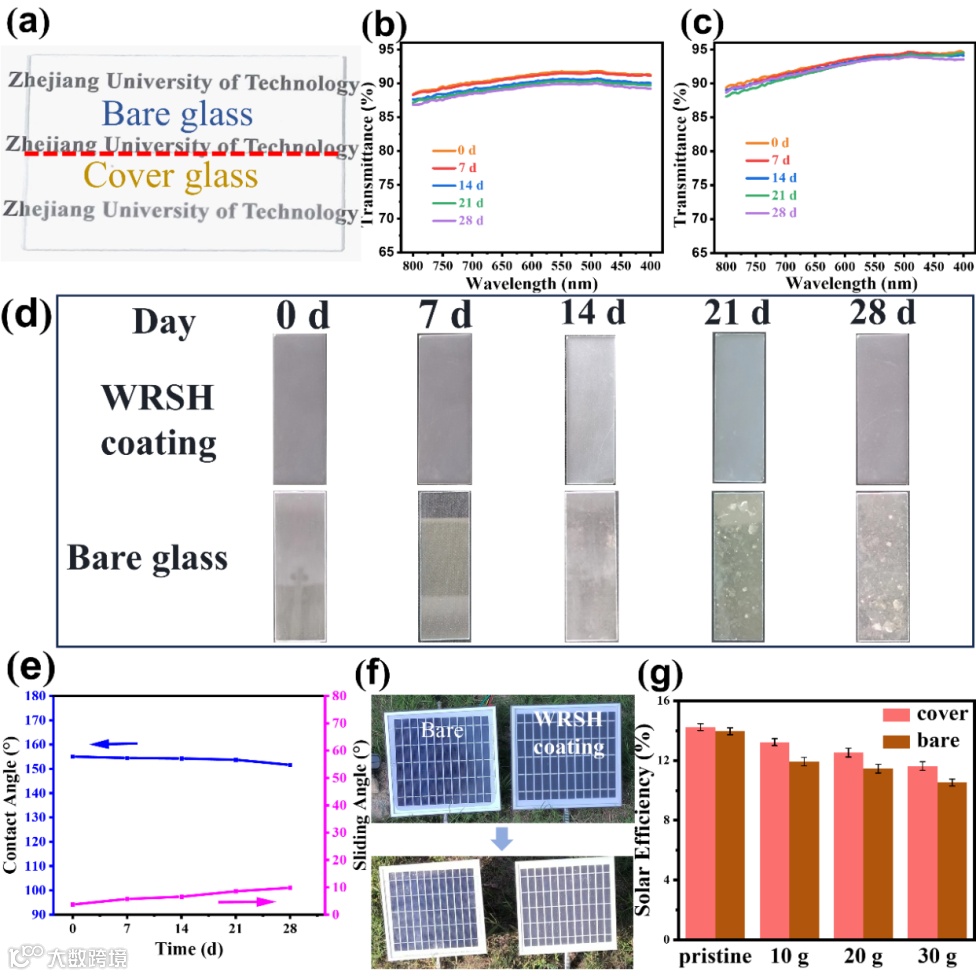

图3水性超疏水可复涂涂层在户外玻璃及光伏板上抗灰尘性能
该研究工作以“Waterborne Recoatable Transparent Superhydrophobic Coatings with Excellent Self‐Cleaning and Anti‐Dust Performance”为题发表在国际知名期刊Small上（Small, 2025, 2410171）。浙江工业大学涂书画副研究员为该论文的第一作者，硕士研究生张乐乐为第二作者，冯杰教授为通讯作者，论文受到国家自然科学基金面上项目资助（No.52173085）。
原文链接：
https://doi.org/10.1002/smll.202410171
点击下方“阅读原文”可下载该篇论文。
相关进展
浙工大冯杰/涂书画团队 Prog. Org. Coat.: 在风电叶片抗雨蚀涂层研究方面取得进展
浙工大冯杰/张静团队、浙江省人民医院周佳 AHM：用于组织修复和预防术后粘连的“Janus”两性离子水凝胶贴片
浙工大冯杰/张静团队《ACS AMI》：聚合基材上的“自防御”防污两性离子水凝胶涂层
浙江工业大学冯杰教授课题组发现超疏水表面新应用
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
