乙烯环氧化反应（Ethylene Epoxidation）是生产环氧乙烷（Ethylene Oxide, EO）的关键工业过程。环氧乙烷是制造塑料、防冻剂等消费品的基础化学品，全球年产值高达约400亿美元。然而，现有工业催化剂（银负载于α-氧化铝，Ag/α-Al₂O₃）存在两大问题：1) 低选择性：纯银催化剂在低乙烯转化率（~10%）下选择性仅约55%，需依赖氯（Cl）作为促进剂将选择性提升至约90%。但氯具有腐蚀性、毒性，且需与其他促进剂（如铯、铼等）协同作用，体系复杂。2) 高碳排放：环氧乙烷生产过程的二氧化碳排放量是所有高价值化学品中最高的，每生产1吨EO排放约1.3吨CO₂，主要源于分离能耗和副反应（乙烯直接燃烧为CO₂）。因此，开发不依赖氯且能进一步提升选择性的催化剂，对降低环境负担和工艺成本至关重要。
有鉴于此，加州大学圣巴巴拉分校Phillip Christopher教授、塔夫茨大学E. Charles H. Sykes教授、杜兰大学Matthew M. Montemore教授基于理论指导设计单原子合金，验证了Ni掺杂剂在Ag催化剂中起到促进氧化反应选择性的功能，Ni掺杂能够活化结合并不强的分子氧（O2）。催化剂的表面实验表明NiAg催化剂表面的O2分子吸附/脱附更加容易，并且Ni能够稳定反应选择性较差的亲核氧物种。使用修饰在载体之上的Ag催化剂，当Ni掺杂剂的用量为Ni/Ag=1:200，环氧乙烷的选择性提高~25%（反应气氛没有Cl助催化物质的情况），而且通过与Cl之间的协同作用，使得选择性进一步增加10%。
2025年2月20日，相关研究以“Nickel promotes selective ethylene epoxidation on silver”为题发表在Science 上。
基于理论计算与实验验证，本研究提出镍（Ni）作为银催化剂的单原子掺杂剂，显著提升乙烯环氧化反应的选择性。通过镍掺杂打破氧吸附能标度关系。通过密度泛函理论（DFT）筛选，发现镍在银表面可实现近无势垒的O₂解离（Eₐdias <0.05 eV），同时维持适中的原子氧吸附能（Eads,O ≈2.2 eV），打破传统催化剂中O₂解离势垒与氧吸附能之间的标度关系。通过镍与氯协同作用，使选择性突破90%。具体来说，本工作发现当镍与氯（以乙基氯形式共进料）协同作用时，选择性将提升至90%，且无需依赖其他复杂促进剂（如铯、铼）。环境压力X射线光电子能谱（AP-XPS）显示，镍掺杂银表面可稳定亲核氧物种（528.5 eV），但其热稳定性显著提高（从纯银的550 K提升至700 K）。亲核氧的稳定性降低其反应活性，抑制乙烯直接燃烧和环氧乙烷二次燃烧为CO₂的副反应路径。

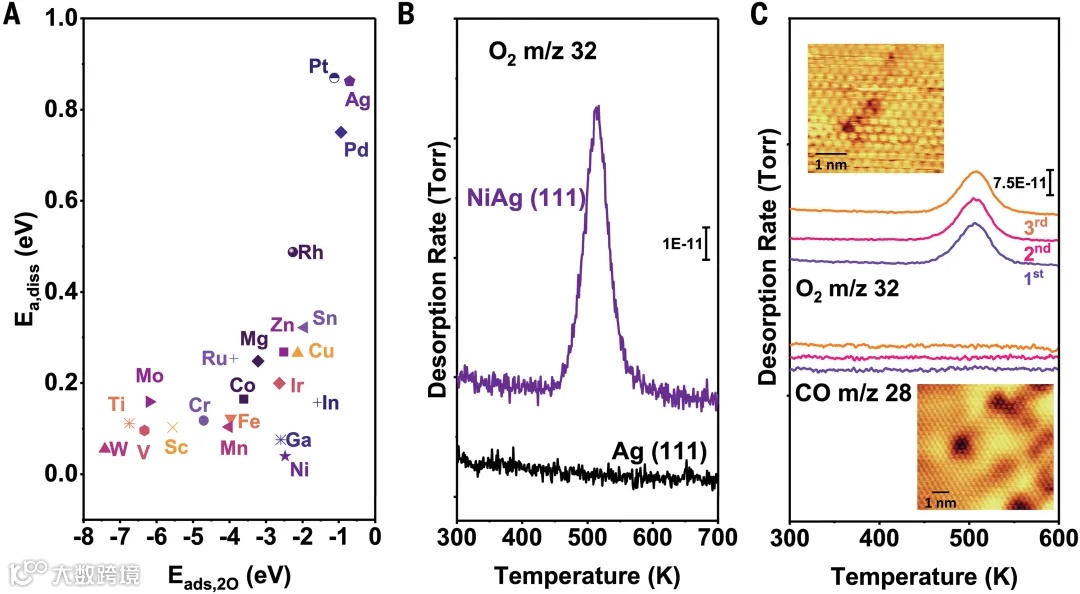

通过计算不同单原子掺杂剂（如Pt、Pd、Rh等）的O₂解离势垒（Eₐdias）与原子氧吸附能（Eₐds,O），发现镍（Ni）是唯一打破标度关系的元素（图1A）。镍的引入使O₂解离势垒趋近于零，同时保持适中的氧吸附能，促进氧物种的动态吸附与脱附。通过CO探针分子实验证实，镍在氧化条件下向银表面偏析，在真空条件下迁移至亚表层（图1C），动态调控活性位点暴露。最后本工作证明了镍的氧化还原循环稳定性。镍的偏析行为可逆（图1C插图的STM图像），表明其在反应条件下可稳定存在，避免因烧结失活。

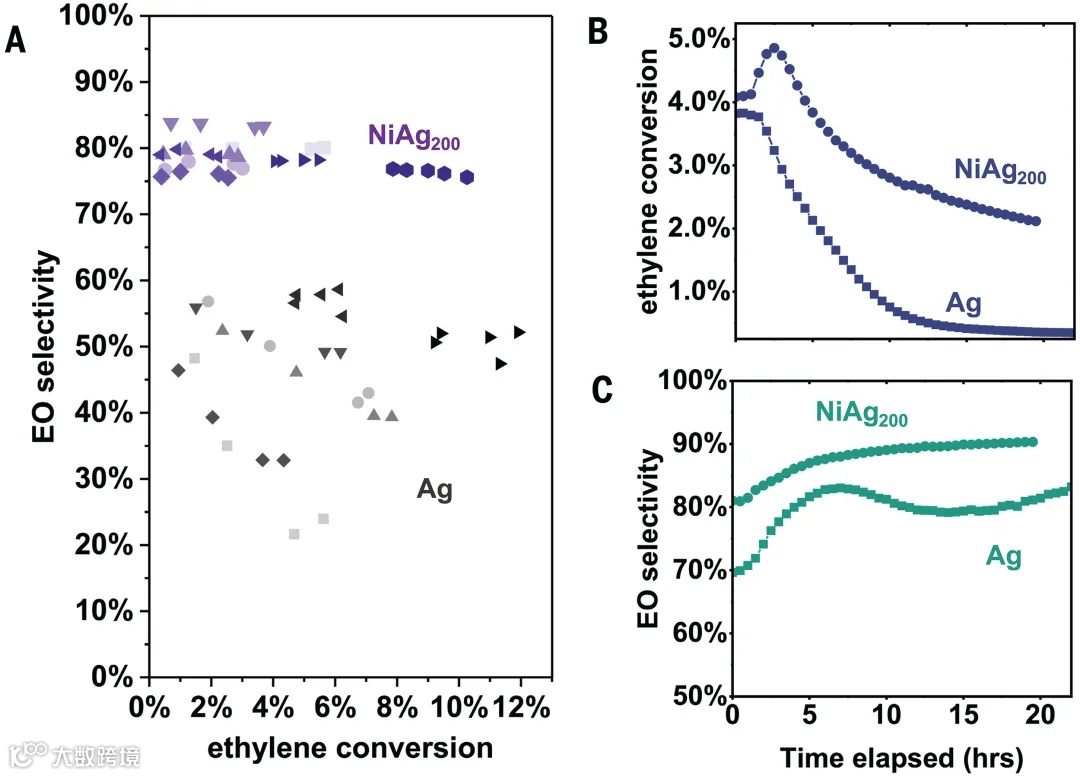

探索了选择性随镍负载量的变化。在Ni:Ag 原子比1:200时，环氧乙烷选择性提升25%（图2A），而过高镍负载（如1:50）会因NiOₓ域形成而阻塞活性位点，降低选择性。镍掺杂显著降低CO₂生成速率（图2B），尤其在高温（523 K）下，对环氧乙烷二次燃烧的抑制更明显（图2C）。多批次实验验证了NiAg₂₀₀催化剂的选择性提升一致性（图3A），表明合成方法具有可重复性。
接下来探索了氯共进料的增效作用。在工业条件（25%乙烯、0.5 ppm乙基氯）下，NiAg₂₀₀催化剂选择性达90%（图3C），且乙烯转化率下降幅度远小于纯银催化剂（图3B）。镍与氯的界面协同机制：镍可能通过改变银表面电子结构，优化氯的吸附位点，从而协同抑制副反应路径。最后，证明了长期稳定性潜力。镍掺杂减缓了氯诱导的催化剂失活速率（图3B），为工业长周期运行提供可能。

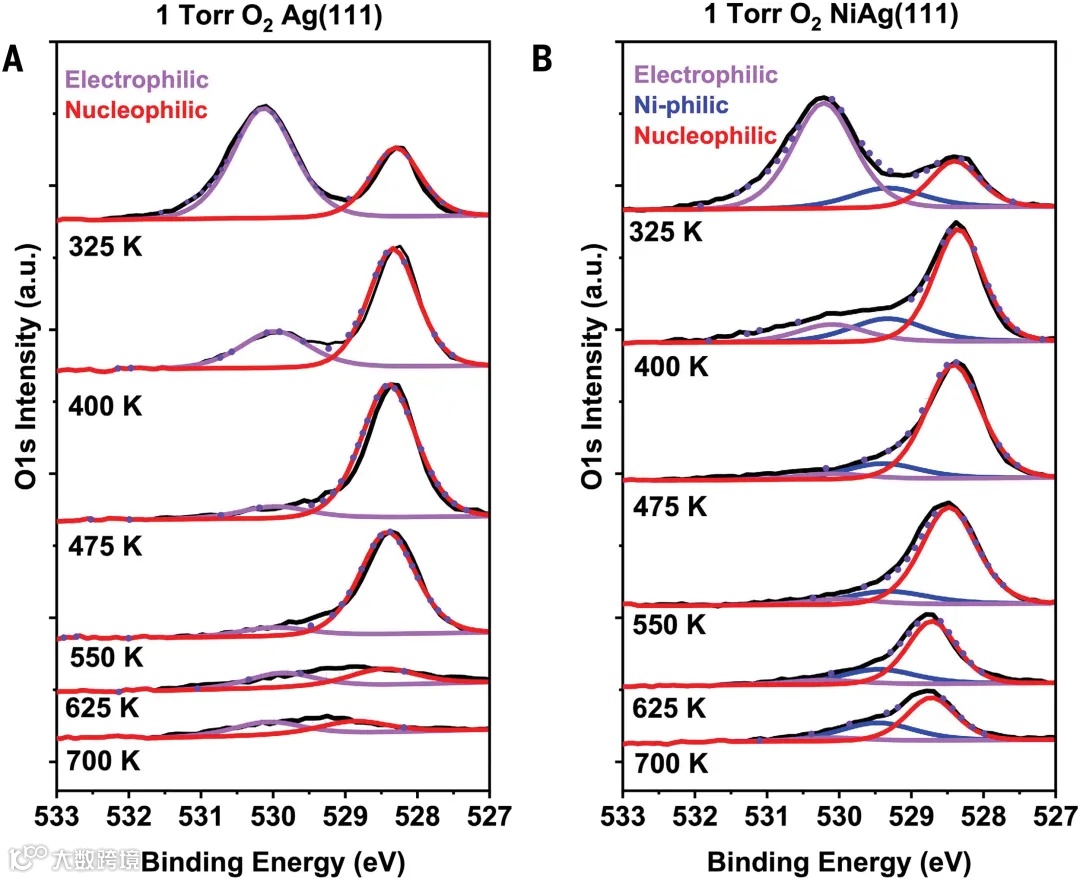

亲核氧与亲电氧的鉴别如图4所示。纯银表面以亲电氧（530.2 eV）为主，升温后转化为亲核氧（528.5 eV）；镍掺杂表面则额外出现“亲镍氧”（529.3 eV）。镍使亲核氧的脱附温度从550 K（纯银）提升至700 K（图4B），降低其反应活性，抑制燃烧副反应，提供了镍稳定亲核氧的热力学证据。最后，本工作进行了氧物种动态平衡的调控。镍通过稳定亲核氧，维持表面氧物种的动态平衡（亲电氧促进环氧化，亲核氧抑制过度氧化），实现选择性提升。
综上，通过理论计算与实验结合，揭示了镍掺杂银催化剂在乙烯环氧化反应中的独特作用机制，突破传统氯促进剂的局限性。镍的引入不仅显著提升选择性，还可与氯协同增效，为工业催化剂设计提供了新方向。未来研究可进一步优化镍的负载方式与载体结构，推动低氯或无氯催化剂的实际应用，助力环氧乙烷生产的绿色化与高效化。
原文链接
https://www.science.org/doi/10.1126/science.adt1213
相关进展
北京大学马丁/王蒙课题组《Nat. Commun.》：实现聚苯乙烯塑料多相光催化氧化制备苯甲酸
厦门大学王野教授团队 ChemSusChem：多相催化助力废弃塑料高值化利用
中科院兰州化物所李福伟研究员团队 Chem：均多相融合选择性催化制备生物基可降解聚酯单体新进展
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
