有机发光二极管（organic light-emitting diode, OLED）是一种具有自发光、轻薄、柔性、节能等优势的新型显示和照明技术。在基于多重共振延迟荧光（multi-resonance thermally activated delayed fluorescence, MR-TADF）材料的OLED器件中，引入磷光材料作为敏化剂，可以得到高效率、窄光谱、长寿命的超荧光OLED器件，在超高清显示领域中有较好的应用前景。不同于含有铱、铂等金属的传统磷光材料，纯有机室温磷光（room-temperature phosphorescence, RTP）材料成本低廉，对环境友好，更有利于大规模生产。然而，受限于现阶段纯有机RTP分子较低的系间窜越速率和磷光量子产率，基于纯有机RTP发光客体或敏化剂的OLED器件性能仍未达到预期，这阻碍了RTP材料在OLED技术中进一步的应用。

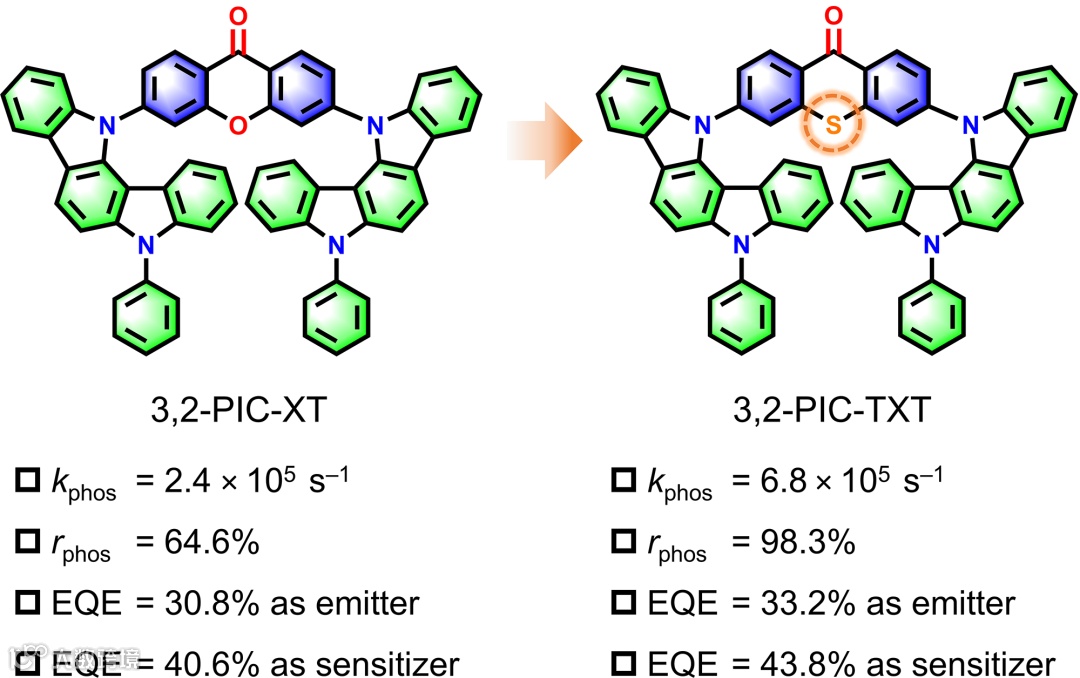

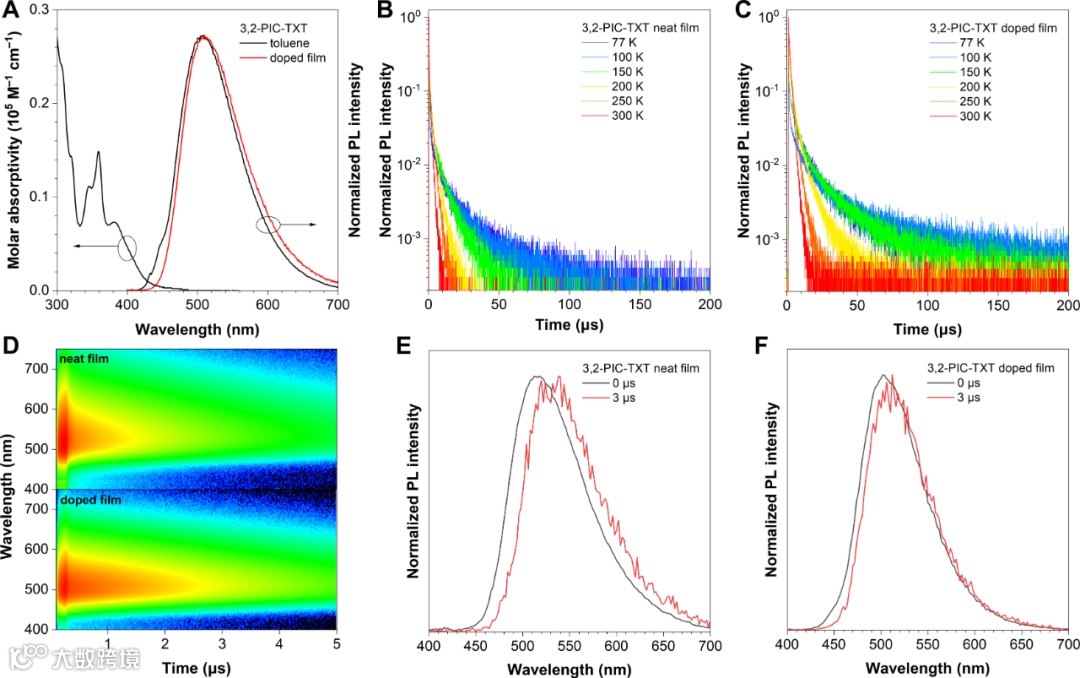

近日，华南理工大学赵祖金教授课题组开发了一种基于噻吨酮的高效RTP分子3,2-PIC-TXT（图1）。3,2-PIC-TXT的吸收峰位于380 nm，对应其分子内的电荷转移（CT）态吸收。在氮气环境下，3,2-PIC-TXT的光致发光峰位于513 nm。若在3,2-PIC-TXT的甲苯溶液中通入氧气，则其光谱会迅速减弱且蓝移，这与已报道的RTP分子3,2-PIC-XT类似。进一步通过测试不同温度下的发光寿命和室温下的时间分辨光谱，确定了3,2-PIC-TXT室温下磷光发射的特性（图2）。由于硫的重原子效应，3,2-PIC-TXT的磷光辐射跃迁速率（kphos = 6.8 × 105 s–1）、磷光成分占比（rphos= 98.3%）相比3,2-PIC-XT（kphos = 2.4 × 105 s–1，rphos = 64.6%）都有了显著提升。
随后，作者以3,2-PIC-TXT、3,2-PIC-XT为发光客体制备了掺杂OLED器件，并与传统磷光材料Ir(ppy)3进行对比（图3）。基于3,2-PIC-TXT的掺杂OLED器件的电流效率（CE）、功率效率（PE）和外量子效率（EQE）峰值分别为92.2 cd A–1、96.6 lm W–1 和33.2%，效率滚降较小，性能优于3,2-PIC-XT（87.9 cd A–1、96.8 lm W–1和30.8%）及Ir(ppy)3（90.8 cd A–1、83.8 lm W–1和25.2%）。

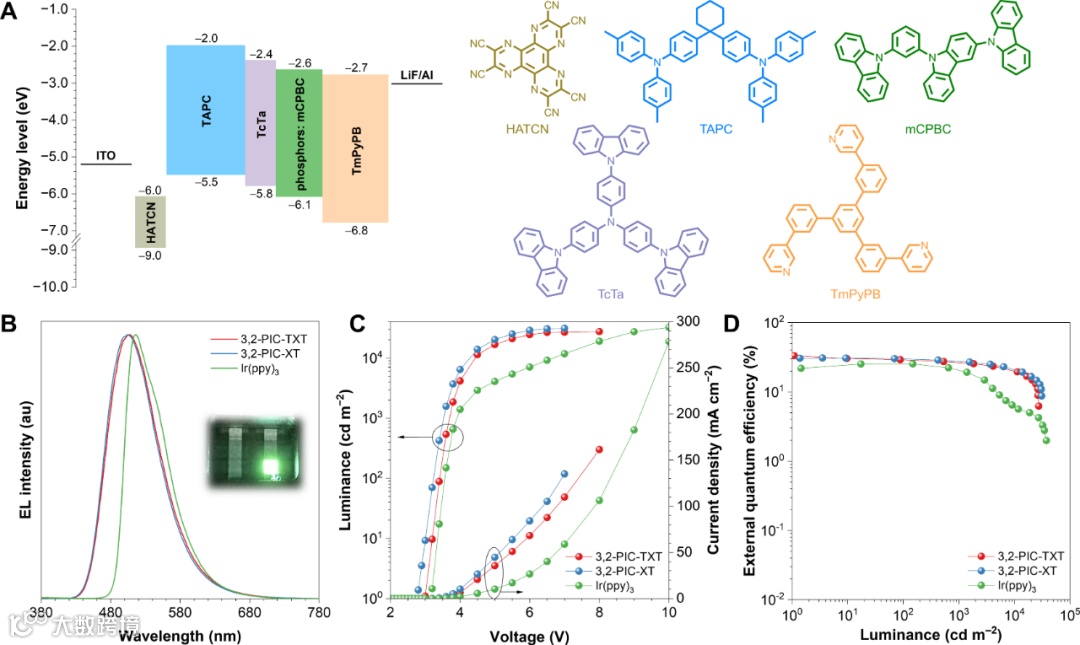

图3. RTP磷光材料和金属络合物磷光材料的掺杂器件性能对比
进一步地，作者将3,2-PIC-TXT、3,2-PIC-XT和Ir(ppy)3作为敏化剂，BN2、tCzphB-Fl和tCzphB-Ph这三种MR-TADF材料作为发光客体，制备了一系列磷光敏化MR-TADF超荧光OLED器件（图4）。这些超荧光器件都表现出优异的效率和较窄的半峰宽。其中，以3,2-PIC-TXT为敏化剂的超荧光器件效率最优，其CE、PE和EQE分别达到150.9‒179.9 cd A–1、165.2‒195.7 lm W–1和40.9%‒43.8%。作者还利用3,2-PIC-TXT敏化剂和tCzphB-Fl客体构筑了层间敏化器件，不仅简化了制备工艺，还实现了优异的器件性能（165.4 cd A–1、155.1 lm W–1和40.2%）；层间敏化器件的效率滚降相比传统同相敏化器件更小（1000 cd m–2下的EQE仍保持在30.5%）。

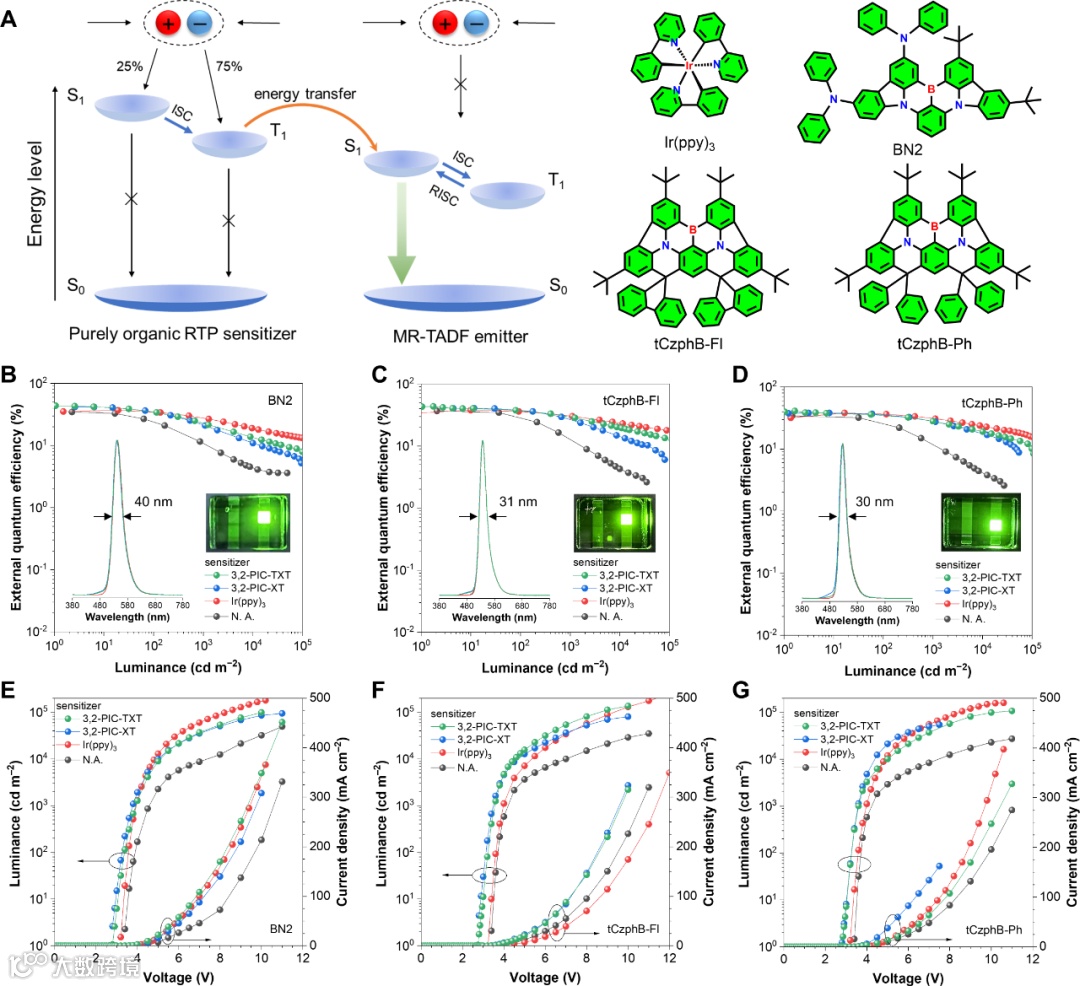

图4. 磷光敏化剂制备MR-TADF超荧光OLED器件的性能
最后，作者评估了基于RTP敏化剂的超荧光OLED的器件工作稳定性（图5）。基于3,2-PIC-TXT敏化剂和tCzphB-Fl客体的超荧光器件，在10000 cd m–2的起始亮度下，LT80（亮度衰减至起始亮度80%的时间）为110.1小时，优于3,2-PIC-XT敏化剂（82.3小时）和不含敏化剂的器件（15小时）。综上所述，RTP敏化剂的引入有利于提升MR-TADF器件的效率和稳定性，并且通过引入硫的重原子效应，器件的综合性能还可以进一步得到提升。

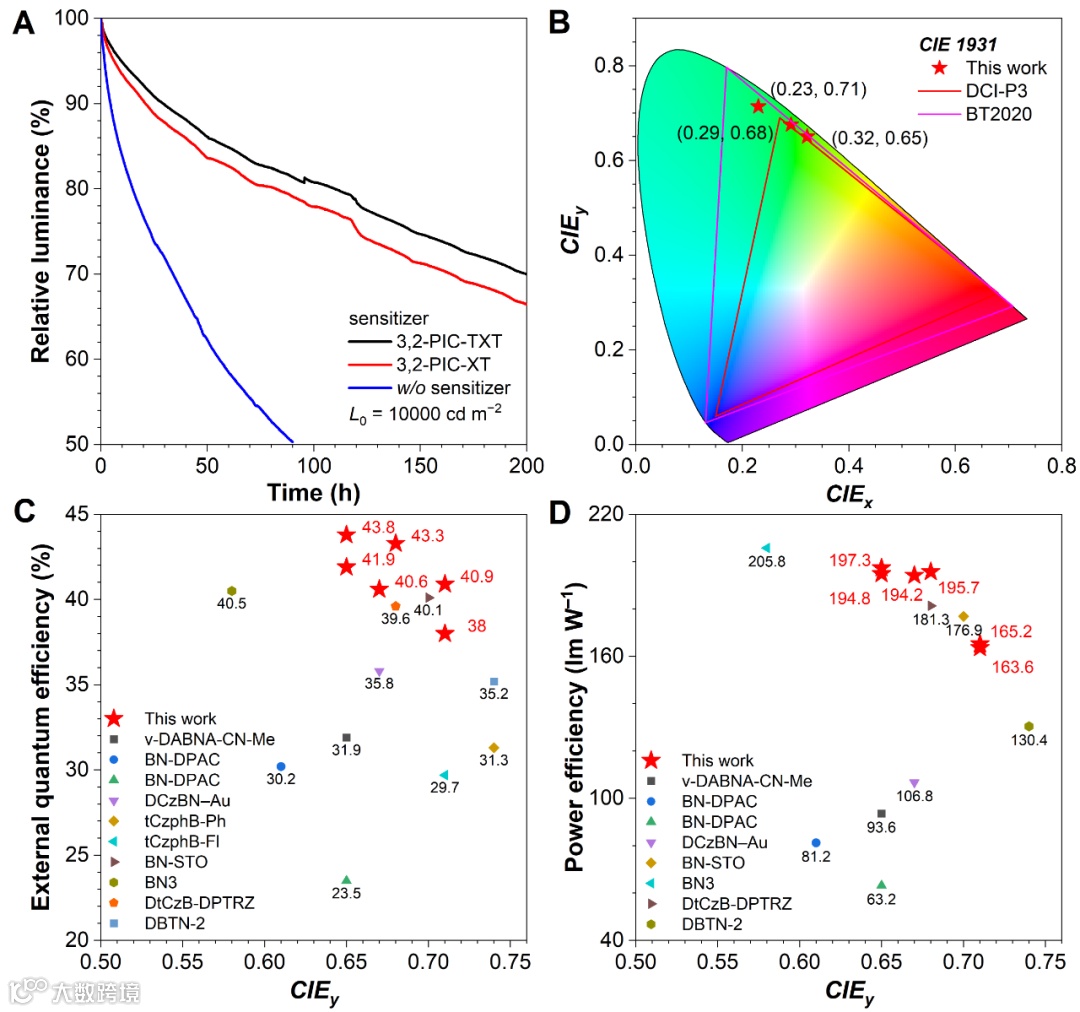

图5. RTP敏化MR-TADF超荧光器件的工作寿命、色坐标；文献报道的绿光MR-TADF器件与本文报道的RTP敏化MR-TADF器件性能对比
以上研究论文以“Purely organic room-temperature phosphorescence sensitizers for highly efficient hyperfluorescence OLEDs”为题发表在Science Advances（2025, 11, eadt7899）上。论文第一作者是华南理工大学的曾嘉杰博士，通讯作者是华南理工大学赵祖金教授。该工作受到国家自然科学基金（22375066、U23A20594和21788102）和广东省基础与应用基础研究基金（2023B1515040003）的资助支持。
全文链接：
https://www.science.org/doi/10.1126/sciadv.adt7899
相关进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
