芳纶蜂窝材料，作为典型的仿生结构，由周期性排列的六边形单元构成，表现出优异的力学稳定性、载荷分散能力以及轻量化优势，使其广泛应用于航空航天、军工、轨道交通等重要领域。蜂窝结构能够有效降低局部应力集中，并在高强度与轻量化之间实现最佳平衡，成为多种工程应用中的理想材料。然而，传统芳纶蜂窝的制备工艺面临工艺复杂性和生产效率低下的挑战。同时，由于芳纶纤维的较小的长径比、较低的比表面积和较强的刚性限制了纤维间的接触面积，影响蜂窝结构的均匀性和致密性，从而制约其力学性能提升。此外，过度依赖粘结剂会导致界面脱粘、双层壁和孔格嵌套等缺陷，进而影响蜂窝的结构均匀性和稳定性，同时还会增加工艺难度和成本。因此，简化制备工艺、提高蜂窝结构的均匀性与稳定性，并减少对外加粘结剂的依赖，是提升纤维基蜂窝综合性能的关键。
近日，武汉纺织大学熊思维副教授在期刊《Chemical Engineering Jouranl》上，发表了最新研究成果“Thermotropic liquid crystal-driven interfacial fusion of high-aspect-ratio polyarylate nanofibers for ultrastable honeycomb with closed-loop recyclability”。论文第一作者为武汉纺织大学在读硕士王敬贤，通讯作者为熊思维副教授。

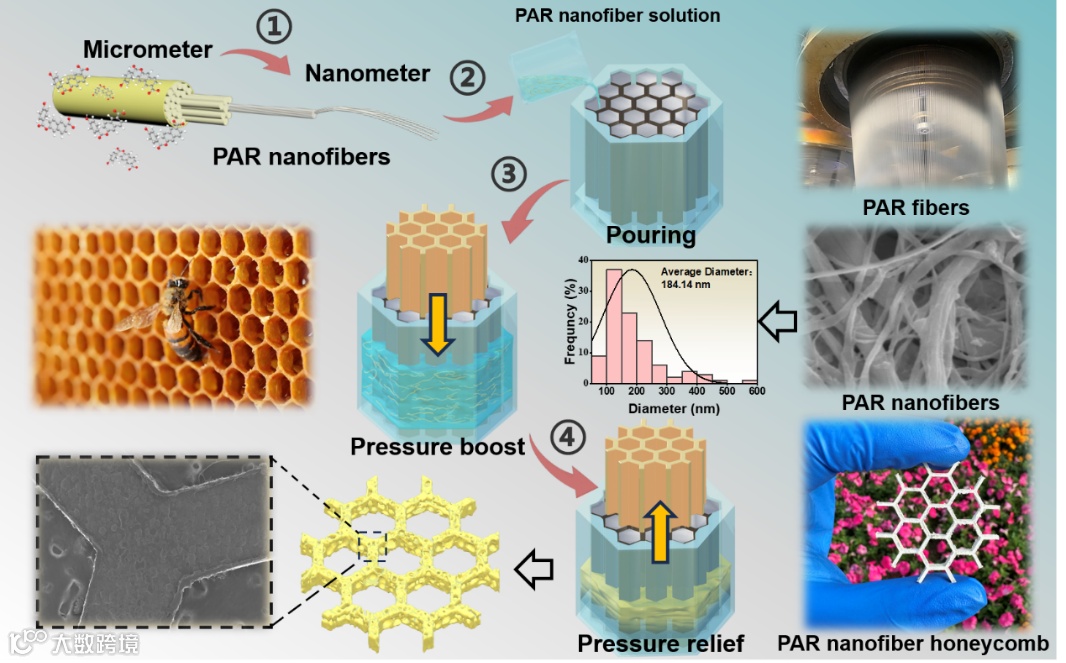

图1 PAR纳米纤维蜂窝的制备示意图
研究通过可扩展化的模板热焊接工艺调控纳米纤维间界面结合能，实现蜂窝单元壁面拓扑结构的定向组装与高强界面融合。具有高长径比的PAR纳米纤维在热压驱动下构筑了致密的三维纤维网络结构，形成了复杂的应力耗散路径。与商业芳纶蜂窝相比，PAR纳米纤维蜂窝表现出优异的机械性能，同时在极端环境下仍能保持优异的力学性能稳定。此外，通过有限元仿真模拟探究了PAR纳米纤维蜂窝在外部压力作用下的微观结构演变规律，其蜂窝结构能够通过自适应变形优化应力分布，提升PAR纳米纤维蜂窝的形变抗性与恢复能力。

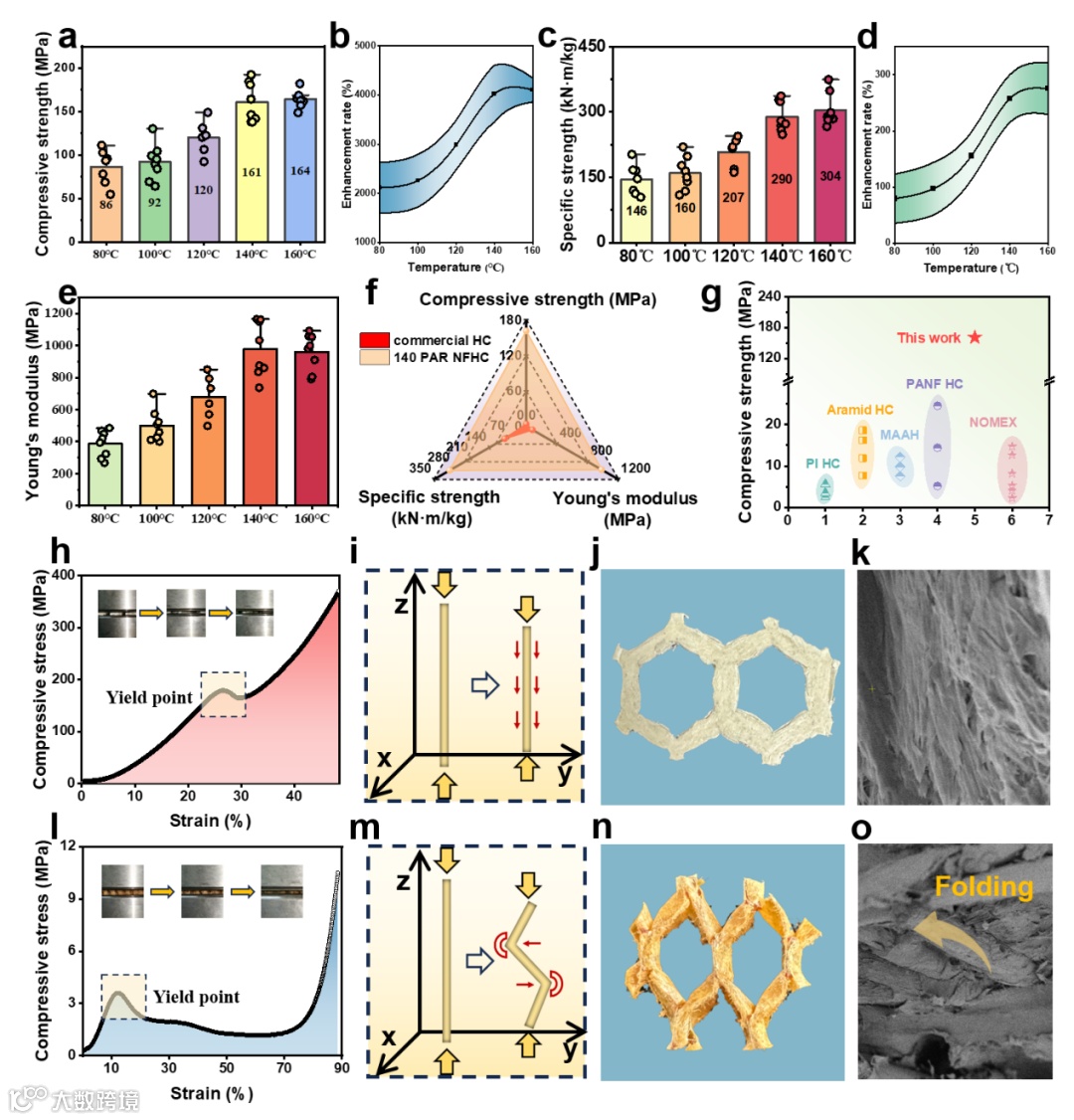

图2 PAR纳米纤维蜂窝的力学性能。
随着热压温度的升高，PAR纳米纤维蜂窝的压缩强度、比强度和杨氏模量呈现出先增加后趋于稳定的趋势。当热压温度达到140℃时，压缩强度上升至161 MPa。进一步提高热压温度至160℃时，压缩强度进入平台期，稳定在164 MPa。这是因为热压温度升高显著增强了PAR纳米纤维间的界面结合力，使其三维结构更加致密且激活了更多的应力分散点，在外部载荷作用下能够更有效地分散应力，减少局部应力集中，从而提高抗压能力和结构稳定性。PAR纳米纤维蜂的压缩强度、杨氏模量以及比强度分别是商业芳纶蜂窝的约41倍、12倍和4倍。

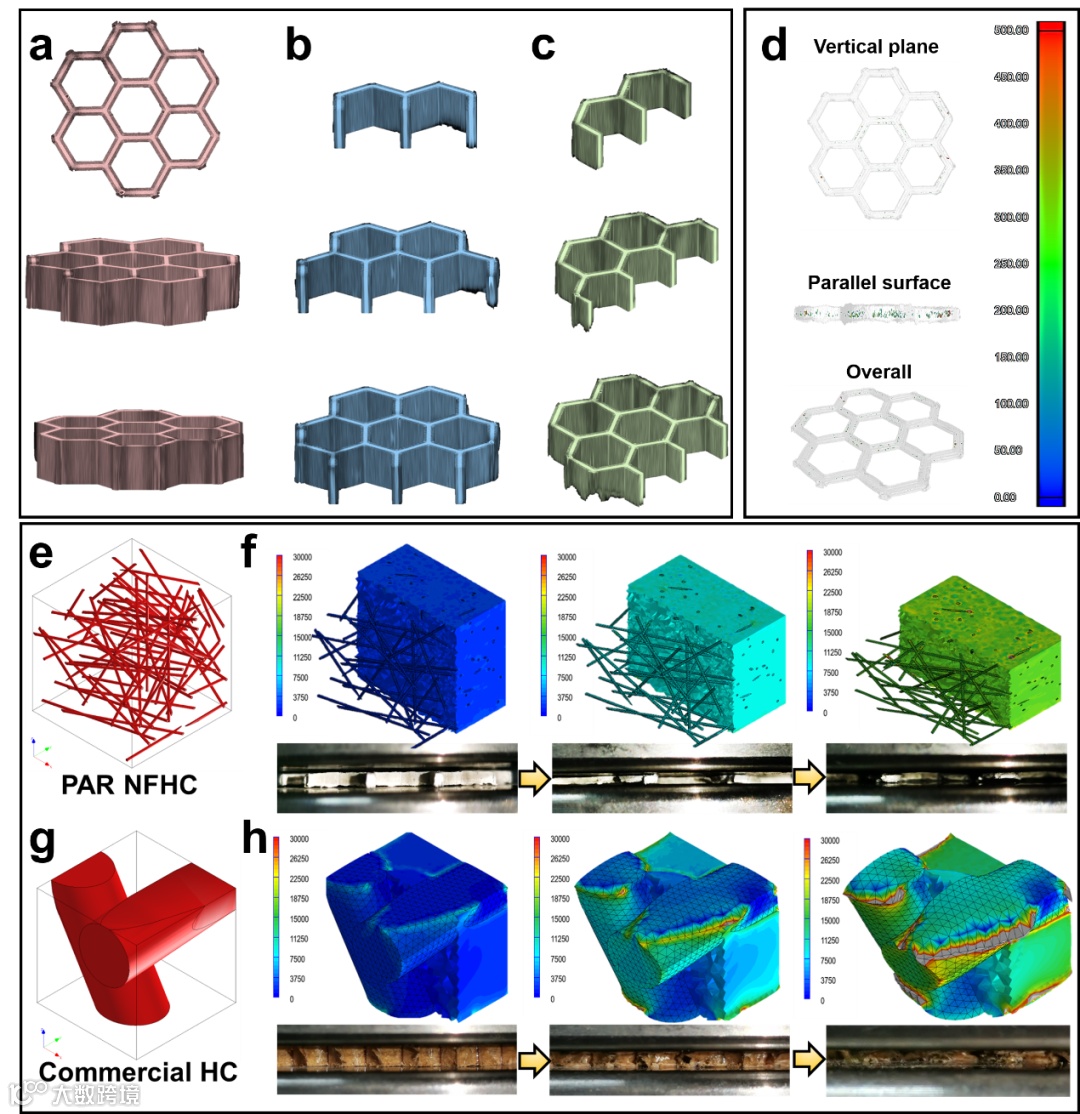

图3 PAR纳米纤维蜂窝的加载过程有限元仿真。
通过Micro-CT技术可以清晰地观察到，PAR纳米纤维蜂窝的整体结构具有良好的对比度，其长度、宽度和体积等尺寸均匀一致，整体结构连贯，厚度分布均匀，未观察到显著的孔洞或微裂纹。此外，蜂窝内部孔隙较少，且分布均匀，未形成连续的大孔洞结构，进一步验证了其内部结构的致密性和紧凑性。利用有限元仿真模拟探究PAR纳米纤维蜂窝的压缩变形行为、应力传递特性及破坏模式。可以看到，压缩应力均匀分布于整个蜂窝结构中，未出现明显的应力集中区域，说明PAR纳米纤维蜂窝结构能够有效分散外部载荷。这种均匀的应力传递特性归因于其高度互联的纤维网络，该网络能够通过拓扑结构调整适应形变，从而抑制局部应力集中，提升结构的整体稳定性。

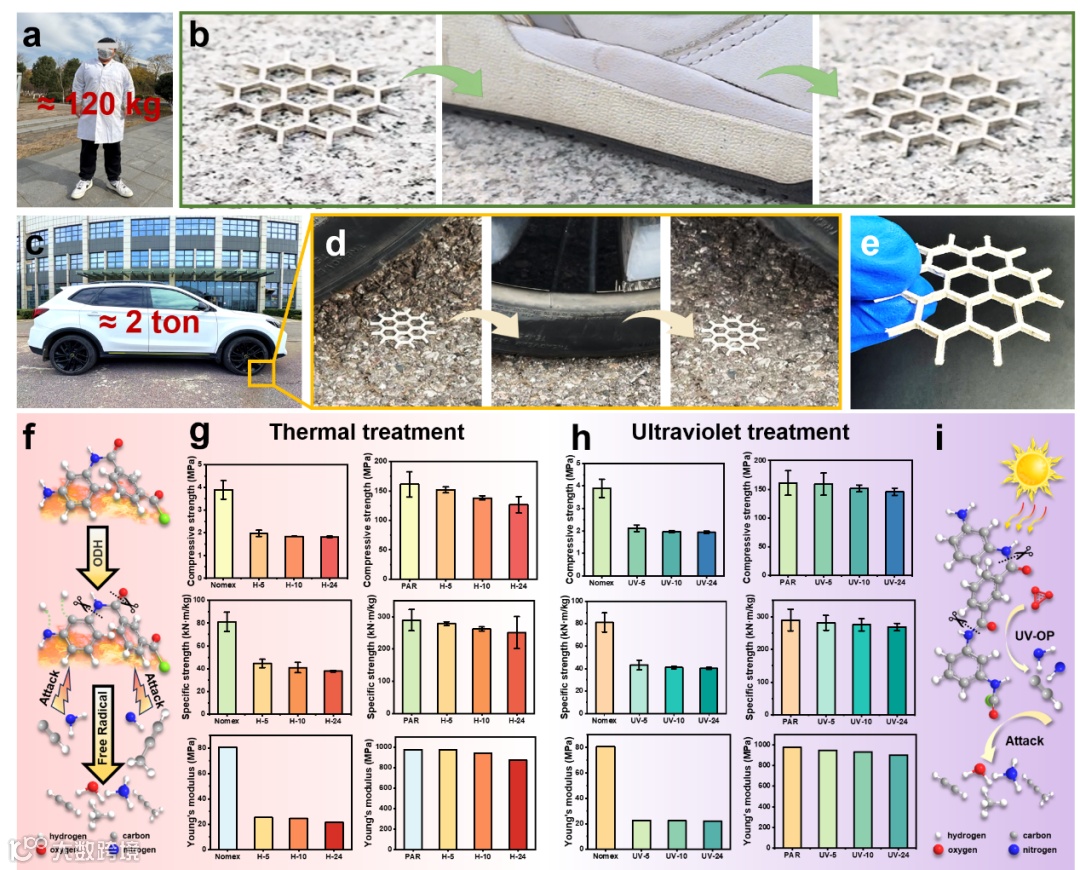

图4 PAR纳米纤维蜂窝的力学性能稳定性
蜂窝材料广泛应用于航空航天、汽车、建筑等领域，要求其具备优异的耐候性。商业芳纶蜂窝在200℃的高温环境下处理24 h后，商业芳纶蜂窝的压缩强度、比强度及杨氏模量分别下降至原始值的46.8%、46.8%和26.7%，分别为1.8 MPa、38 kN·m/kg和21.6 MPa。相比之下，PAR纳米纤维蜂窝在24 h的高温老化后，PAR纳米纤维蜂窝的三项性能仍能保持79%（126.6 MPa）、87%（251 kN·m/kg）和89%（873.3 MPa）的初始性能，远优于商业芳纶蜂窝。商业芳纶蜂窝在24 h照射后，其压缩强度、比强度和杨氏模量分别降至1.9 MPa、40 kN·m/kg和22 MPa，较原始样品降低约49.7%、49.7%和27.2%。相比之下，PAR纳米纤维蜂窝在相同条件下仅下降9.7%、7.3%和7.7%，对应146 MPa、268 kN·m/kg和902 MPa，显示出更优异的抗紫外老化性能。

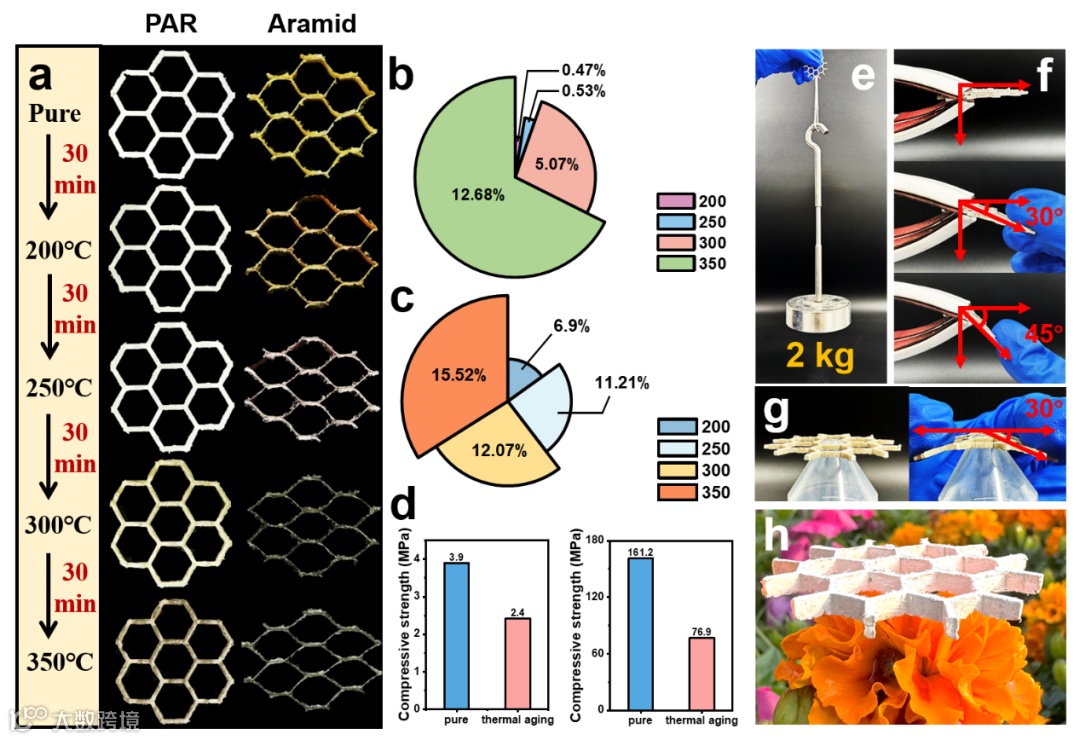

图5 PAR纳米纤维蜂窝的热稳定性、柔韧性和轻质性
商业芳纶蜂窝在动态热载荷下出现显著的尺寸收缩、质量损失和性能下降。相比之下，PAR纳米纤维蜂窝的网络结构通过强界面相互作用与丰富的应力分散点，增强了蜂窝结构的整体稳定性，降低了高温收缩和形变趋势。此外，PAR纳米纤维蜂窝的Y型节点在承受自身质量的8000倍负载后仍保持完整。在单侧固定和双侧同时施压的情况下，仍可实现可恢复形变，表明其在复杂载荷环境下维持稳定的力学性能。值得注意的是，PAR纳米纤维蜂窝的超轻量化特性同样显著。在实际应用中，PAR纳米纤维的可逆熔融特性赋予了其闭环回收特性，大大降低了长期使用成本，为轻质高强结构材料的绿色可持续发展提供了一条新的技术途径。
论文链接：
https://doi.org/10.1016/j.cej.2025.164614
人物简介：
熊思维，副教授，四川大学博士，硕士导师。已在Advanced Fiber Materials，Chemical Engineering Journal，Composites Science and Technology等期刊等国际期刊发表SCI论文20余篇，申请中国专利6项，主持国家自然科学基金，湖北省自然科学基金、湖北省教育厅等类科研项目10余项，获得湖北省科技进步二等奖和三等奖各1项，中国纺织工业联合会科技进步奖1项，第十八届挑战杯全国一等奖1项，第十八届挑战杯湖北赛区特等奖1项。
相关进展
四川大学张帆教授团队 Nat. Commun.：直接利用塑料封端剂 - 将废弃商品聚合物升级再造为高性能聚芳酯材料
中国科大刘江涛教授团队 Sci. Adv.：基于三维酚酞分子构建微孔聚芳酯膜用于精准分子筛分
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
