吉林大学的李莉娜课题组使用四苯乙烯（TPE）作为单体合成了一种新型多孔芳香烃骨架材料（PAF-TPE）。通过利用TPE的刚性平面共轭结构，我们有效地调整了所得PAF材料的孔结构和带结构。与使用联苯作为单体合成的PAF-45相比，PAF-TPE表现出更大的孔径和更低的价带位置，有助于增强电荷分离和活性氧（·OH和·O2⁻)，从而提高其光催化效率。实验结果表明，PAF-TPE 在2小时内实现了罗丹明 B 和氧氟沙星的完全降解。此外，它对难降解有机污染物四环素和苯酚的降解效率分别为84.4%和63.6%。这项工作强调了合理的单体设计在调整基于 PAF 的光催化剂的结构和电子特性方面的潜力，为环境修复应用中的先进材料铺平了道路。相关工作以“Enhanced Photocatalytic Performance of a Tetraphenylethylene-Based Porous Aromatic Framework: Rational Design for Environmental Remediation”为题发表在《ACS Macro Letter》上。文章第一作者为李志毅，文章通讯作者为李莉娜，文章通讯单位为吉林大学。

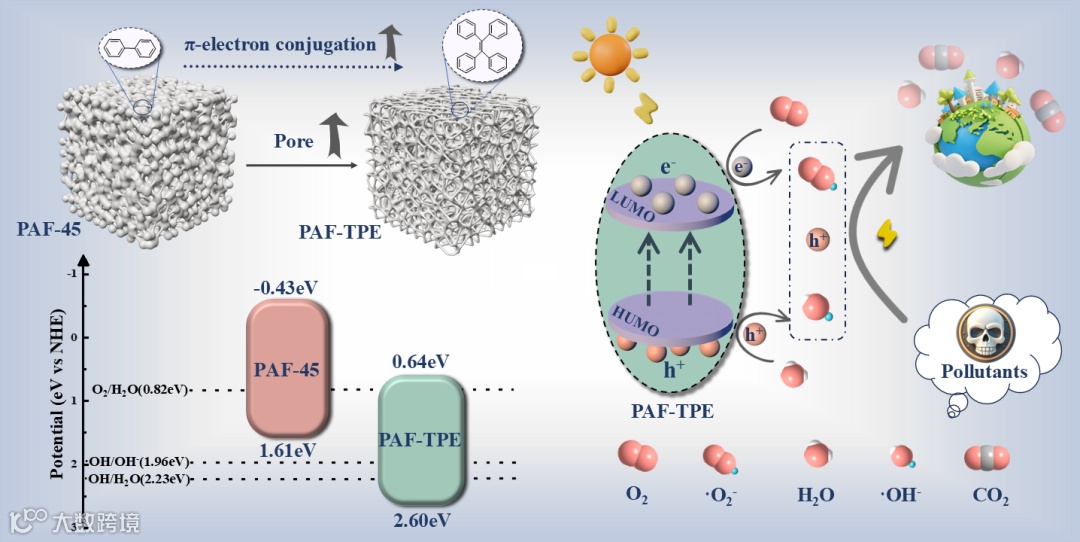

在现代社会快速工业化进程中，环境污染日益严重，其中有机污染物因化学性质稳定、难以自然降解，成了环境治理的棘手难题。光催化技术凭借低成本、高效率和环境友好性，成为极具潜力的解决方案。多孔有机框架（POFs）材料应运而生，其电子结构可调、孔隙率高、热化学稳定性强，可以用作光催化材料。特别是多孔芳香框架（PAFs），通过 Scholl 反应合成，具有高比表面积、低骨架密度和强 π 共轭等优势。但 PAFs 仍存在催化稳定性不足、效率有待提高等问题。近期研究发现，通过单体设计来调控孔道结构和能带结构的方法是调控POFs材料性能的一个重要的选择。本研究创新性地以四苯乙烯（TPE）为单体，经 Scholl 反应合成新型 PAF 材料 PAF - TPE。TPE 的刚性 π 共轭结构使其具有更大的孔径和优化的能带结构。与 PAF - 45 相比，PAF - TPE 在自然光下对多种污染物的降解效率大幅提升，展现了优异的光催化性能，凸显了单体设计对 PAFs 结构与电子性能调节的关键作用，为下一代环境修复光催化剂的研发开辟了新路径。

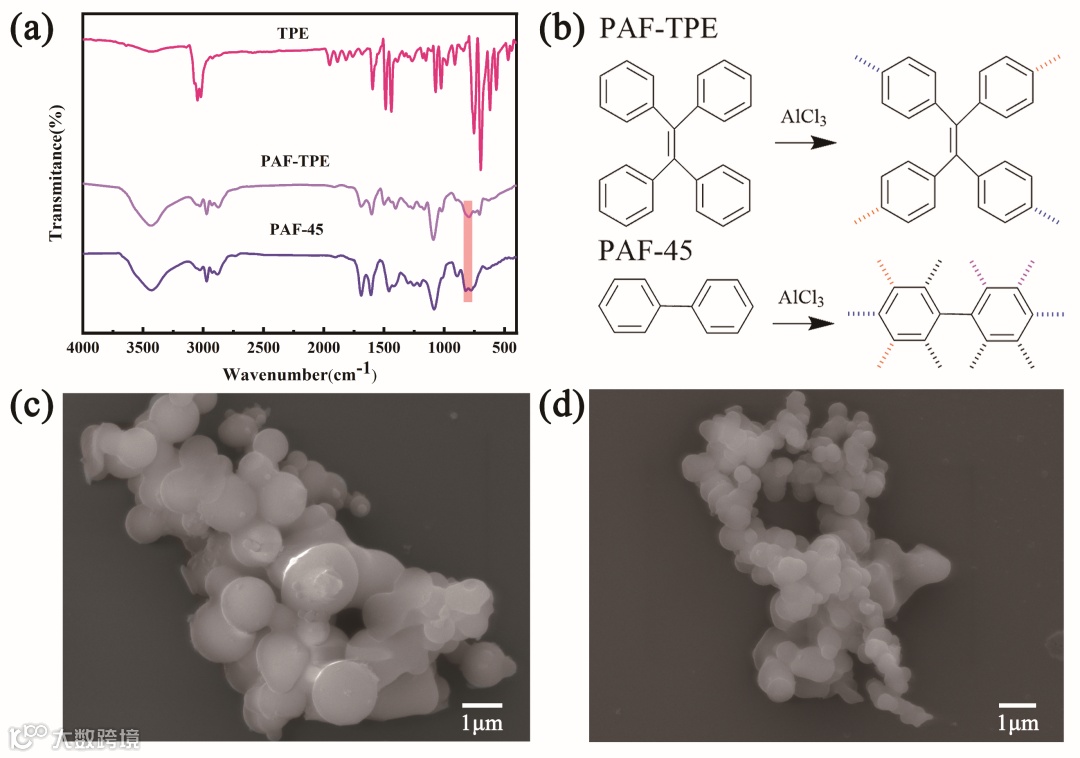

图1：（a）TPE、PAF-TPE和PAF-45的FTIR光谱；（b）PAF-TPE和PAF-45的聚合途径示意图；（c）PAF-TPE的SEM图像；（d）PAF-45的SEM图像。
图2：（a）PAF-TPE和PAF-45的氮气吸附/脱附等温线；（b）PAF-TPE和PAF-45的孔容孔径分布图；（c）PAF-TPE的孔径与比表面积图及其放大图；（d）PAF-45的孔径与比表面积图及其放大图。

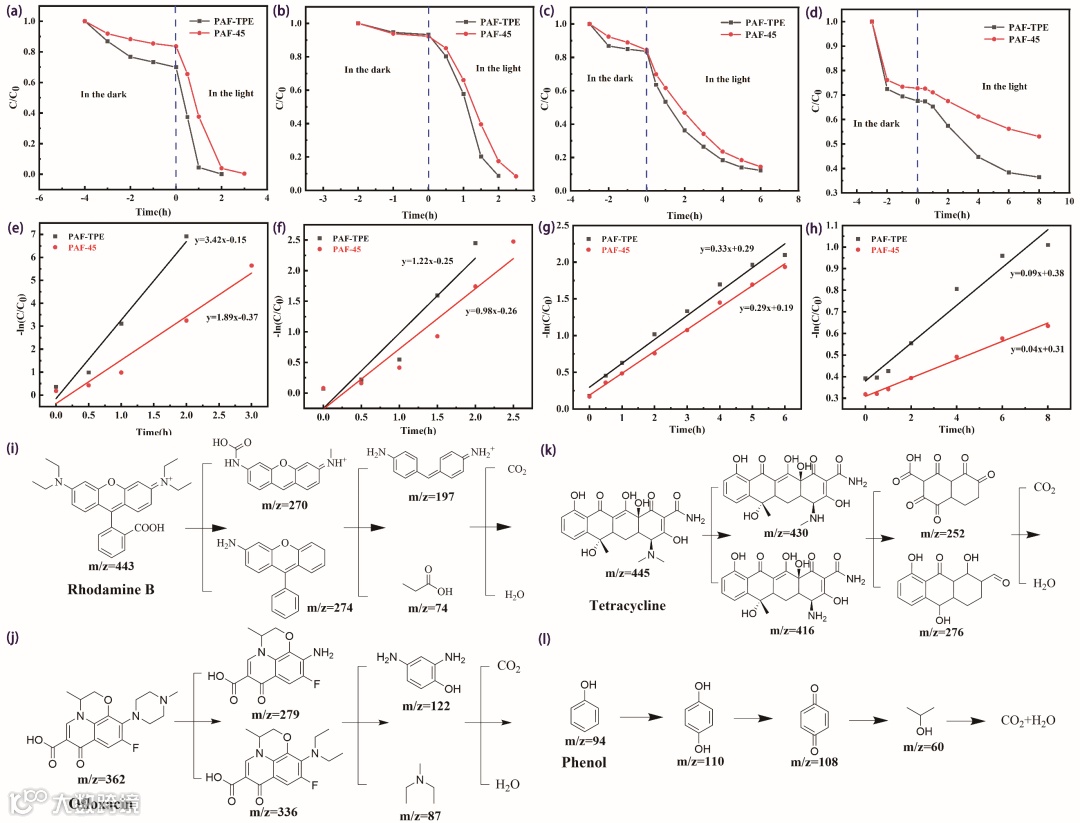

图3：（a）罗丹明B、（b）氧氟沙星、（c）四环素和（d）苯酚的光催化降解曲线，以及（e）-（h）为相应的动力学拟合曲线；PAF-TPE对各种污染物的可能光催化降解途径和中间产物：（i）罗丹明B，（j）氧氟沙星，（k）四环素和（l）苯酚。

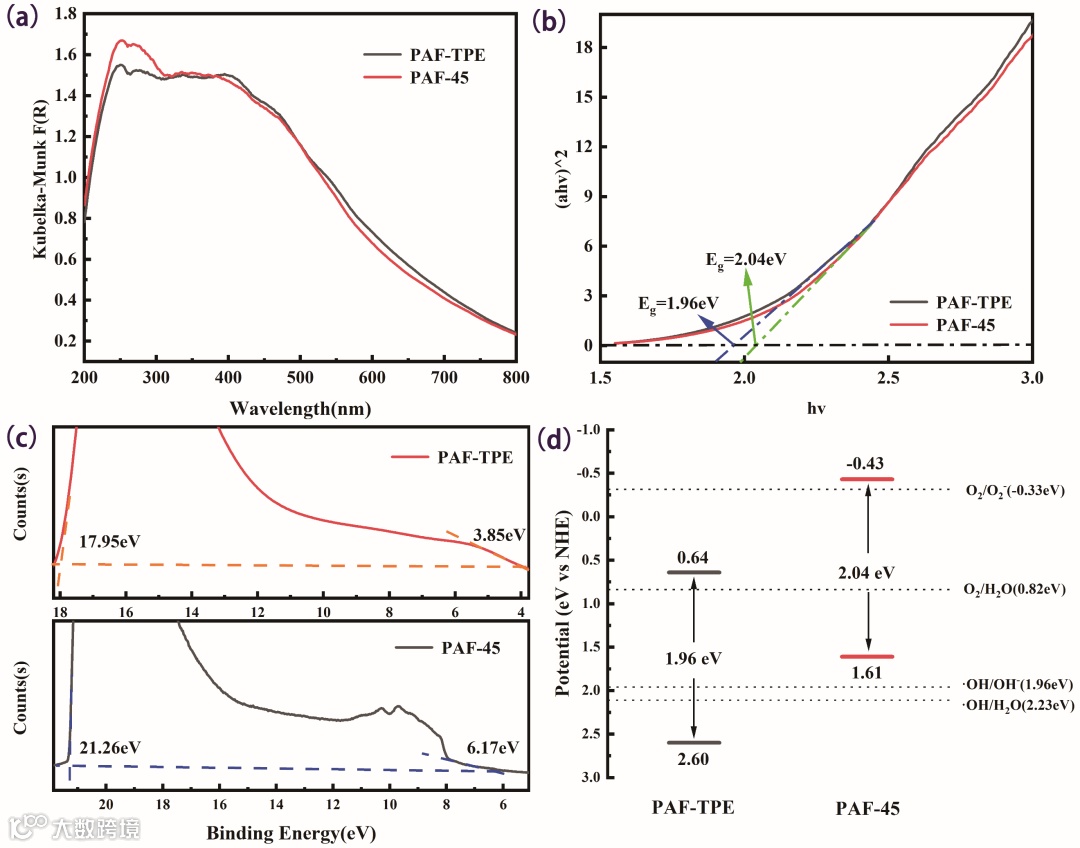

图4：（a）PAF-TPE和PAF-45的固体紫外光谱；（b）Tauc图；（c）UPS图；（d）能带结构图

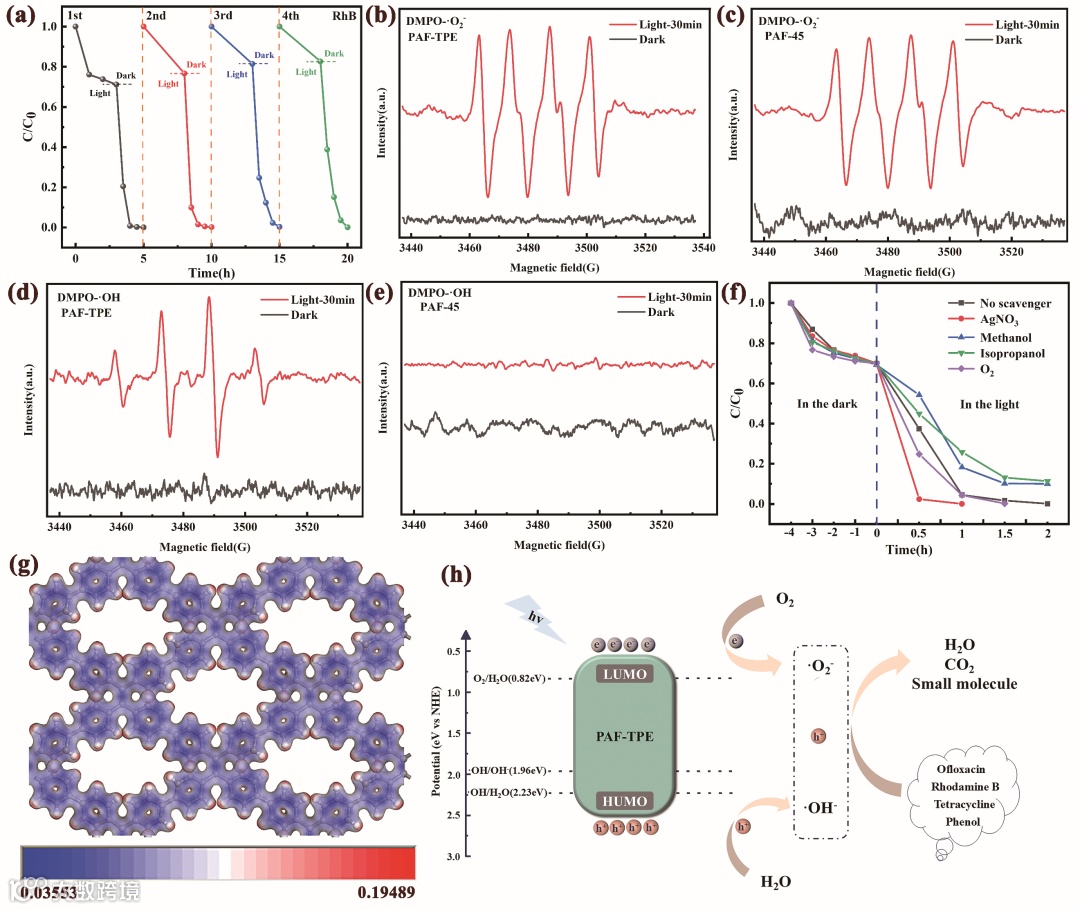

图5：（a）PAF-TPE光催化降解罗丹明B的循环降解实验；光暗条件下活性氧的EPR光谱：（b）PAF-TPE产生的超氧自由基；（c）PAF-45产生的超氧自由基；（d）PAF-TPE产生的羟基自由基；和（e）PAF-45产生的羟基自由基；（f）在硝酸银、甲醇、异丙醇和氧气的存在下，PAF-TPE对罗丹明B进行光催化降解；（g）PAF-TPE的静电势图；（h）光催化降解机制的示意图。
本工作以TPE为单体的PAF-TPE的合理设计成功优化了材料的孔结构和电子性能，显著提高了光催化性能。与PAF-45相比，PAF-TPE表现出优异的电荷分离效率和更高的活性氧生成量，从而对一系列有机污染物具有显著的降解效率。光催化活性的显著提高突显了单体选择在为环境应用定制PAF基材料中的关键作用。这项研究为开发高效稳定的下一代多孔光催化剂提供了宝贵的见解，为解决环境污染和能源挑战提供了有前景的前景。
本文链接：
https://doi.org/10.1021/acsmacrolett.5c00190
相关进展
江苏科技大学郭峰/施伟龙 JCIS: 纯水高效制H₂O₂ - 凹坑结构g-C₃N₄压电光催化新突破
华东师大姜雪峰教授课题组 Nat. Sustain.：聚砜塑料的光催化升级回收
四川大学肖啸课题组 Nat. Commun.：有机光催化剂助力废弃塑料的升级回收
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
