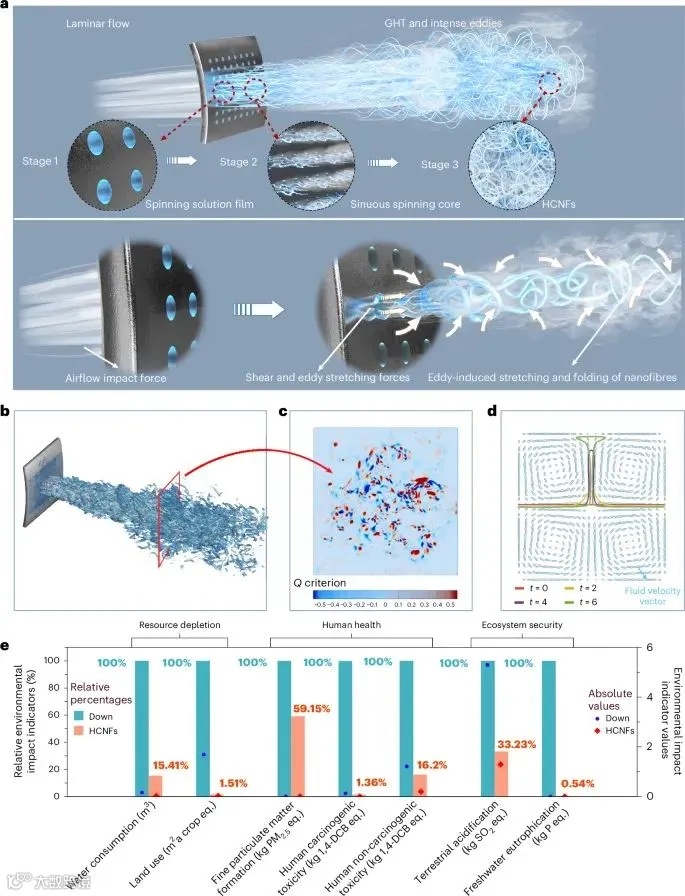

图1. GHT对HCNF服装形成的机制及可持续性。a. 在GHTS系统中，高速气流冲击纺丝溶液膜，使其破裂并在网格壁形成纺丝核心。网格壁诱导的GHT加速溶剂蒸发，增加纤维振荡、卷曲和折叠，实现HCNFs的大规模生产。 b, c. GHT涡结构的CFD结果（b）和以Q准则着色的流向截面涡结构（c），显示丰富、微小且随机的涡（Q>0代表涡区）。 d. 由涡对（Taylor-Green涡模型）诱导的纳米纤维随时间（t）的演变。 e. LCA核算结果表明，HCNFs在资源消耗（水资源消耗、土地利用）、人类健康（细颗粒物形成、人类致癌毒性和非致癌毒性）和生态系统安全（陆地酸化和淡水富营养化）等关键指标上均优于羽绒。
在纤维制造层面，GHTS通过多孔网格诱导湍流结构，有效增强纤维折叠和卷曲效果（图2a-c）。高倍扫描电镜和流场模拟揭示了多排孔道阵列诱发更强的紊流动能，使纤维卷曲更剧烈、尺寸更小（图2d-f）。在此基础上，制备出近20种不同高曲率纳米纤维，覆盖聚合物、陶瓷和碳材料体系，并通过加热处理拓展至耐高温品类（图2g-i），为不同应用场景提供了广阔的材料基础。值得一提的是，该系统制备效率远超传统技术。单孔每小时可产出1.3–11.4克卷曲纤维，总产率高达300克（图2d, g）。更小的孔径和纤维直径有效缩短热传导路径，提高隔热性能。这些HCNFs不仅结构松散、蓬松度高，还展现出优异的力学性能和变形恢复能力，显示出卓越的服用稳定性。

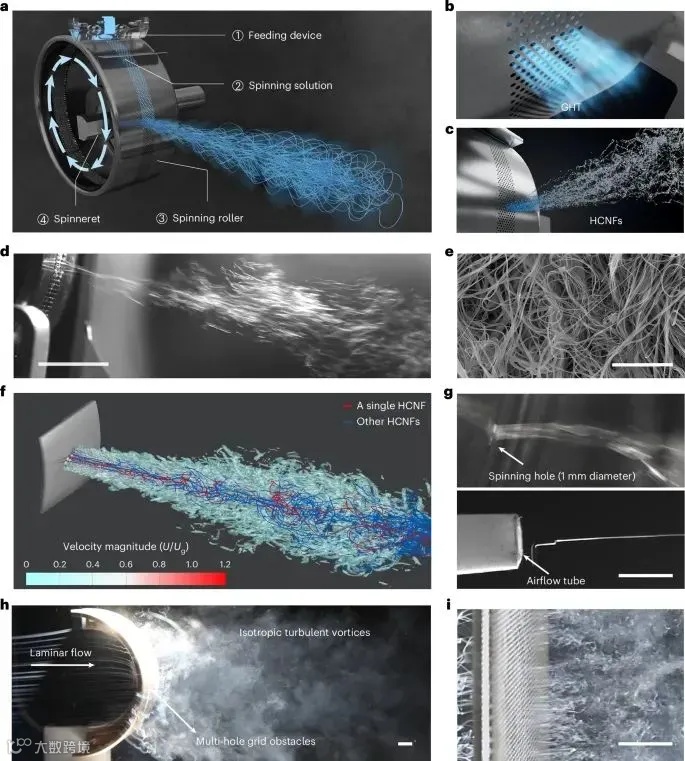

图2. GHTS装置通过湍流诱导生成卷曲纳米纤维。a. GHTS装置示意图，展示作为气流通道和纺丝溶液储存器的多孔网格阵列。随着滚筒旋转，纺丝溶液被连续送入高速气流中，并通过网格孔阵列喷射，实现HCNFs的高效生产。 b. GHT形成示意图。 c. GHTS装置大规模生产HCNFs的示意图。 d. 高速摄像图像展示GHTS系统制备的HCNFs。比例尺：20 mm。 e. GHTS系统生产的HCNFs的SEM图像。比例尺：20 μm。 f. CFD模拟结果展示GHT下的气流速度和纳米纤维卷曲。 g. GHTS（上）和SBS（下）系统在相同能耗下的纺丝溶液射流形成，凸显GHTS系统无针操作和高效率的优势。比例尺：5 mm。 h, i. 可视化展示层流通过半旋转滚筒（h）和高密度多孔网格障碍物后转变为湍流（i）。比例尺：1 cm。
高曲率纳米纤维的热性能方面同样表现惊艳（图3a）。其热导率仅为27.60 mWm⁻¹K⁻¹，显著低于传统保温材料如安哥拉羊毛（29.98）和电纺平直纤维（45.20），且在99.60%超高孔隙率条件下依然保持结构稳定（图3c, d）。构建的纤维卷曲度-孔隙率模型（CNPM）和热导率模拟模型（SFBM）共同证实了结构对热性能的提升机制 - 纤维卷曲增强了热传导路径的复杂性，有效阻断热量转移。研究还表明，HCNFs在低温和反复压缩环境下依然维持稳定形貌和功能性，SEM图像和加载测试曲线显示其形状记忆性极强，20次压缩循环后仍能保持完整回弹（图3e）。在80%应变下，HCNFs承压高达276.45 kPa，远高于鹅绒和羊毛材料（图3e）。
图3. 纳米纤维的高卷曲性。a. 高度卷曲纳米纤维材料的导热性和堆积密度对比图，插图为相同重量（5 g）材料的体积对比。 b. HCNFs卷曲角（α）的测量方法框架，展示每20 μm纤维方向向量的弯曲角度。 c. 基于圆堆积理论建模的材料孔隙率与HCNFs平均卷曲角的关系。 d. 安哥拉山羊毛、鹅绒和HCNFs的X射线纳米CT三维结构渲染图，孔隙率分别为97.76%、99.41%和99.60%。 e. 安哥拉山羊毛、鹅绒和PVB-HCNFs的单轴加载-卸载压缩试验应力-应变曲线。 f. 通过抑制热传导、辐射和对流，HCNFs有效阻止热量从高温区（红色）向低温区（蓝色）流失。 g. 基于SFBM模型估算的不同压力条件下HCNFs密度与导热性的关系。
将HCNFs应用于服装填充材料后，研究团队在中国漠河（−28°C）及雪暴等极寒环境中进行实地测试（图4a）。实验证明，填充HCNFs的8.90毫米厚服装，在保暖性上可媲美厚度近两倍的高蓬松度羽绒服（图4b）。在剧烈运动条件下，穿着者心率维持在相对安全区间（图4f），而鹅绒服饰则诱发过高的心率，表明HCNFs服装在极寒场景下更为安全可靠。此外，HCNFs服装展现出极佳的防水与透气性（图4g）。其水接触角超过135°，远超一般合成材料。手套在冰水中实验表明，HCNFs内温下降不足25%，湿气排出效率大幅优于羽绒和棉服材料。在仿汗环境中，HCNFs服装能在两小时内保持干燥，而对比组则胸前区域被汗液浸湿（图4g）。最后，研究采用热人模实验对三种服装的CLO值进行评估，结果显示HCNFs服装在0°C下CLO值高达2.77，厚度仅为鹅绒服的一半，其单位厚度保暖能力是后者的两倍以上（图4h）。在多维性能对比图中，HCNFs在舒适性、经济性、安全性、环保性等六大指标中全面领先（图4i, j）。
图4. 超保暖纳米纤维服装。a. 高纬度地区（53.5° N）约-28°C环境下穿着HCNF服装的光学图像（插图为红外热成像图）。 b. 约-20°C环境下，嵌入温度传感器的8.90 mm厚HCNF服装、9.00 mm厚棉服和18.45 mm厚850蓬松度鹅绒服装的体温变化。 c. 使用出汗假人法（左）和实际雪暴环境试验（右）评估HCNF服装的保暖性。 d. 约-10°C雪暴条件下穿着HCNF服装的红外热成像图。 e. 参与者在-10°C雪暴条件下穿着HCNF服装进行跑步和抬腿运动的记录。 f. 穿着高品质鹅绒和HCNF服装的个体运动后心率变化分析。 g. 不同保暖服装在汗液浸泡实验中的防水性评估。 h. HCNF服装衬里的透湿性和透气性性能评估。 i, j. 鹅绒（i）和HCNF（j）服装的六维性能对比图。
总之，该研究提出了一种通过GHT大规模生产纳米纤维的可持续策略，成功制备出具有优异隔热性能的HCNFs。与扁平纳米纤维相比，HCNFs的显著卷曲微观结构提升了其蓬松性和孔隙率，从而具有优异的透气性、透湿性、可调密度和保暖性能。通过避免动物养殖、拔毛和宰杀以及后续清洁、消毒和除臭等过程，HCNFs在成本、舒适性、可持续性和安全性方面均优于传统鹅绒和鸭绒，这些特性对环保纺织品开发至关重要。LCA表明，GHTS系统生产的HCNFs在8项关键指标上的环境影响仅为传统羽绒的5%以下，凸显了显著的生态优势。这些结果证明了HCNFs在推动下一代高性能可持续隔热材料发展中的巨大潜力。此外，其高孔隙率和曲折性使其在服装以外的领域（如过滤、催化、海水淡化和生物医学止血）具有多功能应用前景。未来，将先进AI技术整合到生产过程中有望进一步提升效率、可回收性和成本控制，为这一仿生材料平台的智能化、规模化部署铺平道路。
原文链接
https://www.nature.com/articles/s41893-025-01604-x
相关进展
免责声明：部分资料来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
