引言：聚酮材料的难题与塑料污染的困境与希望
在塑料家族中，有一类特殊材料叫"聚酮"—由乙烯和一氧化碳交替排列而成。它强度高、耐化学腐蚀，但有个致命缺点：加工温度高达252℃，几乎无法熔融成型，更遗憾的是，传统合成方法只能得到严格交替的链结构（―CH₂-CH₂-CO―），限制了材料设计的灵活性。

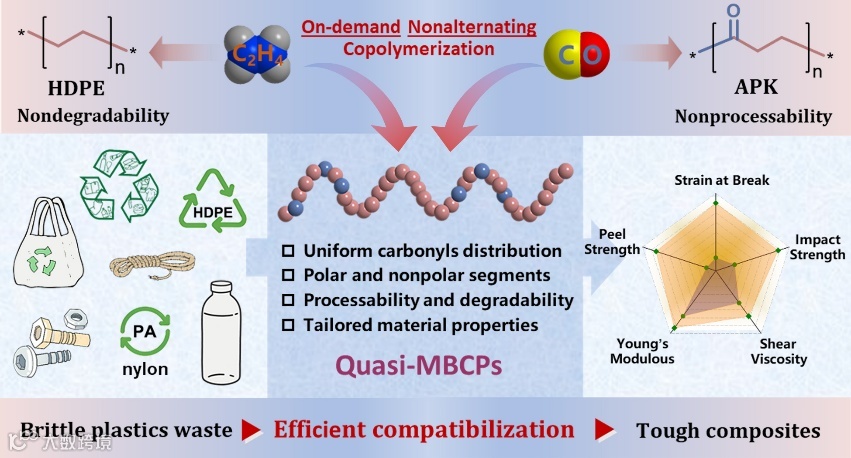

每年，全球产生超过3亿吨塑料垃圾，其中聚乙烯（PE）和尼龙（PA）因化学性质差异难以混合回收，最终沦为填埋场或海洋污染物。如何将这两种“水火不容”的塑料转化为高性能材料？大连理工大学刘野团队的最新研究，首次实现了羰基在聚酮链中的宏观均匀分布，让材料性能实现"按需订制"，成功实现PE与尼龙的高效兼容，为混合塑料回收开辟新路径。

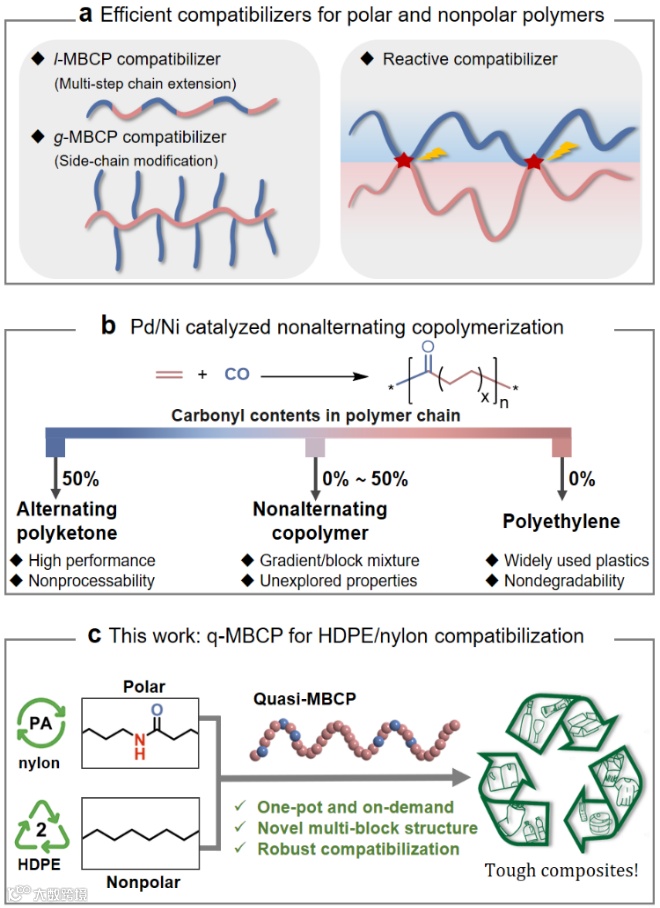

技术核心：打破"交替魔咒" ，实现一箭双雕的“分子缝合术”

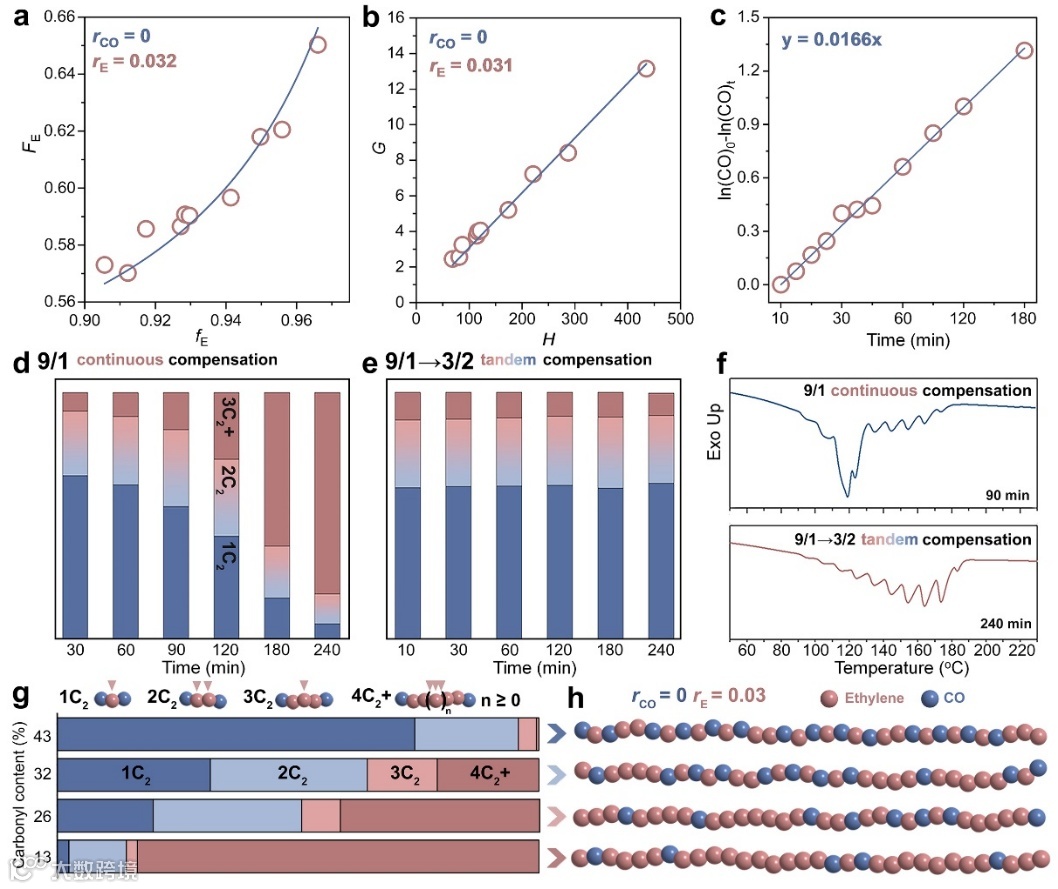

1. 串联气体补偿策略
传统方法中，反应釜内的气体消耗会导致产物不均匀。团队发明了动态调气技术：
初始阶段：乙烯/CO=9:1（诱导非交替结构形成）
反应中：实时调整为3:2（单体消耗与聚合物生成达到动态平衡）
最终得到的聚酮，羰基分布均匀，彻底告别"梯度共聚物"的缺陷。通过串联气体补偿策略，可以轻松实现聚合物中的羰基含量的灵活调控（0%~50%）。
2. 聚乙烯-交替聚酮双倾向构建准多嵌段结构
通过全面的结构分析发现，新材料具有独特的"长短链交替"架构：
短极性段（―(CH₂-CH₂)ₙ-CO―，n < 4）：与尼龙形成氢键结合。

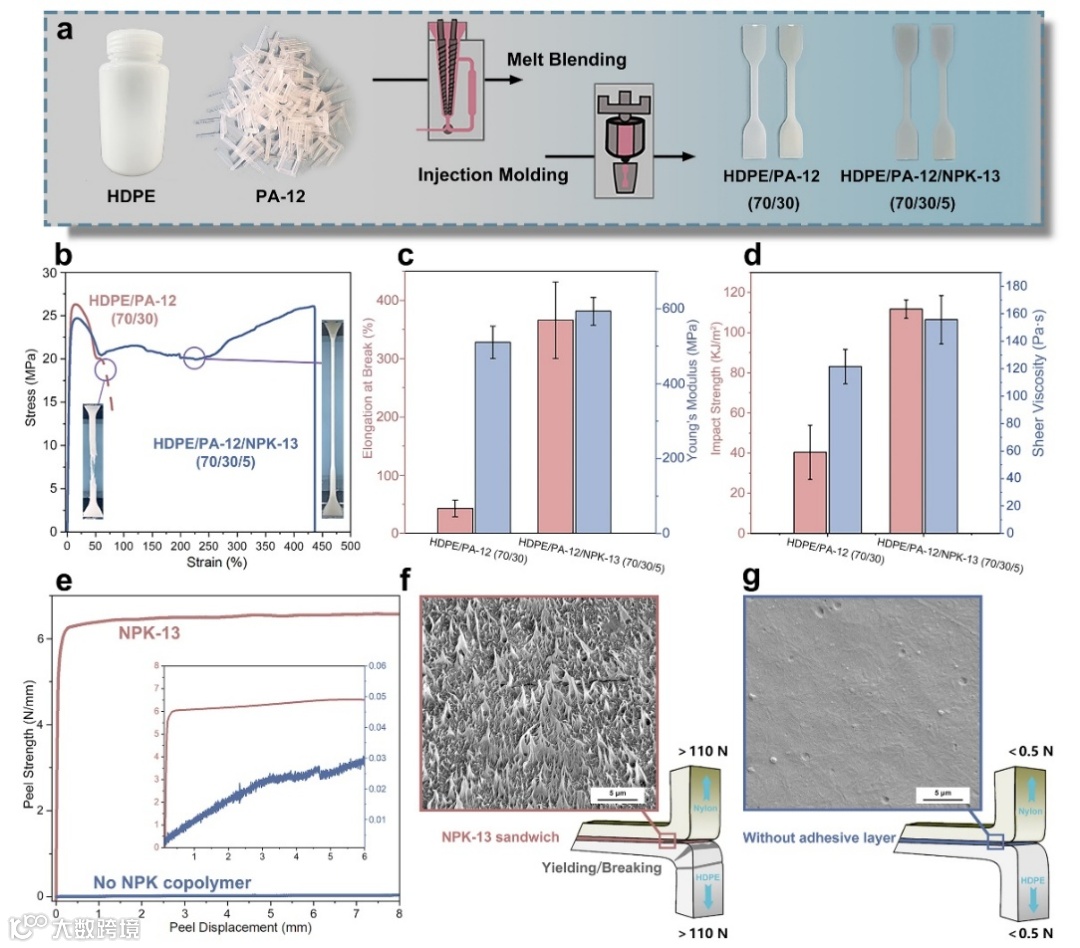

长非极性段（≥4个乙烯）：维持结晶性能诱导聚酮与PE的共结晶。这种结构像"分子拉链"，完美匹配PE和尼龙的特性需求，使原本不相容的PE和尼龙在微观层面紧密结合，复合材料抗冲击强度提升3倍，断裂伸长率从42.9%跃升至437%。
科学意义：从“对立”到“统一”的分子设计
这项研究首次揭示了非极性聚乙烯与极性交替聚酮的相演化机制，通过“长程无序-短程有序”的链结构设计，打破了传统交替共聚的局限。证明非交替结构不是缺陷，而是性能调控的新维度，就像为PE和尼龙搭建了分子桥梁，让它们在界面处“握手言和”。
此外，此非交替共聚反应是均相聚合反应，没有淤浆聚合反应釜结垢的问题，金属催化剂更容易回收利用，反应最高的转化数可达7 kg PK/g Pd，非常容易工业化放大。
以上研究成果以“On-demand nonalternating copolymerization enables upcycling of mixed polyethylene and nylon plastics”为题，发表在J. Am. Chem. Soc. 上，并被选为封面文章（Front Cover）。论文的第一作者是大连理工大学化工学院博士生张文丽，通讯作者是大连理工大学精细化工国家重点实验室刘野教授，该项目得到了国家自然科学基金（NSFC, Grant 52273004, 92356305）的支持。
刘野简介
刘野，大连理工大学精细化工国家重点实验室教授，博士生导师。2008年于大连理工大学化工学院获得学士学位，2014年于大连理工大学获得应用化学工学博士学位（导师：吕小兵教授）。2016 ~ 2018年在德国康斯坦茨大学从事洪堡博士后研究（合作导师：Prof. Stefan Mecking），随后破格晋升教授，次年入选国家级青年人才。主要研究方向为高分子合成化学、聚酮树脂和纤维等。近5年通讯作者代表性工作（J. Am. Chem. Soc.2024, 146, 34560;2021, 143, 10743.Angew. Chem. Int. Ed.2024, 63, e202404186;2022, 61, e202204492;2022, 61, e202204126;2022, 61, e202116208.ACS Catal.2021, 11, 8349.Macromolecules2020, 53, 2912; 2021, 54, 4641;2023, 56, 510;2023, 56, 1759; 2024, 57, 4174;J. Catal. 2023, 417, 334;ACS Macro Lett.2024, 13, 1099）。
原文链接：
https://pubs.acs.org/doi/10.1021/jacs.5c09549
相关进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
