暨南大学宁印教授 Adv. Mater.：液-固界面融合组装

点击上方“蓝字” 一键订阅

近日，暨南大学宁印教授团队意外发现了一种全新的嵌段共聚物融合行为—液-固界面融合组装（Liquid-Solid Interfacial Fusion Assembly，LSIFA），其可以将嵌段共聚物小球直接转变成高度均一的嵌段共聚物囊泡（图1）。具体过程为：在一定条件下，嵌段共聚物纳米粒子首先通过静电相互作用吸附在模板粒子的表面，然后嵌段共聚物纳米粒子之间逐渐融合成膜，最终形成连续均匀的聚合物膜，去除模板粒子即得到高分子囊泡（图2）。有意思的是，通过增加嵌段共聚物纳米粒子的用量可制备单分散多层囊泡（图3）。通过改变模板的尺寸和形貌，即可制备具有不同大小和形貌的高分子囊泡（图4）。LSIFA的普适性使其可以根据需要制备具有不同化学组成的高分子囊泡。另外，通过将具有可逆光交联单体引入嵌段共聚物纳米粒子，LSIFA可制备装载DOX的高分子囊泡，利用不同光波长变换光交联与解交联，实现DOX的程序化释放（图5）。这种可逆调控在药物控释中极具优势，为药物递送应用提供了新平台。

概括之，LSIFA与现有高分子囊泡的制备技术相比具有以下优势：

（1）可制备高度均一、尺寸可调的高分子囊泡；

（2）精确调控囊泡膜的组成、厚度及通透性；

（3）获得多样形貌与结构的囊泡（e.g. rod-shaped、multilamellae）；

（4）LSIFA的独特机制在一定程度上突破了传统堆积参数的限制。

LSIFA不仅为高分子自组装提供了新的研究视角，也为高分子囊泡的可控制备开辟了一条全新的的途径。

研究亮点：

1．方法创新性：

与传统的自组装方法（如相分离驱动的自组装）不同，LSIFA通过嵌段共聚物小球在液-固界面的融合组装，提供了一种全新的方法制备单分散高分子囊泡。其独特的原理突破了堆积参数的限制，使得组装过程更加精确可控。

2．科学重要性：

LSIFA作为一种独特的高分子自组装行为，突破了传统高分子自组装过程中堆积参数约束。LSIFA能够精确调控高分子囊泡的组成、结构、尺寸、形貌和膜通透性。该方法极大扩展了高分子囊泡的设计空间，使得我们能够实现更高精度的结构控制和功能化。

3．潜在应用：

LSIFA能够高效合成单分散高分子囊泡，适用于多个领域，特别是药物递送。通过调节囊泡尺寸和形态，可增强靶向性和穿透力，尤其在肿瘤靶向治疗中具有优势。囊泡膜的可调通透性和外界刺激（如温度、pH或光照）相结合，实现智能响应，使药物能够精准释放，进而提高疗效并减少副作用。综上，LSIFA为药物递送、纳米医学和智能材料提供了一个具有广阔前景的技术平台。

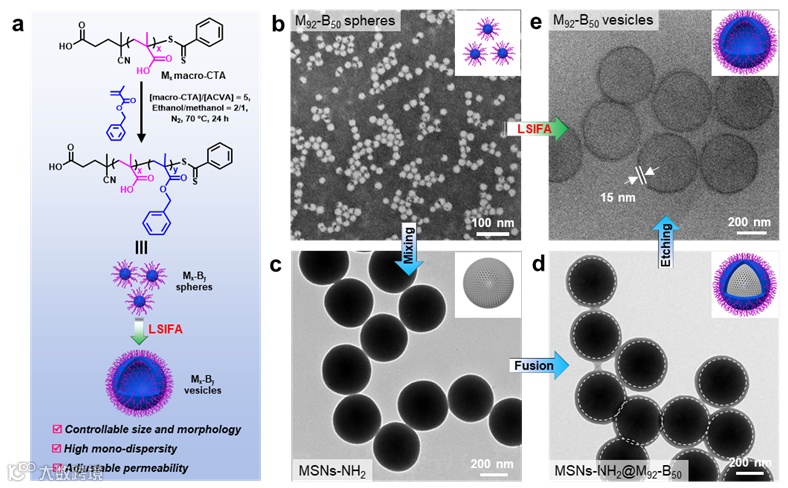

图1. 通过LSIFA制备单分散的高分子囊泡。

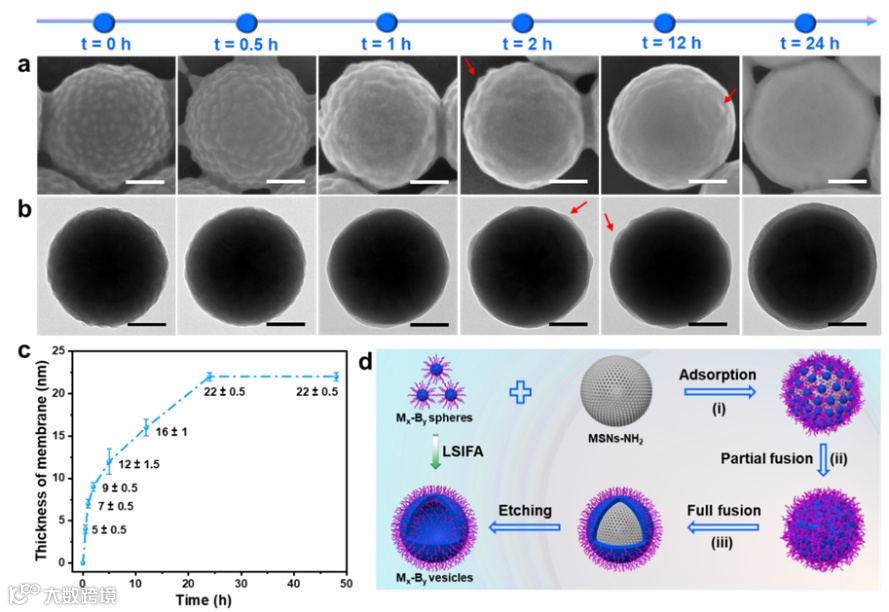

图2. LSIFA动力学研究。

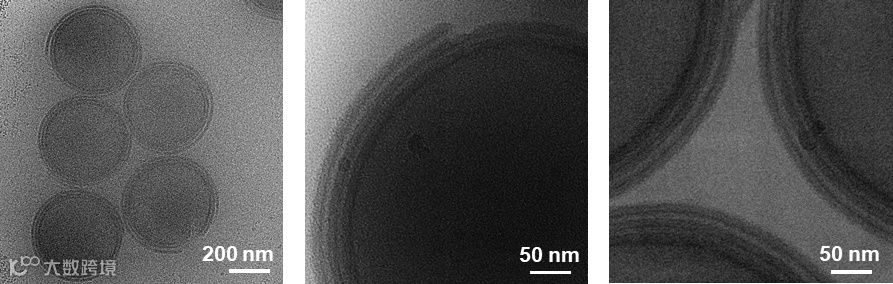

图3. 通过LSIFA制备多层高分子囊泡。

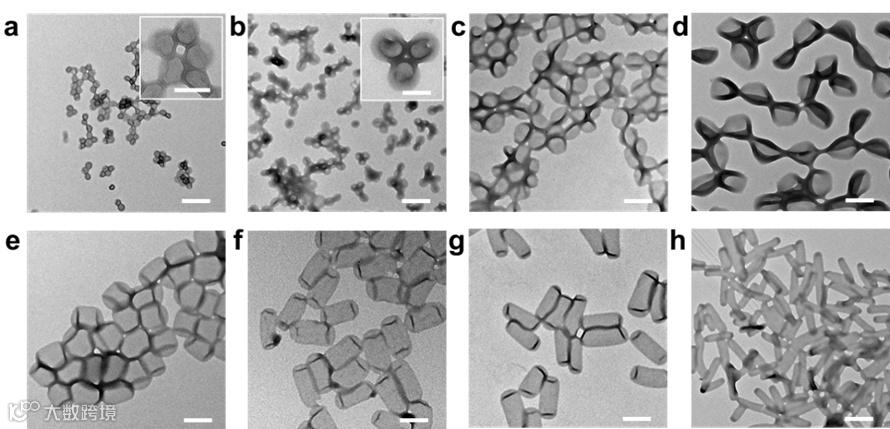

图4. 通过LSIFA制备不同尺寸和形貌的单分散高分子囊泡。

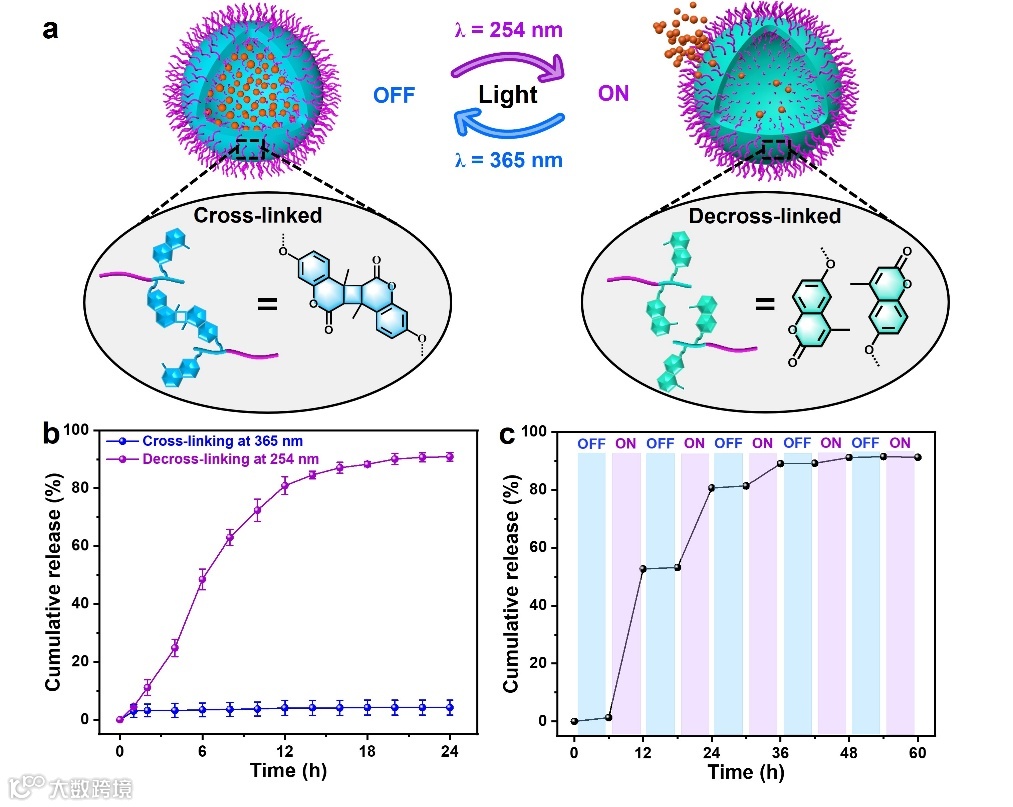

图5. 具有可调节膜通透性的高分子囊泡实现DOX程序释放。

该研究工作得到了国家级青年人才项目、国家自然科学基金、广东省基础与应用基础研究基金以及暨南大学的大力支持。

论文链接：

https://doi.org/10.1002/adma.202514207

通讯作者简介

宁印，教授，博/硕士生导师，国家级青年人才入选者，中国科协/广东省科协海智特聘专家。主要研究兴趣包括：高分子合成及其自组装、高分子-无机复合晶体、表界面材料、仿生合成等。近3年，以独立通讯作者身份在J. Am. Chem. Soc., Angew. Chem. Int. Ed.(3), Adv. Mater.等顶级期刊发表了系列原创论文；申请专利10件；主持国家级人才项目1项、国家自然科学基金项目2项、省部级项目3项；自2025年起受聘Chinese Chemical Letters编委，SCIENCE CHINA Materials青年编委, Interdisciplinary Materials学术编委。

课题组长期招聘博士后，名额不限，待遇从优，欢迎垂询。Email: yinning@jnu.edu.cn

注：图片版权© Wiley-VCH GmbH, Weinheim

相关进展

高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn

申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
