柔性电子技术近年来在可穿戴设备、软体机器人、人机交互等领域展现出巨大的市场潜力。然而，传统二维架构在集成密度与性能方面存在固有局限，难以满足日益复杂的应用需求。构建具备三维结构的柔性互连成为重要发展方向。目前，柔性电子的三维互连研究尚处于起步阶段，仍面临材料、结构、界面与信号完整性等多方面挑战。
近日，复旦大学李卓教授团队在《Advanced Materials》上发表题为《Three‐Dimensional Interconnect Technologies for Advanced Flexible Electronics》的综述文章，系统总结了在应对互连材料、层间互连、软硬界面、信号串扰等关键挑战方面的最新进展，展示了三维柔性互连技术的典型应用，并对未来发展方向作出前瞻性展望。

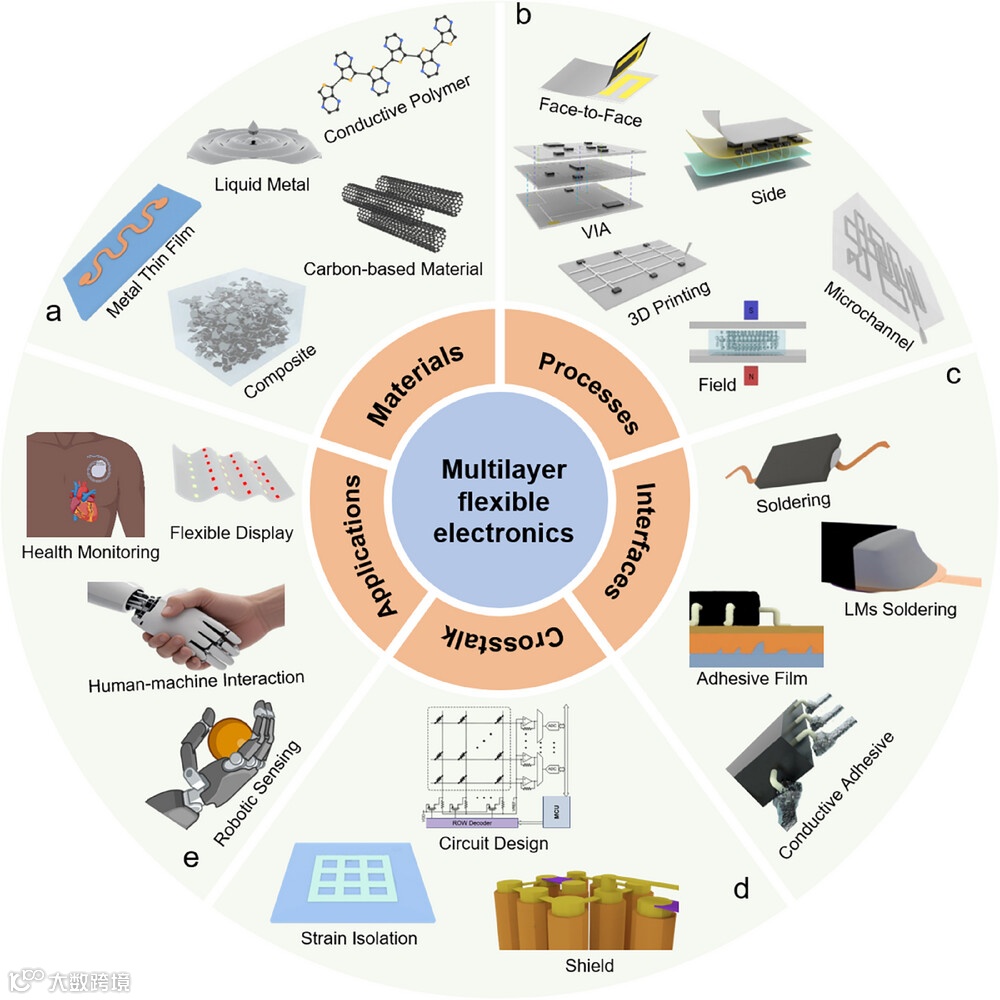

图1 综述框架与核心内容
文章指出，互连材料需兼顾高导电性、大拉伸率、循环变形下的机电稳定性，并实现高密度精细布线。文中系统评述了金属材料、无机纳米材料、导电聚合物及导电复合材料如何通过结构设计、图案化方法或组分调控来应对上述挑战。
图2 结构化金属薄层实现金属互连的可拉伸性

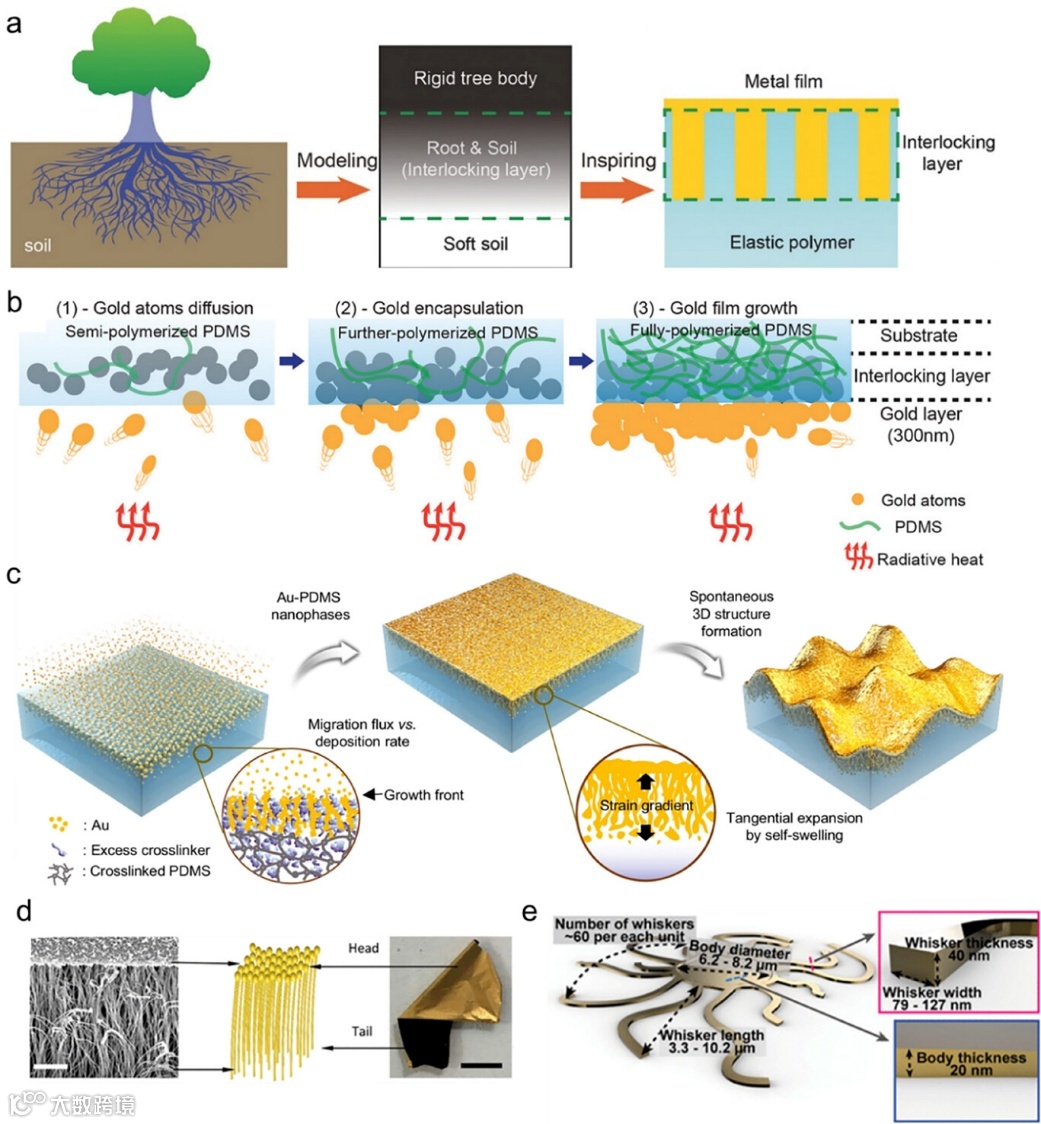

图3 金属化弹性体表面实现金属沉积位置与形态的精确控制，提升拉伸状态导电性

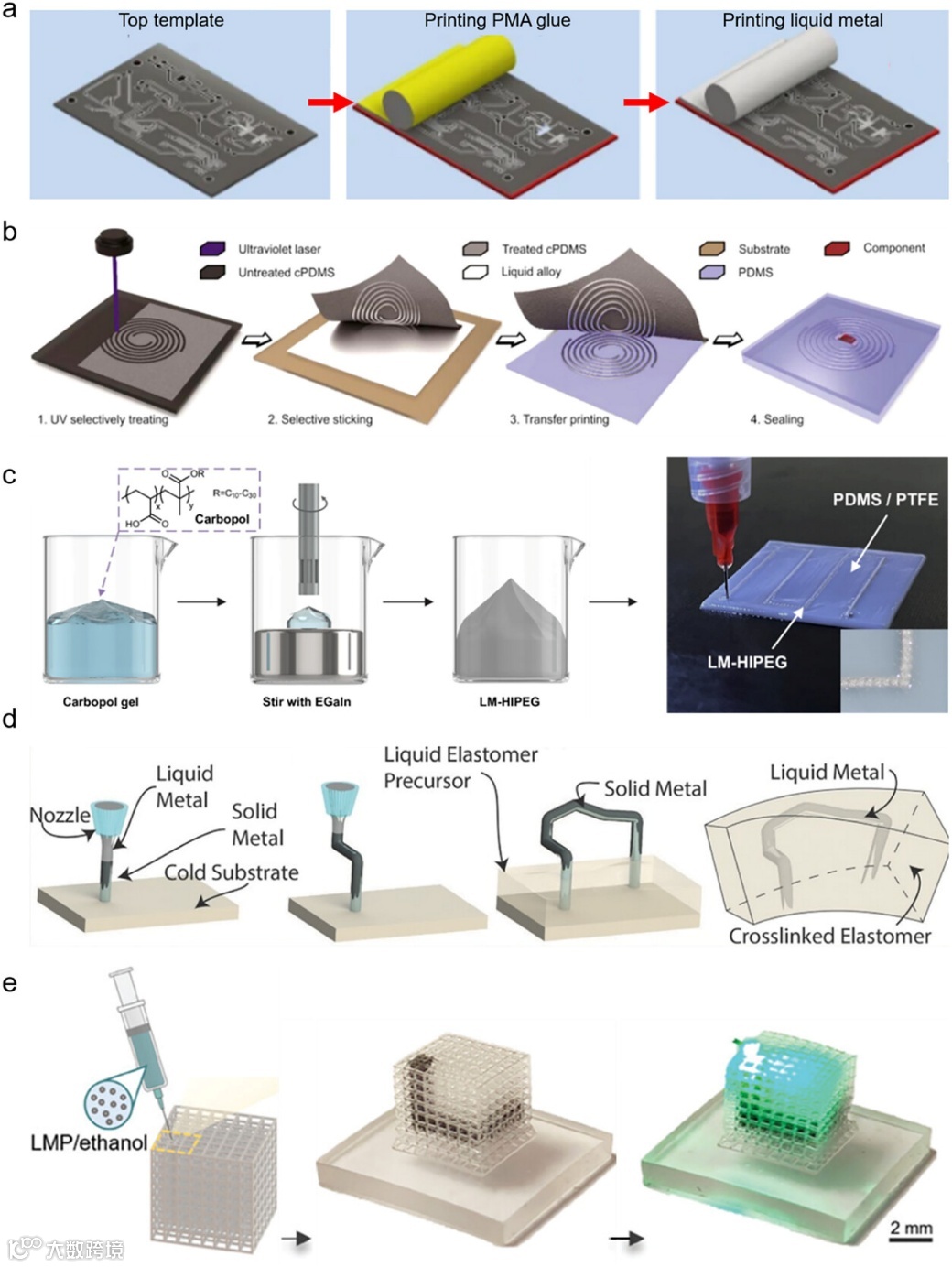

图4 通过润湿性调控、流变改性、相转变及图案化填充通道等方法实现液态金属高分辨率布线

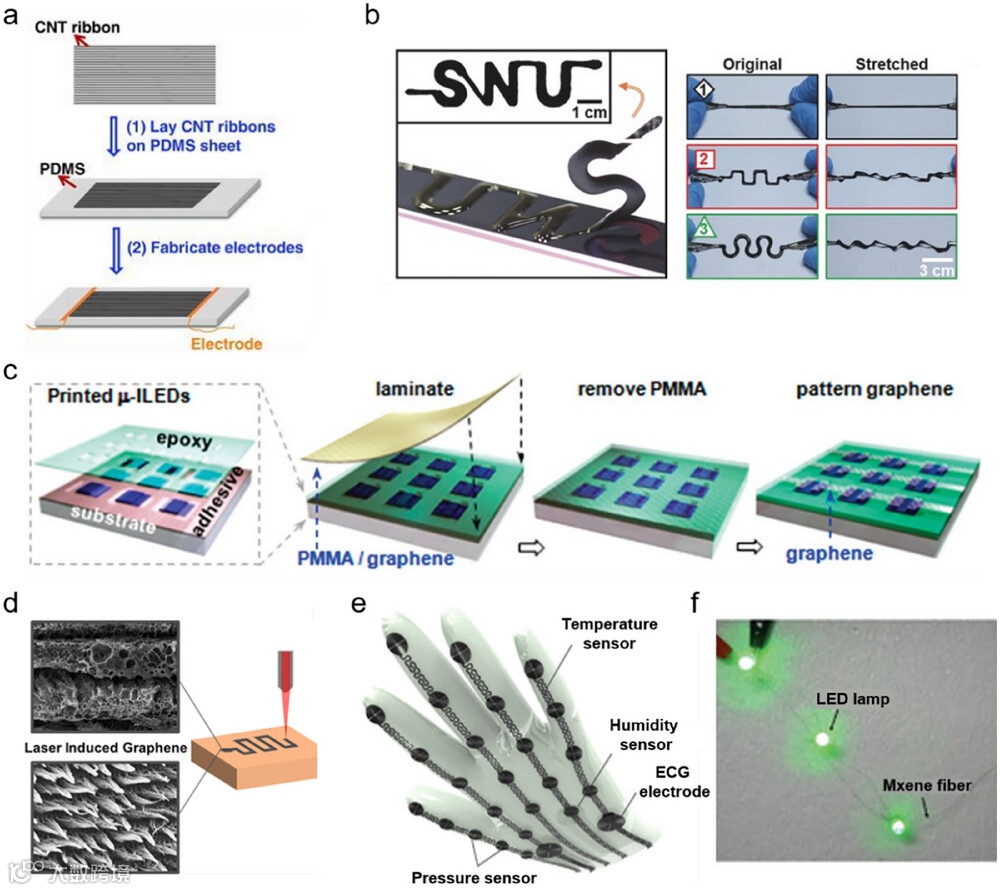

图5 无机纳米材料具备高机械鲁棒性与可调电学性能

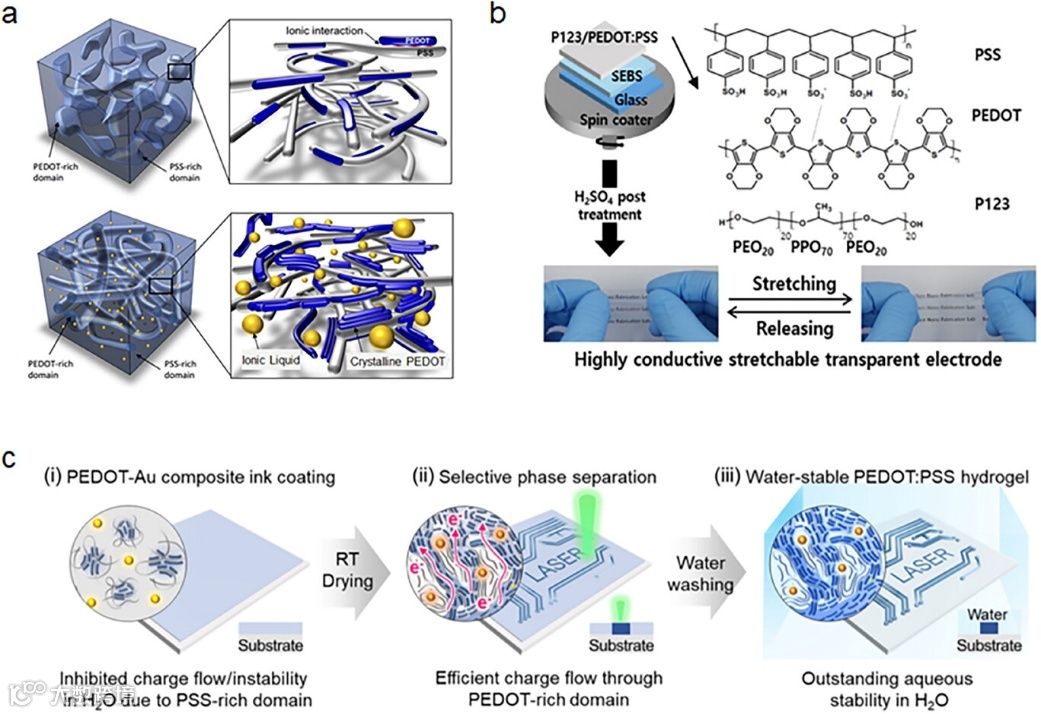

图6 导电聚合物具有天然柔性，可通过聚合物共混或小分子添加剂提升机电性能

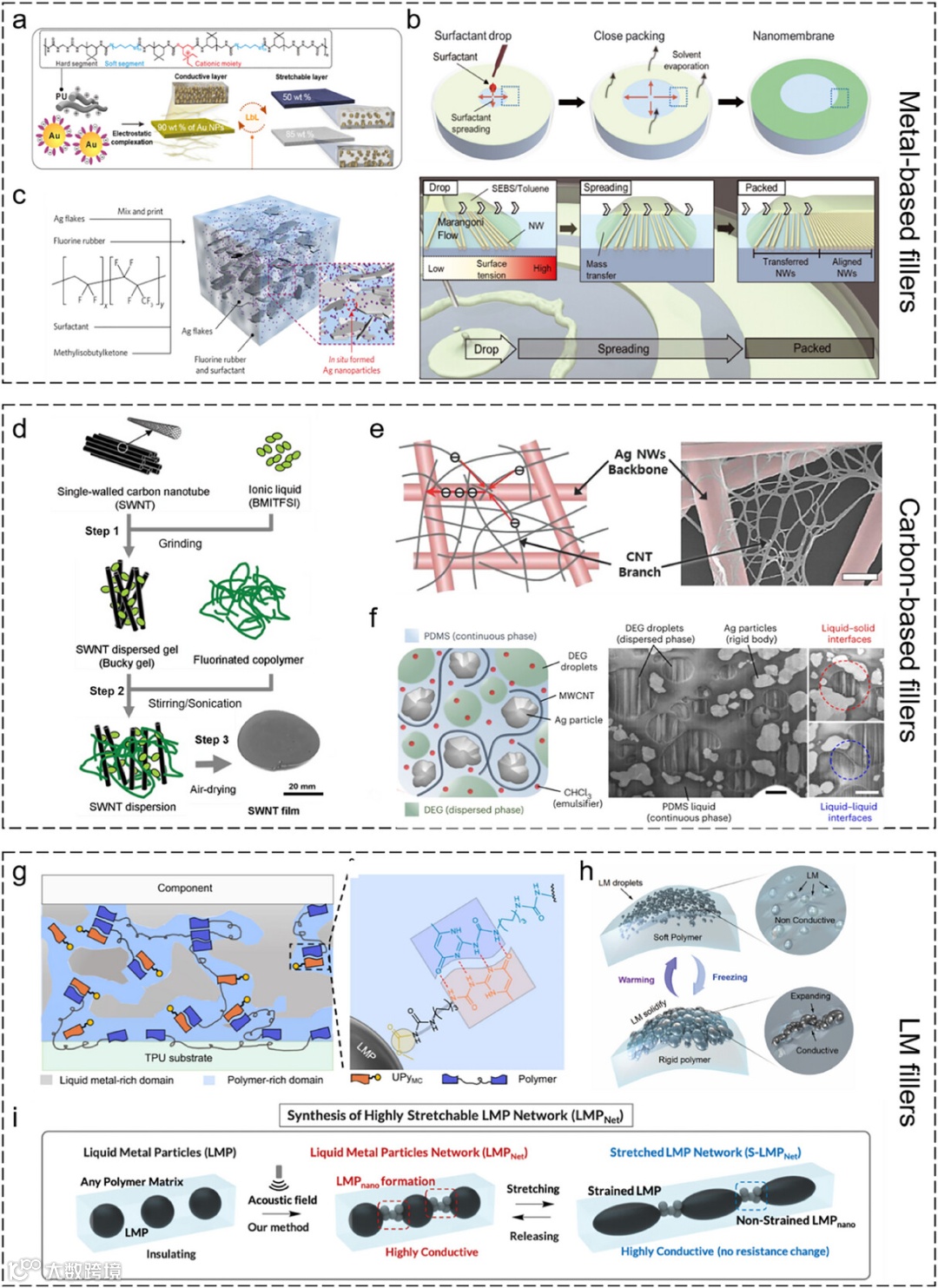

图7 导电复合材料通过填料类型、形态与体积分数的策略性选择，以及渗透网络与界面相互作用的精细设计，实现机电性能可控调节
层间互连的挑战在于实现多层结构，并在弯曲、扭曲、拉伸等复杂变形下保持导电性与机械完整性。文章将现有层间互连策略归纳为六类并分析其优劣：
侧向互连：沿器件侧面布线。优点：设计简单。缺点：互连密度低、信号路径长、易引入寄生效应。
面面对接互连：采用各向异性导电胶或直接键合技术（如等离子辅助键合、弹性导电微桥、BIND界面技术）。优点：结构简单、制程便捷。缺点：通常仅适用于双层结构。
垂直通孔互连：在柔性层中钻孔并填充导电材料（如焊料、电镀铜、导电胶、液态金属）。优点：高密度、短路径连接。缺点：可能削弱机械性能。
直接3D打印互连线：使用功能性墨水（如银纳米颗粒墨水、液态金属、导电复合材料）直接打印三维导电结构。优点：减薄器件、快速定制。缺点：墨水种类有限、性能要求高。
微通道填充：在弹性体中预制三维微通道网络并注入液态金属。优点：快速构建复杂互连。缺点：微流道加工难度大、存在泄漏风险。
场辅助垂直互连：借助重力、磁场等引导导电材料形成垂直连接。优点：适用于大面积制造。缺点：材料兼容性受限。

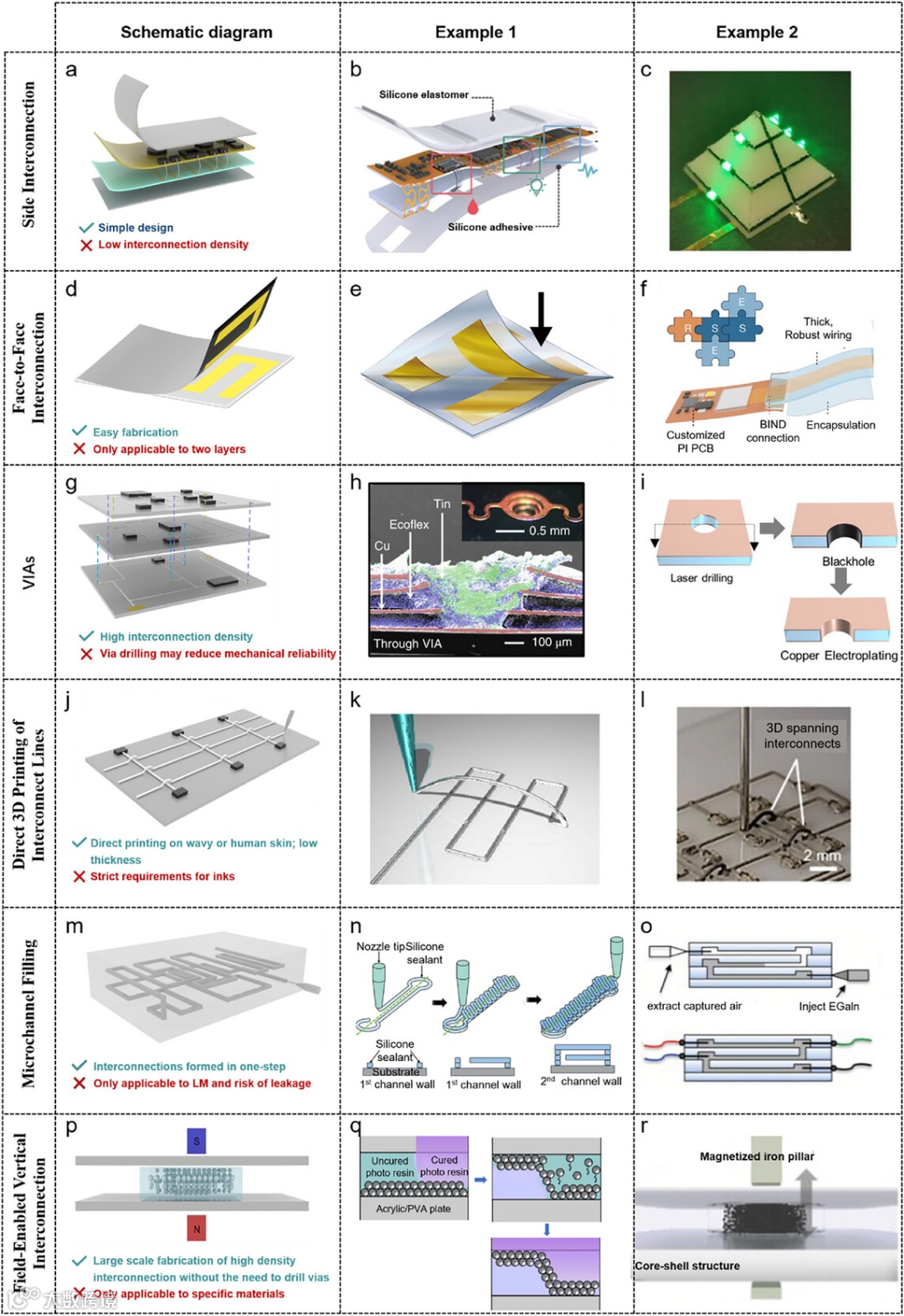

图8 3D互连构造策略
刚性电子元件与柔性互连之间实现稳定键合是另一关键挑战。二者模量不匹配易导致界面应力集中，引发疲劳开裂；多层结构中的机械性能、热膨胀系数及工艺差异也会加剧分层风险。文章总结了当前主要应对策略：
传统焊接：具备高粘接强度与导电性。缺点：焊点模量高、应力集中，高温过程可能损伤柔性基底。需选用低熔点无铅焊料并确保焊盘清洁。
液态金属焊接：可实现低温焊接，具备本征可变形性。缺点：结合力较弱，存在泄漏与短路风险，镓基液态金属可能腐蚀金属引脚。
导电胶：弹性体基导电胶兼具电气连接与应力缓冲功能。缺点：粘接强度偏低，可通过引入官能团、使用偶联剂、构建双网络等方式增强。
胶膜：非导电胶膜需与电气连接过程分离；导电胶膜（如各向异性导电膜、热活化/溶剂活化胶膜、BIND膜）可同步实现电气与机械互连，部分支持“即插即用”。

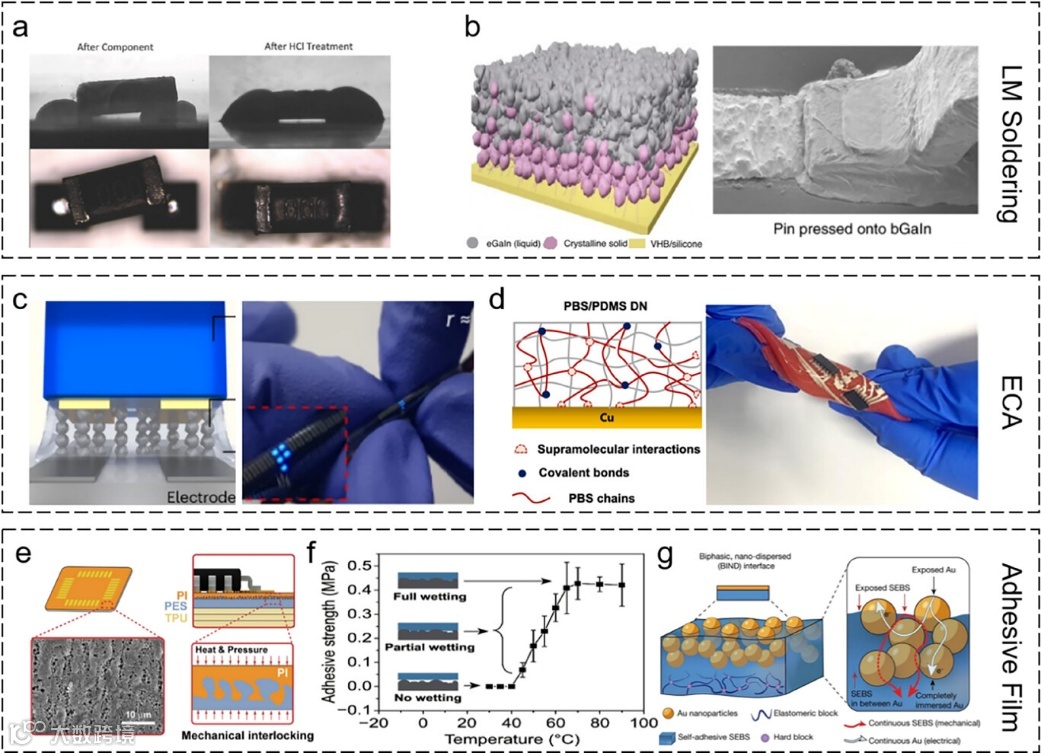

图9 刚性元件与柔性电路的连接
随着集成密度提高，信号串扰问题日益突出。高密度布线使线间距缩小至微米级，拉伸状态下间距进一步减小，导致耦合电容与电感急剧上升。文章梳理了当前缓解策略：
应变隔离：采用局部硬化、软中间层、孔洞结构等抑制应变传递。
信号处理：利用频率编码架构，或通过电压反馈法、零电位法等电路设计消除寄生通路。
布局优化：增大布线间距，优化通孔几何形状与纵横比。
屏蔽设计：采用接地屏蔽通孔（全包围或交错排列）或同轴通孔结构增强隔离。

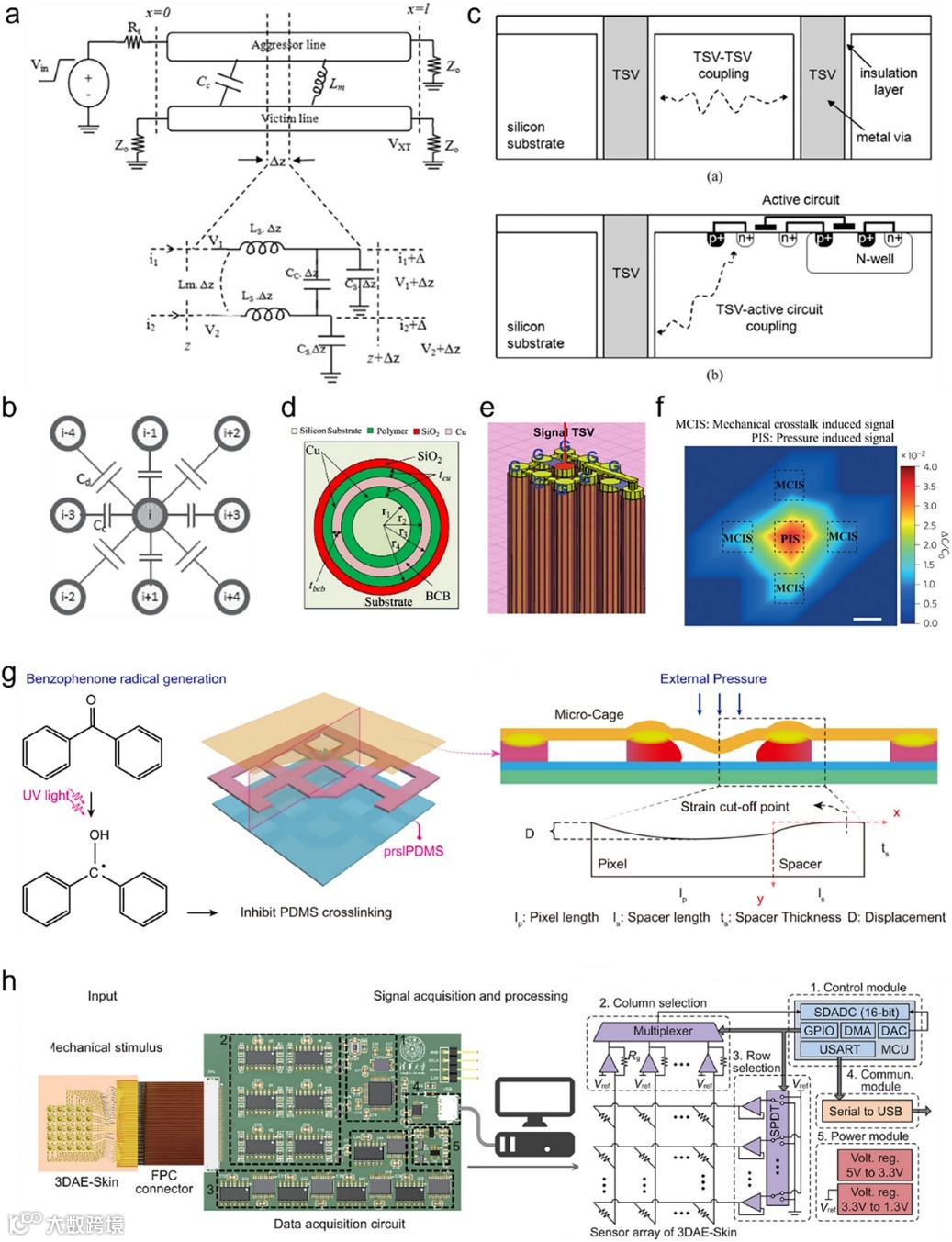

图10 信号串扰抑制策略
文章进一步展示了三维柔性互连在多个领域的代表性应用：
健康监测：三维互连将多功能单元集成于紧凑贴片系统中，实现高密度、多功能、长期可穿戴监测。
机器人传感：赋予机器人电子皮肤多模态感知能力（压力、应变、温度、湿度），实现类人多模态感知与解耦，增强环境交互能力。
人机交互：多层器件可高密度采集生理电信号，实现高精度意图识别与直观交互。
柔性显示：通过层间通孔连接阳极与阴极布线，实现无交叉、高分辨率、高拉伸性LED显示阵列。

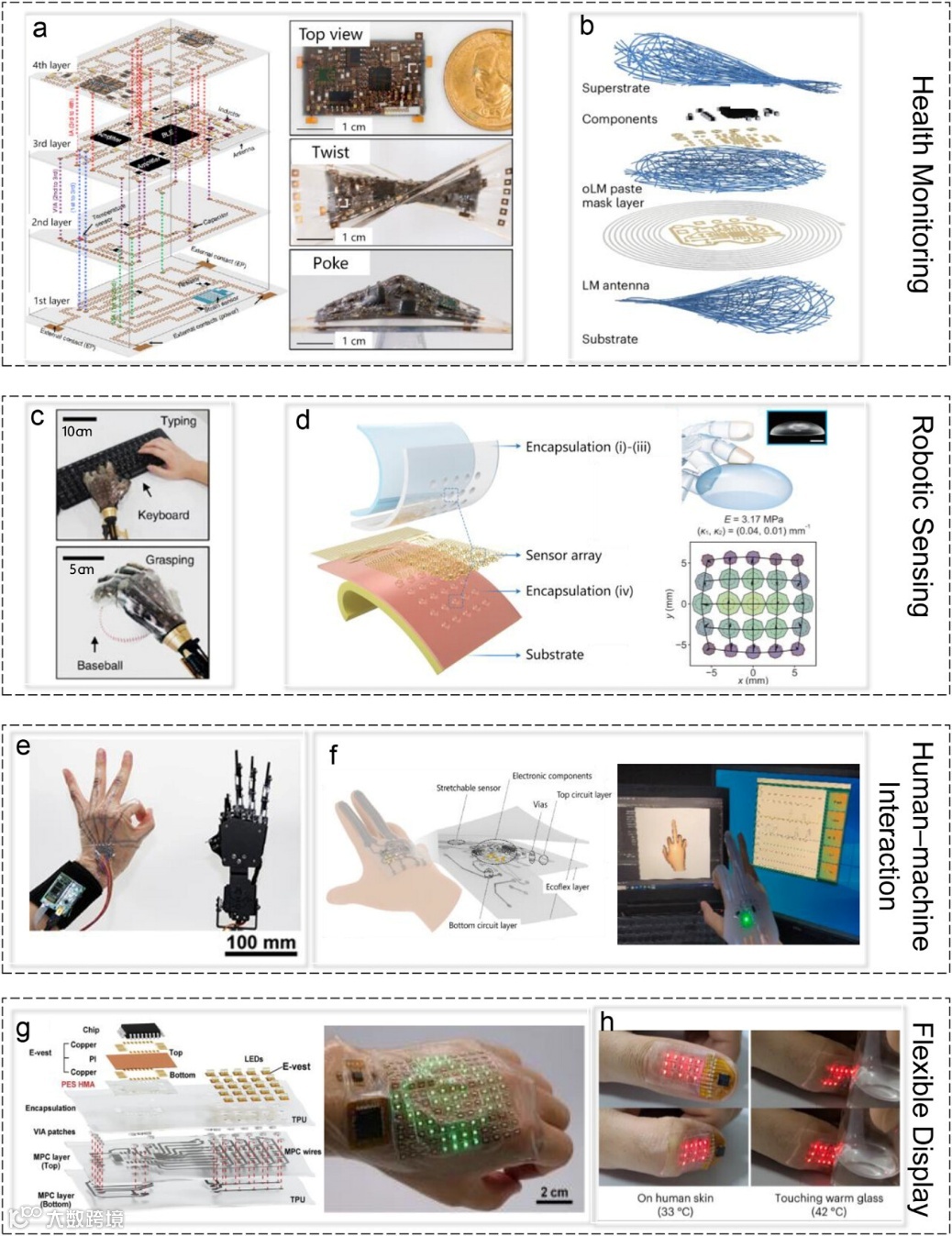

图11 3D互连的应用案例
最后，文章展望了三维柔性互连技术的未来研究方向，包括：1. 超精密层间对准技术；2.可靠的热管理策略；3. 端到端信号完整性保障；4. 标准化接口与模块化架构，支持即插即用与便捷更换。
原文链接：
https://doi.org/10.1002/adma.202510294
相关进展
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
点
这里“阅读原文”，查看更多
