随着AI算力狂飙、电子设备越做越迷你，“发热宕机”早已不是新鲜事——手机玩游戏发烫、服务器高负载降频、5G基站因过热罢工…单位面积热功耗翻倍增长，散热成了制约科技进步的关键瓶颈！而在这场“降温大战”中，有个低调的“幕后英雄”始终在线——它就是热沉材料！今天就带大家扒一扒这款热管理黑科技，看看它凭什么让电子设备持续“冷静”，还有哪些颠覆行业的新进展～
先搞清楚核心问题：热沉材料到底是什么？
简单说，它就是电子元件的“热量黑洞”——由高导热材料制成，直接贴靠热源，像吸管一样快速吸走热量并扩散，避免器件因过热性能衰减或宕机。

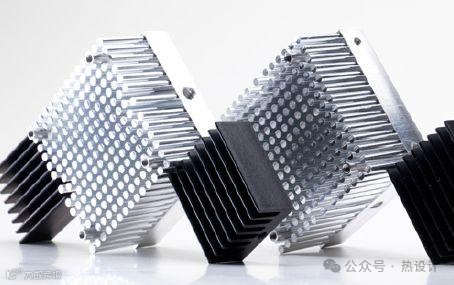

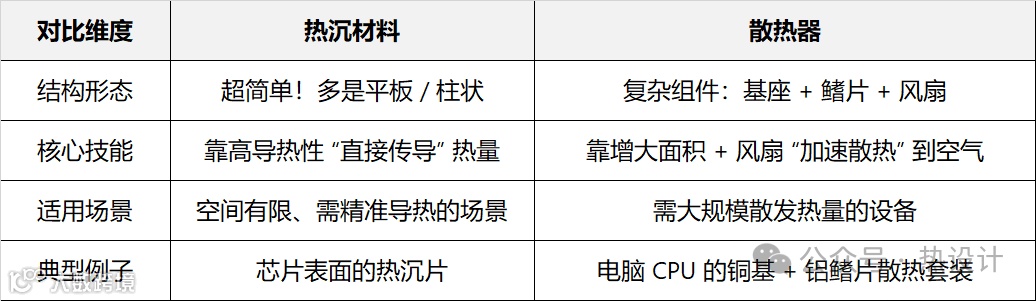

但很多人会把它和散热器搞混，其实二者是“互补兄弟”，分工完全不同:
简单理解：热沉负责“快速吸热传导”，散热器负责“高效散发热量”，二者配合才能搞定复杂散热需求～
热沉材料家族盘点
热沉材料的核心实力全看“导热率”（单位W/(m·K)，数值越高散热越强），从初代到第四代，材料迭代堪称“散热军备竞赛”：
传统金属派：性价比担当
铜：导热率398W/(m·K)，导电性好易加工，可惜和芯片热膨胀差异大，得镀镍防氧化，是电子设备里的“老熟人”；
铝：导热率237W/(m·K)，轻且便宜，但耐腐蚀性差，只能扛低功率场景；
银：导热率429W/(m·K)，性能天花板！但成本太高，只在高精度元件中“偶尔亮相”。
复合升级派：兼顾性能与适配性
钨铜/钼铜合金：结合钨钼的低热膨胀和铜的高导热，导热率200300W/(m·K)，早年是航天军工、卫星天线的“专属散热官”；
碳化硅/铝（SiC/Al）：又轻又能扛，导热性拉满，是航空航天设备的散热首选；
金刚石/金属复合：重点黑马！金刚石导热率超2000W/(m·K)，和铜/铝复合后，导热率可达5501200W/(m·K)，还能灵活调整形状，堪称第四代热沉材料的“王牌”。
陶瓷&碳基派：特殊场景专属
陶瓷材料：氮化铝（310W/(m·K)）绝缘性拉满，适合激光芯片；碳化硅（270W/(m·K)）耐高温，LED灯里随处可见，关键是成本低，小尺寸只要几毛钱；
碳基材料：人造金刚石导热率超2000W/(m·K)，硬度还最高，但脆性强、加工难；石墨烯理论导热无敌，可惜目前受限于制备工艺，还没大规模应用。
其他选手：小众但实用
硅铝合金（120W/(m·K)）轻量化适配封装需求，不锈钢虽导热差，但成本低，能扛特殊环境，各有各的用武之地～
这里给大家整理了主流材料的代表厂家，想深入了解的可以码住：
钨铜/钼铜合金：安泰天钼、六晶科技、陕西普微电子；
陶瓷材料：天岳先进、天科合达、国瓷新材料；
金刚石基材料：元素六、黄河旋风、有研工程研究院、赛墨科技。
根据数据，2023年全球半导体热沉材料市场规模已达12.7亿美元，而且还在稳步增长～目前陶瓷热沉因成本优势占比最大，但未来的增长核心绝对是金刚石热沉材料！
为什么金刚石材料能领跑？一方面是AI算力服务器、6G基站、高端光模块等设备的散热需求越来越苛刻，传统材料早已扛不住；另一方面，金刚石/金属复合技术不断成熟，成本逐步下降，正在从“军工专属”走向民用市场。
从初代铜铝材料到第四代金刚石复合材料，热沉材料的进化史，就是一部“追求更高导热率”的奋斗史。未来，随着大尺寸金刚石加工技术突破、复合工艺升级，这款散热黑科技还将解锁更多可能——让电子设备彻底告别发热焦虑，为AI、5G/6G、航天等领域的发展扫清障碍～
