二次系统数字图纸全流程应用
南京雅宸众联电力技术有限公司始终致力于数字图纸技术的研发与应用，自国调发布《推进继电保护智能运检技术应用工作方案》以来，雅宸公司快速响应，通过一年多的深化研究，已实现从110kV到750kV、从智能站到常规站等全类型变电站的数字图纸建设与应用覆盖，总结出一套贯穿“设计-施工-验收-运检-改扩建”的全流程数字图纸解决方案该方案不仅涵盖新建站的正向设计与存量站的翻模服务，更延伸至无纸化施工智能辅助验收、在线管控平台及二次系统在线监测等多个关键环节，全面推动变电站运维向数字化、可视化、智能化转型，有效提升电网安全与运维效率。
一、二次系统智能设计
基于DL/T 2765—2024《输变电工程逻辑模型规范》进行SPD建模，对新建站和存量站不同场景，提供针对性解决方案，同时通过总结建模过程中遇到的问题和经验，在国网经研院的牵头下，参与企标的制定工作，进一步细化和约束数字图纸SPD模型的规范要求。
新建站正向设计：

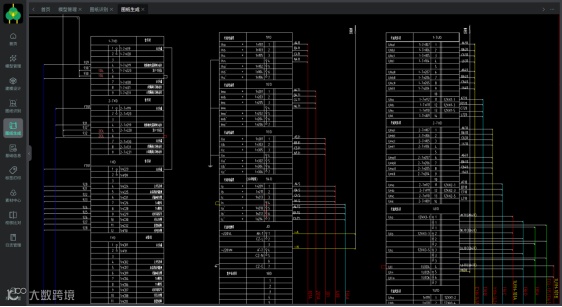

雅宸提供从装置和屏柜白图出发的建模服务，再结合输出的CPD模型，利用图模一体化的设计方式实现二次施工图设计，同步生成SPD模型，完成数字图纸正向构建。
存量站翻模服务：
针对老旧变电站图纸缺失、图实不一致等问题，雅宸基于装置白图与竣工蓝图完成SPD翻模，并提供现场勘查、模实一致性校核以及端子排图生成服务，确保模型与现场一致。
二、二次系统无纸化施工

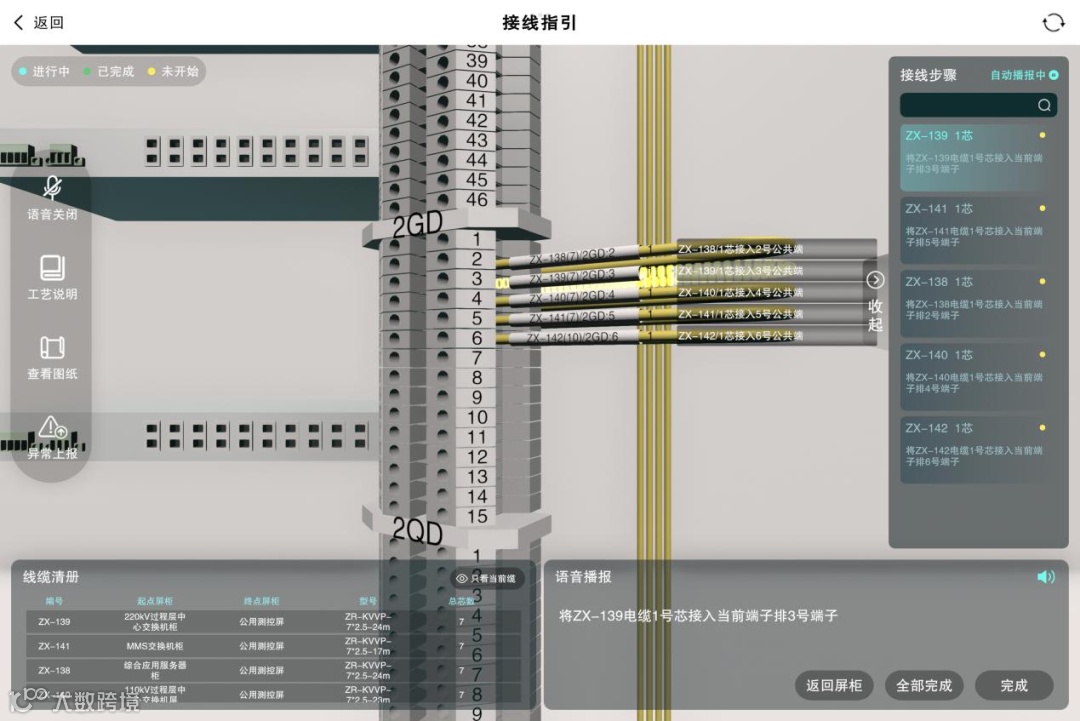

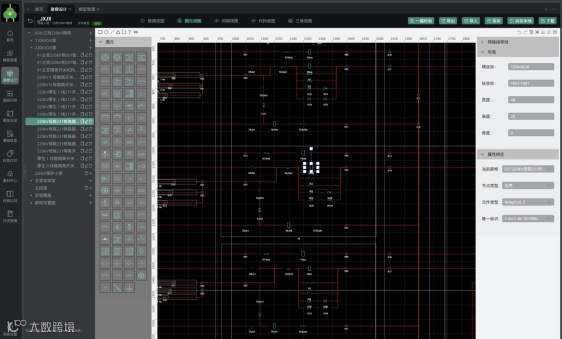

基于SPD模型，雅宸开展二次系统三维深化设计，生成装置与接线的三维可视化模型，结合语音与文字交互实现无纸化施工导航，提升接线准确性与施工效率。
三、二次系统智能辅助验收

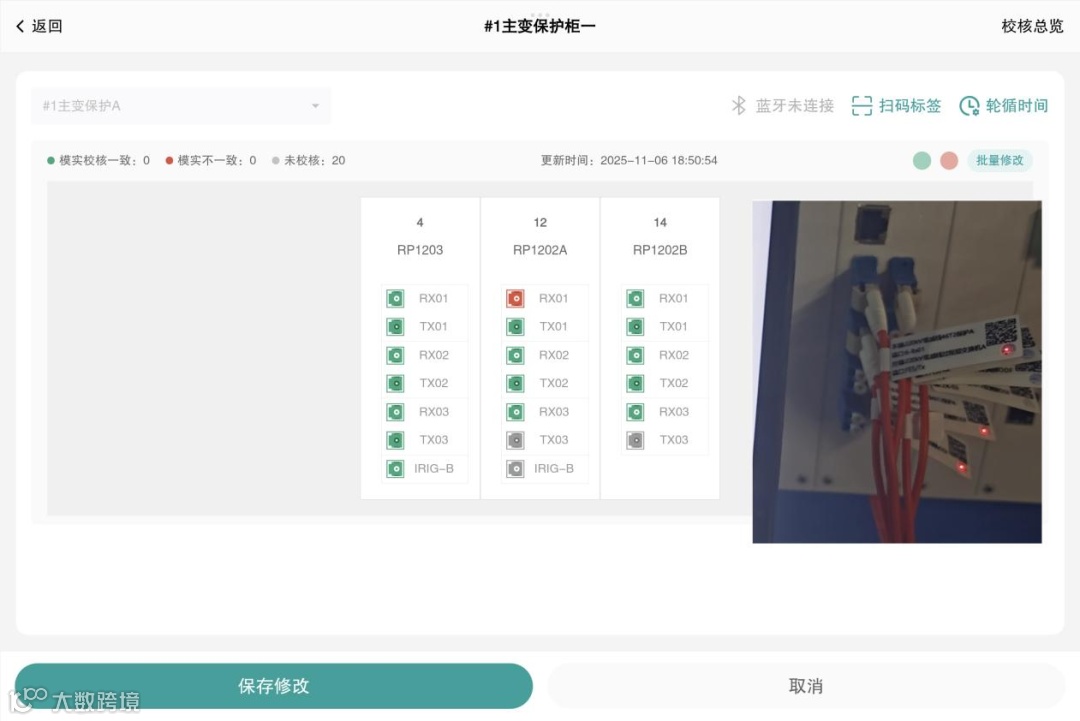

在光回路辅助验收方面，利用RFID智能发光标签的一键盘点、轮循点亮、二维码扫描多种方式智能辅助光纤接线验收。

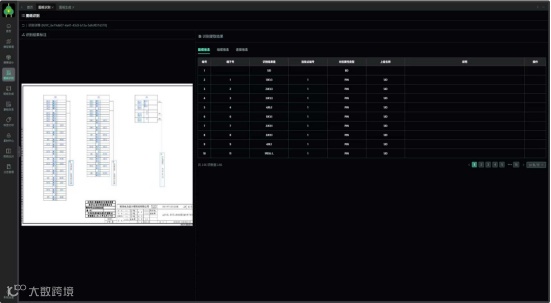

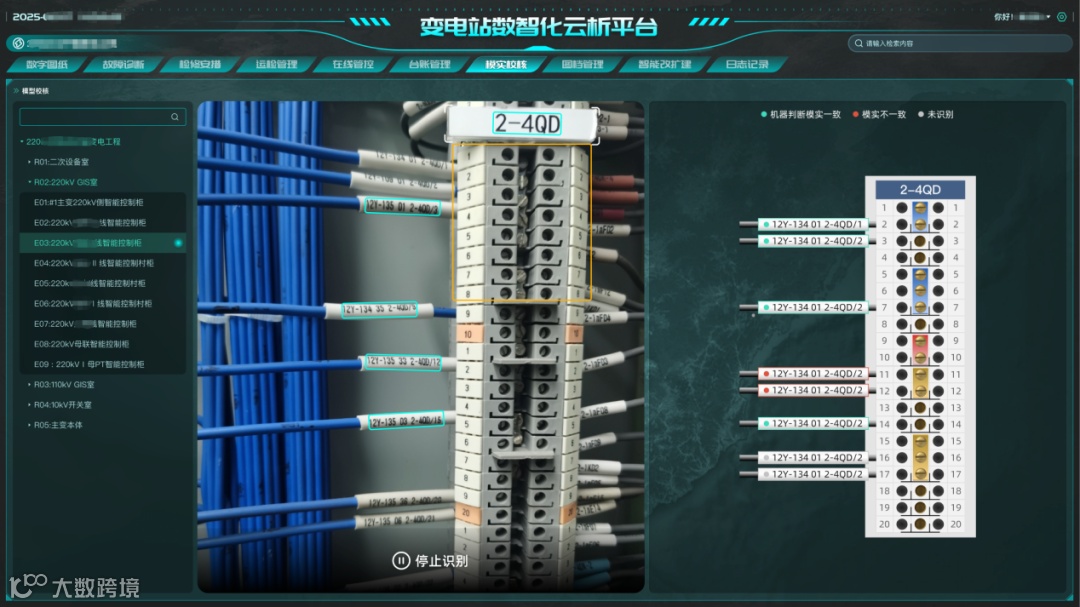

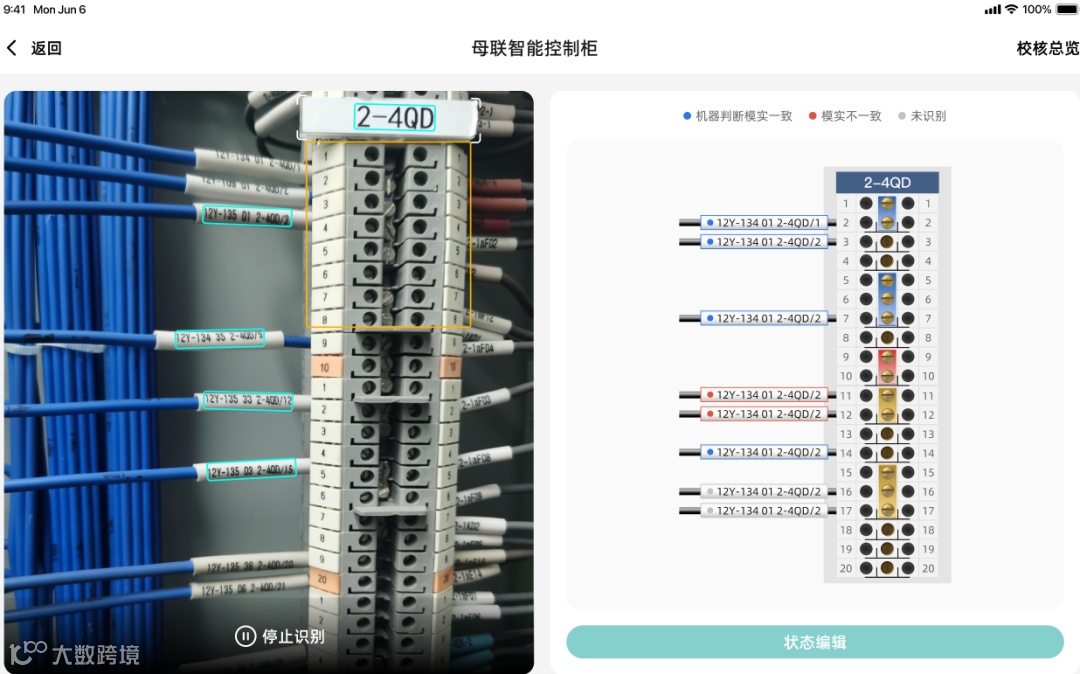

在电回路辅助验收方面，利用图像识别技术，智能识别端子排照片、视频中的实物信息，并与SPD模型进行模实一致性校核，智能辅助端子排接线验收。
四、数字图纸在线管控

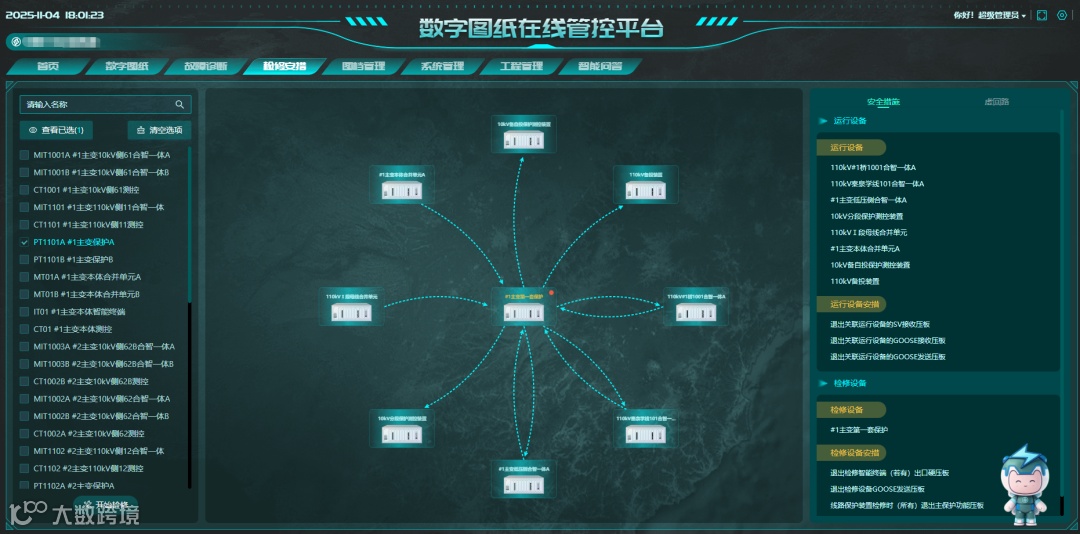

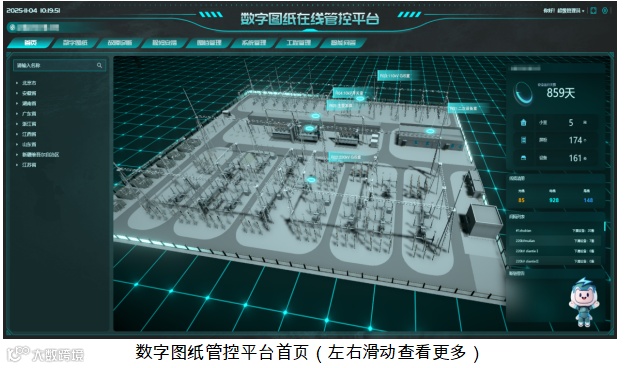

数字化模型移交运检后，基于SPD、SCD等模型实现数字图纸可视化、故障诊断、检修安措、图档管理、模型管控、台账管理、图模实一致性校核、二次作业仿真、改扩建辅助等功能（图片滑动）

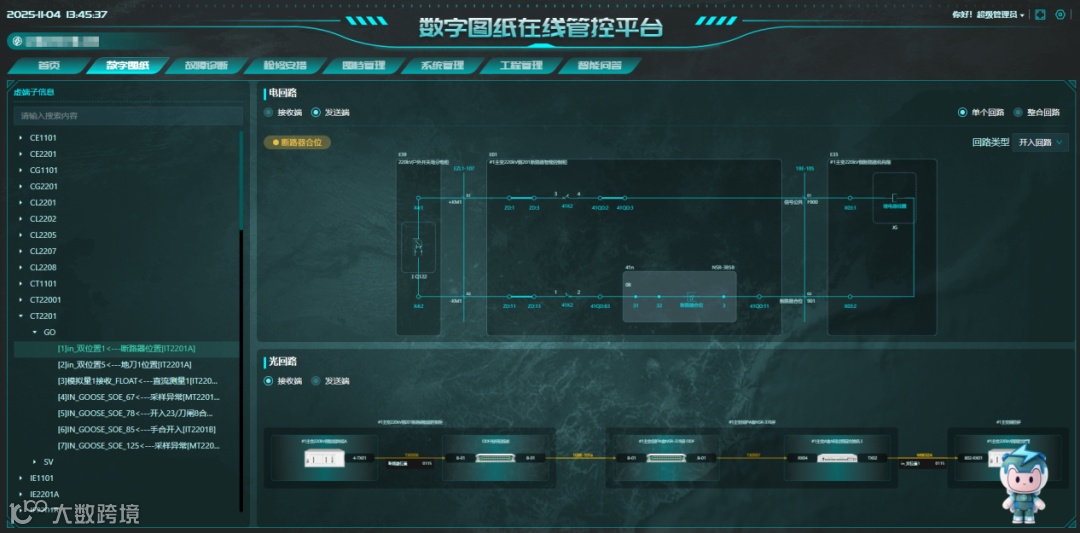

1、数字图纸可视化：包括全站物理视图、小室视图、间隔视图、屏柜实物图（含装置、端子排、空开、把手、开关、硬压板等信息）、屏间组缆接线图、光电回路全路径图、虚实回路图、装置背板接线图、端子排接线图等可视化应用等。
2、故障诊断：展示故障点光电一张图的完整路径。
3、检修安措：支持自动生成检修设备安全域和二次安全措施内容。

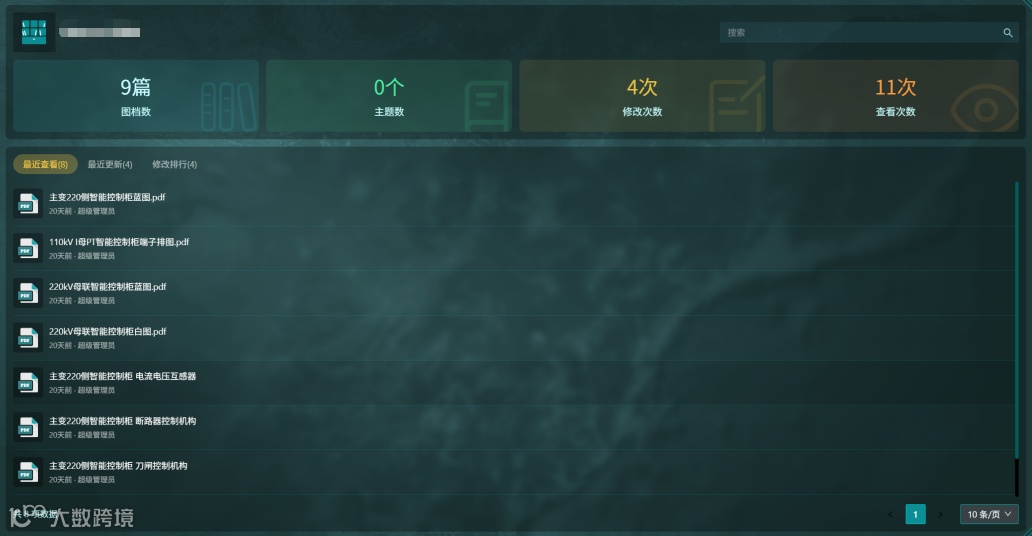

4、图档管理：支持图档修订批注、图模关联、图档检索调阅。
5、模型管理：支持模型版本追溯、签入签出闭环管理

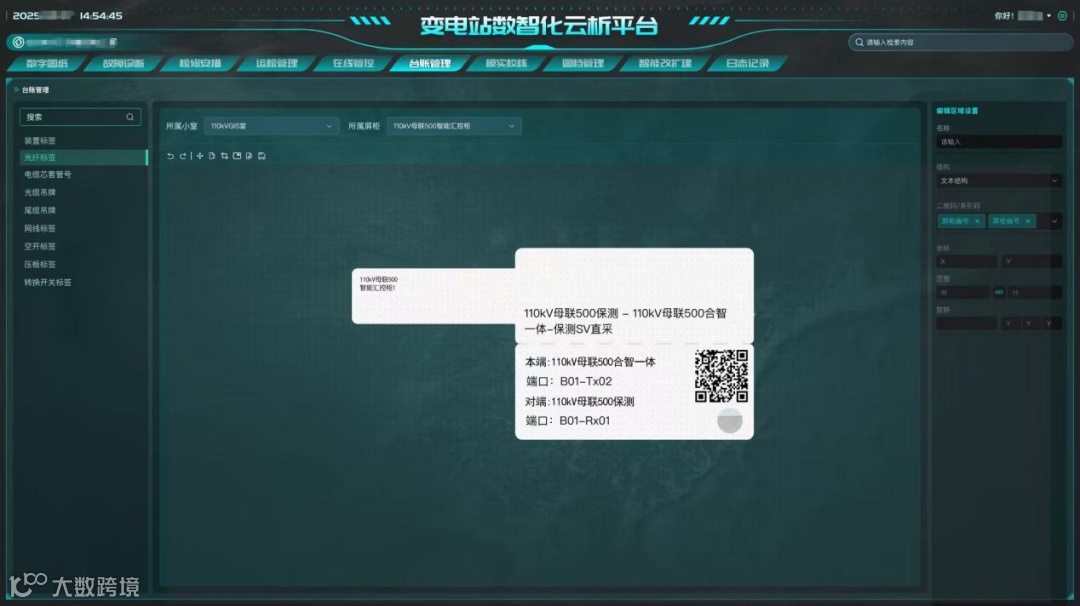

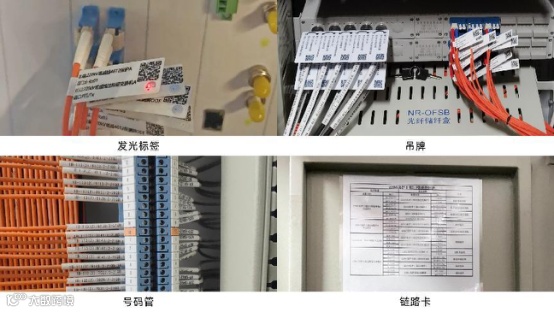

6、台账管理：对光纤标签、电缆芯套管号、光缆吊牌等标签标识进行管理，支持标签预览。
7、模实一致性校核：支持导入现场端子排等接线照片，通过图像识别与模型进行一致性校核，生成差异报告。

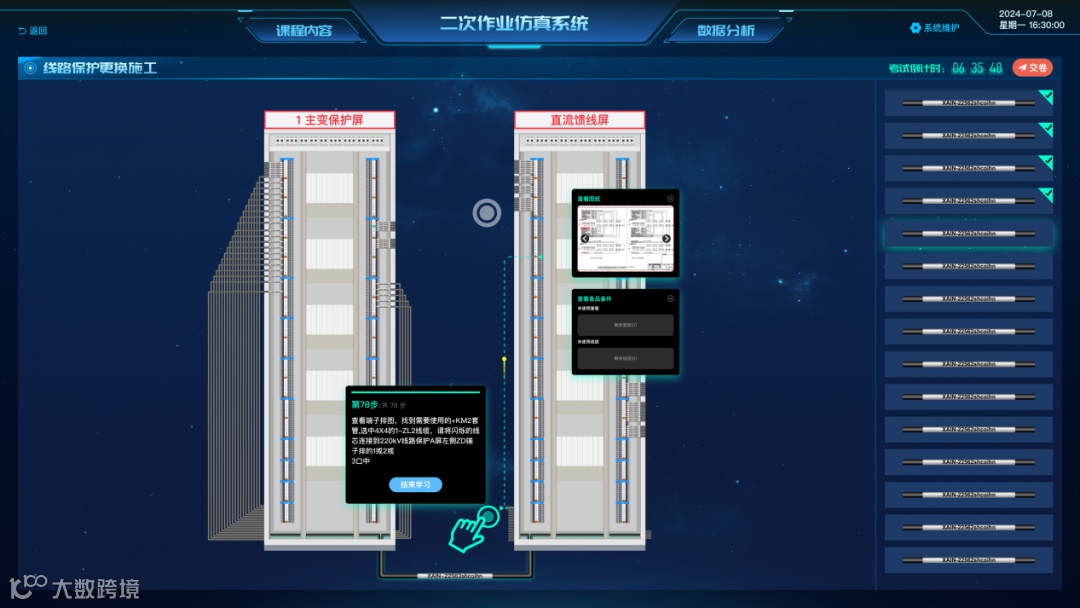

8、二次作业仿真：支持虚拟施工教学、故障场景仿真实操训练等。

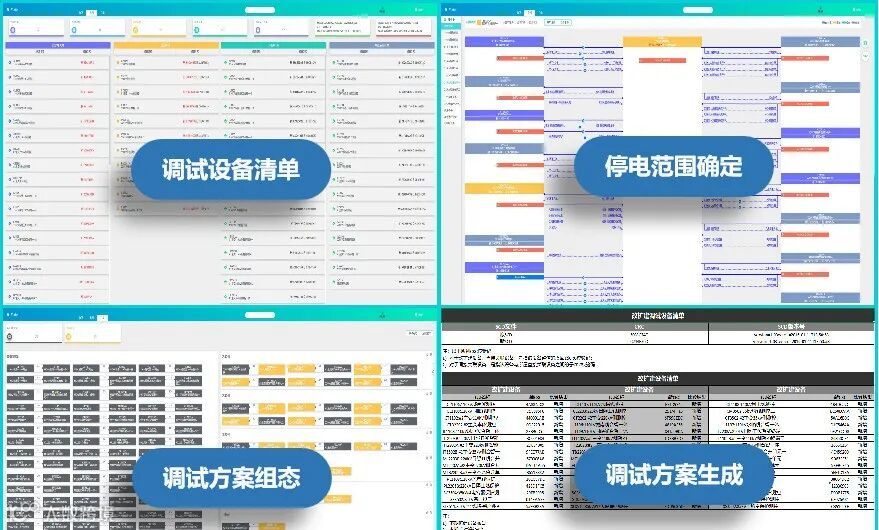

9、改扩建辅助：新旧SCD比对，自动生成改扩建调试方案。
五、二次系统在线监测

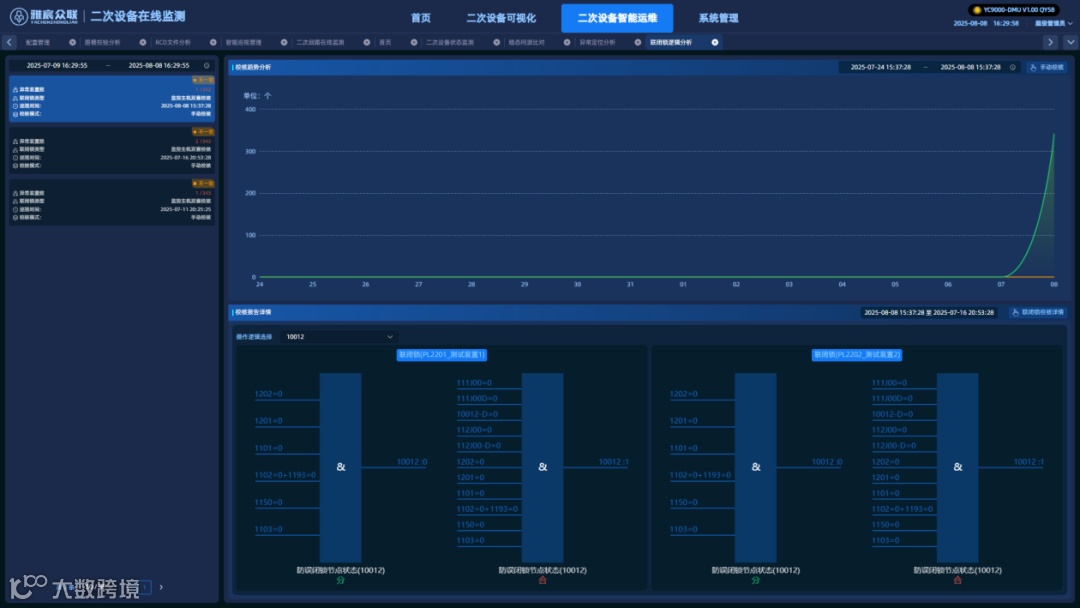

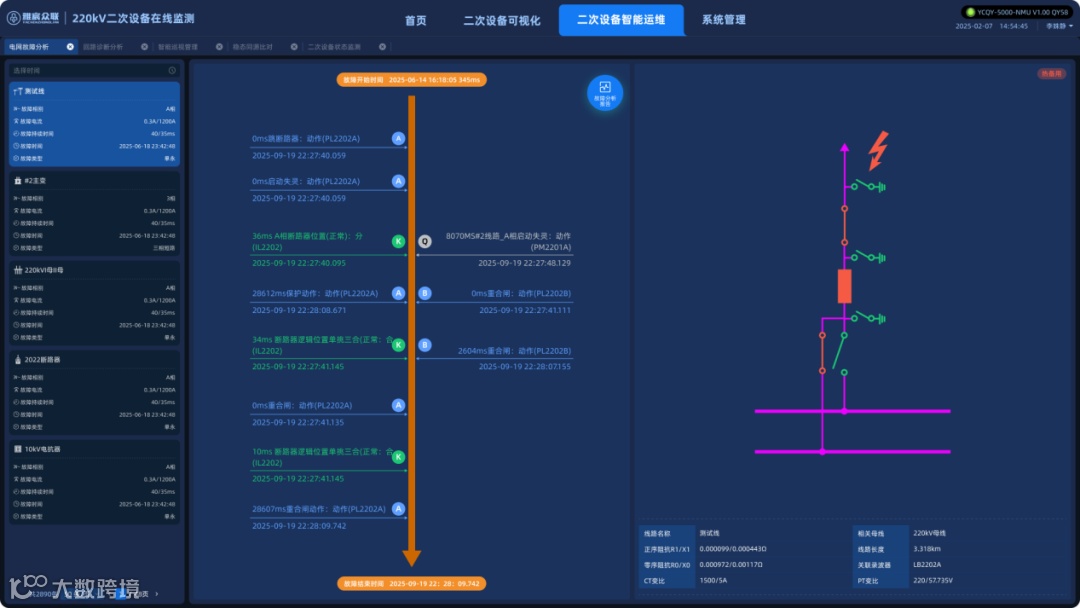

二次系统在线监测智能运检平台，集成SCD管理、主接线图可视化、二次设备状态监测、定值管理、虚实回路在线诊断、网络报文分析等核心功能。通过全景数据感知与多源信息融合，实现设备运行状态全景透视、异常精准定位与智能预警。系统具备历史数据追溯、故障过程回放、逻辑校核与联动诊断能力，构建“监测-诊断-预警-处置-回溯”的全闭环运维体系，全面提升智能变电站二次系统可靠性、运维效率与主动防御水平。具体功能如下：(图片滑动)

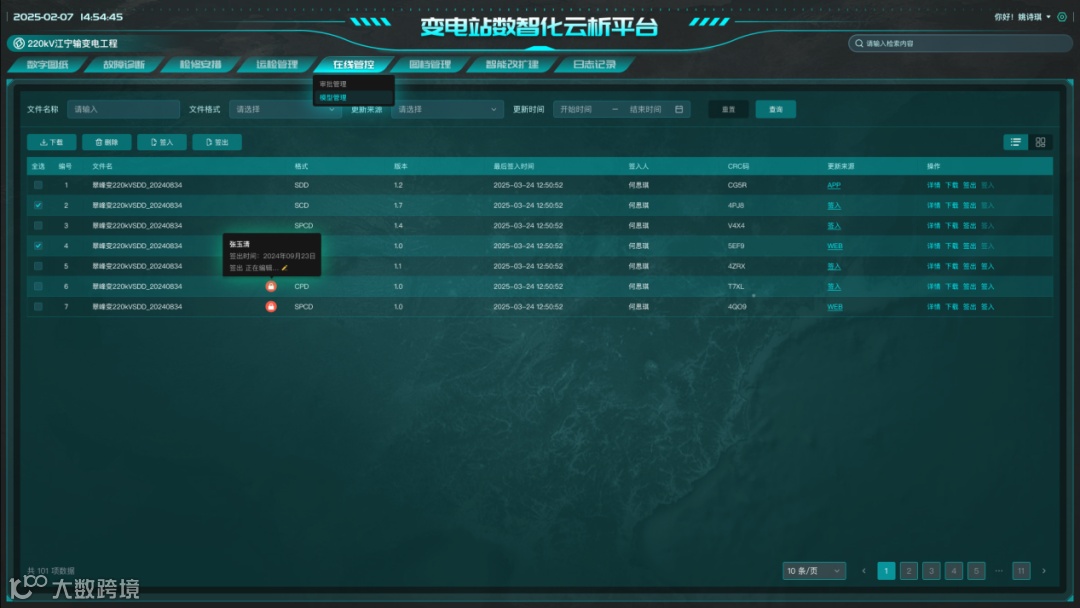

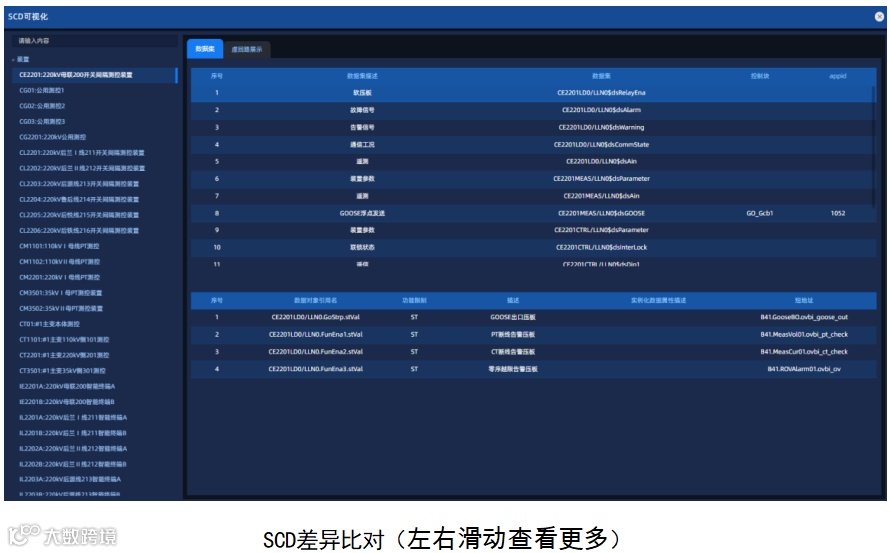

1、SCD版本管理：支持SCD文件的多版本管理与图形化差异比对，自动生成差异报告。

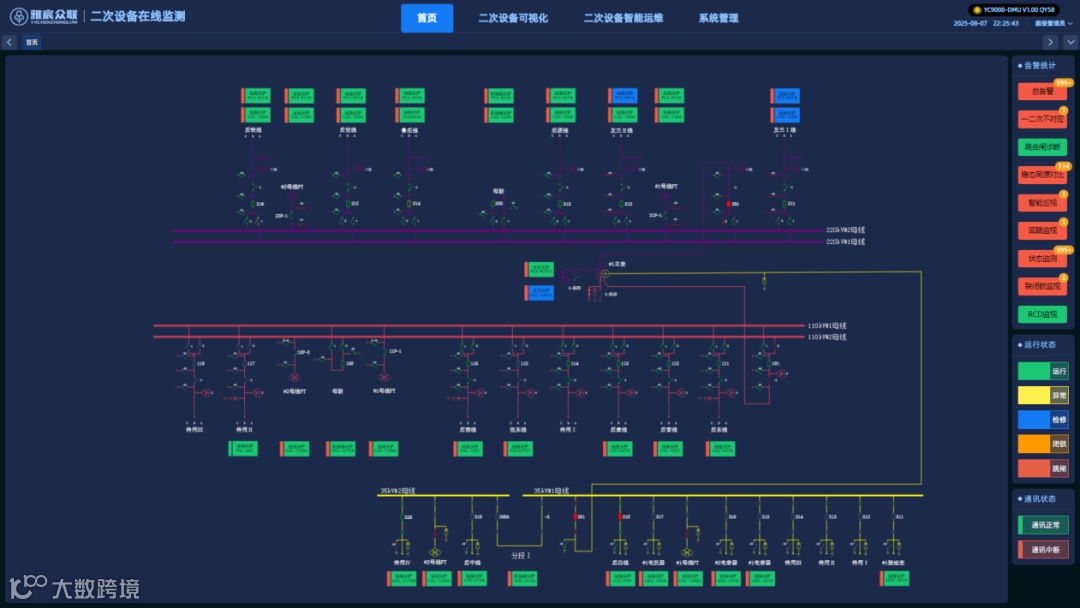

2、变电站主接线图：以主接线图为载体，动态映射一二次设备实时运行状态并智能着色。

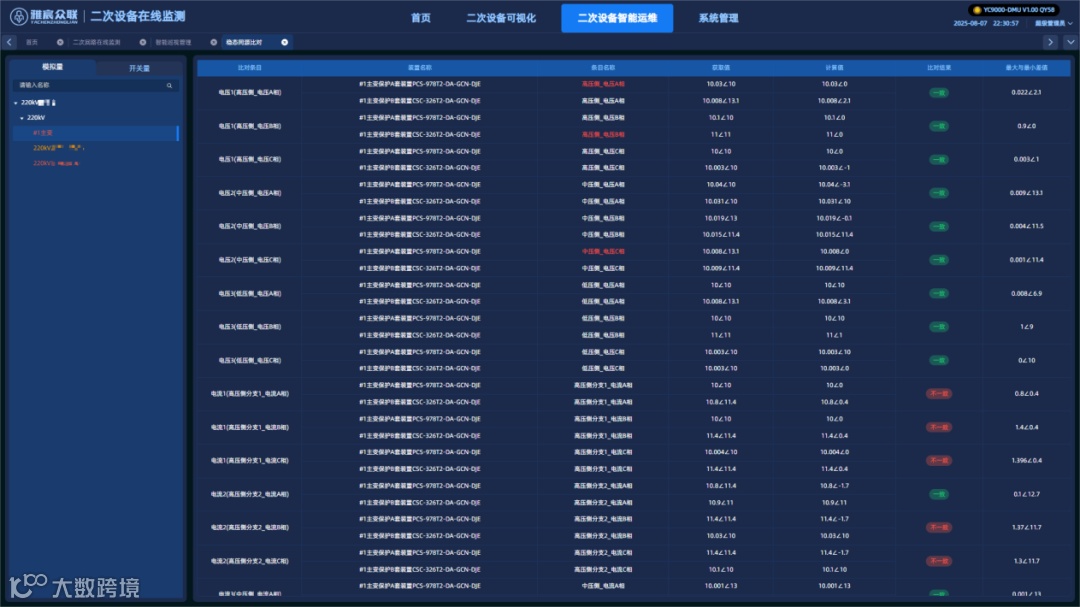

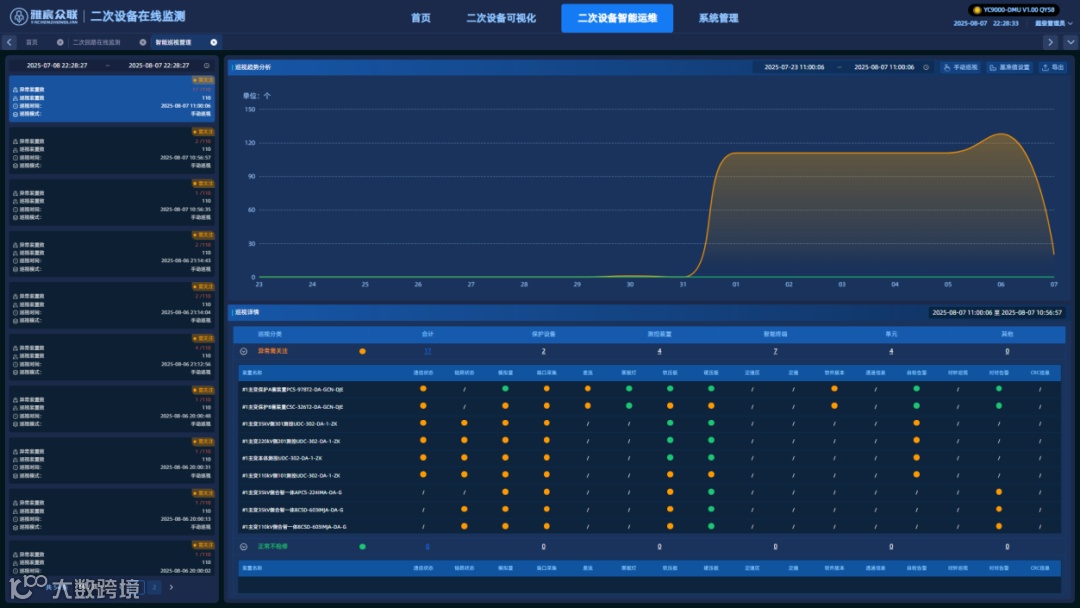

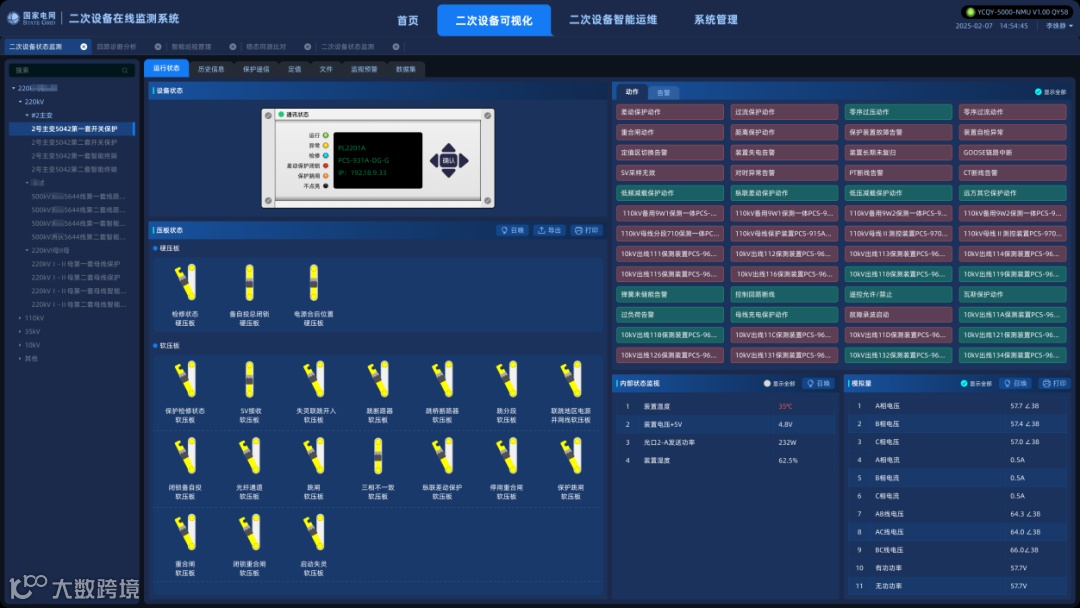

3、二次设备在线监测：实时监测保护装置运行与通信状态，全景展示压板、告警、温度等关键参数。

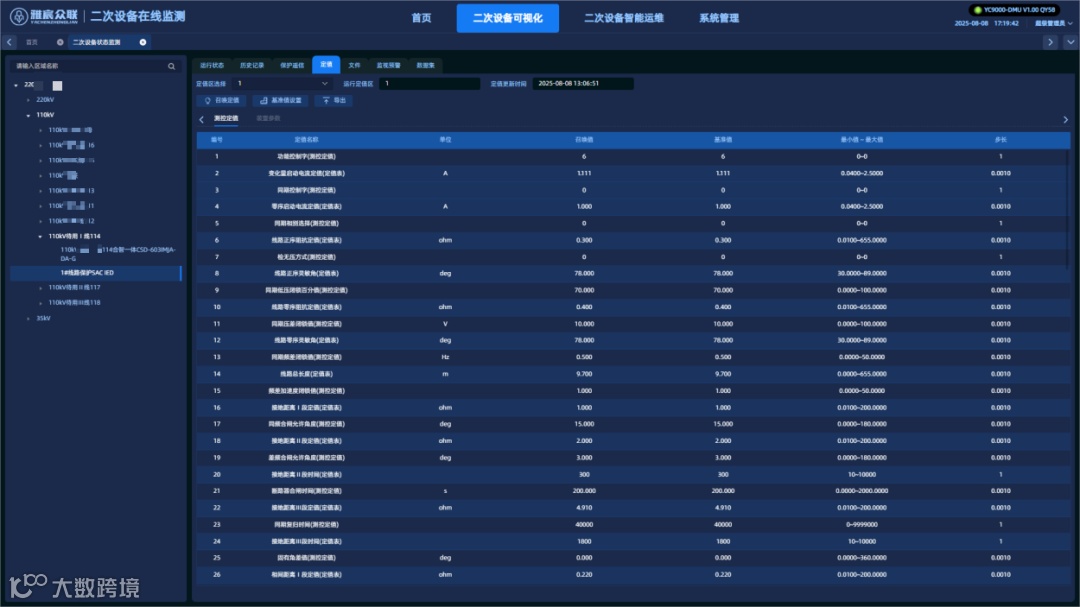

4、定值管理：在线读取保护装置定值，自动比对基准库并支持一键扫描与版本追溯。

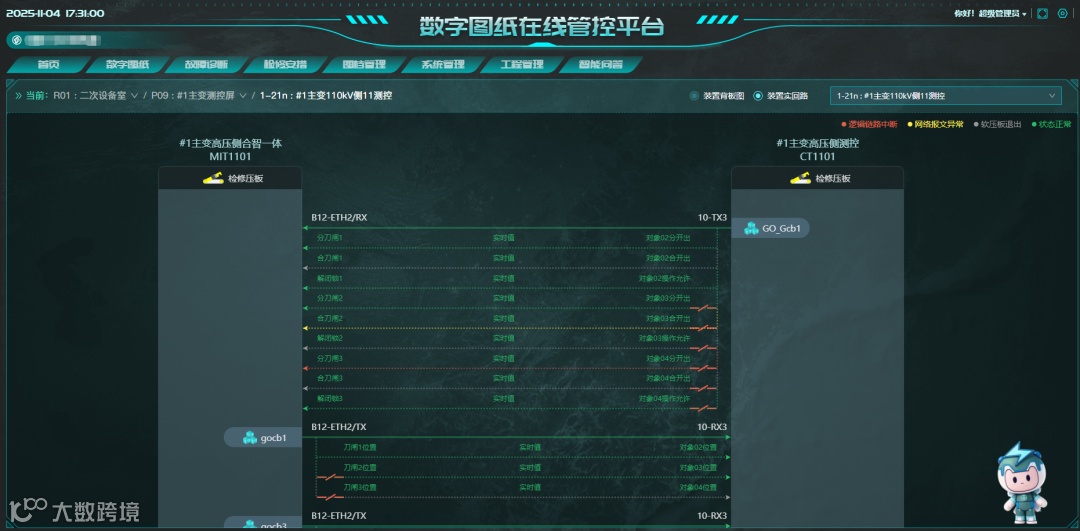

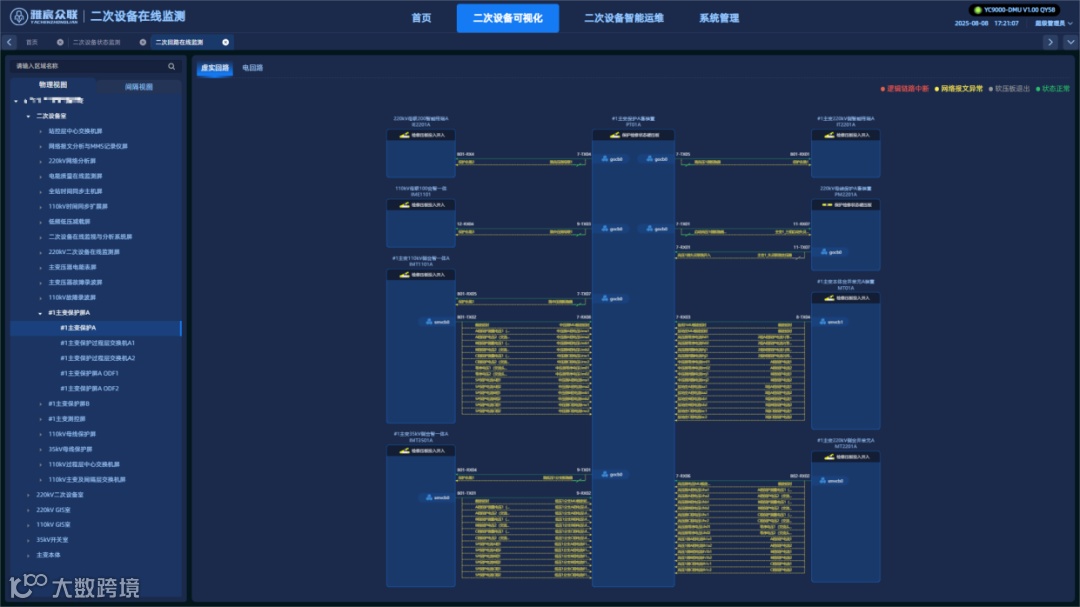

5、二次回路在线监测：包含虚回路、实回路的图形化监测与链路状态实时诊断。

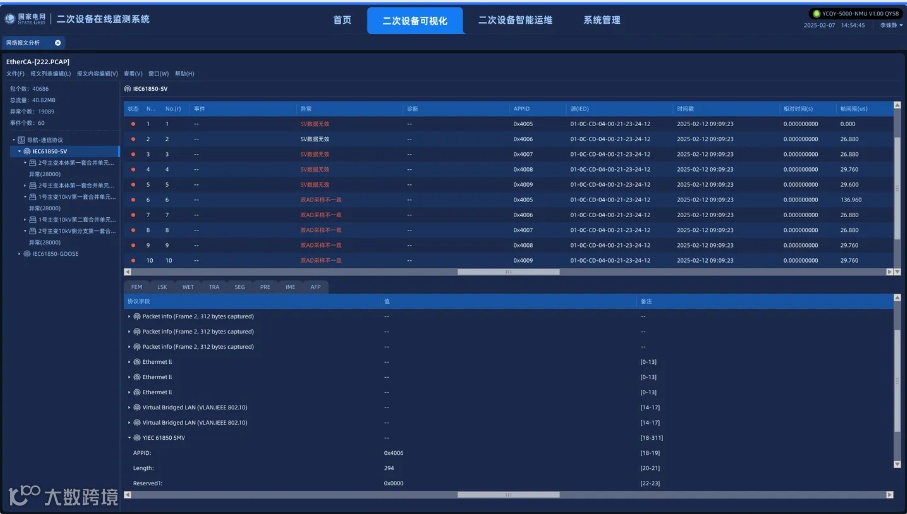

6、网络报文分析：实现对SV/GOOSE报文的深度解析、异常捕获与通信健康度评估。
7、自动巡视：基于设备状态自动生成巡视方案，周期核对压板与采样值并生成巡视报告。
8、同源比对：实时比对不同装置的模拟量与开关量，偏差超限时触发告警。
9、缺陷智能诊断：基于告警信息自动定位异常，图形化分析动作逻辑并生成诊断报告。

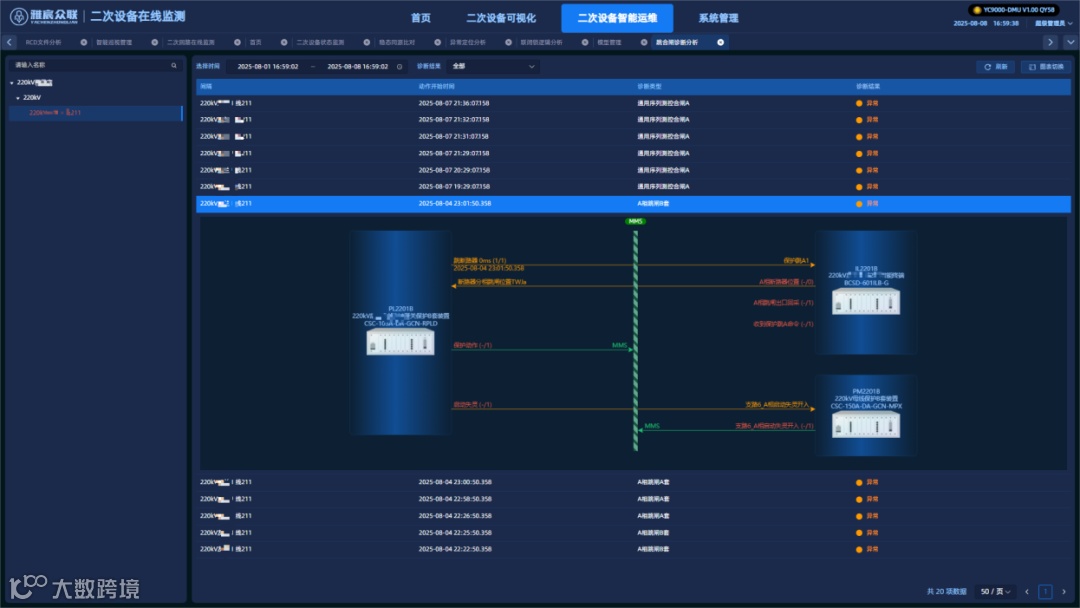

10、光纤链路中断故障分析：模拟或实际分析光纤中断影响，定位故障设备与功能范围。
11、一二次不对应监视：实时比对一次设备状态与二次压板期望值，异常时触发预警。
12、电网故障分析：通过故障发生后故障序列分析、故障波形分析、故障一次设备状态自动生成故障报告。
13、联闭锁逻辑校核：自动获取并校核站控层与间隔层联闭锁逻辑文件的一致性。
14、RCD校核：实现数据通信网关机RCD文件的自动化校核与差异分析。
