首创！电网二次回路迈入“智能校核+可视联动”新时代

电网智囊团

2025-12-11

—图纸“活”、现场“准”！

在变电站检修现场，二次回路图纸曾是检修人员的“作战地图”—可泛黄的纸页、混乱的版本、交错的回路，常常让大家陷入“图在手，仍迷路”的困境。而如今，随着一项技术创新在银川落地，这一痛点被彻底打破。

近期，变电站二次回路图纸可视化及自动校验平台首次在220kV掌政变电站投用，银川供电公司率先在宁夏实现二次图纸从“静态档案”到“动态数字资产”的跨越。从此，二次回路能在二维全景中清晰“透明”，屏柜接线可在三维视图里“透视”，现场校核一键闭环，电网“神经中枢”的检修效率与安全性迎来质的飞跃。

第一招：智能识图，给图纸装“数字眼睛”

传统二次回路图纸遗留问题多：模糊的扫描件、手绘的草图、不统一的非标图例，靠人工录入不仅效率低，还容易出错。

项目团队凭借先进的深度学习算法，建模“数字化图纸”。平台创新采用深度学习图像分割技术，通过图元结构化解析，把图纸上离散的连线、符号，转化为可识别、可关联的回路拓扑数据。就像给每张图纸装上“数字眼睛”，让原本“沉默”的静态图纸，变成能被系统读取、分析的动态数据基础，为后续建模与应用扫清了障碍。

第二招：二维+三维融合，复杂回路“看得清、查得明”

“以前要钻进屏柜后面蹲半天看接线，现在屏幕上点一点，内部结构全清楚！”这是二次检修人员最直观的感受。

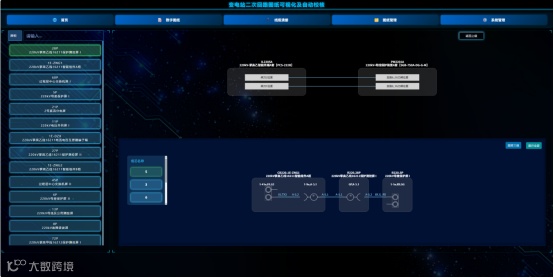

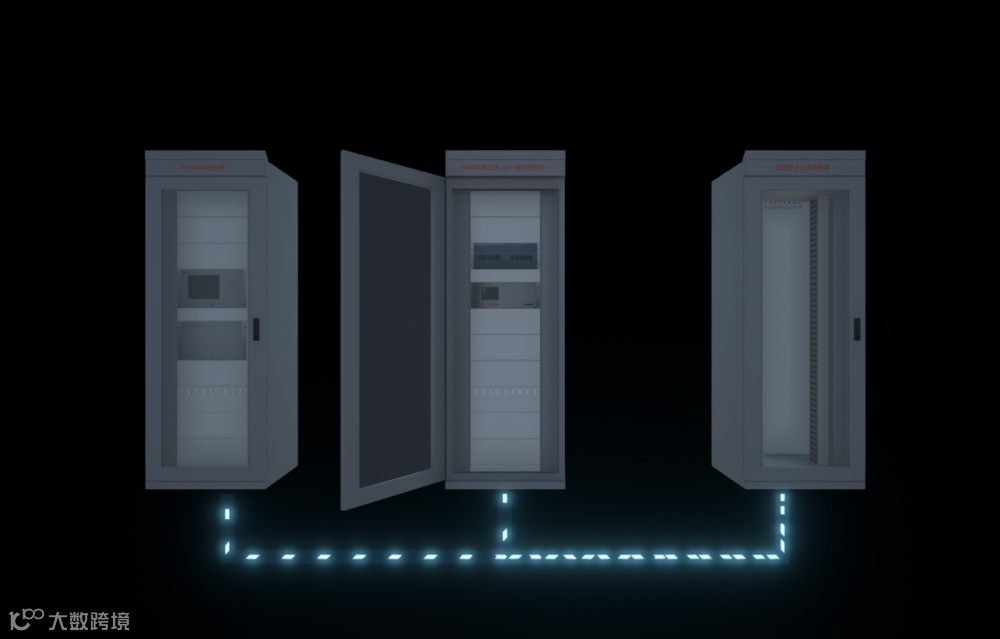

项目团队聚焦应用赋能与人工智能创新，创造性地建立了二次图纸“图模物”三位一体的“透明化”新模式。平台不仅实现了全站二次回路二维层级化展示—点击任一保护装置，就能沿信号流向逐级展开回路分支；更突破性打通了“二维逻辑+三维物理”的联动：系统会自动关联设备所在屏柜，在三维视图中清晰呈现内部端子排布局、线缆走向，以及对外连接关系。

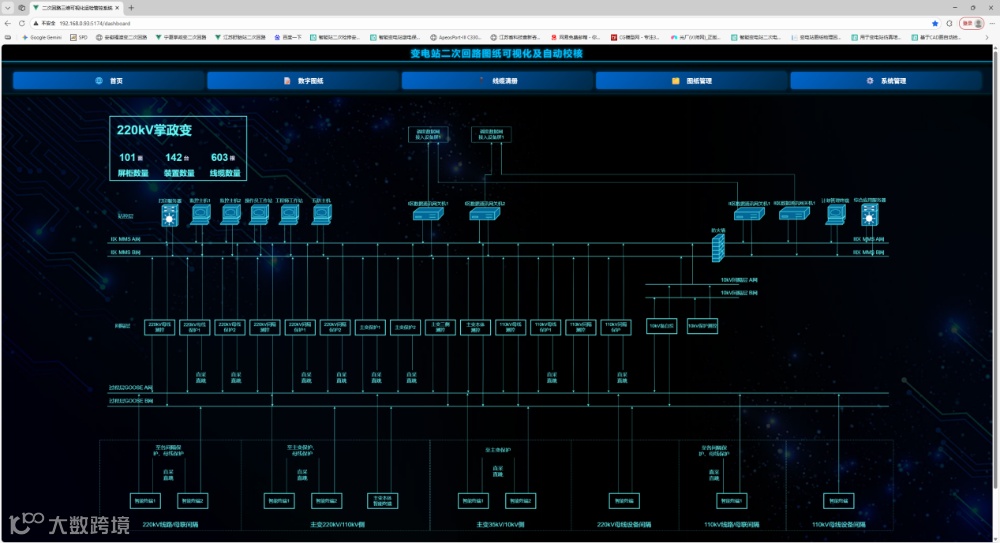

这种“从功能链路到物理实体”的无缝映射，让复杂的二次回路再也不是“迷宫”。打开系统界面，220kV掌高乙线保护测控屏、母差保护屏、过程层交换机屏等设备清单一目了然，点击“跳转三维”“展开全屏”，就能精准定位到每一根线缆、每一个端子，检修人员再也不用对着图纸“猜接线”。

第三招：移动端校核，打通“图纸-现场”最后一环

最让现场人员称赞的，是平台的移动端现场校核功能。项目团队结合三维可视化与现场校验引擎，实现了“图纸-模型-现场”的闭环校核管理与智能应用，铸就了电网运检修安全高效的坚实屏障。

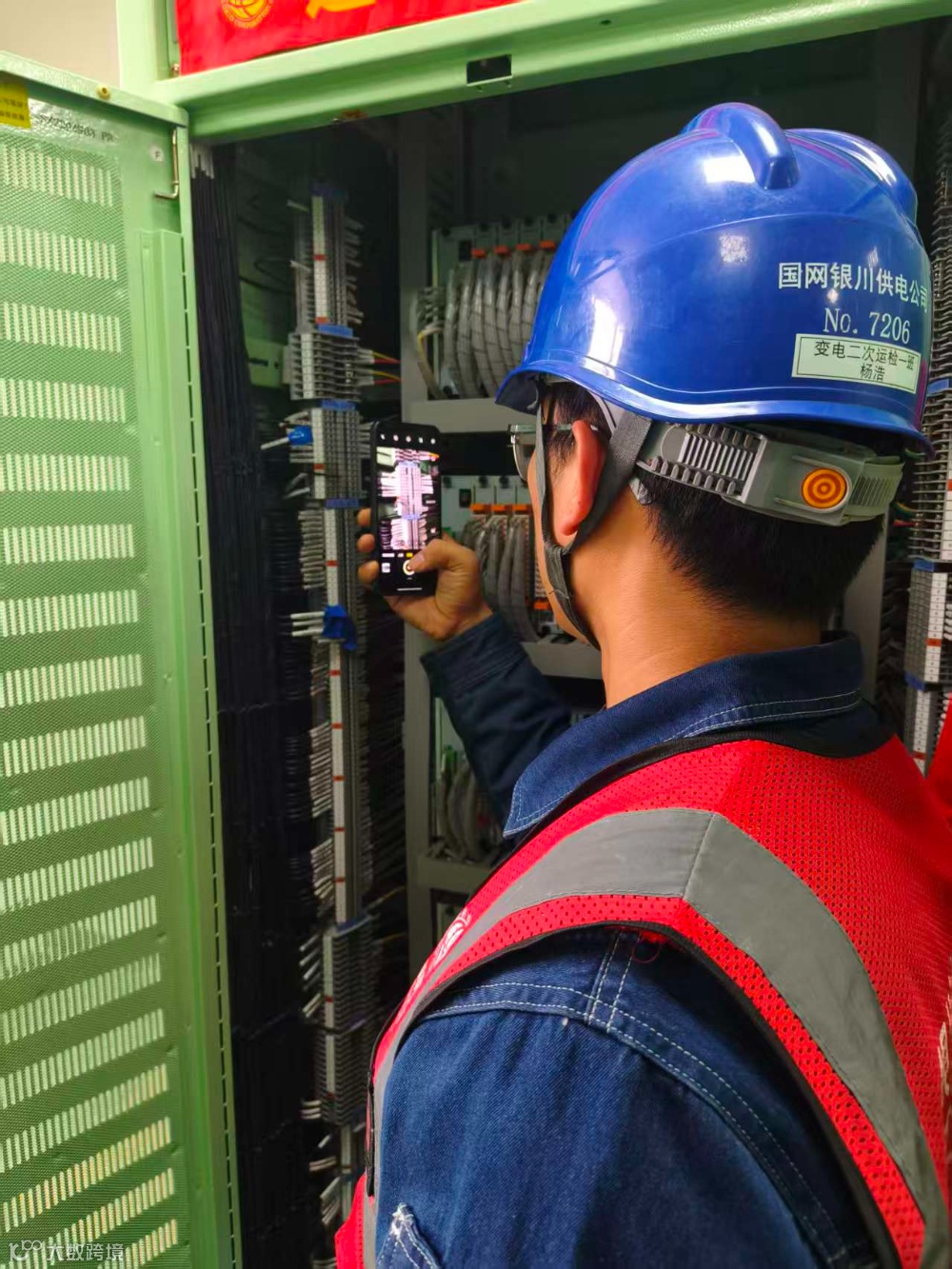

过去校验一面屏柜的接线，需要数小时逐点核对；现在检修人员只需用手机拍摄端子排照片，系统通过图像识别技术，自动比对设计图纸与现场实际接线的差异—图实不符的问题无处遁形，单面屏柜校核时间直接缩短到几分钟。

这一功能成功构建起“图纸→数字模型→现场实物”的完整闭环，试点数据（基于220kV掌政变电站应用）更具说服力：

纸查阅检索时长：从15分钟降至3分钟；
校验准确率：从85%提升至95%；
单回路故障排查时间：平均缩短40%；

“现在制定检修计划快多了！输入关键词，回路模型直接出来，还能和现场实时比对，心里特别有底。”二次检修人员的反馈，道出了技术创新带来的切实便利。

从试点到推广，筑牢电网“神经中枢”安全防线

二次回路是变电站的“神经中枢”，其可靠性直接关系到电网安全稳定运行。该平台的投用，不仅大幅提升了检修效率，更推动二次管理从“经验驱动”迈向“数据驱动”—这是电网数字化转型的关键一步。

目前，平台已在220kV掌政变电站稳定运行，下一步将逐步覆盖银川全域110kV及以上变电站。银川供电公司还计划加快推广步伐，持续拓展平台与智能监控、远程诊断等系统的融合应用，为构建新型电力系统注入更强“数智动能”。

技术创新的落脚点，始终是守护万家灯火的每一寸安全。银川电网这场“二次回路革命”，不仅为宁夏电网提供了可复制的经验，更给全国电网检修升级提供了“智囊”参考—未来，会有更多变电站告别“图纸迷路”，迎来更智能、更高效的检修新时代。

供稿：国网银川供电公司二次中心
