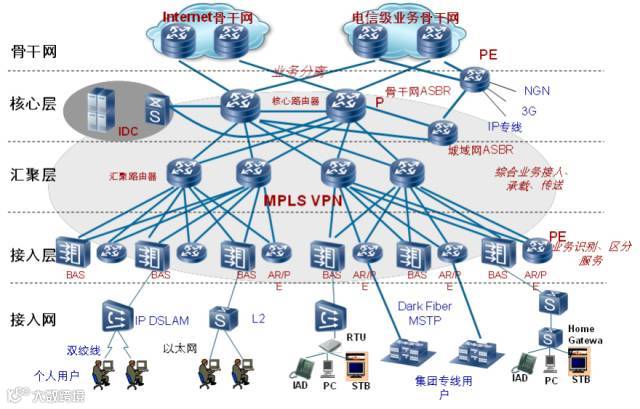

企业网络的架构图：
骨干网：是整个Internet的核心，需要连接上一级的城域网，对骨干设备的要求也是极高，因此骨干网必须具有这些特点：高可靠性、灵活性和可扩展性、平坦化（扁平化）、QoS合理的规划、可运营可管理。
核心层： 核心层的功能主要是实现骨干网络之间的优化传输，核心层一直被认为是所有流量的最终承受者和汇聚者，所以对核心层的设计以及网络设备的要求十分严格。核心层设备将占投资的主要部分。 核心层需要考虑冗余设计。核心层可以使网络的拓展性更强。
汇聚层：主要功能主要是连接接入层节点和核心层中心。汇聚层设计为连接本地的逻辑中心，仍需要较高的性能和比较丰富的功能。
接入层：通常指网络中直接面向用户连接或访问的部分。接入层利用光纤、双绞线、同轴电缆、无线接入技术等传输介质，实现与用户连接，并进行业务和带宽的分配。接入层目的是允许终端用户连接到网络，因此接入层交换机具有低成本和高端口密度特性。
