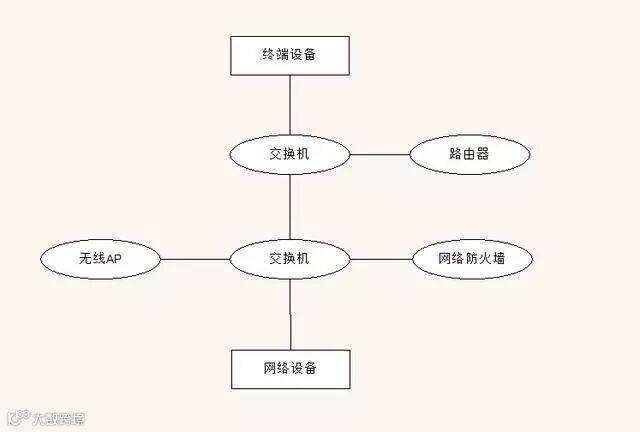

交换机、路由器、防火墙几乎是现代局域网络都要使用的网络设备，其中，交换机负责连接网络设备（如交换机、路由器、防火墙、无线AP等）和终端设备（如计算机、服务器、摄像头、网络打印机等）；
路由器实现局域网与局域网的互联，局域网与Internet的互联；
而防火墙作为一个安全网络设备，作用于内部网络与内部网络之间，或者内部网络与Internet之间。
总的来说，交换机负责连接设备，路由器负责连接网络，防火墙负责网络访问限制。

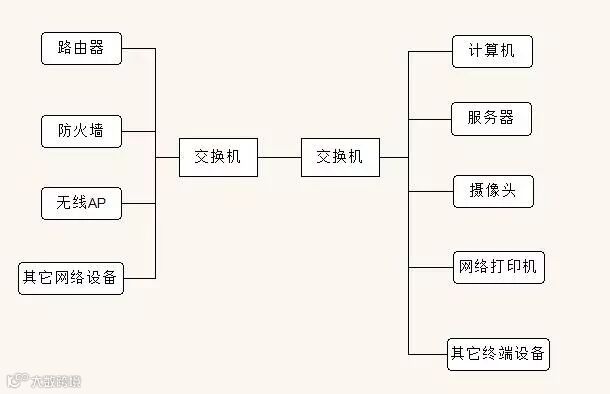

交换机连接图：
1.交换机的功能
交换机的功能是连接计算机、服务器、网络打印机、网络摄像头、IP电话等终端设备，并实现与其它交换机、无线接入点、路由器、网络防火墙等网络设备的互联，从而构建局域网络，实现所有设备之间的通信。
2.交换机的工作原理
交换机位于OSI参考模型中的第二层（数据链路层），交换机的工作依赖于对MAC地址的识别（所有的网络设备都有一个唯一的MAC地址，通常是由厂商直接烧录进网卡中）。
当交换机从其某个端口收到一个数据包时，先读取包头中的源MAC地址（即发送该数据包的设备网卡的MAC地址），将该MAC地址和端口对应起来添加到交换机内存里的地址表中；
然后再读取包头中的目的MAC地址，对照内存里的地址表看该MAC地址与哪个端口对应，如果地址表中有该MAC地址的对应端口，则将该数据包直接复制到对应的端口上，
如果没有找到，则将该数据帧作为一个广播帧发送到所有的端口，对应的MAC地址设备会自动接受该帧数据，同时，交换机将接受该帧数据的端口与这个目的MAC地址对应起来放入内存中的地址表中。
不管是交换机，路由器还是防火墙，这些网络设备的功能实现都需要网络工程师预先对设备进行配置（比如VLAN虚拟网端口的划分，防火墙安全策略的配置，路由器默认网关的设定等），
其实从某种层面来说，这些网络设备都是计算机，都有cpu和内存，都是通过cpu对机器语言的“翻译”来实现硬件功能的实现。
