组网需求

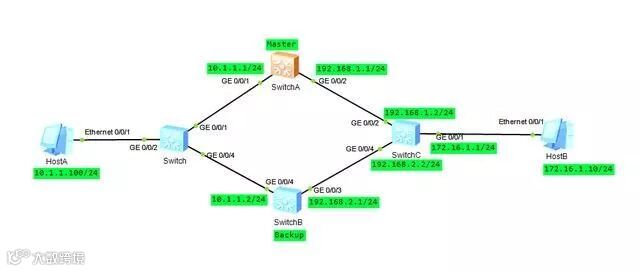

如下图所示，局域网主机通过Switch双归属到部署了VRRP备份组的SwitchA和SwitchB，其中SwitchA为Master。

用户希望当SwitchA的上行接口VLANIF300状态Down时，VRRP备份组能够及时感知并进行主备切换，由SwitchB接替作为网关继续承担业务转发，以减小接口状态Down对业务传输的影响。

配置思路

采用VRRP与接口状态联动实现对上行接口故障的感知及主备网关的切换，配置思路如下：

1. 配置各设备接口IP地址及路由协议，使网络层路由可达。

2. 在SwitchA和SwitchB上配置VRRP备份组。其中，SwitchA上配置较高优先级，作为Master设备承担业务转发；SwitchB上配置较低优先级，作为备用交换机，实现冗余备份。

3. 在SwitchA上配置VRRP与接口状态联动，监视上行接口VLANIF300，实现SwitchA到SwitchC间链路故障时，VRRP备份组及时感知并进行主备切换。

操作步骤

1、配置设备各接口的IP地址，以SwitchA为例。SwitchB和SwitchC的配置与之类似

[Huawei]sysname SwitchA

[SwitchA]vlan batch 100 300

[SwitchA]interface GigabitEthernet 0/0/1

[SwitchA-GigabitEthernet0/0/1]port link-type trunk

[SwitchA-GigabitEthernet0/0/1]port trunk pvid vlan 100

[SwitchA-GigabitEthernet0/0/1]port trunk allow-pass vlan 100

[SwitchA-GigabitEthernet0/0/1]q

[SwitchA]interface GigabitEthernet 0/0/2

[SwitchA-GigabitEthernet0/0/2]port link-type trunk

[SwitchA-GigabitEthernet0/0/2]port trunk allow-pass vlan 300

[SwitchA-GigabitEthernet0/0/2]q

[SwitchA]interface Vlanif 100

[SwitchA-Vlanif100]ip address 10.1.1.1 24

[SwitchA-Vlanif100]q

[SwitchA]interface Vlanif 300

[SwitchA-Vlanif300]ip address 192.168.1.1 24

[SwitchA-Vlanif300]q

2、配置SwitchA、SwitchB和SwitchC间采用OSPF协议进行互连。以SwitchA为例，SwitchB和SwitchC的配置与之类似

[SwitchA]ospf 1

[SwitchA-ospf-1]area 0.0.0.0

[SwitchA-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255

[SwitchA-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

3、配置VRRP备份组

在SwitchA上创建VRRP备份组1，配置SwitchA在该备份组中的优先级为120，并配置抢占时间为20秒。

[SwitchA]interface Vlanif 100

[SwitchA-Vlanif100]vrrp vrid 1 virtual-ip 10.1.1.111

[SwitchA-Vlanif100]vrrp vrid 1 priority 120

[SwitchA-Vlanif100]vrrp vrid 1 preempt-mode timer delay 20

在SwitchB上创建VRRP备份组1，其在该备份组中的优先级为缺省值100

[SwitchB]interface Vlanif 100

[SwitchB-Vlanif100]vrrp vrid 1 virtual-ip 10.1.1.111

4、配置VRRP与接口状态联动

在SwitchA上配置VRRP与接口状态联动，当监视的接口VLANIF300状态Down时，SwitchA的优先级降低40

[SwitchA]interface Vlanif 100

[SwitchA-Vlanif100]vrrp vrid 1 track interface Vlanif 300 reduced 40

5、验证配置结果

在SwitchA的接口VLANIF300上执行shutdown命令模拟链路故障，在SwitchA和SwitchB上分别执行display vrrp命令，可以看到SwitchA状态切换成Backup，联动的接口状态为Down，SwitchB的状态切换为Master。

[SwitchA]interface Vlanif 300

[SwitchA-Vlanif100]shutdown

[SwitchA-Vlanif300]display vrrp

Vlanif100 | Virtual Router 1

State : Backup

Virtual IP : 10.1.1.111

Master IP : 10.1.1.2

PriorityRun : 80

PriorityConfig : 120

MasterPriority : 100

Preempt : YES Delay Time : 20 s

TimerRun : 1 s

TimerConfig : 1 s

Auth type : NONE

Virtual MAC : 0000-5e00-0101

Check TTL : YES

Config type : normal-vrrp

Track IF : Vlanif300 Priority reduced : 40

IF state : DOWN

Create time : 2018-08-22 19:55:44 UTC-08:00

Last change time : 2018-08-22 20:43:54 UTC-08:00
