RIP路由学习与传递

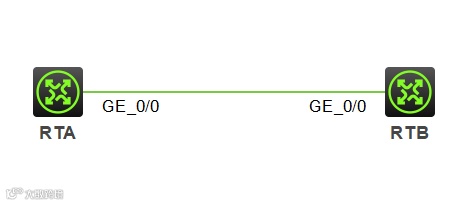

一.实验拓扑图
二.实验需求
1.RTA，RTB启用RIP路由协议;
2.RTA，RTB上存在有业务网段；
RTA:业务网段：192.168.1.0/24
RTB:业务网段：172.16.1.0/24
互联接口地址G0/0网段为：10.0.0.0/30
3.疑点列表：
（1）RIPv1版本的路由器是否能够学习到非自然网段掩码长度的路由？
（2）启用默认RIP路由协议的路由器能不能接收RIPv1/RIPv2版本路由器发送的路由?
（3）启用RIPv2版本的路由器是否能够学习到RIPv1版本路由器发送的路由？启用RIPv1版本的路由器是否能够学习到RIPv2版本路由器发送的路由？
三.实验观察
（1）疑点1
设备两端都为RIPv1版本路由器
RTA配置为RIPv1版本，RTB配置为RIPv1版本；
RTB上增加业务网段10.1.0.0/30（注:配置业务网段需与接口网段处于同一主类网段，且与接口网段掩码长度相同）
配置RTA:
interfaceGigabitEthernet0/0
ipaddress 10.0.0.1 30
interfaceLoopBack1
ipaddress 192.168.1.1 24
rip 1
version 1
network 10.0.0.0
network 192.168.1.0
配置RTB：
interfaceGigabitEthernet0/0
ipaddress 10.0.0.2 30
interfaceLoopBack1
ipaddress 172.16.1.1 24
interfaceLoopBack2
ipaddress 10.1.0.1 30
rip 1
version 1
network 10.0.0.0
network 172.16.0.0
配置完成之后在RTA上使用display rip 1 route观察：
观察到：RTA学习到RTB发送过来的10.1.0.0/30业务的路由信息
解答：RIPv1版本的路由器能够学习到非自然网段掩码长度的路由
（2）疑点2
设备两端一端为默认RIP版本，一端为RIPv2版本
RTA配置为默认RIP版本，RTB配置为RIPv2版本；
配置RTA：
interfaceGigabitEthernet0/0
ipaddress 10.0.0.1 30
interfaceLoopBack1
ipaddress 192.168.1.1 24
rip 1
network10.0.0.0
network 192.168.1.0
配置RTB：
interfaceGigabitEthernet0/0
ipaddress 10.0.0.2 30
interfaceLoopBack1
ipaddress 172.16.1.1 24
rip 1
version 2
undosummary
network 10.0.0.0 0.0.0.3
network 172.16.0.0 0.0.0.255

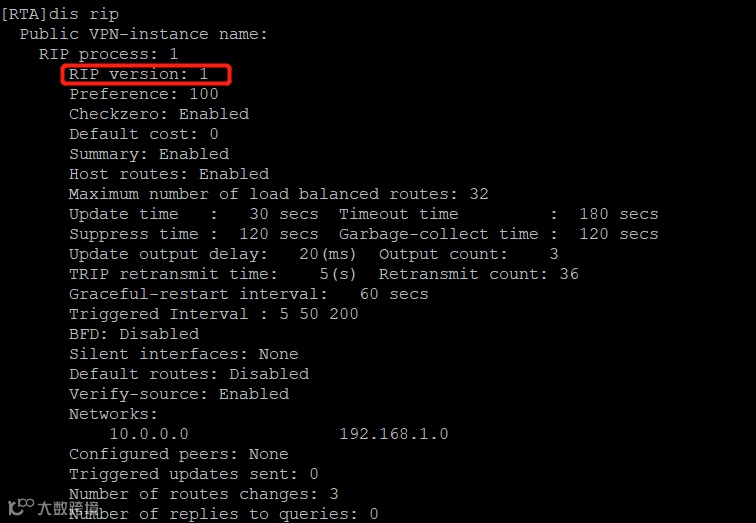

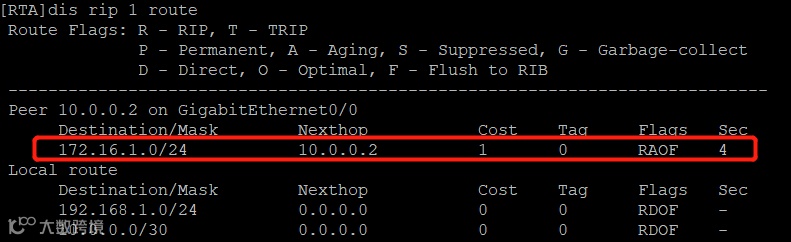

配置完成之后在RTA上使用display rip 1 route，display rip观察：

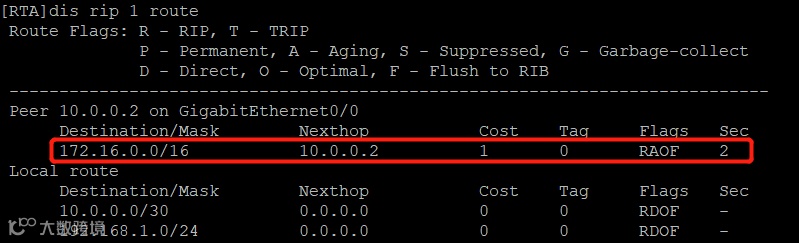

将RTB路由器RIP版本改为v1，其他不变，配置完成之后在RTA上使用display rip 1 route观察：
配置RTB
rip 1
version 1
network10.0.0.0
network 172.16.0.0
当RTA为默认RIP版本(RIPv1)时，RTB为RIPv2版本时，RTA能够学习到RTB发来的携带掩码的路由；
当RTA为默认RIP版本(RIPv1)时，RTB为RIPv1版本时，RTA能够学习到RTB发来的不携带掩码的路由;
解答：启用默认RIP路由协议(RIPv1)的路由器能接收RIPv1/RIPv2版本路由器发送的路由，但是接收到v1版本的不携带掩码，v2版本可以携带掩码。
（3）疑点3
设备两端一端为RIPv1版本，一端为RIPv2版本
RTA配置为RIPv1版本，RTB配置为RIPv2版本；
配置RTA:
interfaceGigabitEthernet0/0
ipaddress 10.0.0.1 30
interfaceLoopBack1
ipaddress 192.168.1.1 24
rip 1
version 1
network 10.0.0.0
network 192.168.1.0
配置RTB：
interfaceGigabitEthernet0/0
ipaddress 10.0.0.2 30
interfaceLoopBack1
ipaddress 172.16.1.1 24
rip 1
version 2
undosummary
network 10.0.0.0 0.0.0.3
network 172.16.0.0 0.0.0.255

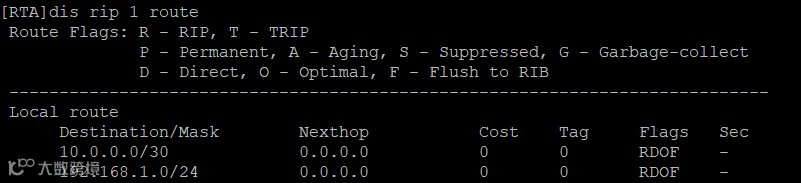

配置完成之后在RTA、RTB上使用display rip 1 route观察：
发现：RTA未能成功学习到RTB的路由信息；RTB也未能学习到RTA的路由信息。

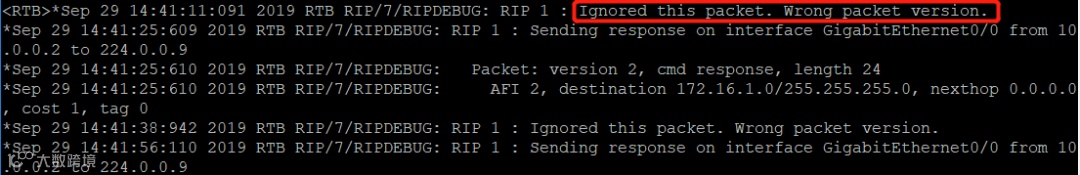

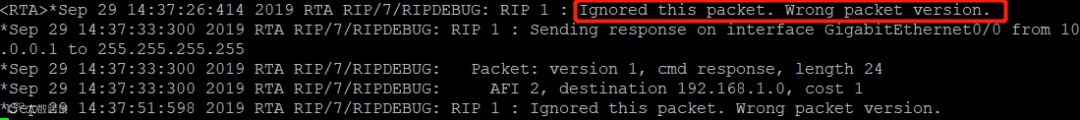

并且在RTA、RTB上开启debugging观察到数据包版本错误信息：
解答：启用RIPv2版本的路由器不能学习到RIPv1版本路由器发送的路由；启用RIPv1版本的路由器不能学习到RIPv2版本路由器发送的路由。
（4）总结
RIPv1版本的路由器能够学习到非自然网段掩码长度的路由;
若设备未指定RIP版本，则默认RIP路由协议版本为RIPv1版本,发送RIPv1路由信息，接收RIPv1和RIPv2信息, 但是接收到v1版本的不携带掩码，v2版本可以携带掩码;
若设备指定了RIP版本，则启用RIPv1版本的路由器只能接收和发送RIPv1的路由信息，启用RIPv2版本的路由器只能接收和发送RIPv2版本的路由信息；
