网板故障定位与处理
通过查看S12500R系列交换路由器主控板上的单板状态指示灯、风扇框上的网板指示灯或网板本身的状态指示灯，可以判断网板的工作状态。
对于S12516R和S12508R交换路由器，风扇框上的网板状态指示灯按从左到右的顺序与其所覆盖的三个网板一一对应。对于S12504R交换路由器，风扇框上的网板指示灯延伸线指示了与网板槽位的对应关系。
在正常工作状态下，主控板上的网板指示灯处于绿色闪烁状态；风扇框上的网板指示灯RUN处于闪烁状态，ALM处于灯灭状态；网板上的指示灯为绿色。如果主控板上的网板指示灯处于红色常亮或红色闪烁状态、风扇框上对应的网板指示灯RUN处于灯灭状态，或网板上的指示灯为红色，表示网板有故障。
当网板发生故障时，请参考下列步骤进行故障处理：
(1) 首先确保主控板与风扇框处于正常工作状态，
(2) 查看配置终端是否有主机软件版本不兼容该槽位单板的提示信息出现，如果现有软件版本不支持对应单板，请升级设备到正确版本。
(3) 计算整机功耗情况，确保电源模块输出功率充足，具体请参见《H3C S12500R系列交换路由器 硬件介绍》。
(4) 检查网板是否安装到位，可以拉出网板，并将其重新插入，保证网板安装到位。您还需要检查网板的扳手是否锁定。网板的安装过程，请参见“3.2.3 安装网板”。
(5) 如果设备上有空闲的网板槽位，可以尝试将网板插入空闲的槽位，查看工作状态是否正常。如果正常，说明原网板槽位可能损坏。
(6) 如果您在上述内容的帮助下仍旧无法定位问题，请联系代理商或当地用服工程师进行处理。

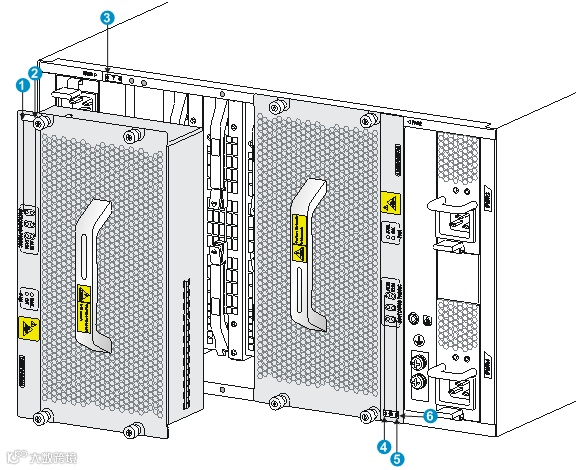

图5-1 S12504R风扇框上的网板指示灯与网板槽位对应关系
1: 网板槽位6指示灯 |
2: 网板槽位8指示灯 |
3: 网板槽位编号 |
4: 网板槽位9指示灯 |
5: 网板槽位11指示灯 |
6: 网板槽位编号 |
