导读：用户需求：某学校网络拓扑图如图所示，两台计算机位于不同的VLAN，怎样实现位于不同VLAN内交换机端口互连的

用户需求：

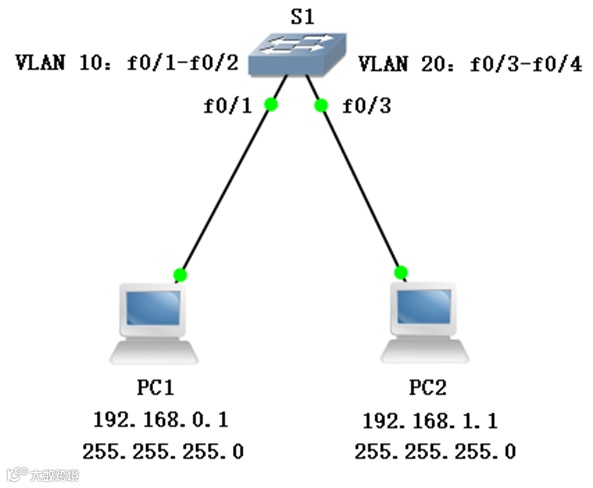

某学校网络拓扑图如图所示，

两台计算机位于不同的VLAN，怎样实现位于不同VLAN内交换机端口互连的计算机相互通信？

VLAN间路由

将网络流量从一个VLAN转发至另一个VLAN，这一转发过程称为VLAN间路由。

任何支持三层路由功能的设备（例如路由器或多层交换机）可以实现VLAN间路由。

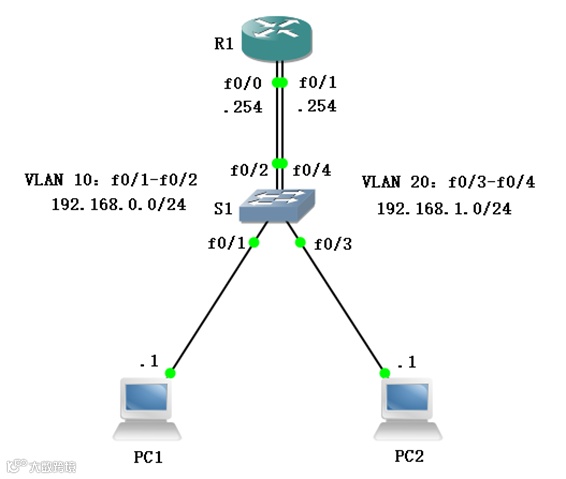

传统方式的VLAN间路由

传统方式的VLAN间路由是把路由器的物理接口连接到交换机的物理端口，分配到不同VLAN的交换机端口以接入模式连接到路由器，路由器的每个接口配置有一个IP地址，该IP地址与所连接的特定VLAN子网相关联，各个VLAN相连的网络设备可通过连接到同一VLAN的物理接口与路由器通信。

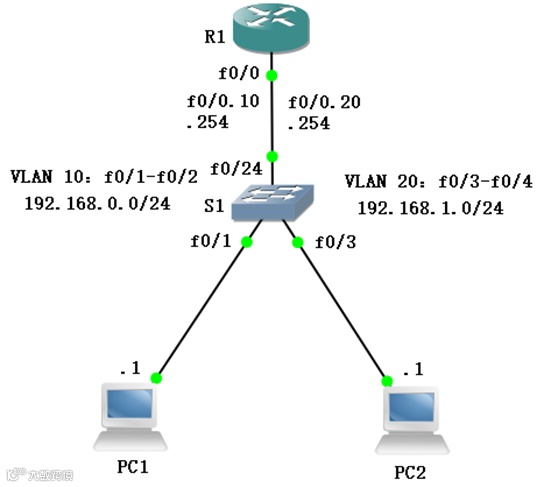

单臂路由

单臂路由是指用路由器单个物理接口配置子接口的方式与网络中的多个VLAN互连互通，交换机互连路由器的端口配置成trunk模式，通过接收中继链路上来自相邻交换机的VLAN标记流量，子接口在VLAN之间进行内部路由，便可实现VLAN间路由。

配置命令：

开启物理接口

Router(config)#interface interface-id

Router(config-if)#no shutdown

创建子接口

Router(config)#interface interface-id.subinterface-id

interface-id.subinterface-id：子接口的编号。通常情况下，子接口的编号与该子接口传输的VLANID一致。

封装dot1Q

Router(config-subif)#encapsulationdot1Q vlan-id

配置子接口的IP地址

Router(config-subif)#ipaddress ip-addressmask

网络拓扑图中，

位于VLAN的设备逻辑功能上与位于LAN的物理设备功能相同，要实现位于不同VLAN的计算机相互通信，需要使用三层设备，可以采用传统方式的VLAN间路由，也可以采用单臂路由。

要求完成传统方式VLAN间路由的配置，实现计算机PC1和PC2互通。

要求完成单臂路由的配置，实现计算机PC1和PC2互通。

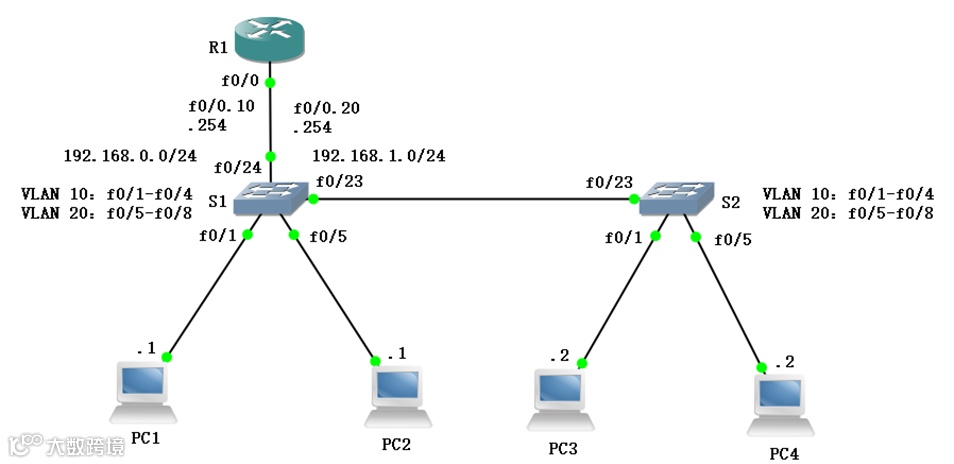

网络拓扑图如图所示，要求完成如下配置。

根据网络拓扑图的标注，在交换机S1和S2上创建VLAN，并把端口分配给VLAN。

完成VLAN中继的配置，实现计算机PC1和PC3相互通信，计算机PC2和PC4相互通信。

完成单臂路由的配置，实现计算机PC1、PC2、PC3和PC4相互通信。
