智慧酒店：境外卫星电视融合广电数字电视频道方案

一、项目概述

       为解决高端酒店境外卫星电视融入到广电数字电视频道中，让客人收看广电高清电视节目的同时，也能收看境外卫星节目，以满足境外客人的收看境外卫星电视节目的需求；特设计本方案。

二、系统组成

        针对相关要求，我们将提供一个实现信源接收、编码以及复用(再复用)、加扰、QAM调制的数字电视前端系统解决方案。方案经当地广电网络频点授权后，可混入广电网络数字信号中。

        酒店一般采用 DVB-C 技术进行数字电视传输广播电视，一般酒店电视的节目源有三种类型：

    ● 转发卫星电视节目；
    ● 广电数字电视节目；
    ● 非实时的自办节目—如会议及娱乐项目现场直播、大片播放、精彩节目回放、自办节目等。

       系统有卫星接收机、单路或多路TS流编码器、多路复用（再复用）器、独立加扰器、QAM调制器、网络适配器、码流分配器、以及服务器等设备等组成，它们是：

    1.卫星数字节目的接收及转发：接收数字卫星（TS流）和SDH（TS流）信号，经复用器组成新的DVB-C 的TS流信号。包括卫星接收天线（锅盖）、高频头（第一变频器）、专业数字卫星接收机（带ASI和SPI的TS流输出口）。数字卫星视频和音频信号采用：MPEG-2标准的编码和压缩方式（SDTV），RS卷积向前纠错、QAM的调制方式。
      2.编码器：将模拟音视频节目源的数字化：对模拟音视频节目源进行编码、压缩。主要用于自办节目的现场直播的场合，摄象机的视频和音频信号，通过一些必要的处理，送入到编码器进行数模变换、 MPEG-2标准的编码和压缩、视/音频/数据信息TS流的复用，称之为节目级复用——指从各ES流到单路节目TS流的复用。可根据节目的内容场景不同，可采用不同的编码数率。
     3.复用器：对多路输入码流进行复用，形成用户希望的传输数据流。完成多路节目的复接，简单地说就是把几路节目合为一路传输，复用的方式一般有两种，一是按时隙分接/复用；二是按标致位分接/复用。在MPEG-2系统中采用第二种，按标致位分接/复用——将整个包的净荷都分配给某一路信息，不同路信息分配在不同的包内，用包头中的标志信息来说明包净荷中的数据属于哪 一路信息，每路信息所占用的包的数量由其所需的频带决定。分接器在找到包头后，根据包头中的标志信息将净荷中的数据进行分类，送入相应的解码器中。采用这种方式的包可以是固定长度的，也可以是变长度的，目前分组数据通信中采用的是这种复接方式。
     4.调制器：将基带信号转换成适于传输的射频信号。完成节目的调制混合。调制器—主要完成对TS流的调制，以提高单位频率的传输码率。同时根据不同的传输环境采用不同的调制方式。

       本方案将采用光缆、光设备以及附件（HFC网）等作为传输系统。

   三、主要设备介绍及推荐

        以下为大家推荐的是美国GA通信公司（美国Gaincom Cmmunications Inc.）的产品，如需国产设备，请关注本公众号留言或直接拨打0592-5020740咨询

    1.GA8合一编码器

主要功能特点

● 支持MPEG-2和H.264视频编码

● 支持MPEG1 Layer 2，LC-AAC或HE-AAC(v2)音频编码

● 支持PAL、NTSC两种标清视频制式

● 支持超低码率编码

● 支持编辑和插入PSI/SI

● 支持VBR和CBR视频码率模式

● 支持IP输出多节目流(MPTS)或8(4)个单节目流(SPTS)

● 支持实时监控输出码率

● 支持液晶显示(LCD)，按键操作

● 网络管理(SNMP或Web)

     D3228A8合1 (D3224A  4合1) 系列产品是GA通信公司（美国Gaincom Cmmunications Inc.）开发生产MPEG-2/H.264标清编码器是一款专业的标清音视频编码及复用产品。该产品具有8(4)路CVBS视频及非平衡音频输入接口或8(4)路SDI输入接口（可选），支持MPEG-2和H.264编码格式，具有很高的编码压缩效率及极佳的视频质量，音频支持MPEG1 Audio Layer2、LC-AAC, HE-AAC,每通道最低码率可达（采用H.264编码格式：0.25~15Mbps，采用MPEG-2为0.5~15Mbps）。该设备除了可同时对8(4)路标清音视频进行编码，还同时具有一路ASI输入，可与编码生成的TS进行复用成MPTS后输出（ASI、IP输出），或也可以8(4)套节目独立SPTS输出（IP输出），此时ASI输出为8(4)路SPTS中的一路。该设备输出接口为两路ASI输出接口和一路IP输出接口。该设备的高集成性可有效降低系统成本 ，可广泛应用于各种数字电视前端、地面数字电视等前端系统中。 具有极强的兼容性。其体积为1U机箱，通过前面板液晶显示屏可实现完全脱机设置和运行。

技术参数

2.D4400 4合1高清编码器

主要功能特性

●  支持H.264/AVC High Profile Level 4.0编码，先进的视频预处理算法

●  音频编码支持MPEG1 Audio Layer 2

●  4通道HDMI输入

●  1路ASI输入支持码流复用

●  支持高达720P，1080I的高清视频

●  支持复用后的多节目流ASI输出

●  支持IP输出复用后的多节目流，支持UDP协议，支持单播及多播

●  支持液晶&按键操作

●  支持网络管理(NMS)

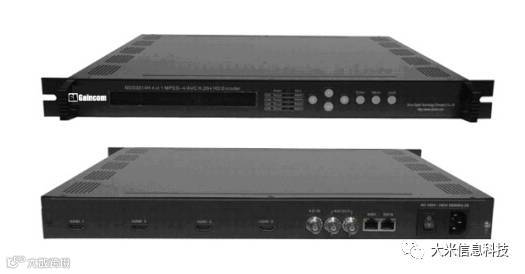

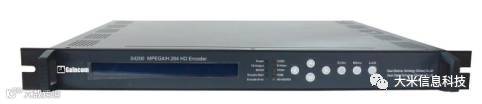

       D4400系列产品是GA通信公司（美国Gaincom Cmmunications Inc.）4合1高清编码器是一款专业的高清音视频编码产品。D4400  4合1 MPEG-4 AVC/H.264高清编码器是一款专业的高清音视频编码及复用产品。该产品具有4路HDMI音视频输入接口，支持MPEG-4 AVC/H.264编码格式，可同时对4路高清音视频进行编码。同时具有一组ASI输入，可将输入的TS与编码生成的TS进行复用成MPTS后输出，并可插入SI信息。该设备具有高集成，低成本的优势，可广泛应用于各种数字电视播出系统中。

技术指标

3.QAM调制器（D4001A）

主要特性

● 符合DVB-C(EN300 429), ITU-T J.83A/B/C 和GB/T170标准

● 符号率调节范围: 5.0Msps~9.0Msps

● 5种星座模式: 16QAM, 32QAM, 64QAM, 128QAM和256QAM

● 支持1路ASI输入，1路 IP输入，1路RF输出

● 超大缓存，抗突发码流

● 支持智能空包删除及自动码流填充

● 支持PCR精确调整

● 支持输入有效码率实时监测

● 射频输出频率范围: 30MHz~960MHz，1 kHz步进

● RF输出电平：-30dBm~0dBm，0.1dBm步进

● 支持LCD液晶显示和按键操作

● 支持网络管理(Web)

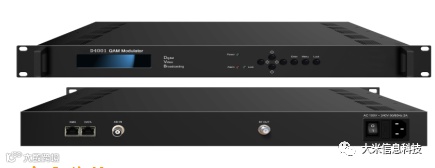

D4001 QAM调制器是GA通信公司（美国Gaincom Cmmunications Inc.）研发生产的高性能数字调制器。它能接收来自编码器、复用器、DVB网关、加扰机、视频服务器等设备的TS传输码流，并对这些传输流进行RS编码，卷积交织和QAM调制等处理，并具备1路ASI输入，1路IP输入，1路RF输出；可通过Web网管实现远程管理。在应用方面可广泛应用于广播、互动服务、新闻采集及其他应用。

技术指标
