BIM技术在建设项目中的应用浅析

随着BIM技术在国内迅速的普及和发展，想了解与想学习的人越来越多，但是现在有一种现象就是，大家认为BIM就是Revit或者说Revit就是BIM，这个概念是错误。

Revit 在整个建立建筑模型中，除了2D、3D 模型与彩现功能外，可依照生命周期阶段的不同管理并添加信息，也提供成本估算功能进行实时成本评估，而协作性方面可设置Revit 中央服务器，依照工作集划分进行档案协作管理，避免不同阶段或用途的项目数据混乱或非预期变更。

传统流程：CAD制作 传统流程是CAD画施工图，然后用3ds Max建模出效果图。一旦客户对设计方案有修改，那么CAD等各个环节都需要重新修改制作，非常花费时间。

      理想流程：Revit制作 理想的流程是用Revit画施工图的时候自动生成图纸，如果客户设计方案有修改，只需要在Revit里面修改，模型和图纸都会同步更新。

Revit的特点

特点一· 既然说Revit是实现BIM理念的工具之一，那Revit就具有可视化的能力，可以建立3D模型，把工程项目添加到模型中，反映出项目各阶段的进度、成本。方便进行管理与协调。

特点二·Revit可以导出各建筑部件的三维设计尺寸和体积数据，为概预算提供资料，资料的准确程度同建模的精确成正比。

特点三·其他软件解决一个专业的问题，而Revit能解决多专业的问题。Revit不仅有建筑、结构、设备，还有协同、远程协同，带材质输入到3DMAX的渲染，云渲染，碰撞分析，绿色建筑分析等功能。

特点四·强大的联动功能，平、立、剖面、明细表双向关联，一处修改，处处更新，自动避免低级错误。

特点五·智慧工地是将智慧的理念在建筑工地进行应用，通过智能化技术手段，围绕施工过程管理，建立互联协同、智能生产、科学管理的施工项目信息化生态圈，并将此数据在虚拟现实环境下与物联网采集到的工程信息进行数据挖掘分析，提供过程趋势预测及专家预案，实现工程施工可视化智能管理，从而实现智慧建造、绿色建造和生态建造。

其实现阶段对于BIM而言，更多的是对建筑单体以及项目单体（既单个项目开发做包含的内容）。

就上述而言圈定范围，BIM的应用似乎范围很小。其实不然，如果单看国外通用软件大厂（Autodesk）而言很多除了基本的通用建模软件，还会衍生出其他对于建筑、环境、水利、水电、绿色、环保、交通等等的基于基本模型信息而延伸应用一系列的应用软件工具。

当然国内不是没有，但是相对而言，一体化程度不高，而且竞争优势（主要为市场铺开的早期占有率）

在国内的很多的大型项目中，特别是公建（如PPP项目）、道桥隧、能源产业等，大型的施工企业已经开始尝试或正在尝试开始在施工项目中使用BIM这个概念和相关技术及软件来阶解决自身项目的一些运营问题。

但是由于相关的经济、管理、技术、人员、政策以及法律等方面的原因，倒是BIM在现阶段的应用大多处于碰撞检查、宣传展示等很初步的应用阶段。因此很对必要对现阶段BIM的应用状况做一个梳理，且需要结合各企业的发展状况，并结合我国国情对BIM的深入应用做更为系统的梳理，以便将BIM的应用以更为合理的方式去发展和推广。

1 现阶段的应用

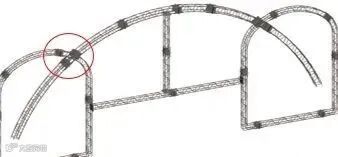

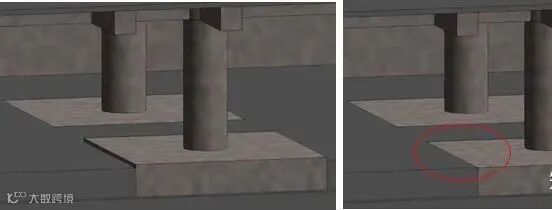

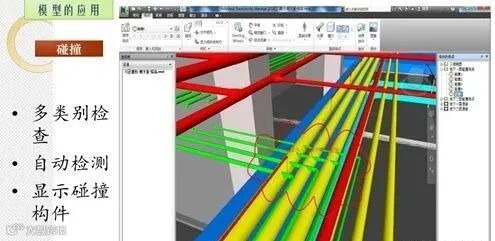

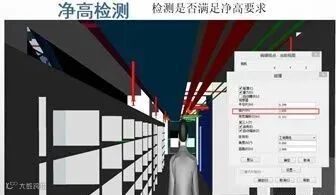

1.1 碰撞检查

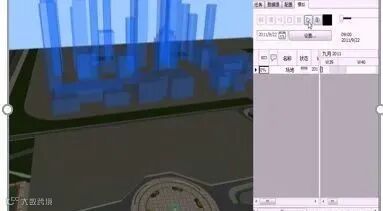

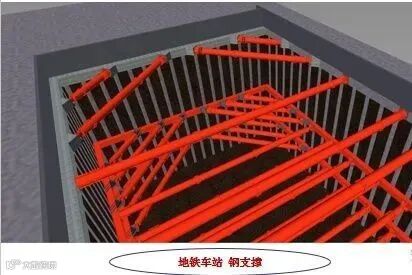

1.2 后期展示

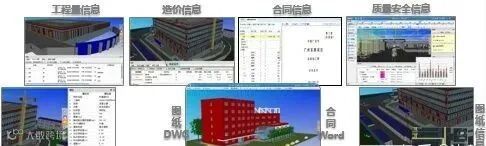

1.3 BIM的协作管理

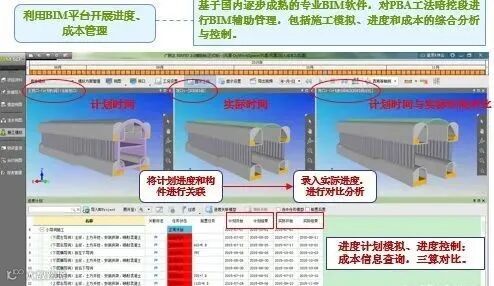

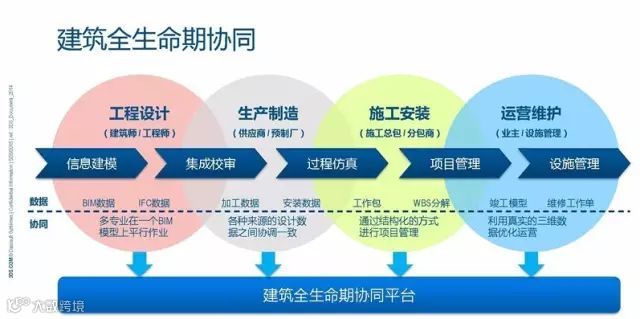

现阶段，很多公司都进行了以BIM平台为核心的协作管理方向的应用。集成土建、机电、钢结构、幕墙、精装、园林等各专业的模型信息，并以集成的模型为载体，关联施工过程的中的进度、成本、合同、质量、安全、图纸以及物料等信息。利用BIM模型的三维图形可视化的形象又直观的、可计算分析的特性等的方式，以项目的进度、成本管控、物料管理等提供基础的数据支持，以此来协助管理人员有效的进行决策和精细化管理，从而达到减少施工变更、缩短工期、控制成本以及提升质量等的目的。

2 BIM的应用方向（专业或者阶段）

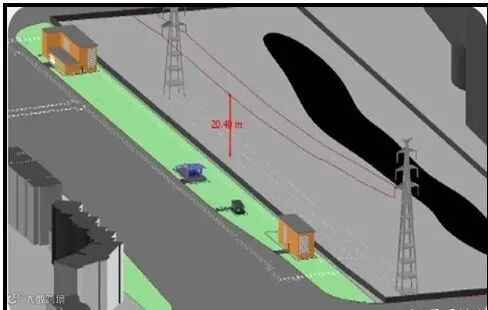

2.1场地现状布置

如开荒前、三通一平（五通一平、十通一平等）、临水临电等的

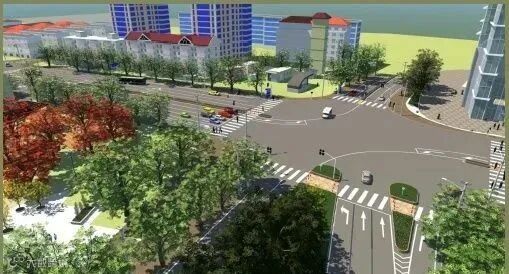

基于各种设计方案创建多个方案模型，整合项目周边环境模型，以三维可视化的形式展现各个方案的优缺点，协助设计及项目公司进行方案比选、整体优化及最终方案确定。

可比选的方向有：

2.2.1 使用BIM来评估设计方案的布局、视野、照明、安全、人体工程学、声学、纹理、色彩及规范的遵守情况，甚至做到建筑局部的细节推敲， 迅速分析设计和施工中可能需要应对的问题。

2.2.2 借助BIM提供方便的、低成本的不同解决方案供项目投资方进行选择，通过数据对比和模拟分析，找出不同解决方案的优缺点，帮助项目投资方迅速评估建筑投资方案的成本和时间。

2.2.3 日照光污染分析

传统方法——需要经过培训的专业技术人员手工方式输入相关数据分析计算，同时由于设计方案的调整，需要经常性的重复录入或者校核数据，导致建筑物理性能化分析通常被安排在设计的最终阶段，使建筑设计与性能化分析计算之间严重脱节。

基于BIM ——虚拟建筑模型已经包含了大量的设计信息（几何信息、材料性能、构件属性等），只将模型导入相关的性能化分析软件，自动完成数据输入，即可得到相应的分析结果，级大降低了性能化分析的周期，提高了设计质量。

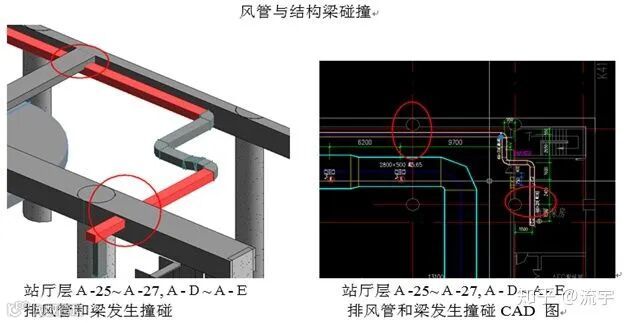

2.2.4 管线综合检查

在搭建各专业虚拟三维BIM 模型环境下，发现设计中的碰撞冲突，从而大大提高了管线综合的设计能力和工作效率。能及时排除项目施工环节中将会遇到的碰撞冲突，减少变更，提高施工现场的生产效率，降低由于施工协调造成的成本增长和工期延误。
