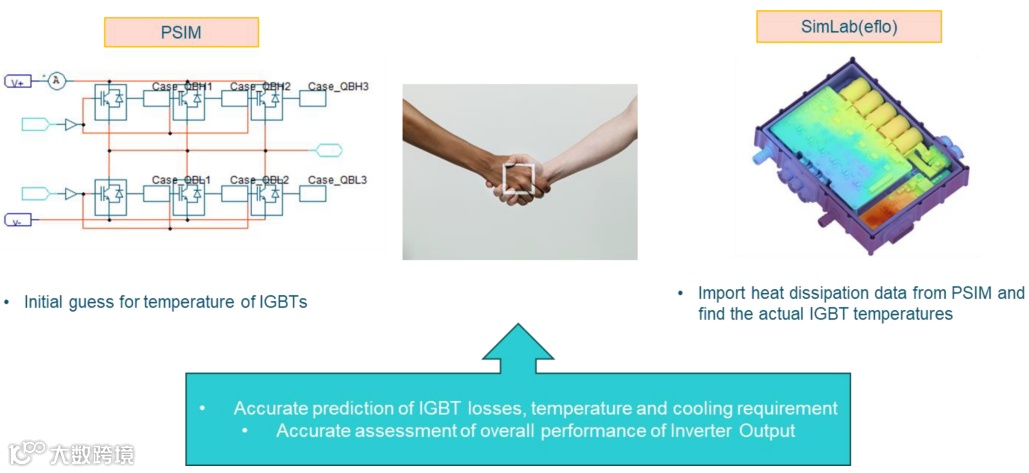

PSIM-SimLab（eflo）协同用于电力电子变换器热管理系统的设计和分析
开关电源设备产生的热量与温度相关，如果SimLab（eflo）可以提供热管理系统的温度，PSIM可以准确预测散热情况。因此需要SimLab（eflo）能够设计和分析热管理系统精确的散热情况，这就是为什么需要一个简单易用的PSIM-SimLab（eflo）协同来帮助工程师开发具有热管理系统的电力电子转换器。
与PSIM进行链接：

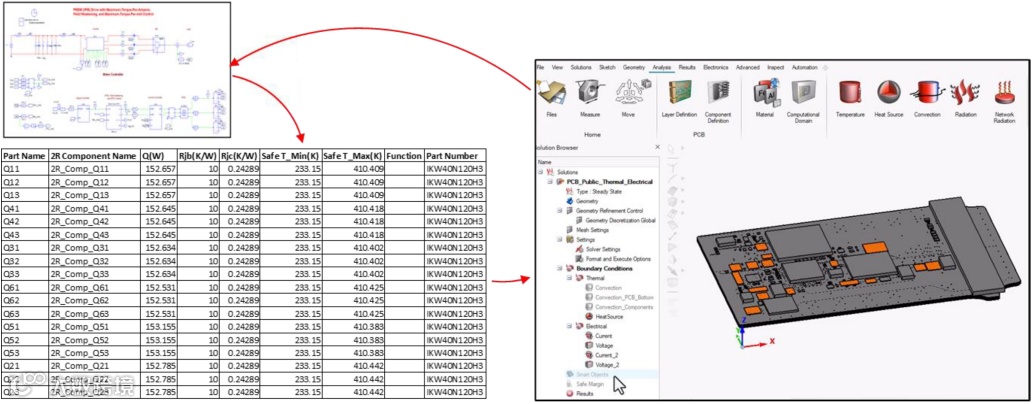

PSIM：导入SimLab文件→用于整个系统仿真
SimLab：导入PSIM文件→SimLab自动为每个器件创建一个简化对象
SimLab：导出PSIM中使用的所有器件壳温

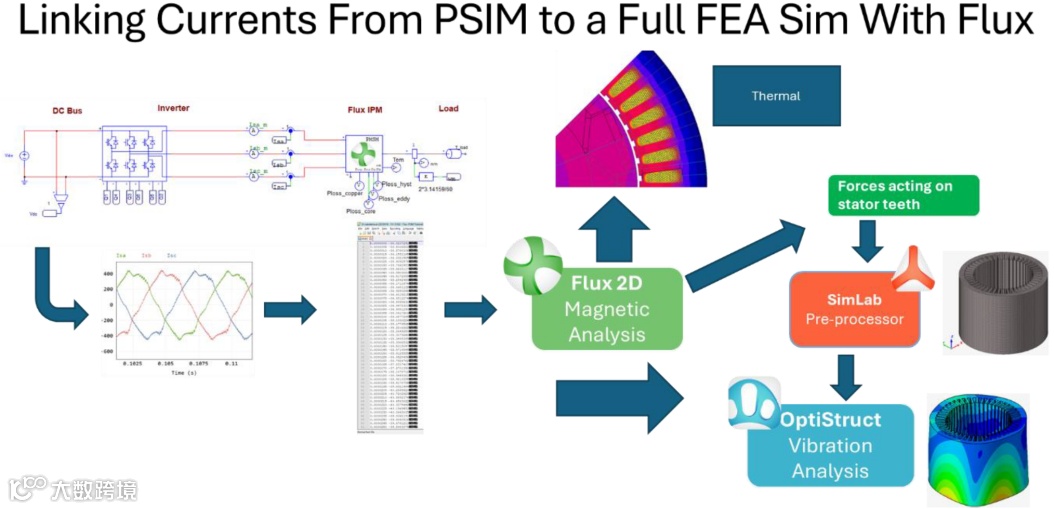

增强PSIM-Flux链接，用于电机的热/NVH分析
FEA电机模型中的理想电机电流隐藏了实际电机电流中的谐波，而谐波可能会对电机损耗和噪声/振动产生重大影响。通过在非理想条件下使用真实的电机电流进行热分析和NVH分析，结果将更加准确和有意义。

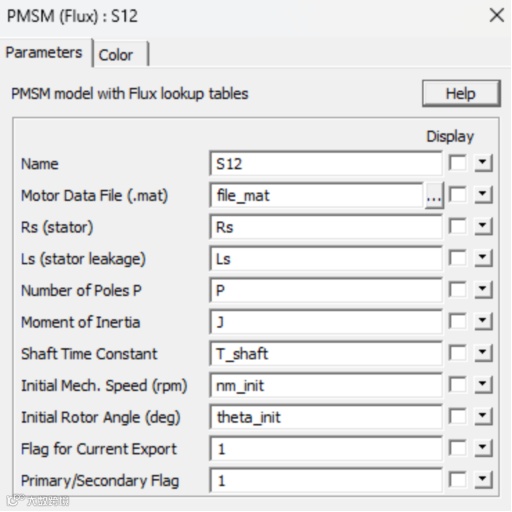

“PMSM（Flux）”和“PMSM”（FluxMotor）” 两个元件中添加了一个新的参数“Flag for Current Export”，如下所示：
当标志设置为0时，不导出任何数据
当标志设置为1时，电机相电流（Ia、Ib、Ic）的最后两个周期将写入文本文件，每个电流一个文件
初始两个周期的转子位置值将写入文本文件
关于Simlab
Altair® SimLab® 是一种以流程为导向的多学科仿真平台，能够准确分析复杂装配件的性能。SimLab 包括一系列高度自动化的工作流程，使电子行业从业人员能够通过不需要 CFD 知识的热分析，在开发早期准确地识别和纠正潜在的设计问题，包括具有电子冷却仿真和其他电子设计自动化 (EDA) 热管理应用的能力。
关于Flux
Altair® Flux® 能够对复杂的电机系统进行建模，且精度经过工程验证。它具有多物理场功能（静磁、稳态和瞬态，以及电和热性能），可优化电机性能、效率、尺寸、成本和重量等。用户可以借助该工具开发多种传感器和执行器，以及变压器、绝缘子、功率母排和断路器等大功率电气设备。
