如何在PSIM中使用LTspice（I）

因内容较长，为了方便阅读，我们将其分两部分进行发布。本篇是第一部分，将介绍如何在PSIM环境中获取、安装、配置并运行LTspice；在下一篇中将讲述如何在PSIM环境中运行SPICE仿真及如何运用SPICE模型。

如需获取本文PDF版本，可以在文末留下你的微信号来获取。

在默认的情况下安装PSIM软件，并不包含LTspice求解器，需要单独进行LTspice的安装，请按照以下步骤获取软件、进行安装并设置相应的环境变量。

LTspice软件为ADI公司的免费电路仿真工具，请到以下链接完成LTspice的安装程序下载：

https://www.analog.com/cn/design-center/design-tools-and-calculators/ltspice-simulator.html

双击运行下载下来的LTspice安装程序LTspice64.exe，一步一步完成安装，确保软件单独能够运行。

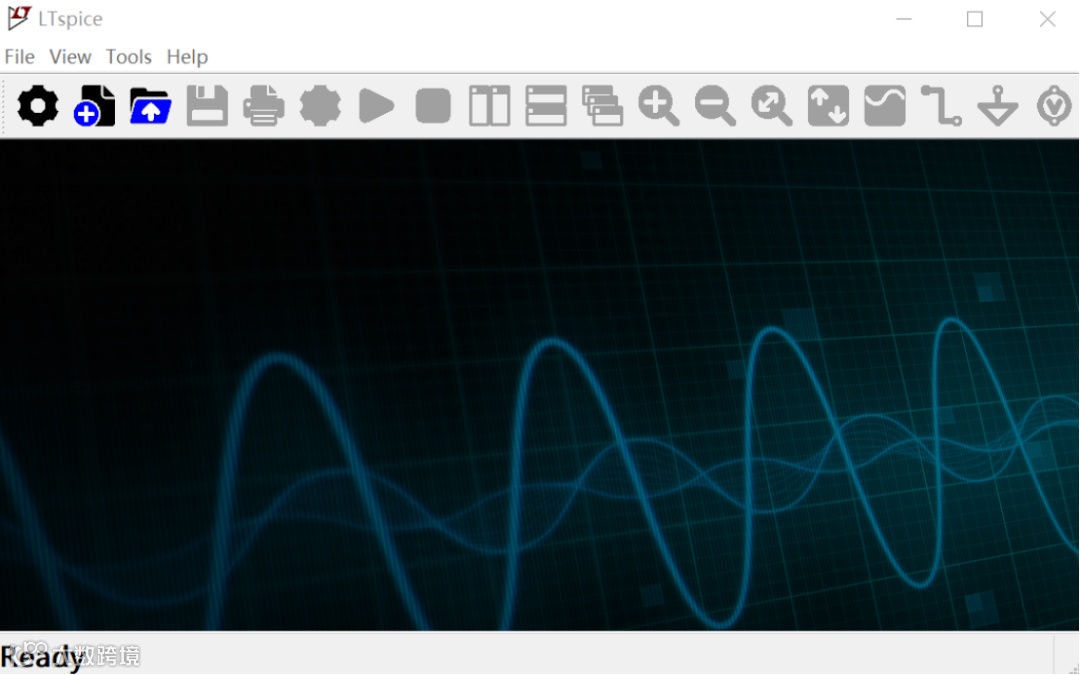

图 1、LTspice能够正常独立运行

在按照上述步骤完成了LTspice的安装之后，我们来到PSIM软件环境中进行必要的环境变量设置。在进行这一步之前，请确保PSIM软件已经安装并能够正常运行。

在PSIM软件的菜单中点击“选项》设置路径”，会出现两个与SPICE相关的路径设置窗口，见下图红色标记所示：

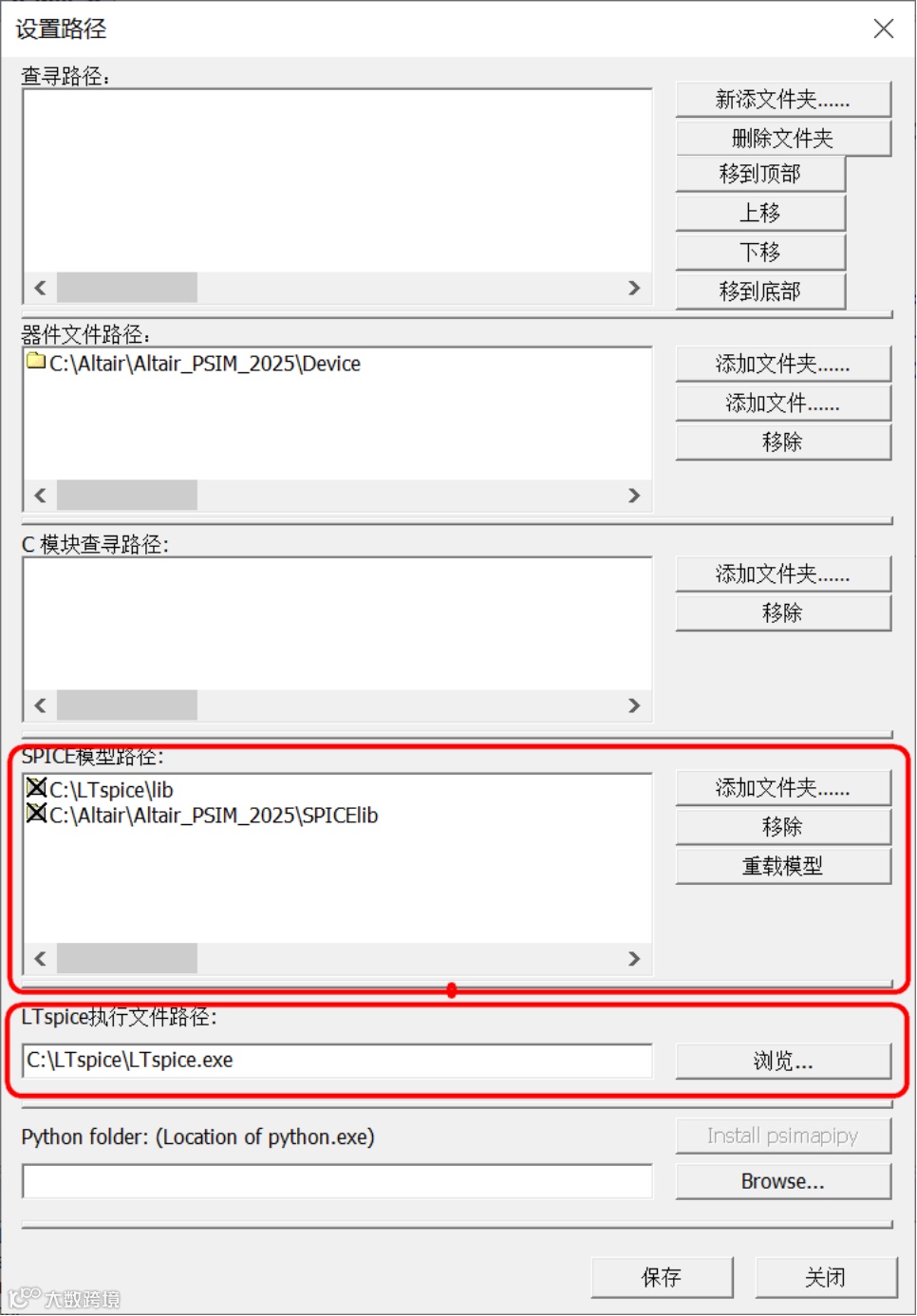

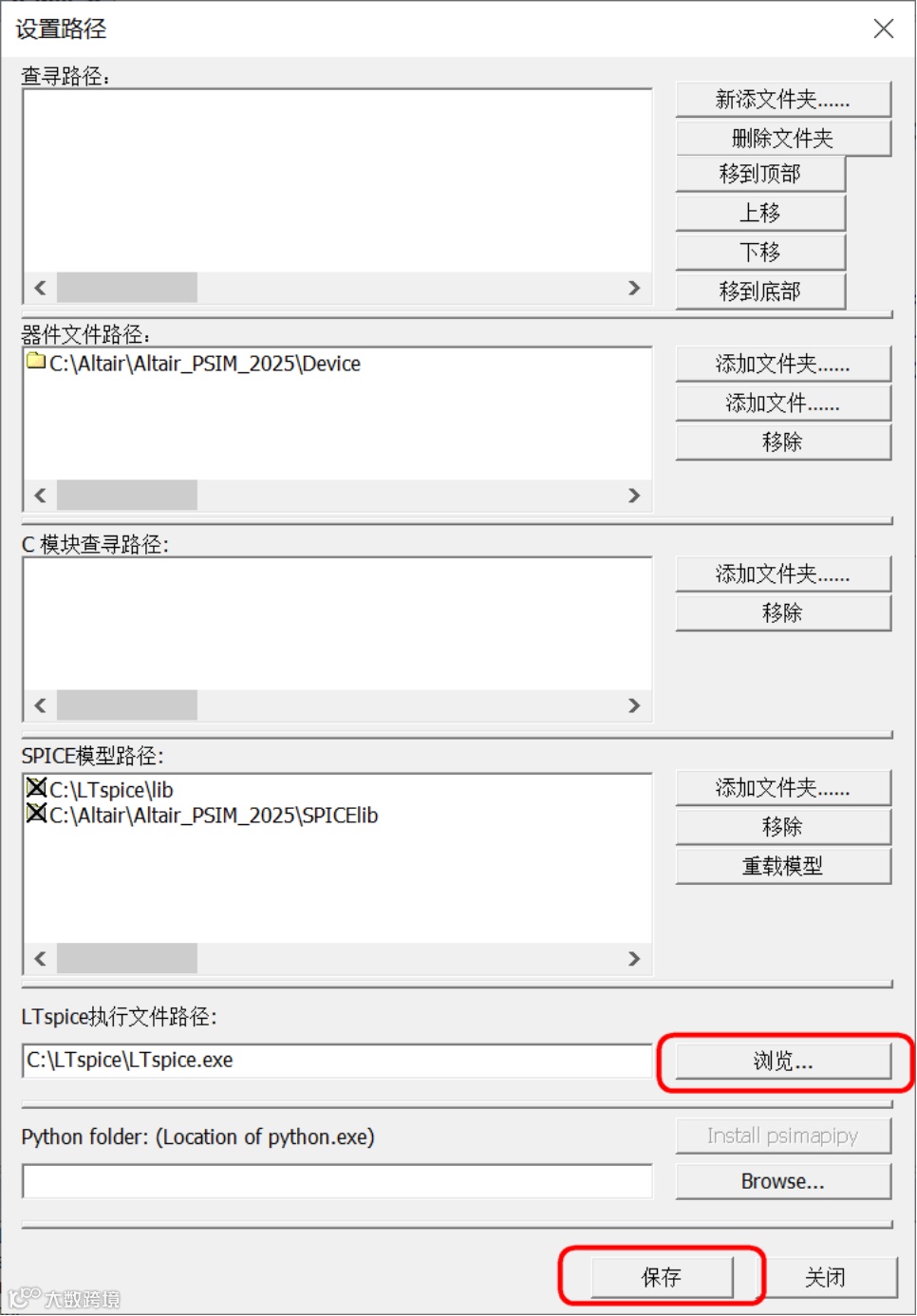

图 2、LTspice 路径设置窗口

在上图中，“SPICE模型路径”用于指定用户自己建立的SPICE模型的存放位置，在运行SPICE仿真的时候，仿真器会根据这里指定的文件夹自动进行SPICE模型的检索；“LTspice执行文件路径”指的是你安装的Ltspice的求解器的文件夹，通常默认安装的位置是在C:\Program Files\ADI\LTspice，你直接点击“浏览”，选择你安装的Ltspice的仿真器执行程序，然后保存即可。

图 3、指定LTspice安装路径

在完成上述设置之后，PSIM软件就可以与LTspice软件协同工作了，你可以通过PSIM软件自带的案例来进行测试。打开PSIM自带的SPICE案例，默认情况下这些案例位于目录C:\Altair\Altair_PSIM_2025\examples\SPICE Link中。

在PSIM的主菜单上，有多个仿真器可以进行选择，您可以使用PSIM仿真器，也可以使用LTspice仿真器。

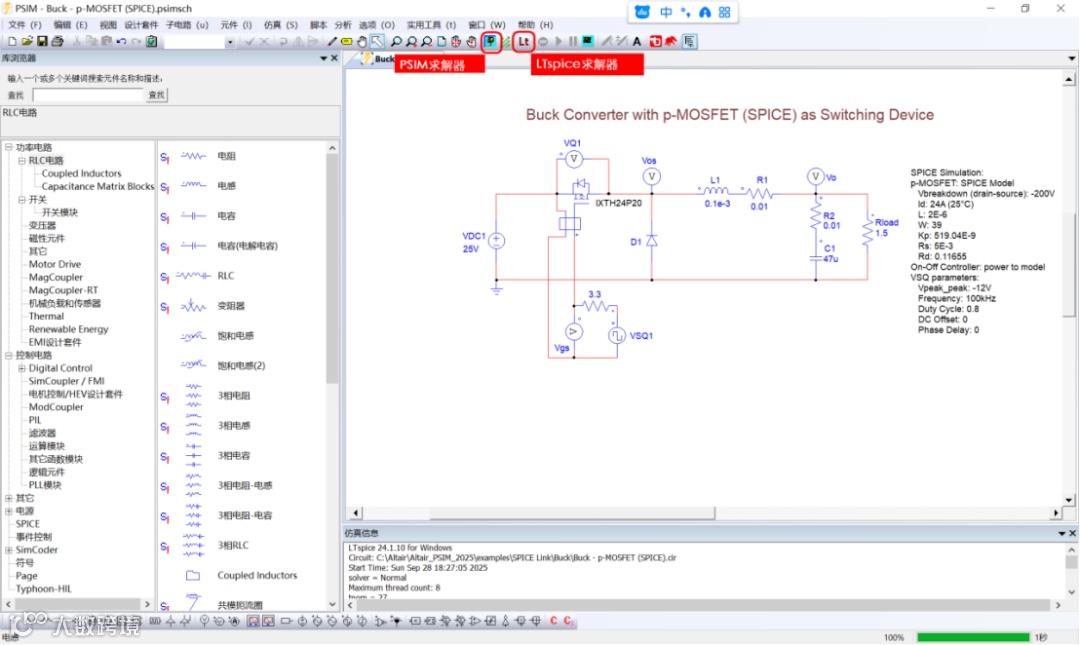

图 4、求解器选择

当你的电路图中有LTspice模型的时候，就必须采用LTspice来进行仿真，这种情况下，电路图中除了LTspice模型（通常是开关管）以外的其他器件，也必须能够被LTspice解析，需要注意的是并非PSIM器件库中的所有模型都支持SPICE仿真，那么如何识别哪些器件能够被LTspice解析呢？

请在PSIM的主菜单上依次点击“选项》设置》高级”，进入以下设置界面：

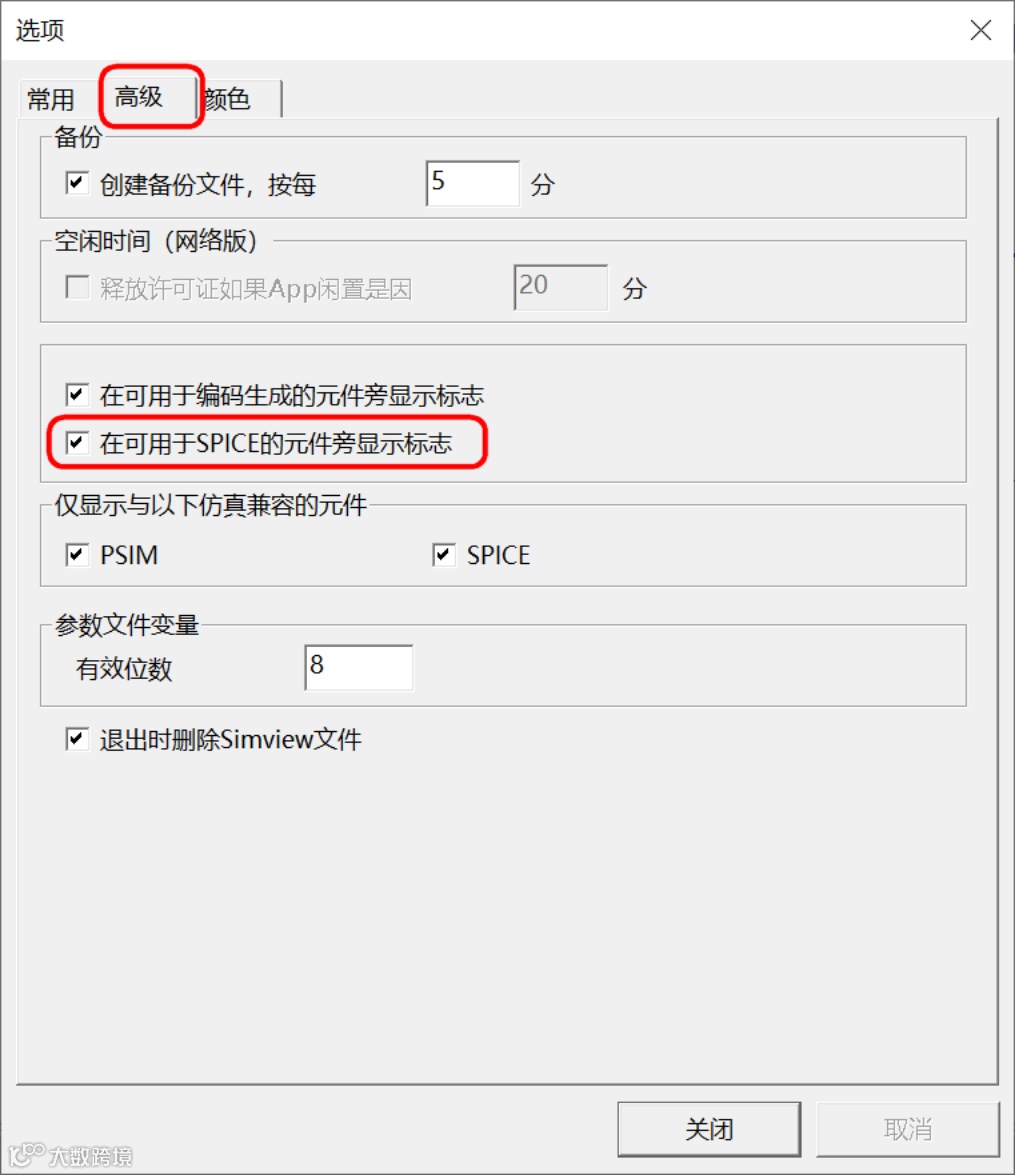

图 5、打开spice模型兼容标识

勾选“在可用于SPICE的元件旁显示标志”，点击“关闭”。

这样，在元器件列表中，你会发现在部分元件的符号左下角出现Sp标志，带有这些标志的模型，即表示该模型能够用于LTspice仿真。注意，默认情况下，“在可用于SPICE的元件旁显示标志”并不勾选，所以，在所有的元件的符号左下角也就不会显示Sp标志。

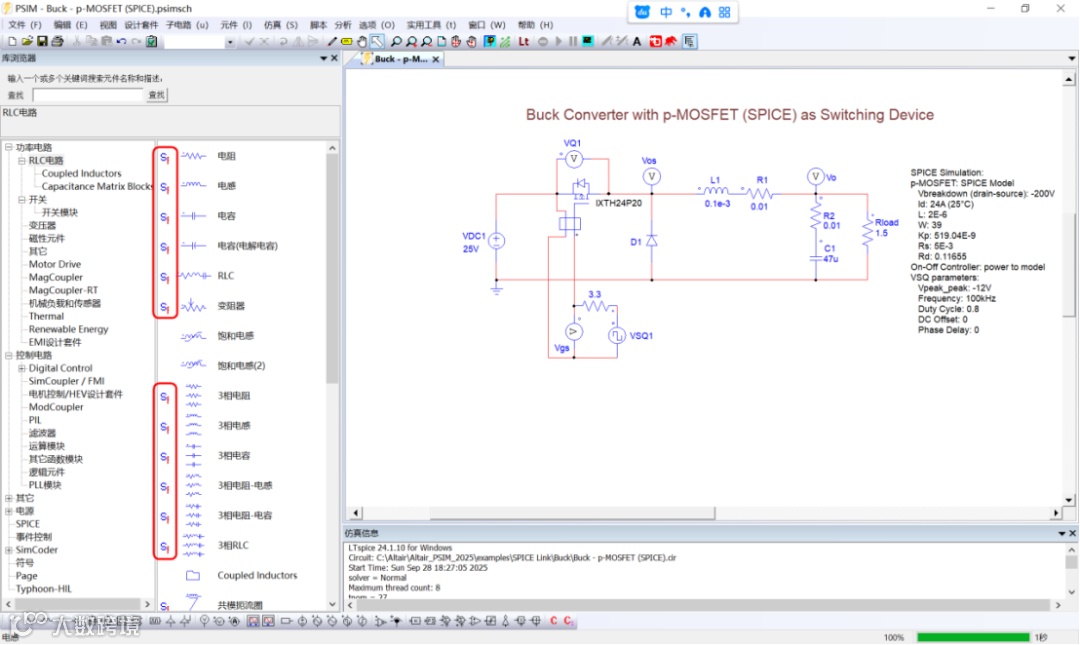

图 6、带有Sp标识的模型

通常情况下，我们在需要进一步关注器件瞬态细节（事实上，PSIM自带的二级、三级开关管模型已经能够反应足够的瞬态细节）的时候，可以将原理图中的开关模型换成来自于器件原厂的SPICE模型，采用LTspice来进行仿真。我们以一个“采用p-MOSFET开关器件的Buck变换器”为例来演示一下分析过程。该案例位于PSIM的安装目录中，默认路径为

C:\Altair\Altair_PSIM_2025\examples\SPICE Link\Buck中。以下为打开的原理图：

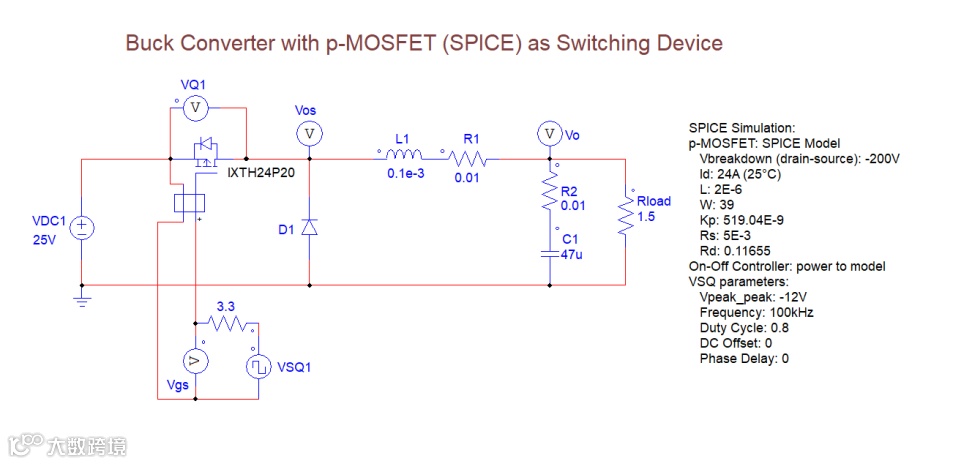

图 7、Buck 原理图

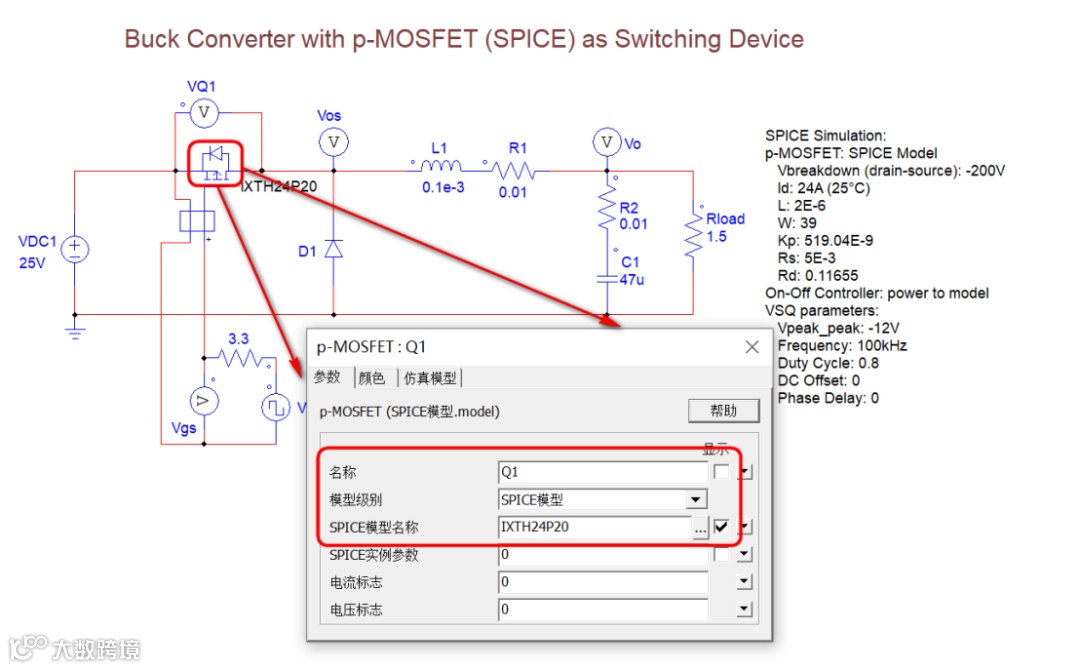

在该原理图中，其开关器件模型采用的SPICE模型，其余元件均为PSIM模型。

对于该电路，因为其有SPICE模型，如果你采用PSIM求解器，则会报错：

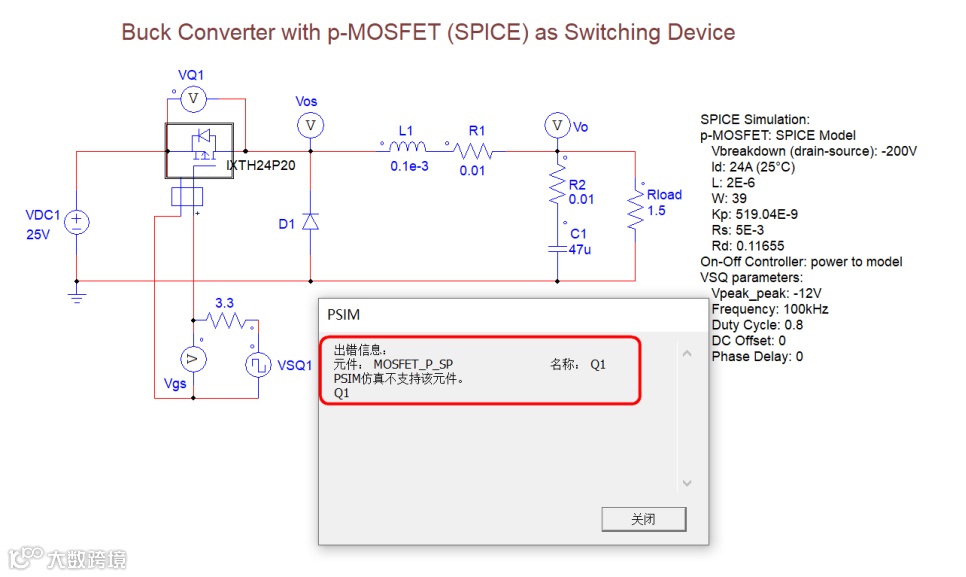

图 8、报错截图

采用LTspice则可以正常仿真并显示波形：

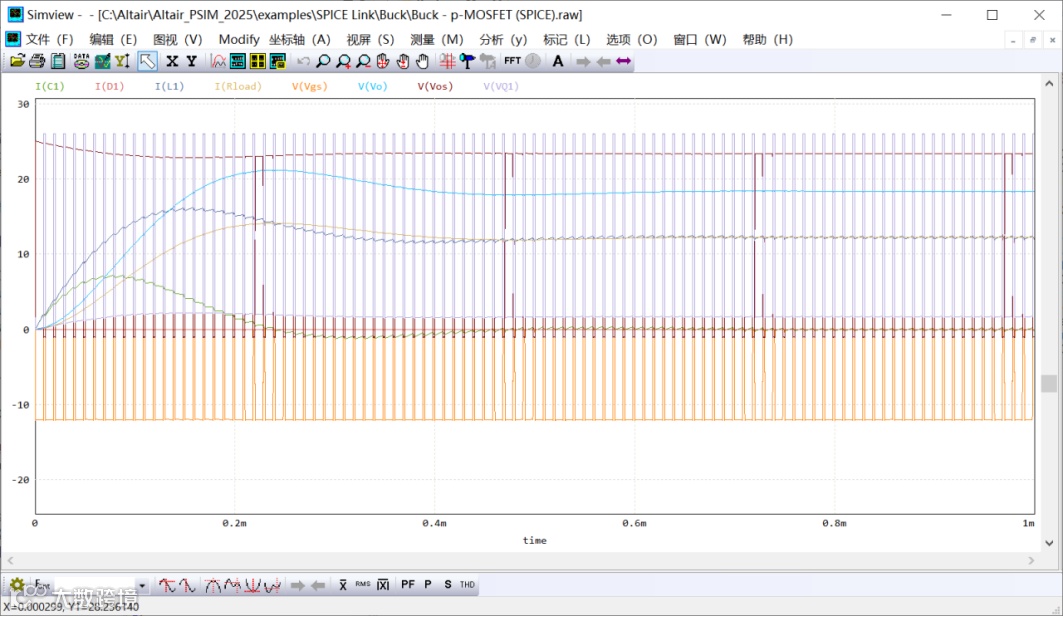

图 9、在PSIM中查看LTspice的仿真结果

放大波形，你会看到一些瞬态细节模型：

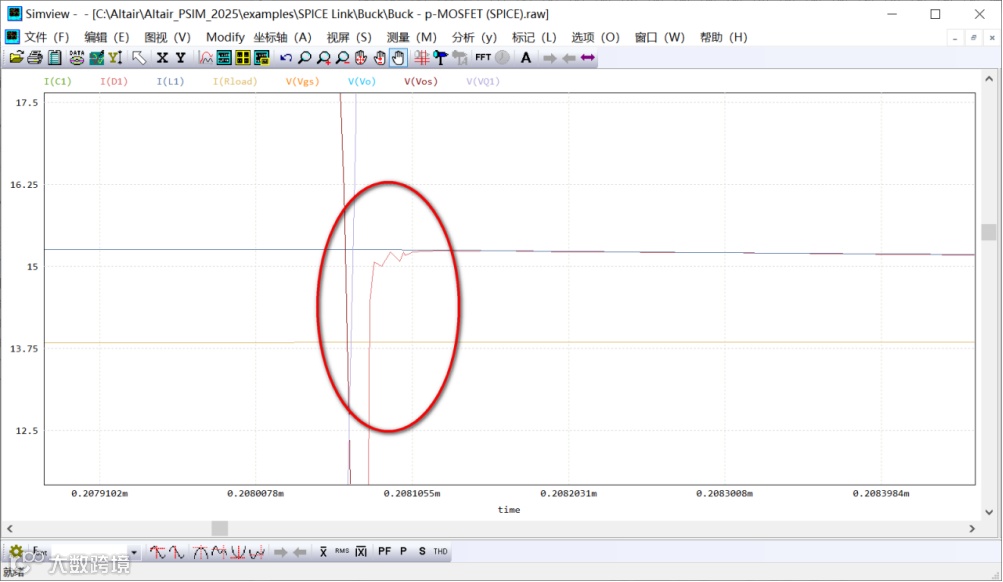

图 10、LTspice 仿真波形细节

另外，你也可以将PSIM原理图导入至LTspice中仿真，也可以起到同样的效果，因为篇幅的限制，我们将在下一篇文件中继续讲述如何在LTspice中导入PSIM原理图来进行仿真以及如何在PSIM使用SPICE的模型，希望大家继续关注。
