Surfer二维物探成果转换为EVS三维物探成果

本文基于国内实际工程项目为例，通过将Surfer软件差值生成的等值线导出的相对坐标，通过一定的算法转换为实际的三维坐标，然后利用EVS进行三维差值生成三维物探模型，对模型进行裁剪、剖切、筛选，最终形成一个三维的交付成果。

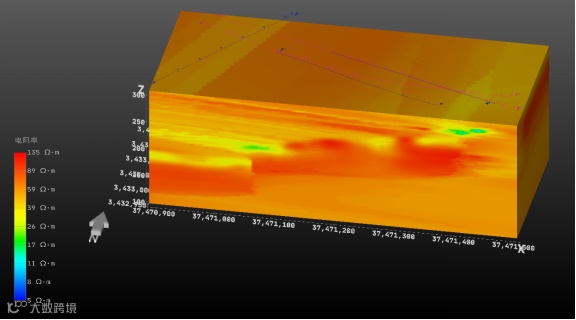

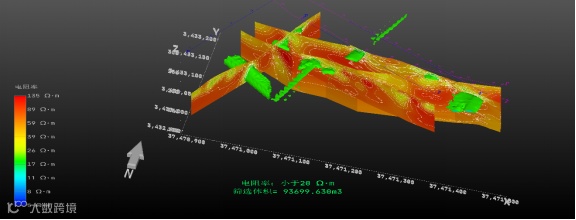

下图为EVS软件读取处理成三维坐标的物探数据，共计五条剖面。

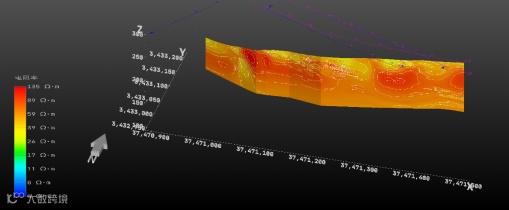

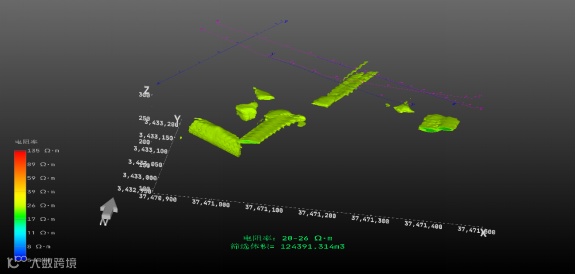

然后对三维模型进行进一步的剖切，并可对所切割剖面添加等值线。

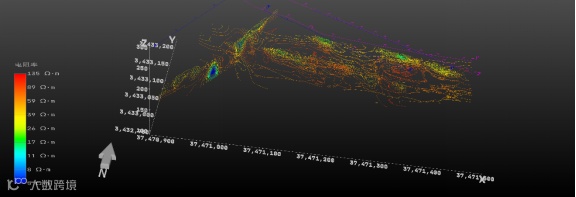

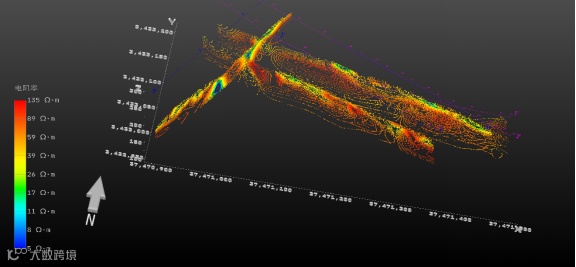

下图为仅显示等值线的效果。

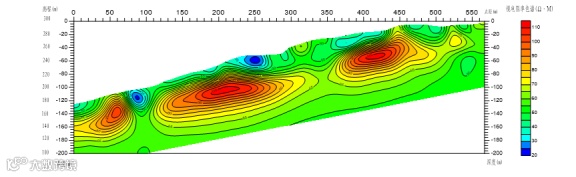

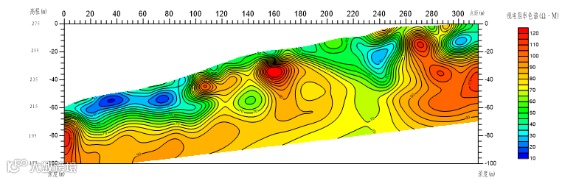

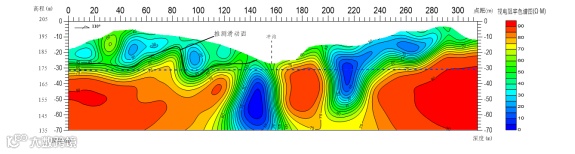

Surfer软件基于二维差值生成的 1线剖面图

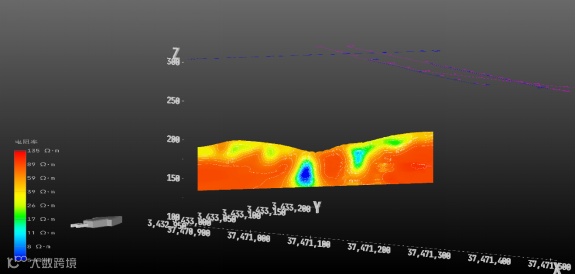

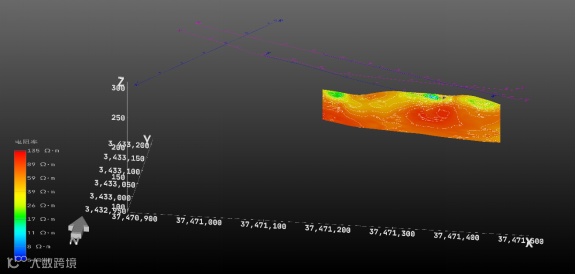

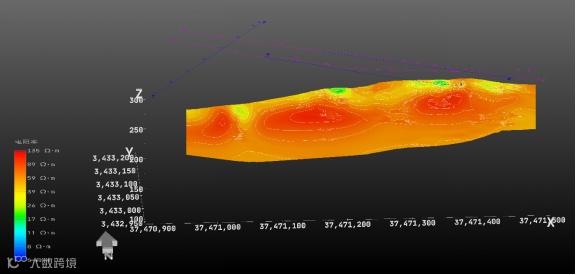

EVS切割三维模型所得1线剖面在三维空间中的呈现效果

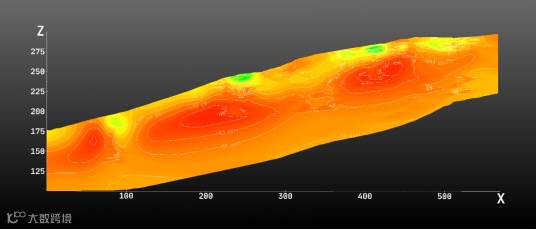

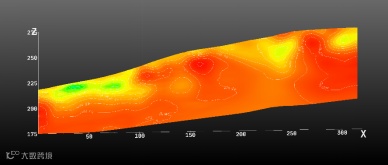

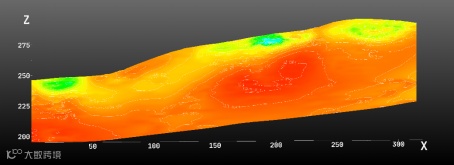

EVS中展开的1线剖面图

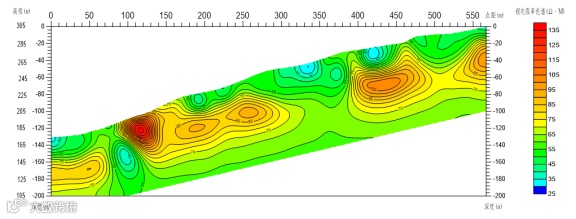

Surfer软件基于二维差值生成的2线剖面图

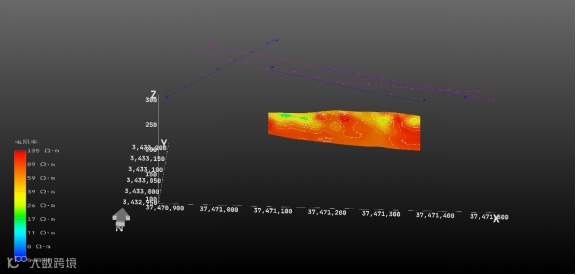

EVS切割三维模型所得2线剖面在三维空间中的呈现效果

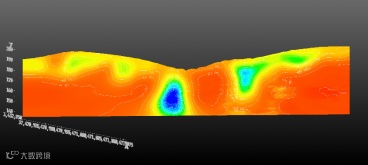

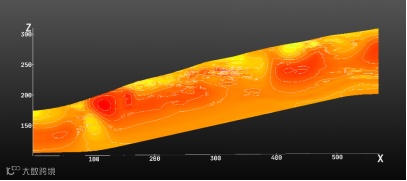

EVS中展开的2线剖面图

Surfer软件基于二维差值生成的3线剖面图

EVS切割三维模型所得3线剖面在三维空间中的呈现效果

EVS中展开的3线剖面图

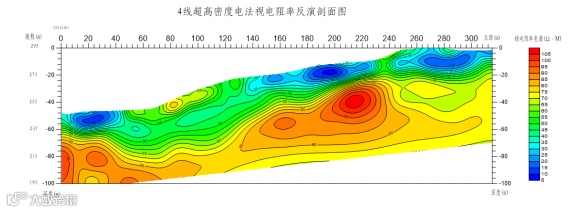

Surfer软件基于二维差值生成的4线剖面图

EVS中展开的4线剖面图

Surfer软件基于二维差值生成的5线剖面图

切割三维模型所得5线剖面在三维空间中的呈现效果

EVS中展开的5线剖面图
