地下岩土体波速异常三维可视化

地下岩土体波速异常三维可视化 优土优木
2023-08-03
2


地下速度数据通过EVS三维可视化软件，进行三维可视化显示，可用于科研成果显示及工程物探解译。通过三维可视化：三维数据体、深度剖切、竖向剖切、速度异常体筛选、等值线、深度剖切+速度异常体等显示方式，直观显示测区地下速度异常体，对测区地下速度异常进行精细化成图分析。

三维显示处理流程

加载三维速度数据，划分网格，利用地质统计学算法，如kriging、自然临近点，IDW等，插值生成三维模型。可以利用intersection shell模块对波速进行筛选展示、利用slice或者cross section模块对模型进行切剖面展示、利用isoline模块展示等值线，各类展示方式是独立运行的，可以任意组合展示。

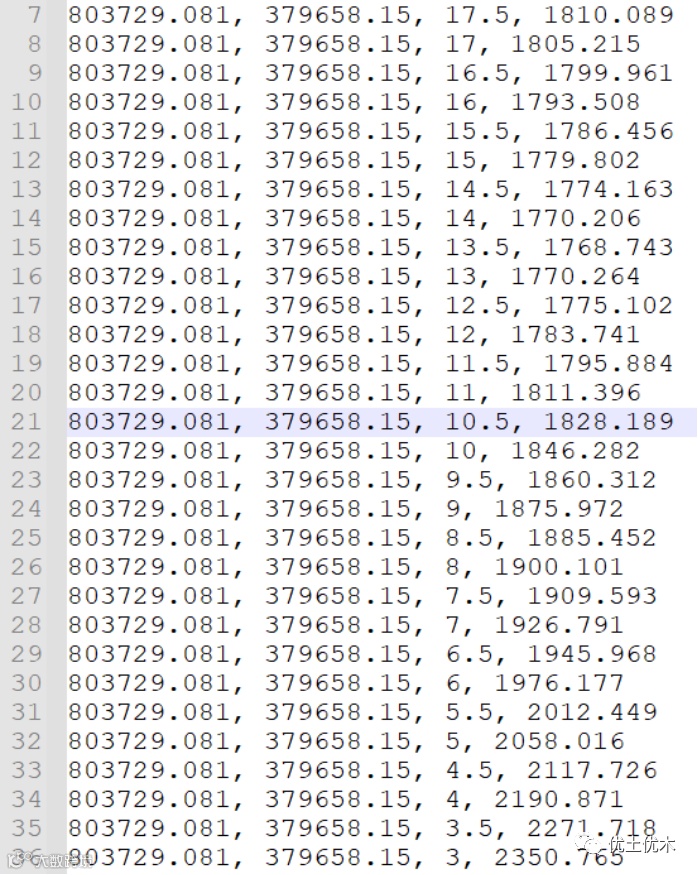

部分原始数据

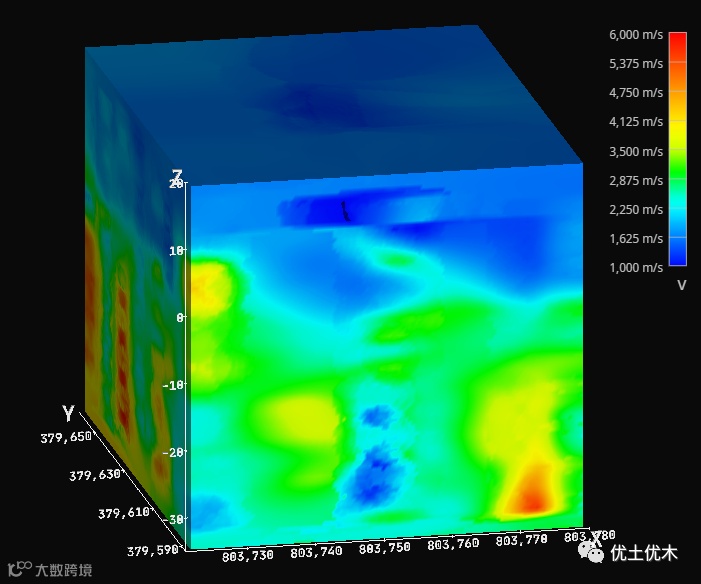

整体模型三维可视化展示

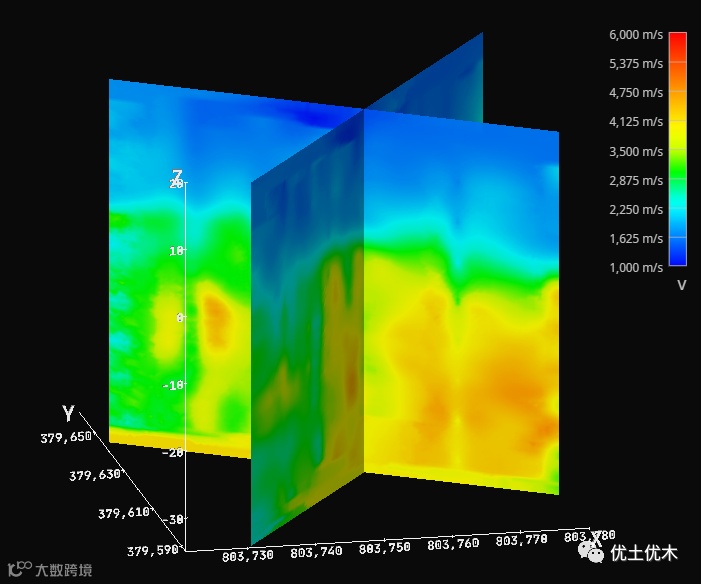

竖向剖切展示

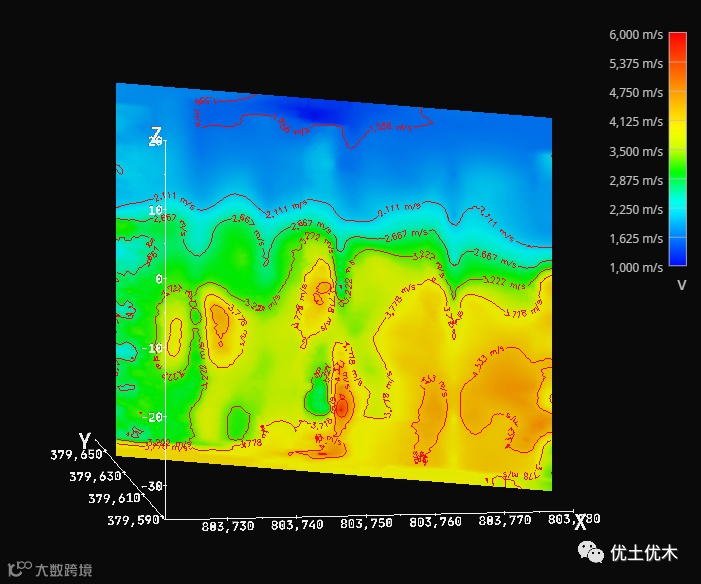

等值线展示

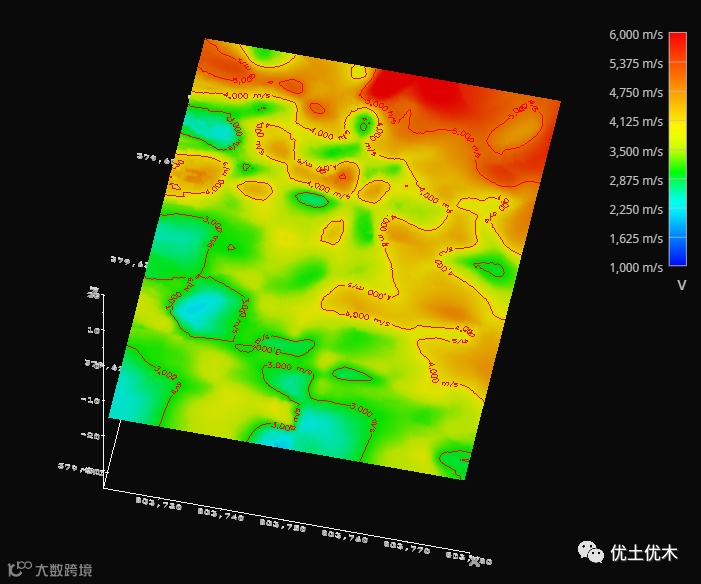

深度剖切展示

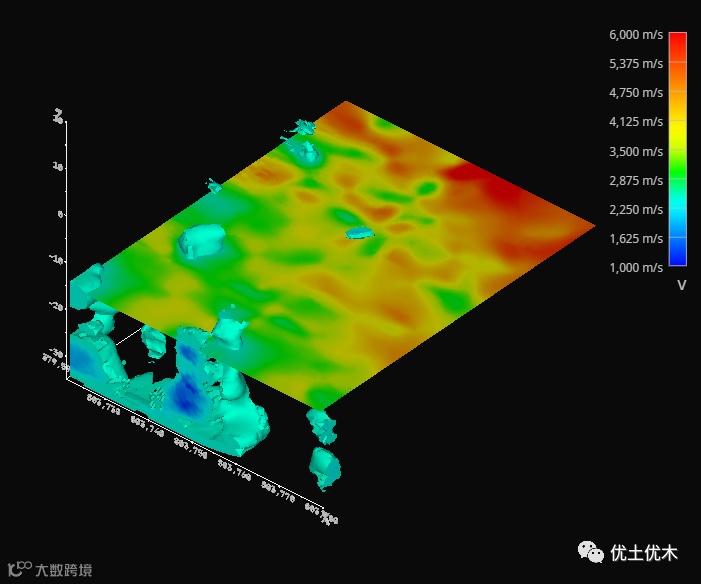

深度剖切展示+波速筛选展示

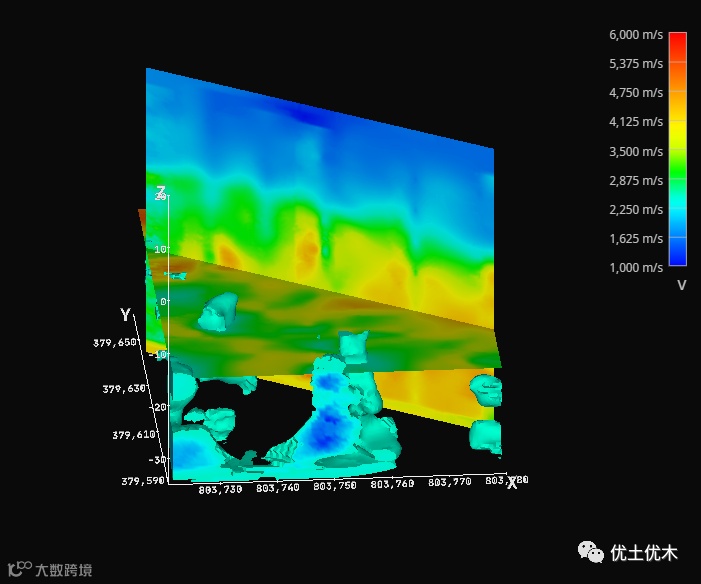

竖向剖切展示+深度剖面展示+波速筛选展示

视频效果展示
