（二）案例展示

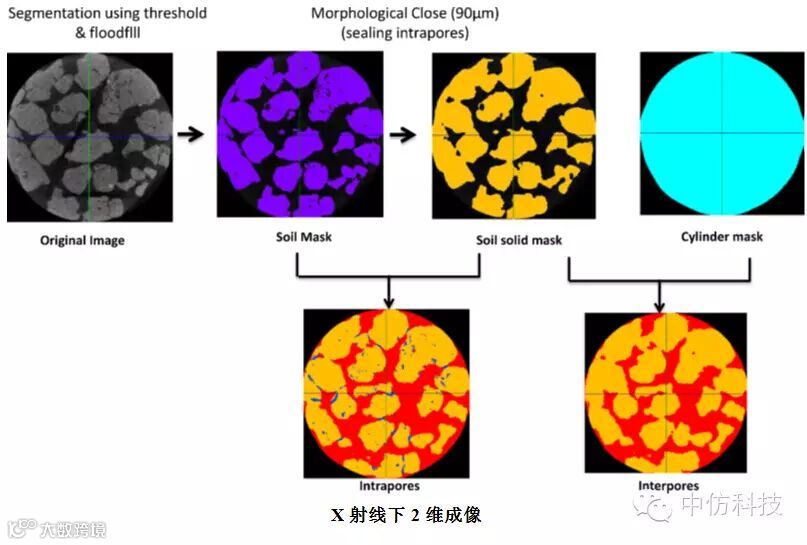

1、利用X射线分析土壤团聚体的层析和水的流动模拟

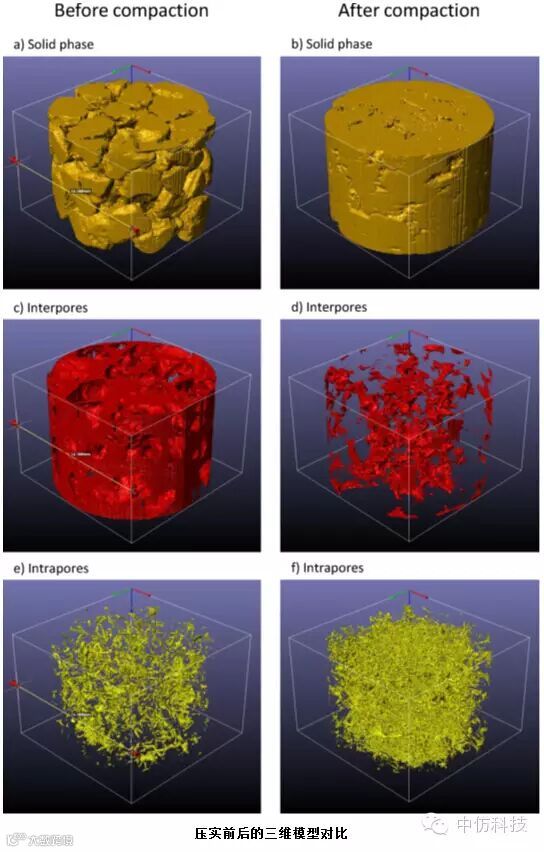

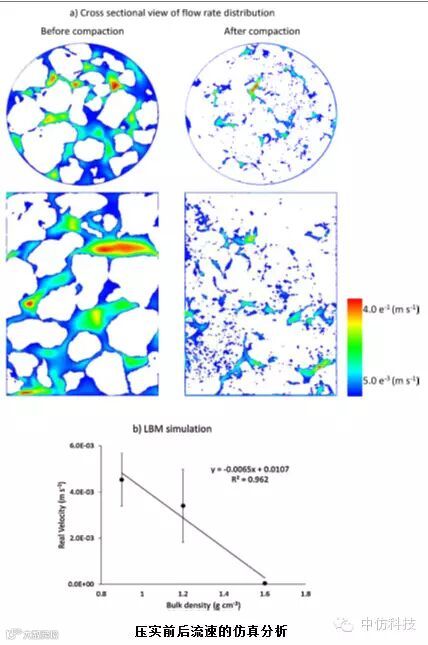

土壤团聚体是土壤的结构单元，它产生复杂的孔隙系统控制土壤水汽储存和通量。在膨胀和收缩或外力作用下，可以与机械压实一样破坏聚集体，物理冲击如何改变骨料结构的认知仍然有限。本研究的目的是量化压实对团聚体的影响，主要对孔径分布及流动。三维模型建模采用Simpleware软件完成。本案例来自M. Menon a,*, X. Jia等发表在Soil & Tillage Research上的Analysing the impact of compaction of soil aggregates using X-ray microtomography and water flow simulations.
2、多孔介质流动的孔隙尺度模拟
3、基于碳酸盐岩图像的三维孔隙尺度流动模拟

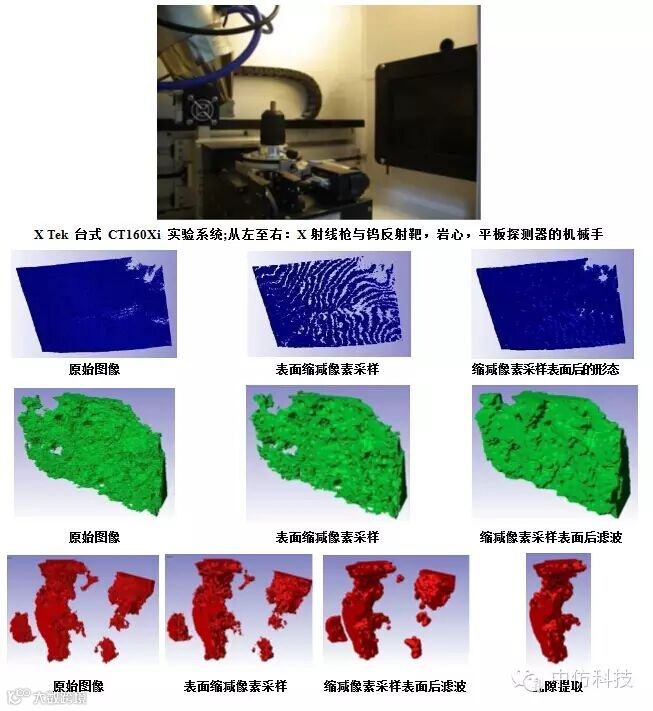

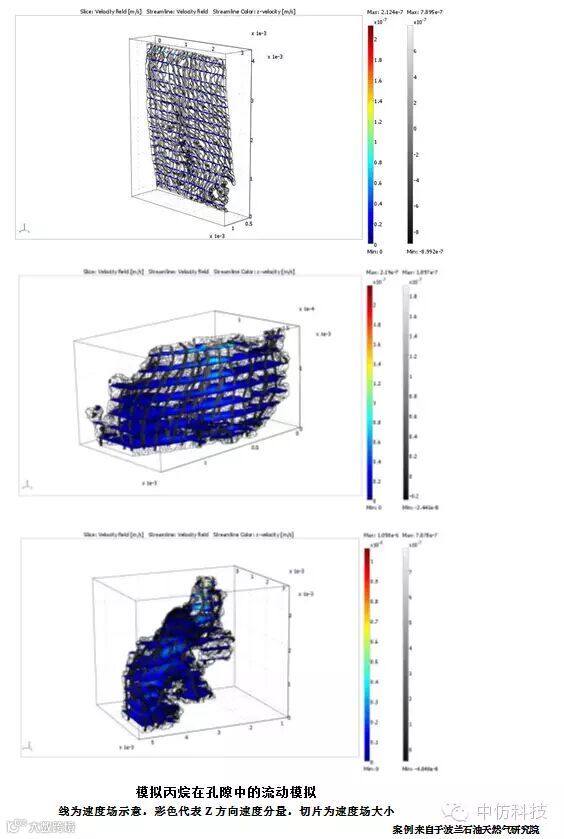

通过CMT技术对三种岩石做X射线扫描后成像，利用Simpleware软件的ScanIP模块对其做数字图像处理，得到三个不同的岩石三维模型，之后利用有限元软件分别做氮气、丙烷、汽油、水以及发动机机油做三维孔隙流动模拟，得到其不同的流动特性。
4、循环和静态载荷作用下岩石断裂损伤过程区（FPZ）的实验与数值模拟研究
目前,很多国家的地下资源开釆都已经或即将进入了深部开采阶段，并且，地下采矿逐渐走向深部开釆是趋势。未来10多年的时间内，我国有1/3的有色金属矿山的开采深度将达到或超过1000m。
在深部，矿岩处于高原岩应力、高地温、高岩溶水压的复杂环境下，表现出与浅部截然不同的力学特性，典型的如岩爆和深部分区破坏裂化现象等。因此，为解决深部开采中出现的问题，多国矿山企业和政府以及相应的国际组织都对深部高应力岩体的力学问题开展了研究，中仿科技的岩土重要合作院校如中科院武汉岩土所、东北大学、中国矿业大学、中南大学、重庆大学、北京科技大学等开展了大量关于深部工程的研究和实践，这些工作对深部岩石力学的发展起到了非常重要的作用。

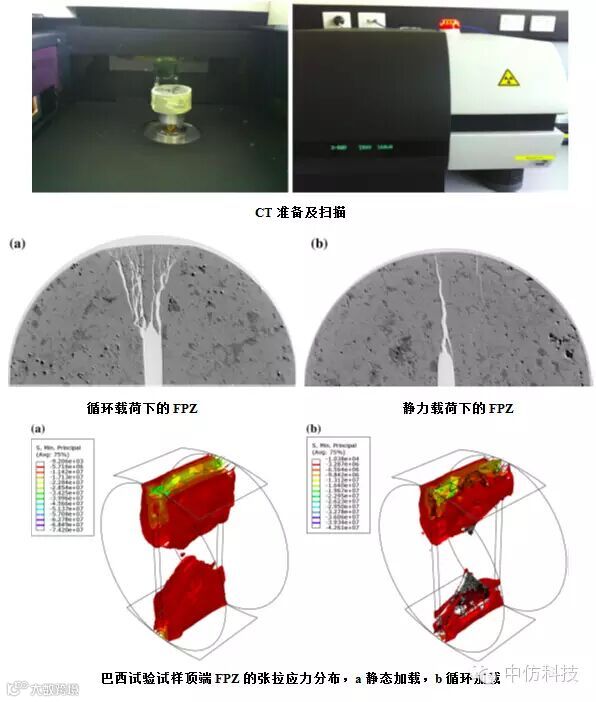

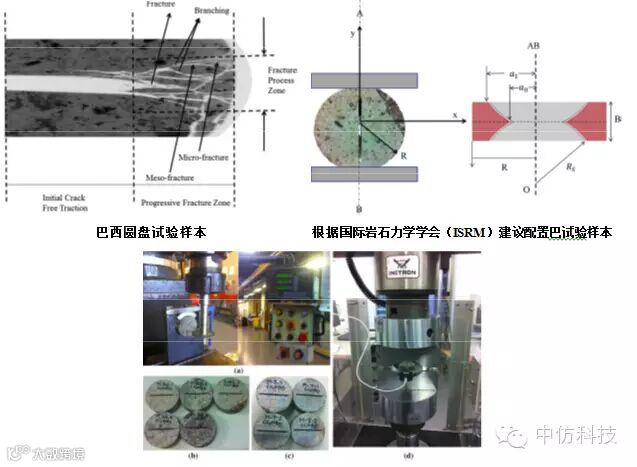

昆士兰大学土木工程学院的M. Ghamgosar等人用巴西试验(CCNBD)对布里斯班凝灰岩标本的断裂损伤过程区的发展（FPZ）进行了研究，探讨各种静态和循环荷载作用下脆性岩石的力学行为。本案例采用扩展有限元法（XFEM）计算裂纹尖端断裂过程区对的位移、拉伸应力分布和塑性耗能等。其中一个最重要的步骤就是采用Simpleware软件重构数字岩石模型，还原裂纹尖端断裂过程区延伸的形状，之后采用数值模拟，结果与实验非常吻合。
5、类似案例
