主要从处理图纸开始到完整计算完输出料表的全过程讲解。
一：处理图纸
1、分图。
2、蜂鸟处理三部曲处理；（自动处理、块分解、字体基点）、外加E计算修改文字刷图。
3、最好用 E 计算的强力分解块,多分解几次更容易导入柱图形法；
4、标高以米为单位而且数字，如果出现文字替换成数字。
5、图纸钢筋符号特性要%%130~138 格式，用E计算的文字刷图还未更正的特殊符号用查找替换（find）替换回来。
6、图纸保存低版本导入图形建议保存CAD2010版本；
7、遇到夹层的增加夹层。
8、柱大样标注样式过滤出来分解两次或以上，以免导入柱大样自动修改比例。
9、柱大样边线可以直线或全局宽度为0的多段线，主筋及箍筋为多段线且全局宽度大于20为易。
10、多余的标注可以删除掉，以免图形过多。
11、基础厚度及地形复制到基础层柱平面图。
12、不带夹层的柱子用多段线给它画出来做好标记，方便在做柱子时处理。
二：柱翻样
1、新建

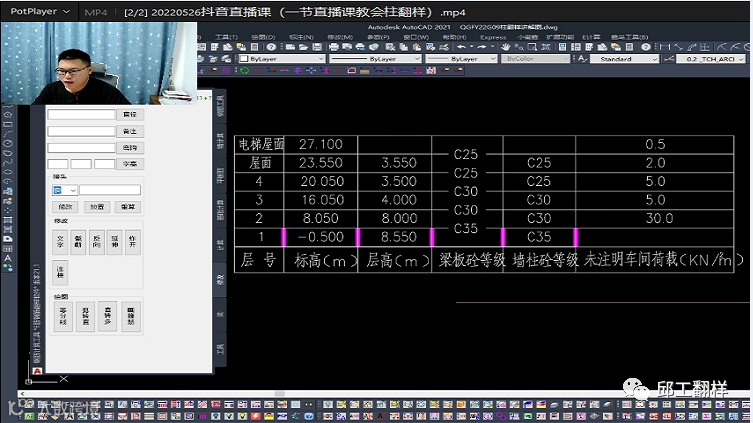

2、拾取楼层表
3、分割图纸
4、原点定位
5、设置
6、楼层设置
7、连接示意图设置
8、柱大样导入
9、放置柱
10、处理基础插入长度以及不同的标高
11、导入上层--处理联通柱子
12、放置上层柱--处理变径
13、处理封顶
14、编号
15、输出料表
