实战梁主要从处理图纸到计算过程。
一、图形处理
打开图纸首先遇到图纸块处理，自动处理，文字跑位处理，然后又多种钢筋符号不同，其中有三级钢以及四级钢，符号表示有所不同，用E计算-钢筋工具-修改-文字-刷图后还有两种处理不了用的CAD查找替换功能处理，钢筋符号表示比较特殊需要讲究一定的方法；处理图形后将图纸分出去进行命名保存。
二、拾取梁

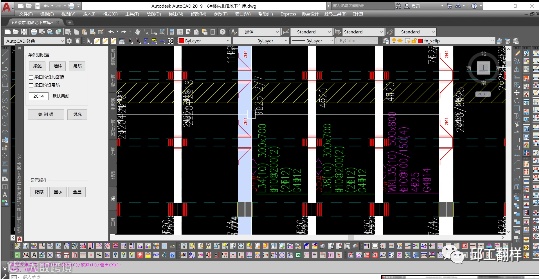

拾取梁可以将墙柱多个图层过滤出来改成一个图层方便识别，梁线图层也是一样，因为梁线也有可能多个图层，吊筋不是多段线的要改成多段线且全局宽度大于20，图层最好改成同一个图层，简单处理后进行梁编号，编完后墙柱，梁线，吊筋分别进行识别，识别完设置吊箍筋以及未注明的吊筋再进行绘制梁。绘制梁先识别框架梁以及主梁再识别非框架梁以及次梁，图纸分诶X向和Y向两份图纸的要先识别一个方向的框架梁再识别另一个方向的框架梁，再把两个方向的框架梁合并到一份图纸上再识别次梁，否则次梁没有支座无法识别，注意识别吊筋的时候要将吊筋的引线识别上，如果未识别原位标注的吊筋配筋将无法正确识别。

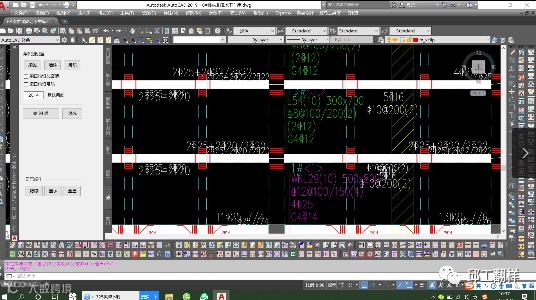

识别完成后进行检查，每道梁都按顺序逐次检查原位标注未识别到的进行修改，每道识别的梁点开分别有集中标注，支座原位，上中原位，标高，下部原位以及吊筋都有一个方片的拾取框，错的只要将对应的拾取框点左键拉到配筋处即可完成识别；全部检查完成进行保存。
三、计算梁
在软件菜单左侧点击梁打开E计算梁进行按图纸要求以及规范设置，一般锚固，箍筋，原材以及接头类型需要更改，设置完成后点击左上角E计算梁出现梁列表后点下面E计算梁去刷图再点击一键计算，出现检查错误的要去检查修改正确再重新刷图一键计算；根据现场后浇带划分区段调整位置进行分段，将不同段的梁输出到不同的料表里面即可完成。
