导读

储能产品作为对使用环境高要求的电气设备，产品设计需满足温度、湿度、粉尘等使用要求，需具备一定的防尘防水、防腐蚀功能，储能产品通常都会标识IP等级和防腐等级。

IP 防护等级

IP（Ingress Protection）防护等级系统由IEC（International Electrotechnical Commission）制定，将电器依照防尘防水特性进行分级的标准。

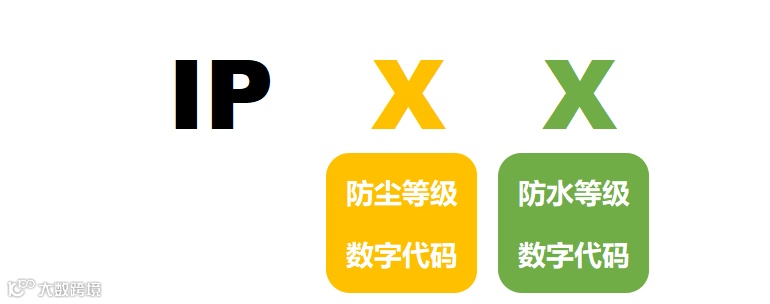

IP防护等级组成：代码字母IP + 第1位特征数字 + 第2位特征数字

第一个数字表示：设备抗微尘、防止固体异物进入的等级，最高级别是6；

第二个数字表示：电器防湿气、防水侵入的密闭程度，最高级别是8；

数字越大，表示其防护等级越高。

**IP后第一位数字防尘等级：**
数字	防护范围	说明
0	无防护	对外界的人或物无特殊的防护
1	防止直径＞50mm的固体外物侵入	防止人体（如手掌）因意外而接触到电器内部的零件，防止较大尺寸（直径大于50mm）的外物侵入
2	防止直径＞12.5mm的固体外物侵入	防止人的手指接触到电器内部的零件，防止中等尺寸（直径大于12.5mm）的外物侵入
3	防止直径＞2.5mm的固体外物侵入	防止直径或厚度大于2.5mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件
4	防止直径＞1.0mm的固体外物侵入	防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件
5	防止外物及灰尘	完全防止外物侵入，虽不能完全防止灰尘侵入，但灰尘的侵入量不会影响电器的正常运作
6	防止外物及灰尘	完全防止外物及灰尘侵入

**IP后第二位数字防尘等级：**
数字	防护范围	说明
0	无防护	对水或湿气无特殊的防护
1	防止水滴浸入	垂直落下的水滴（如凝结水）不会对电器造成损坏
2	倾斜15度时，仍可防止水滴浸入	当电器由垂直倾斜至15度时，滴水不会对电器造成损坏
3	防止喷洒的水浸入	防雨或防止与垂直的夹角小于60度的方向所喷洒的水侵入电器而造成损坏
4	防止飞溅的水浸入	防止各个方向飞溅而来的水侵入电器而造成损坏
5	防止喷射的水浸入	防持续至少3分钟的低压喷水
6	防止大浪浸入	防持续至少3分钟的大量喷水
7	防止浸水时水的浸入	在深达1米的水中防30分钟的浸泡影响
8	防止沉没时水的浸入	在深度超过1米的水中防持续浸泡影响。准确的条件由制造商针对各设备指定。

常规产品检测等级包括：IP23、IP44、IP54、IP55、IP65、IP66、IP67、IP68等级。

IP21通常是室内户用电气设备的最低防护等级要求，IP储能户外柜产品的常见等级为IP54、IP55。大秦数能的储能产品中，工商储产品DH200F、Powerstone的IP防护等级为IP55，可满足室外使用，可以完全防止外物（大于1mm）侵入，可防持续至少3分钟的低压喷水。

防腐等级

依据《ISO12944腐蚀环境判定标准》，防腐等级分为C1、C2、C3、C4、C5五个等级。

腐蚀性等级	腐蚀性	典型环境示例
C1	很低	主要应用场景为干燥清洁的室内场地，如办公室、学校及酒店等。
C2	低	主要应用场景为低凝结、低污染的常温室内场地，如仓库、体育场馆等。
C3	中	主要应用场景为中频凝结和中度污染的生产场地，如普通厂房，酿酒厂、加工厂等，可运用与城市、低盐度海滨地区。
C4	高	主要应用场景为高含盐量、高环境湿度自然环境，可运用于污染较重的城市、中等盐度海滨地区或暴露与除冰盐的区域。例如高含盐量的工业园区、化工区、沿海地区地区、公路桥梁、化工企业、发电厂、造船厂、远洋船等。
C5	很高	可运用与极高盐度的大气环境，主要应用场景为产生极高凝结和重度污染的场地，如矿井、产生高含盐量和极端大气的工业生产地区。
