为什么我买的鞋子容易开胶或是开裂？
小编，为啥我们买鞋子的时候有的穿没几天，就出现开胶或是鞋底开裂的情况呢？
嗯，这个问题，我需要好好讲解下。

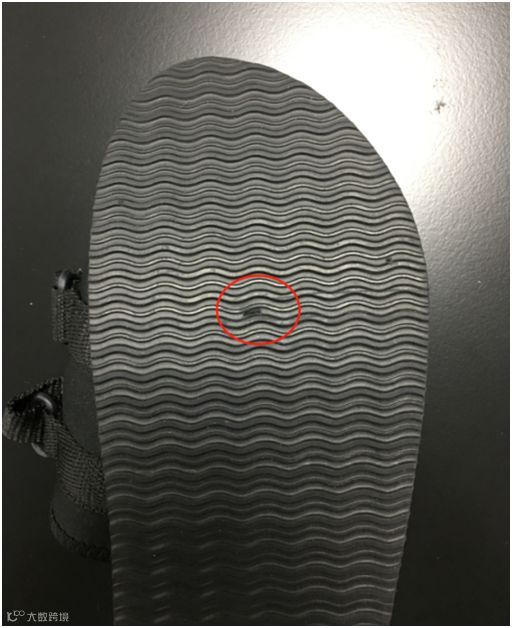

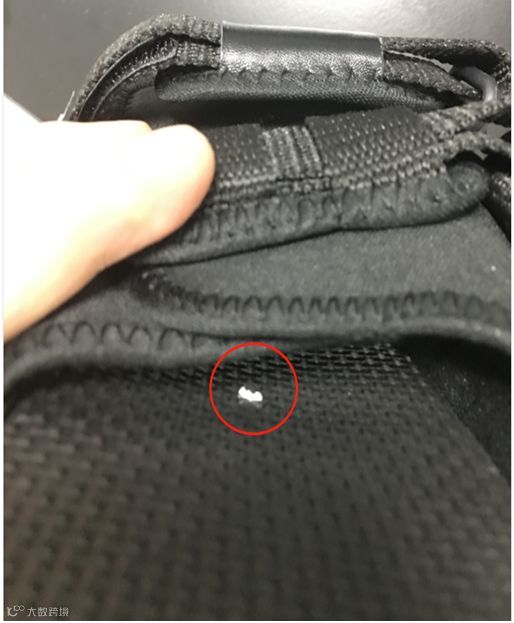

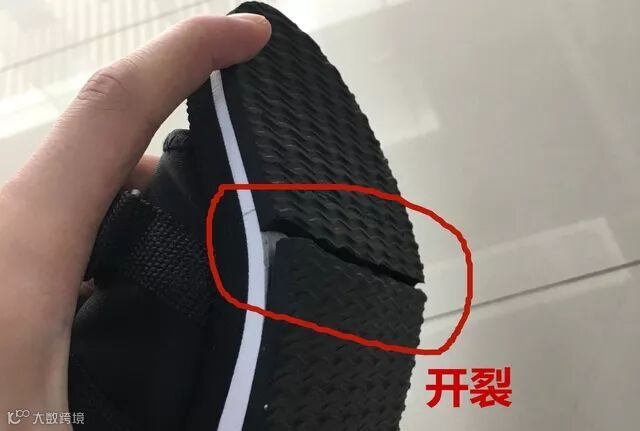

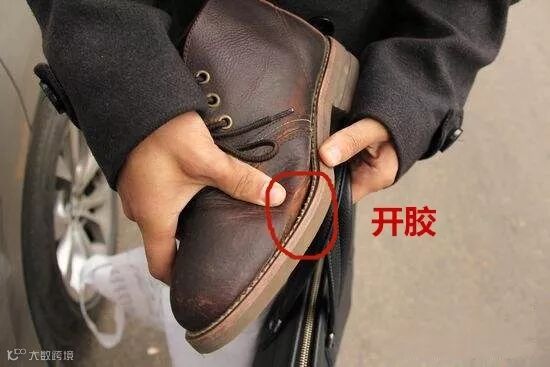

你买的鞋子是不是会出现过新鞋没穿多久就出现开胶，鞋底开裂的情况，就像下图这样：
你可能会说是鞋子质量不好，那具体是哪里质量不好了呢？根本原因在于成品鞋本身的耐折性能不合格。
成品鞋的耐折性能是指在一定应力作用下，成品鞋在一定温度下承受反应弯曲或折叠时的耐久性，通俗的说就是一定条件下，重复人脚在对鞋的屈折过程。

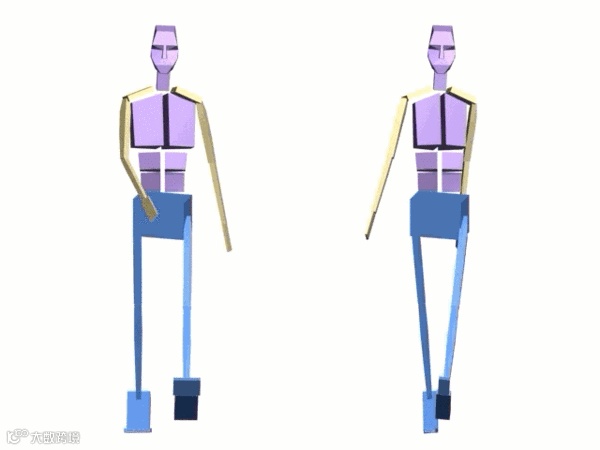

这个画面我可以看一天！魔性啊~
鞋类的耐折性能测试标准：GB/T 3903.1-2017《鞋类 整鞋鞋试验方法 耐折性能》，该标准适用于整鞋和鞋底，不适合跟高大于70mm，或鞋底屈挠部位大于25mm，或刚性太强的成品鞋。

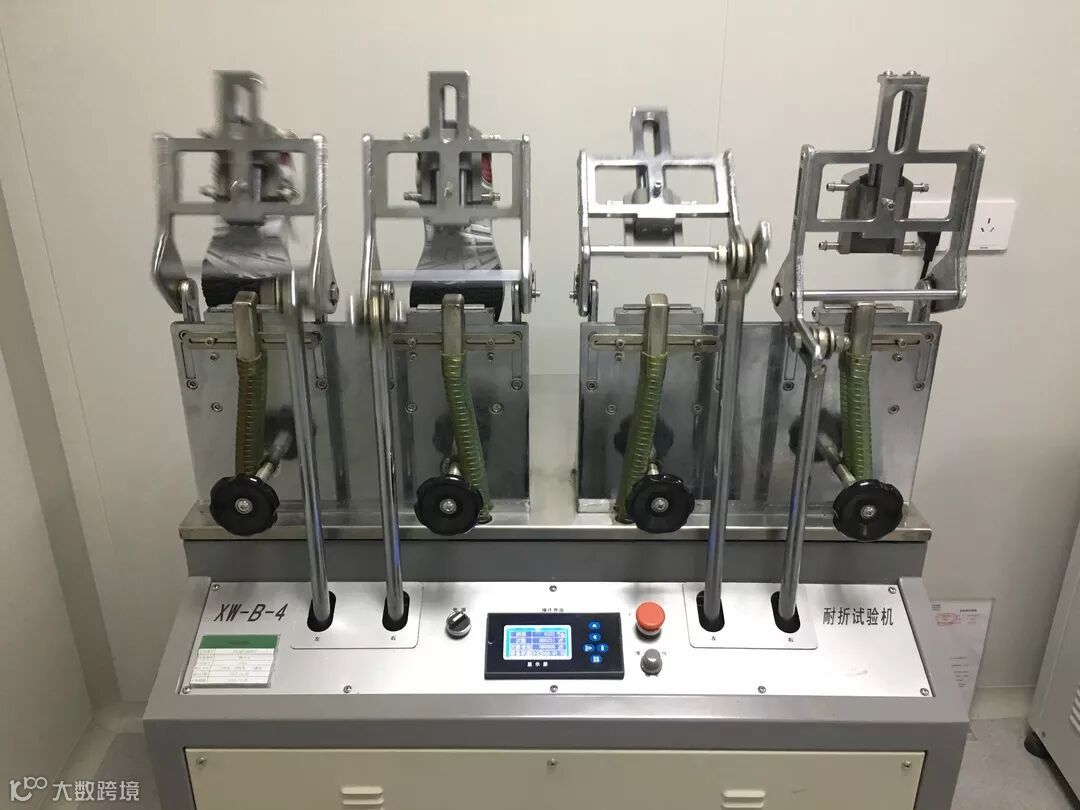

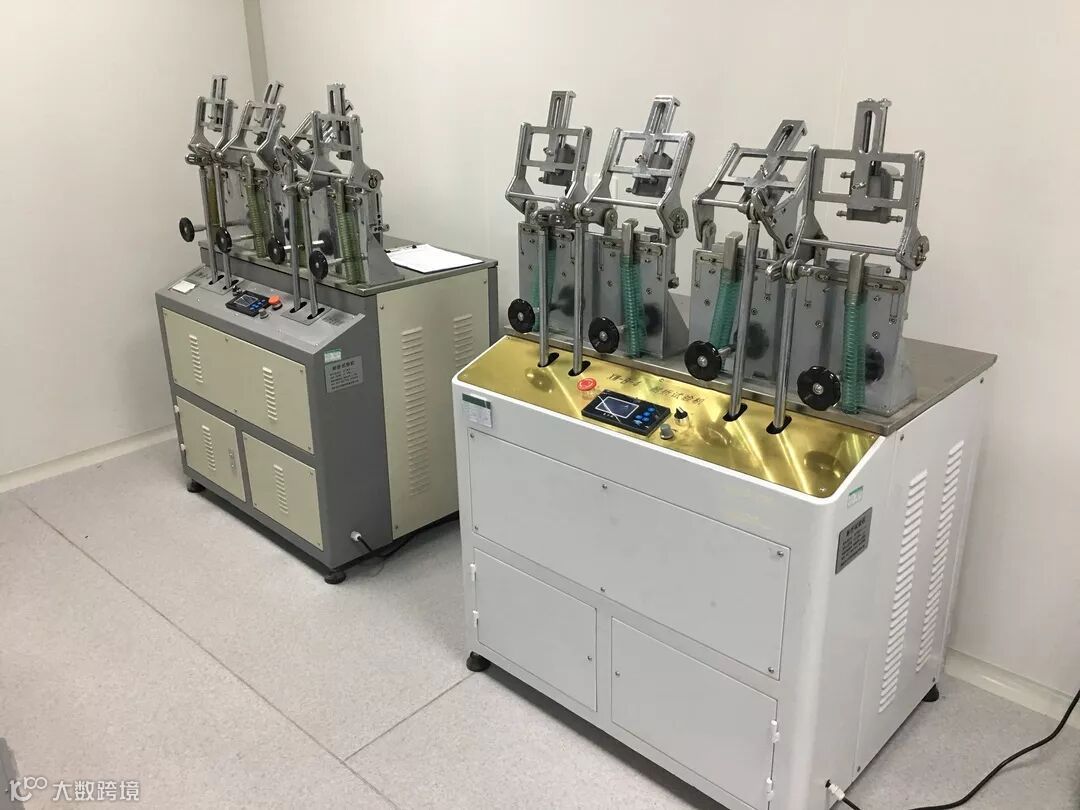

这是耐折试验机
耐折性能的试验原理是将成鞋或鞋底，用割口刀割一规定长度的裂口，以一定角度和频率在耐折试验机上进行屈挠，试验后，测量鞋底割口扩展后的长度，同时观测帮面、鞋底、帮底（包括围条、底墙）结合部位的变化情况。
像这样动
是不是跟你走路的动作很一致？

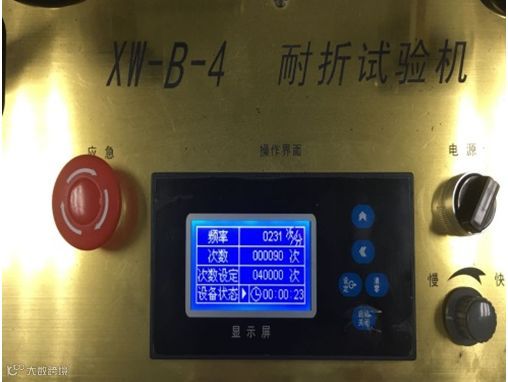

每组试样不少于一双整鞋或鞋底。一般要求试验机的屈挠角度为（50±1）°，屈挠频率为（230±10）次/min，测试环境温度为（23±2）℃，屈挠4万次，如下图所示：
标准要求割口位置在鞋底面的跖趾屈挠部位的中间部分，还需要将鞋底割透。
如下图所示：
但并不是所有鞋都需要预先割口，不同产品标准对耐折性能的要求也不同。
例如
旅游鞋
（GB/T 15107-2013）
它要求不割口，连续屈挠4万次，合格品中要求折后不得出现帮面裂面，底墙、帮底、鞋底开胶≤5.0mm；折后鞋底出现裂纹不得超过3处，且最长裂纹长度≤5.0mm；鞋底不得出现涂色脱落；有气（液）垫的鞋折后气（液）垫不应出现漏气（液）、瘪塌现象。
休闲鞋
（QB/T 2955-2017）
它要求需要预先割口5.0mm，合格品要求折后割口裂口长度≤20.0mm，折后出现新裂纹长度≤5.0mm，并且不应超过3处，折后来帮面不应出现裂浆，裂面或帮底开胶，并且鞋号在230mm以下不测耐折性能，鞋底屈挠部位厚度不大于25mm不测耐折性能，天然皮革外底也不测耐磨性能。
测试结果
1. 新产生的裂纹的数量和最长新裂纹长度，帮底结合部位的开胶长度。
2. 如有预割口，记录鞋底割口扩展后的长度。
3. 记录帮面（如裂面），鞋底（如开胶），帮底结合部位（如开胶）的变化情况用文字说明。
4. 每只鞋（底）的试验结果分别表示。
超过割口限值或出现上述异常现象则说明该鞋的耐折性能不合格。
总的来说，耐折性能模拟人持续行走状态，从鞋底折后割口裂口长度，折后帮面是否裂浆或裂面，帮底（包括围条、底墙）结合部位是否开胶全面地反应整鞋的耐穿用性，耐折性能合格意味着整鞋耐用性良好。
那要怎么选择耐折性能好的鞋呢？
其实单从肉眼无法判断鞋子的耐折性能是否合格，但是....
1. 气味，刺激性气味很严重的鞋子不建议购买，气味很刺激，说明鞋用的某些材料可能不符合环保标准要求。
2. 标识，吊牌上的信息明确，齐全，并与鞋子上的信息相匹配，质量一般不会差。
3. 仔细检查两只鞋是否对称，颜色，纹路上是否有较大误差。
4. 查看鞋帮缝合线和帮底粘合缝，检查是否有断线、鞋帮缝合线是否整齐，胶粘帮底结合部位是否平整无沟坎、无虚缝和开胶，是否存在明显的外观问题。
广告时间来了...
我司拥有世界一流的检测设备、先进的专业检测技术、经验丰富且熟练掌握国际国内标准的高素质管理团队和检验检测队伍。
我司的鞋类、皮革检测项目以及箱包类项目也已通过CNAS和CMA扩项评审，有需求的客户可开始送检啦！
记得来哦
来源：中纺联检（泉州）
