质控图在实验室中应用越来越广泛，可以评估方法的测量不确定度，进行人员比对和考核以及设备的期间核查等。
下面，给大家简单介绍一下质控图的绘制。
质控图中通常有五条线：
一条中位线（CL）：代表控制值的平均值或参考值。
两条警告限（WL）：位于中位线两侧的两倍标准偏差处。
两条行动限（AL）：位于中位线两侧的三倍标准偏差处。
在服从正态分布的情况下，约95%的数据将落在警告限之内，99.7%的数据落在行动限之内。因此，如果控制值落在行动限之外，存在差错的概率是非常高的。
常用的质控图有两类，X—图（均值图）和R—图。
以单一控制值或多个控制值的均值绘制X—图，可以监控控制值的系统效应和随机效应。多个独立样品的单个测量结果中最大值与最小值之差绘制R—图，可以监控重复性。可以根据实际情况来选择质控图的类型。

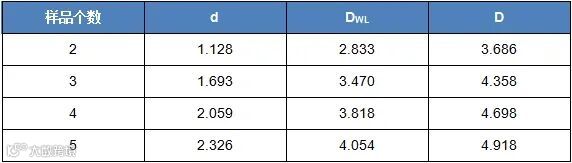

在绘制X—图时，警告限为±2s（s为一个长时间段内控制值的标准偏差），行动限为±3s，中位线为一个长时间段内控制值的平均值。绘制R—图时，首先计算一个上时间段内极差的平均值`R，根据样品个数，计算s，s=`R/d，上警告限为DWL·s，上行动限为D·s，具体常数值见下表。
需要注意：在绘制R—图时，只有三条线，中位线、上警告限和上行动限。
具体示例如下：

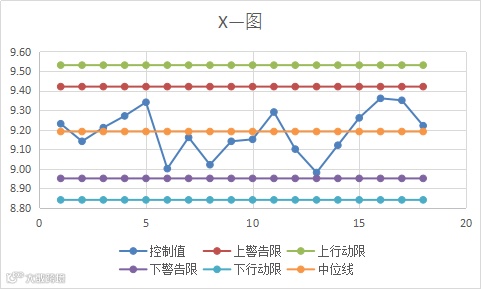

X—图

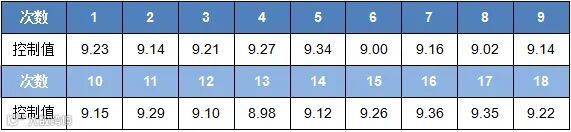

下表为pH项目质控数据：
根据数据可得出平均值为9.19，标准偏差：
则警告限为9.19±0.24，行动限为9.19±0.36。

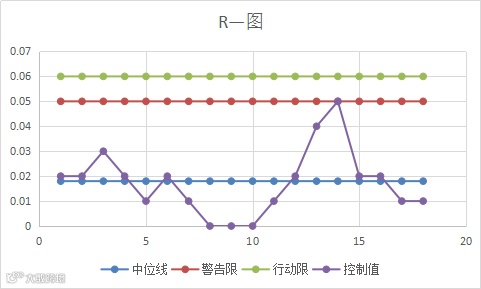

R—图

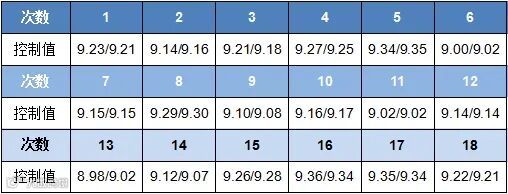

下表为pH项目质控数据:
根据数据可得出极差平均值为0.02，n=2，s=`R/d=0.02/1.128=0.018，则上警告限为2.833×0.018=0.05，上行动限为3.686×0.018=0.06。
