GB/T 21196.2—2025
产品标准GB/T 21196.2-2025《纺织品 马丁代尔法织物耐磨性的测定 第2部分: 试样破损的测定》将于2027年3月1日实施，同时替代旧版GB/T 21196.2-2007《纺织品 马丁代尔法织物耐磨性的测定 第2部分：试样破损的测定》。
与旧版标准相比，新版标准的考核指标和相关技术要求主要有哪些变化？接下来我们将带大家一起来解析下。
标准简介与适用范围
标准目的
规定了采用马丁代尔法，以试样破损为试验终点来测定织物耐磨性能的方法。
适用范围
● 适用于所有类型的纺织织物。
● 明确包括非织造布和涂层织物（新版强调）。
● 不适用于磨损寿命较短的织物。
关键变化
● 替代 GB/T 21196.2-2007。
● 修改采用 ISO 12947-2:2016。
● 引入了针对涂层织物的特定要求。
核心概念与定义变化
新版定义要点
当试样达到破坏点，即满足特定类型的纱线断裂或露出磨损面积时，判定为试样破损。
与旧版差异
● 旧版定义相对笼统，新版对不同织物类型的破损终点给出了更具体的规定。
● 增加了对涂层织物、非织造布等破损现象的描述。
● 引入“磨损面积 (worn off area)”相关概念（完全磨损/部分磨损）。
重要性
试样破损是判断试验是否结束的关键依据，直接影响最终耐磨次数的测定。
重大变化：试验负荷参数调整
新标准对摩擦负荷参数及其适用范围进行了调整和明确，特别是针对涂层织物。

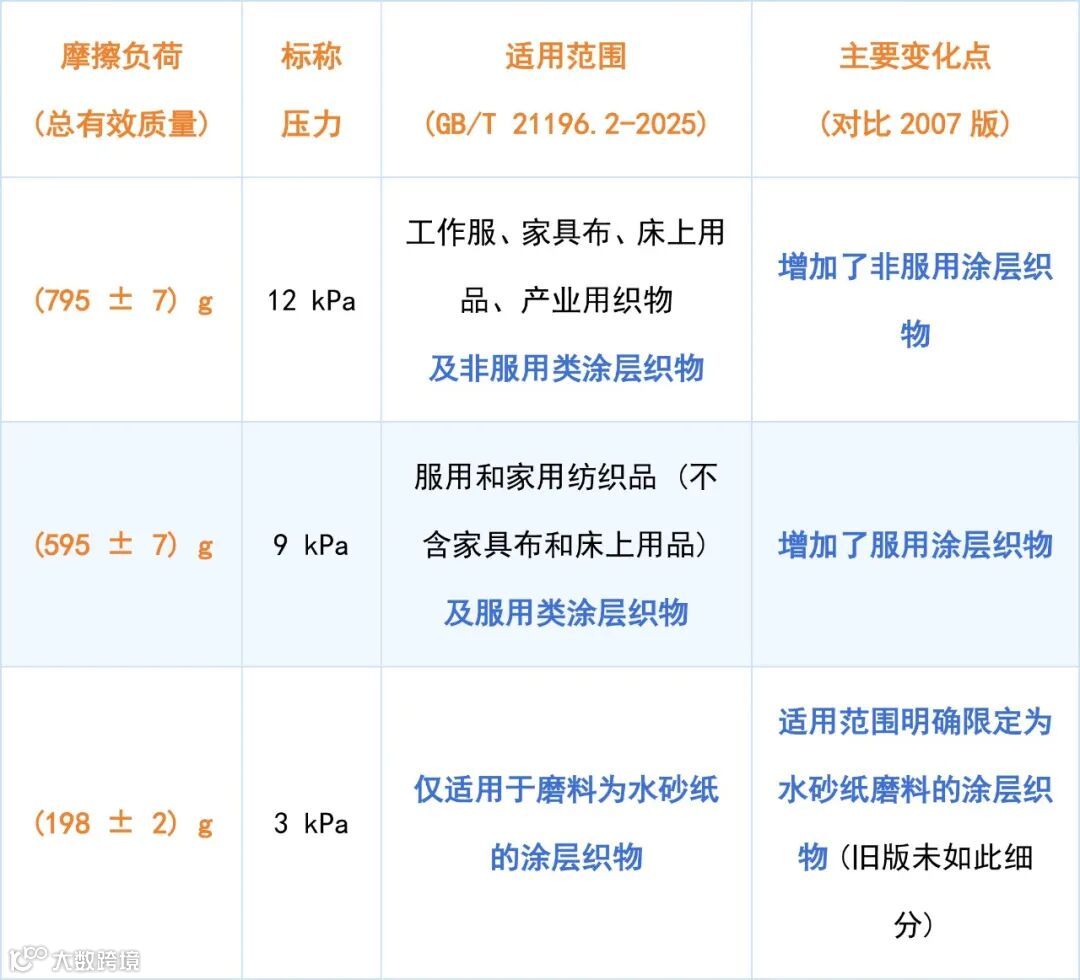

（表1）
重大变化：涂层织物的测试要求
新标准显著增加了对涂层织物的规定，使其测试方法更具针对性：
● 适用范围明确： 正式纳入标准测试范围。
● 标准磨料选择：
● 宜选用羊毛磨料或P800水砂纸作为标准磨料。
● 需要在试验报告中注明所用磨料类型。
● 试验负荷细分：
● 非服用涂层织物：(795 ± 7) g
● 服用涂层织物：(595 ± 7) g
● 使用水砂纸磨料时：(198 ± 2) g
● 破损终点特定： 规定了涂层织物的破损判定标准。
▲ 这是新标准的重要补充，使涂层织物耐磨性测试更规范。
重大变化：试样破损终点判定
新标准详细规定了不同类型织物的破损终点，判定更客观：

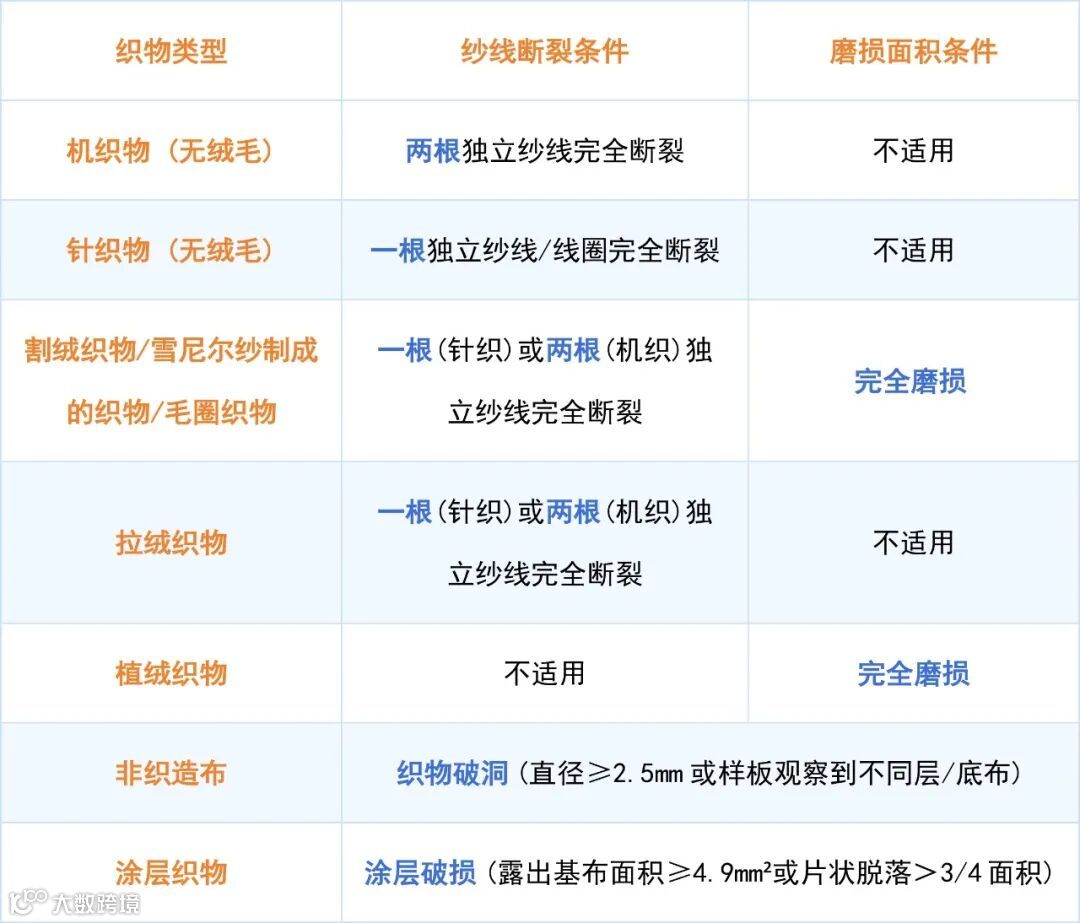

（表2）
▲ 这是新旧版本核心差异之一，务必参照新标准执行。
其他重要变化：取样与准备
● 取样位置：
● 全幅宽取样时，距布边至少150 mm (旧版: 100 mm)。
● 增加了对针织物、有图案/纹理织物取样的具体指导原则。
● 实验室样品： 增加了实验室样品的选取要求。
● 辅助材料：
● 增加了试样和辅助材料尺寸上限。
● 明确了毛毡每面的使用寿命 (不超过50万次)。
● 特殊织物：
● 修订了起绒/割绒织物的试验终点描述（体现在表2）。
● 增加了弹性织物的试样准备方法。
● 工具：增加了“样板”(带孔透明板)用于观察破损细节。
其他重要变化：试验与报告
● 试验环境：增加了可选标准大气条件，但需在报告中注明。
● 检查间隔：修订了磨损试验的检查间隔时间表，更适应不同耐磨等级的织物。
● 结果表示：
● 结果取各试样中的最低测试值。
● 增加了“耐磨性 ≥ 100,000 次”的表述方式（当测试在此次数停止时）。
● 试验报告：增加了需报告的内容，例如：
● 涂层织物使用的磨料类型。
● 试验所用大气条件。
● 织物类型及相应终点类型。
● 外观/结构上的重大变化及发生时的摩擦次数。
● 有关变色评定的结果 (如进行)。
新旧标准主要差异点汇总

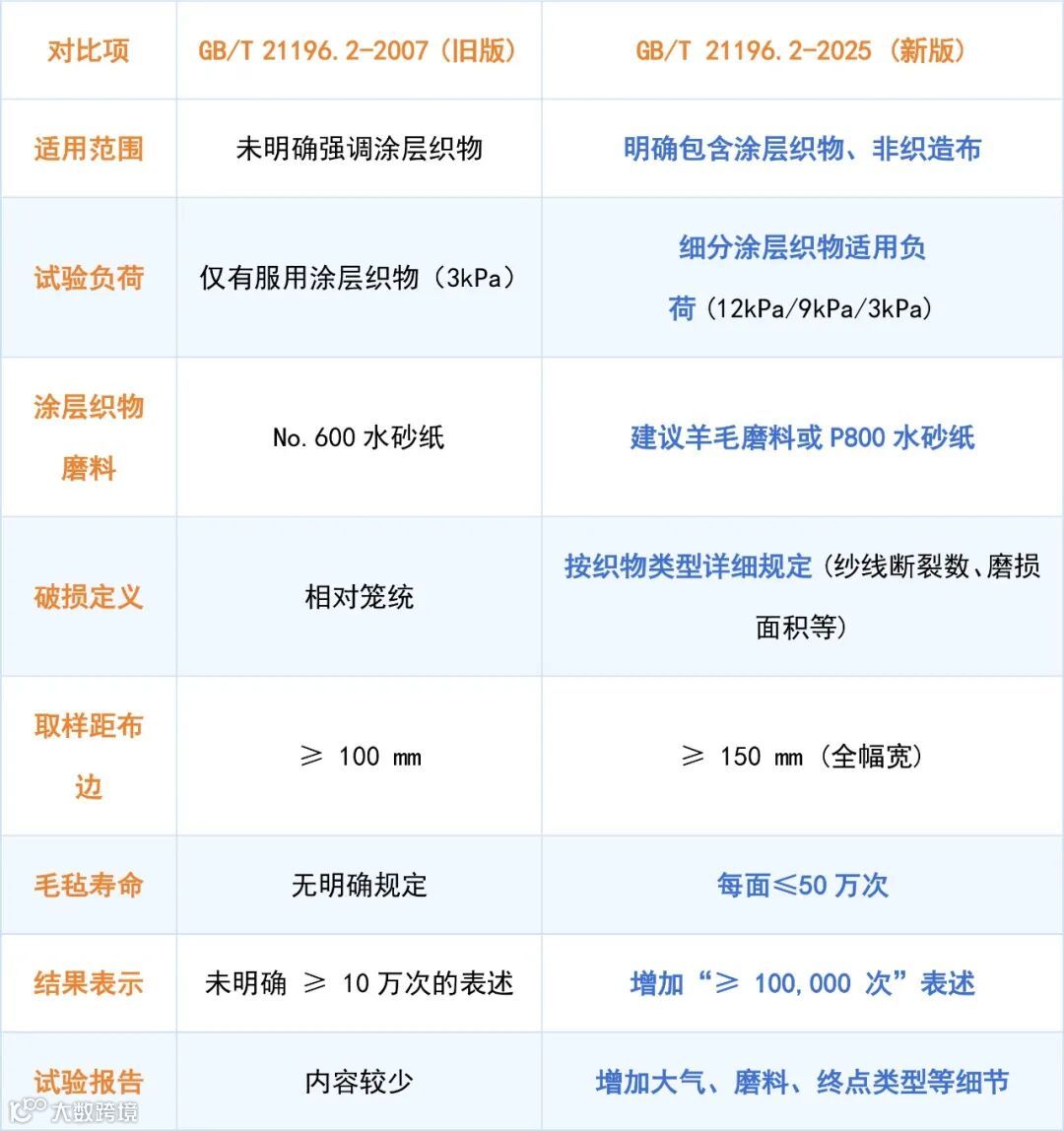

（表3）
总结与实施建议
核心变化
● 扩展并细化了对涂层织物的测试要求。
● 提供了更具体、客观的各类织物破损终点判定标准。
● 对试验细节（如取样、负荷、报告）进行了更新和完善。
重要提示
● 相关检测机构、生产企业、贸易商应提前学习掌握新标准内容，更新测试规程和设备配置（如需）。
● 注意与 GB/T 21196 系列其他部分的协调应用。
供稿：中联品检（福建）林敏敏
排版：中联品检（福建）卢婷婷
