导读:“ASML新光刻机,太贵了!”

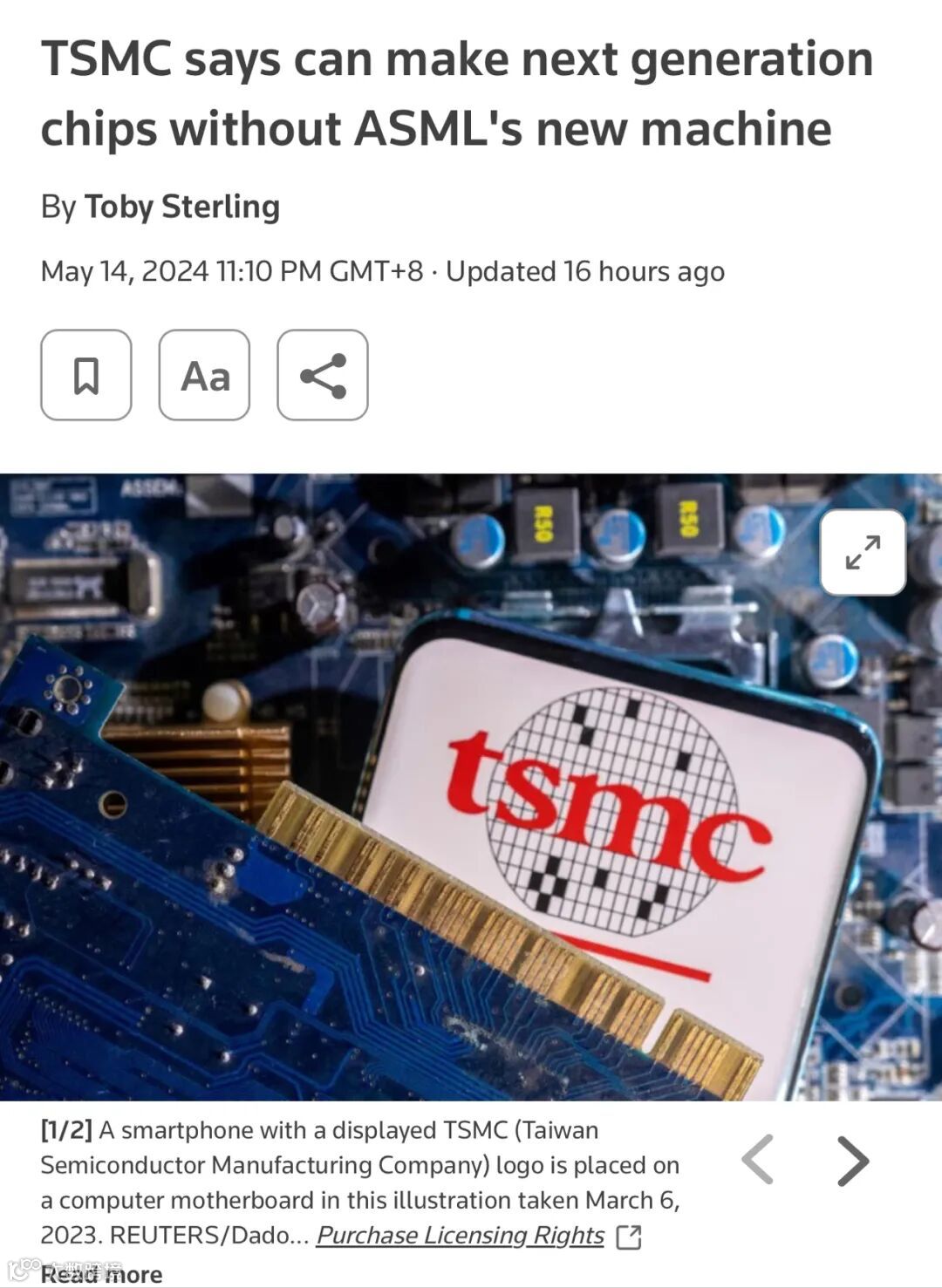

台积电称无需ASML新光刻机即可制造下一代A16芯片

(路透社报道)- 台积电(TSMC)的一位高管周二透露,针对即将在2026年下半年推出的新一代芯片制造技术A16的研发工作,该台湾芯片制造商并不一定依赖于ASML的下一代“High NA EUV”光刻机。
尽管这种高NA光刻技术有望将芯片设计尺寸缩小至原先的三分之一,但芯片制造商们仍需在其带来的优势与更高的成本之间做出权衡,同时考虑ASML旧有技术是否更为可靠且足够满足需求。
“ASML新光刻机,太贵了!”

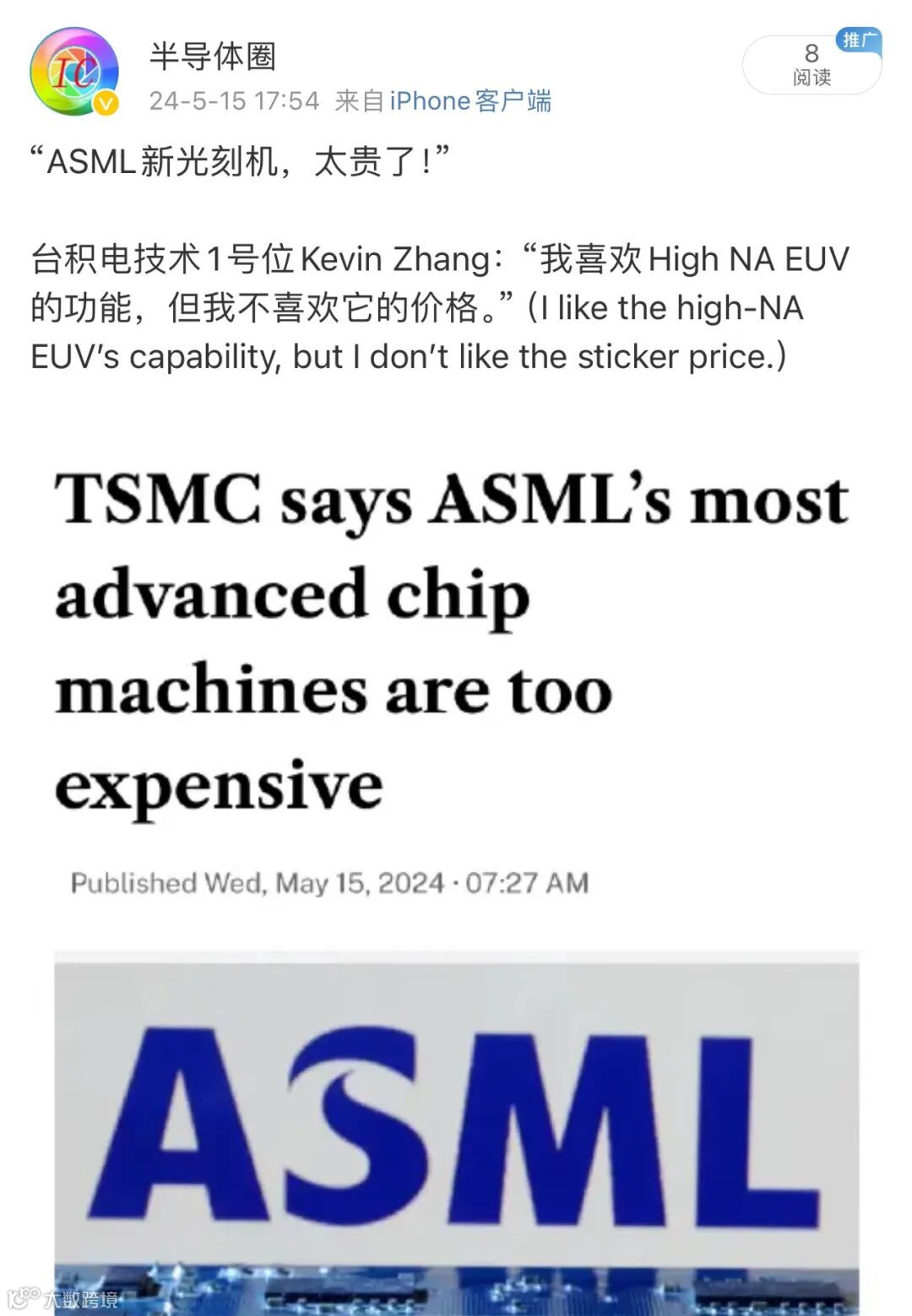

“我喜欢这项技术,但我不喜欢它的标价”
阿姆斯特丹的一次会议上,Kevin Zhang表示,台积电的A16工厂可能会设计以适应该技术,但这并不确定。作为全球最大的合同芯片制造商,台积电是ASML常规EUV光刻机的最大用户。
“我喜欢这项技术,但我不喜欢它的标价”,Zhang告诉记者。台积电的A16节点将紧随其2纳米生产节点之后,后者预计将在2025年进入大规模生产。
“我认为高NA EUV何时会发挥作用,取决于我们能在经济和技术上找到的最佳平衡点”,他说。
每台27亿,英特尔已装配
High NA EUV光刻工具预计每台的成本超过3.5亿欧元(约合3.78亿美元,约人民币27亿),相比之下,ASML的常规EUV光刻机每台成本为2亿欧元。
ASML,作为欧洲最大的科技公司,在光刻系统市场上占据主导地位,这些系统利用光束技术帮助制造芯片电路。
光刻是芯片制造商用于提升芯片性能的关键技术之一,但它也限制了芯片上特征尺寸的大小。尺寸越小的特征意味着芯片速度更快、能效更高。
为了保持在行业中的领先地位,上月英特尔宣布它已成为首家组装ASML新型高光刻工具的公司,这被视为该美国芯片制造商为超越竞争对手而实施的重要策略之一。

台积电对High-NA EUV的考量

  1. 1、价格昂贵:据《经济日报》报道,High-NA EUV(高数值孔径极紫外光刻)设备价格高昂,台积电在考虑是否将其用于A16节点时感到震惊。

  2. 2、技术研讨会上的表态:在阿姆斯特丹的技术研讨会上,台积电的Kevin Zhang博士表示,尽管欣赏High-NA EUV的技术能力,但其价格标签令人难以接受。

  3. 3、性能优势:ASML的High-NA EUV设备能够在半导体上印制仅8纳米厚度的线条,比上一代技术小1.7倍。

  4. 4、成本考量:High-NA EUV设备的售价高达3.5亿欧元(约合3.8亿美元),重量相当于两架空客A320客机。

  5. 5、台积电的替代方案:Kevin Zhang博士表示,台积电可能会继续依赖现有的、较旧的EUV设备来满足A16节点的生产需求,因为这些设备应该能够支持该节点的生产。

  6. 6、经济与技术平衡的考量:是否采用High-NA EUV技术将取决于其提供的经济效益和技术平衡。台积电尚未决定何时从ASML购买High-NA EUV设备。

  7. 7、竞争对手的动向:与此同时,英特尔已确认收到并组装了业界首个High-NA EUV光刻系统,预计能够显著提高芯片密度。


点击看:台积电.PPT
