三维过孔建模和分析工具

三维过孔建模和分析工具 芯和半导体Xpeedic
2016-04-26
0

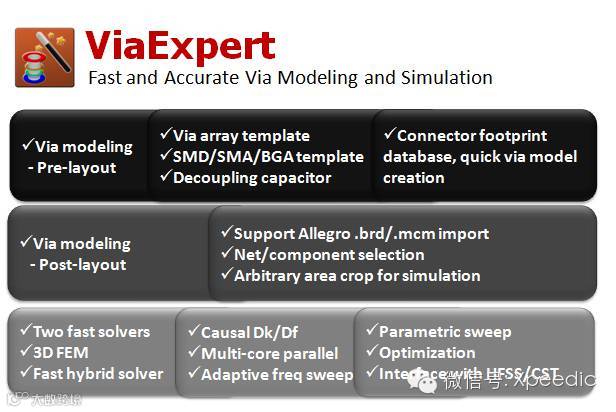

导读:ViaExpert 2016.01.sp1

在前两期中,我们和大家分享了芯禾最新发布的S参数处理和分析工具SnpExpert 2016. 01. sp1和高速通道分析工具ChannelExpert 2016.01.sp1中的新功能。本期,我们将带来Xpeedic SI系列软件中的另一款——ViaExpert 三维过孔建模和分析工具。


在这次升级包中,ViaExpert的亮点主要包括以下几点:

  • 支持将差值扫描选择导入到HFSS

  • 仿真起始频率可以设置从0Hz开始

  • 增加网格划分加密选项

  • 默认阻焊层的介质类型为绿油

  • 信号孔和地过孔可以单独设置fan out

  • 编辑多段走线宽度时增加一键修改功能

  • 重新布局软件界面鼠标右击功能布局

  • 工程树节点中添加展开和收拢功能

  • 支持多选删除端口的功能

  • 支持修改BGA模型的Net名字属性

  • 走线与边界的夹角接近垂直时(±0.5°)直接将走线与边界拉垂直

  • BGA流程中增加开关控制是否跳过切割界面

  • 右击SMD接口来删除上面的同轴端口

  • SMA设置改变后立刻更新预览界面

  • Multipole debye model表格中可以通过点击数字修改坐标属性

  • 第一次启动ViaExpert后自动找到本机SnpExpert路径,不需要手动设置

  • 优化Multipole model表格中的Dk/Df 拟合曲线


了解软件详细功能或下载免费体验,请点击“阅读原文”
