射频PCB的仿真优化一直是研究的重要领域，尤其是当手机等智能电子设备更新换代的速度越来越快，如何能快速地迭代现有产品，进行仿真优化是射频工程师关注的重点。保障质量、降低成本、加快迭代速度成为了每个公司的核心竞争力。而一款好的仿真工具，有助于很好的解决以上问题，用最小的花费带来最大的优势。
本文介绍了采用芯和半导体XDS软件进行射频PCB的设计优化流程。XDS集成了原理图和版图两个仿真模块，拥有与之配套的电路仿真引擎和电磁场仿真引擎。利用XDS进行射频PCB仿真，设计者不但能快速得出仿真结果，也能借助XDS中的Parametric参数化优化、Optimization目标优化、DOE敏感度分析、Yield统计分析等优化功能模块，快速实现匹配电路中器件的优化设计，快速找到物料成本最低并且性能最好的参数组合，实现系统的最优设计。
XDS支持导入所有主流格式的设计文件：包括Cadence、PADS、Zuken的设计文件等。导入时选择需要的网络名，使用切割工具对仿真区域进行精简，建立端口并执行仿真就能得到S参数结果。
在XDS中可以快速导入多种格式设计文件，本文选用导入.brd的格式文件，选择全部网络后，立即建立了整个PCB的三维模型，并且包含了所有相关的叠层信息。本案例仅仿真单通路，因此我们选择切割工具，将要仿真的这一路单独分离出来。（出于知识产权的原因，我们将模型效果做模糊处理，如图1所示）。

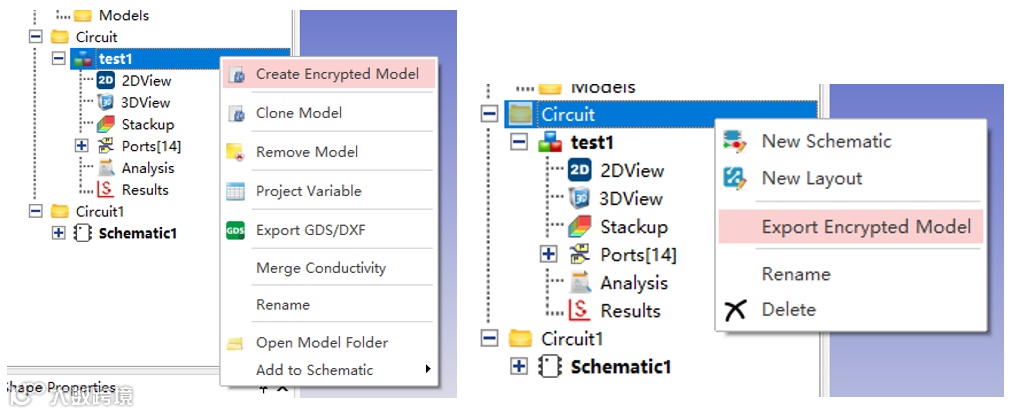

在XDS2021.01.SP1中，新增了PCB及原理图加密功能，能够有效的保护设计文件。在模型工程中选择右键Create Encrypted Model建立加密模型，然后选择要隐藏的网络、端口等，如图2。然后选择Export Encrypted Model导出加密模型，在这一步可以设计加密密码，如图3。再选择导入这个模型之后，可以看到之前选择的关键信息都已被屏蔽，如图4。
图 2&3：建立加密模型、导出加密模型
图 4：导入加密模型

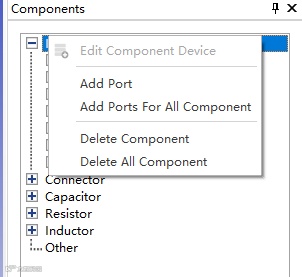

XDS创建端口十分简单，除了可手动在每个通路中添加端口外，也可选择自动添加所有端口，如图5，再从中筛选需要的端口。
图 5：自动添加端口

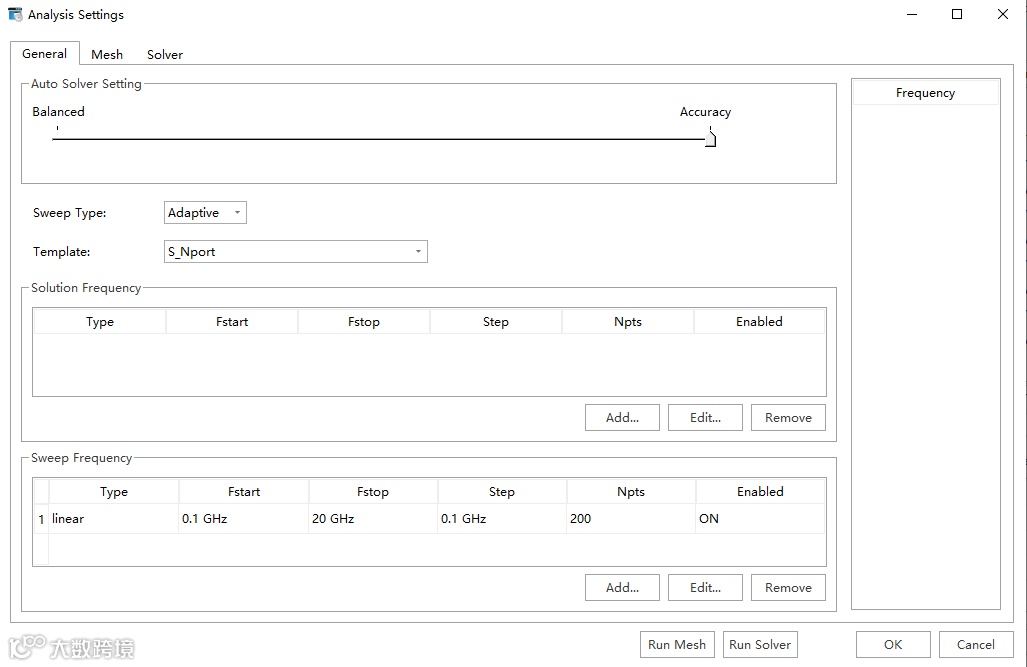

XDS的求解器设置包含“精确求解”和“快速求解”两种快捷模式，提高了工程师设置仿真的效率。此外，对网格划分或者精度有较高要求的工程师可以进行更为详细的高级设置。
图 6：求解器和网格设置

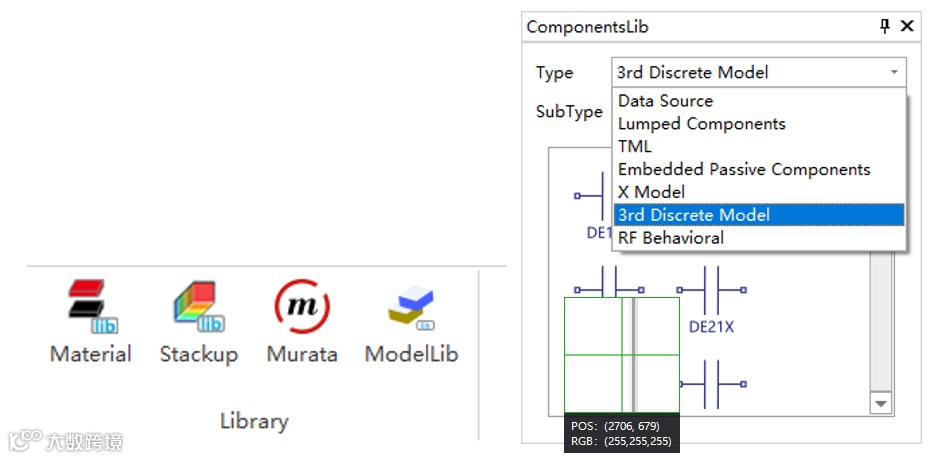

XDS除了可以进行电磁场仿真，还可以帮助射频工程师进行场路协同仿真，在工程树中版图右键添加到原理图中，可以将版图导入原理图中，如图6。这样可以在不同的端口之间，添加器件模型。目前除了已有的MURATA器件外，芯和半导体正在积极和国内器件厂商合作，很快将有更多国产器件模型库添加进来，满足工程师的使用需求，如图8，图9。
图 7：将版图导入原理图
图 8&9：导入器件库、在原理图中添加器件

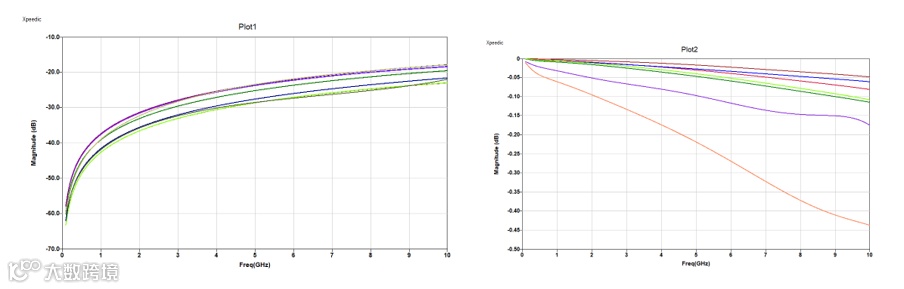

图 10&11：RL结果、IL结果
XDS提供了Parametric参数化优化、Optimization目标优化、DOE敏感度分析、Yield统计分析、Tuning实时调谐等优化功能模块，设计者可以快速实现匹配电路中器件的优化设计，快速找到物料成本最低并且性能最好的参数组合，实现系统的最优设计优化。

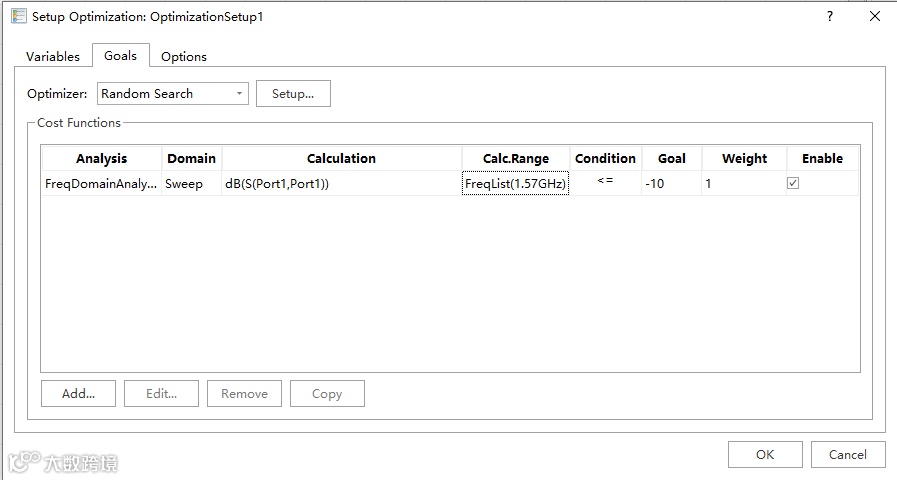

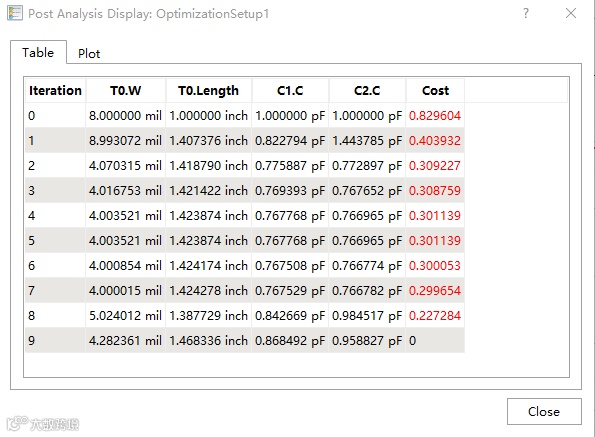

Optimization：目标优化功能，工程师可以利用这个功能，给定一个目标，将链路中的器件进行优化，利用优化后的结果进行再次设计。在工程树中右键Add Optimization，在下面新增的OptimizationSetup 中点击“Property…”，弹出“Setup Optimization：OptimizationSetup”编辑窗口，用户可在该窗口设置变量范围、优化目标等属性。
图 12：Optimization 设置
图 13：Optimization 结果

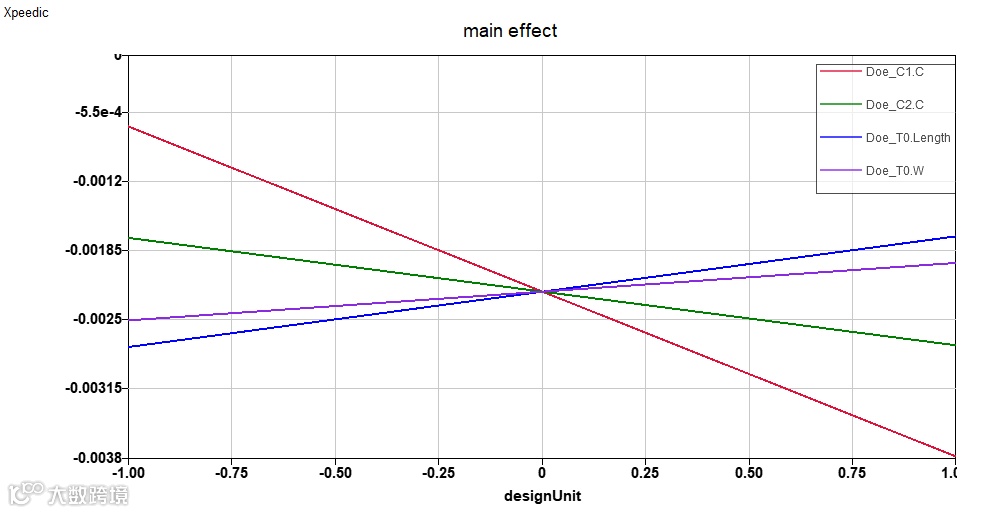

DOE：质量控制敏感度分析，工程师可以通过查看不同器件的公差，给整个系统来带的误差进行分析，用尽可能少的样本次数分析产品性能和设计参数间的敏感度关系，将那些容易差生误差的敏感性器件，替换成更高品质的器件。定义好Design Variable后，在工程树中右键单击Add DOE,在下面新增的DoeSetup右键点击“Property…”，弹出“Setup Doe：DoeSetup”编辑窗口，用户可在该窗口设置变量范围、优化目标等属性。如图14的结果，不同的器件展现出对于不同公差所带来的影响也不同。
图 14：DOE 结果分析

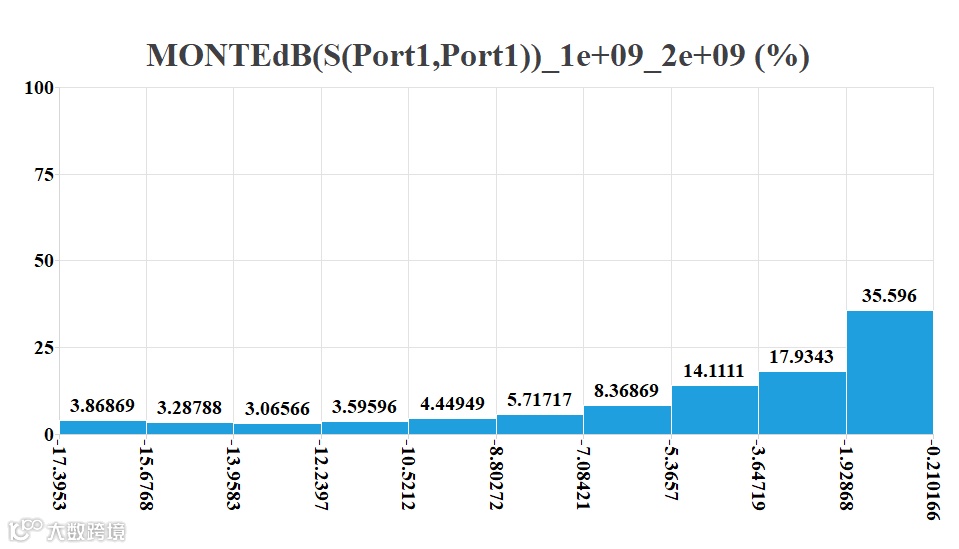

Yield：利用指定的概率分布改变一组参数值的过程，以确定有多少可能的组合能够满足预定的性能指标。Yield是统计设计的度量单位。它被定义为满足性能规范的设计数量与生产的设计总数的比率。它也可以被认为是一个给定的设计样本通过规格的概率。在工程树中右键单击Add Yield, 右键YieldSetup 点击“Property…”，弹出“Setup Yield：YieldSetup”编辑窗口，用户可在该窗口设置变量范围、初始相关系数、优化目标等属性。
图 15：Yield 结果分析
本文介绍了芯和半导体XDS工具快速创建射频PCB模型，仿真分析并优化的流程。针对射频PCB，XDS不但可以快速建模仿真，还可以将文件进行加密处理，仿真完成后，可以利用Yield、DOE和Optimization工具进行链路优化，帮助工程师快速得到仿真结果。
