一、 产品简介
Product Introduction
嵌入式FPGA安全模块采用CPU+FPGA方式构建（芯片可选型定制），为接入设备提供高性能硬件防火墙功能，提供硬件级别的防护能力，避免内网遭受外网的网络攻击。适用于高安全性、高可靠性，高性能、低功耗要求的业务场景。硬件规格和业务功能均可定制开发。
二、产品特征
Product Features
嵌入式 FPGA安全模块产品特性：
（1) CPU：LS2K1000
（2) FPGA：SMQ7VX690T
（3) 内 存：32bit 双通道，2GB DDR3
（4) 外网口：2 路万兆SFP口，1路千兆 SFP口
（5) 内网口：2 路万兆SFP口，1路千兆 SFP口
（6) 管理口：1 路千兆RJ45口（用于配置管理FPGA）
（7) PCIE：1 路
（8) 功 耗：< 20W
（9) 国产化率：100%
（10) 尺 寸：
核心板 125.0 x 95.00 x 8.51mm
接口板 180.00 x 155.00 x 16.00 mm

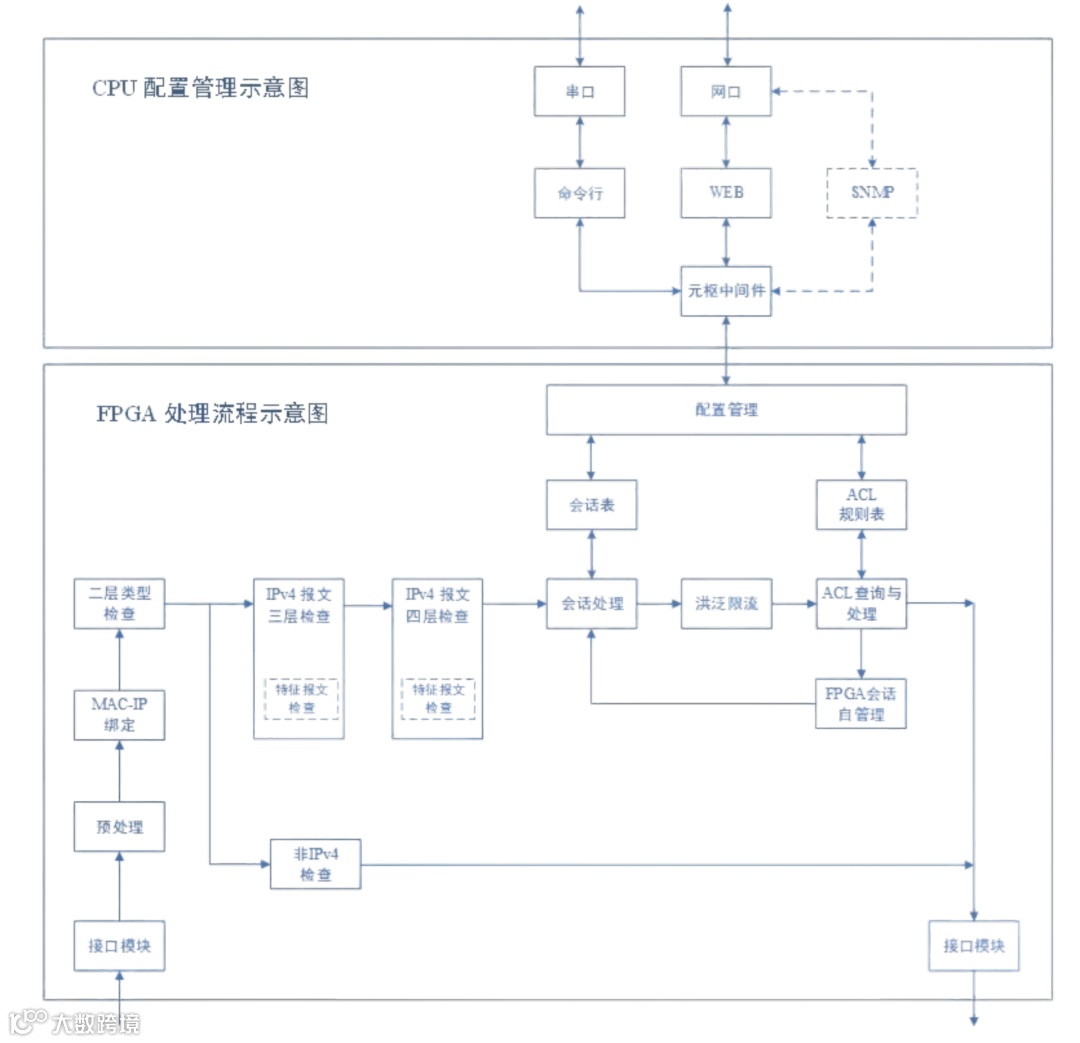

三、产品功能
Product Feature
报文过滤
ACL规则可自定义，支持二层、三层、四层的元组以及用户定义元组，元组生效个数可定义，至多支持十二元组同时生效。
会话管理功能
基于数据流和网络访问控制规则创建会话，支持基于IP、协议、连接数的统计及会话展示，统计结果可导出。
自动学习功能
开启此功能，可根据会话管理数据流，自动学习生成过滤规则；关闭此功能，则仅允许符合过滤规则的数据流通过。
攻击防护
分片、ICMP、UDP、SYN、ARP 泛洪攻击防护；land_attack、winnuke、ping_of_death 报文攻击防护。
报文安全检查
①二层安全检查：IP-MAC 绑定，二层未知报文；②三层安全检查：协议版本、头部长度、分片标识、生存时间、检验和、地址合法性、可选字段；③四层安全检查：TCP、UDP、ICMP、IGMP、OSPF、PIM协议报文的检查和防护。
端口转发
支持物理端口转发控制，千、万兆端口支持混合转发。
伪地址探测
支持根据会话的源IP进行自动探测。
Qos
支持基于ACL规则的流量控制。
设备管理
支持命令行、WEB、SNMP多种设备管理方式。
四、产品优势
Product advantages
低时延：硬件处理，延时固定且 < 20 us；
低功耗: FPGA芯片实现，相对于多核处理器，具有更低的功耗；
高带宽: 访问控制规则全部配置的条件下，端口仍可达到线速转发性能；
高可靠: 数据平面与管理平面分离，数据平面采用FPGA实现，无操作系统等不可控因素，管理平面CPU不参与通信报文处理，不受网络报文的攻击影响。
五、产品结构
Product Structure
产品由核心板和接口板组成，两者之间使用接插件连接。核心板实现业务功能，可支持功能定制；接口板实现接口扩展，可支持硬件定制。

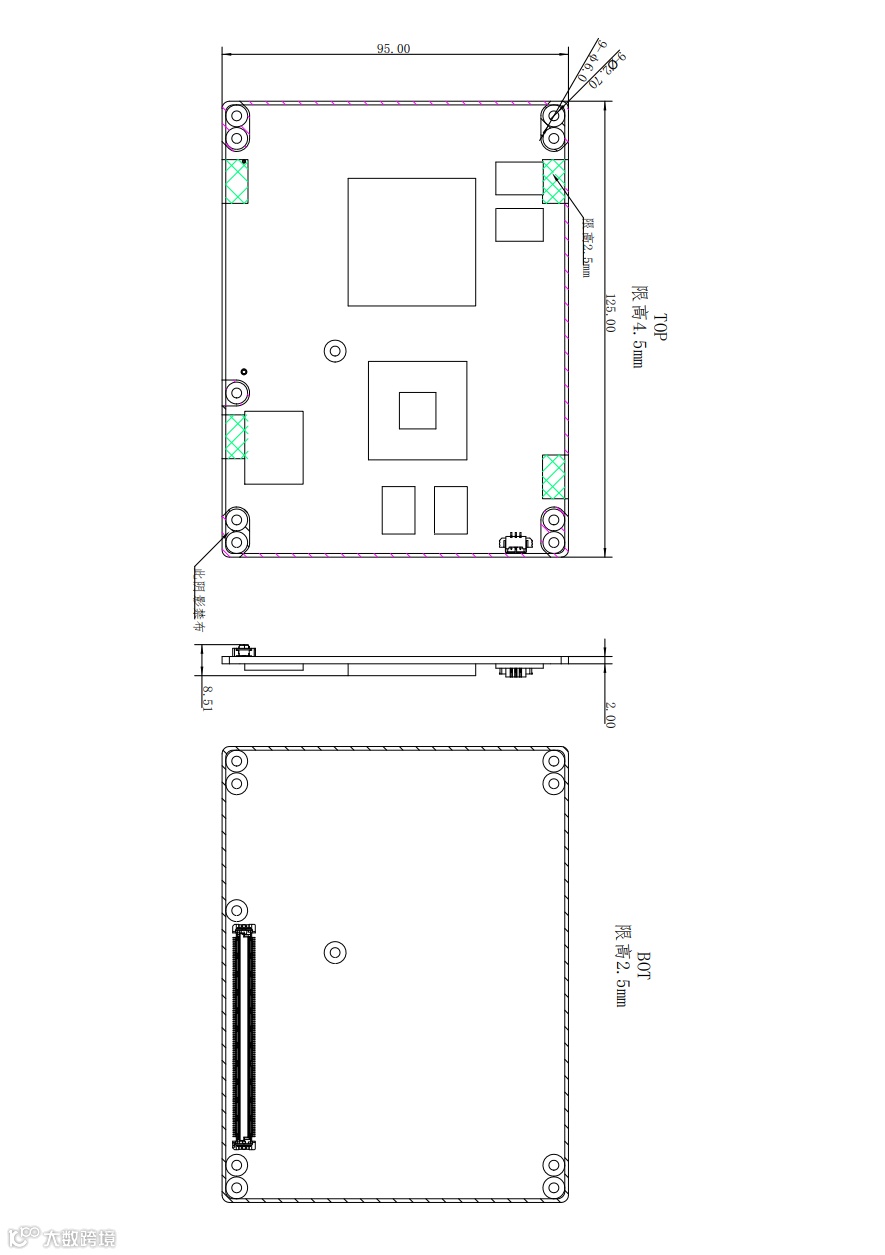

核心板

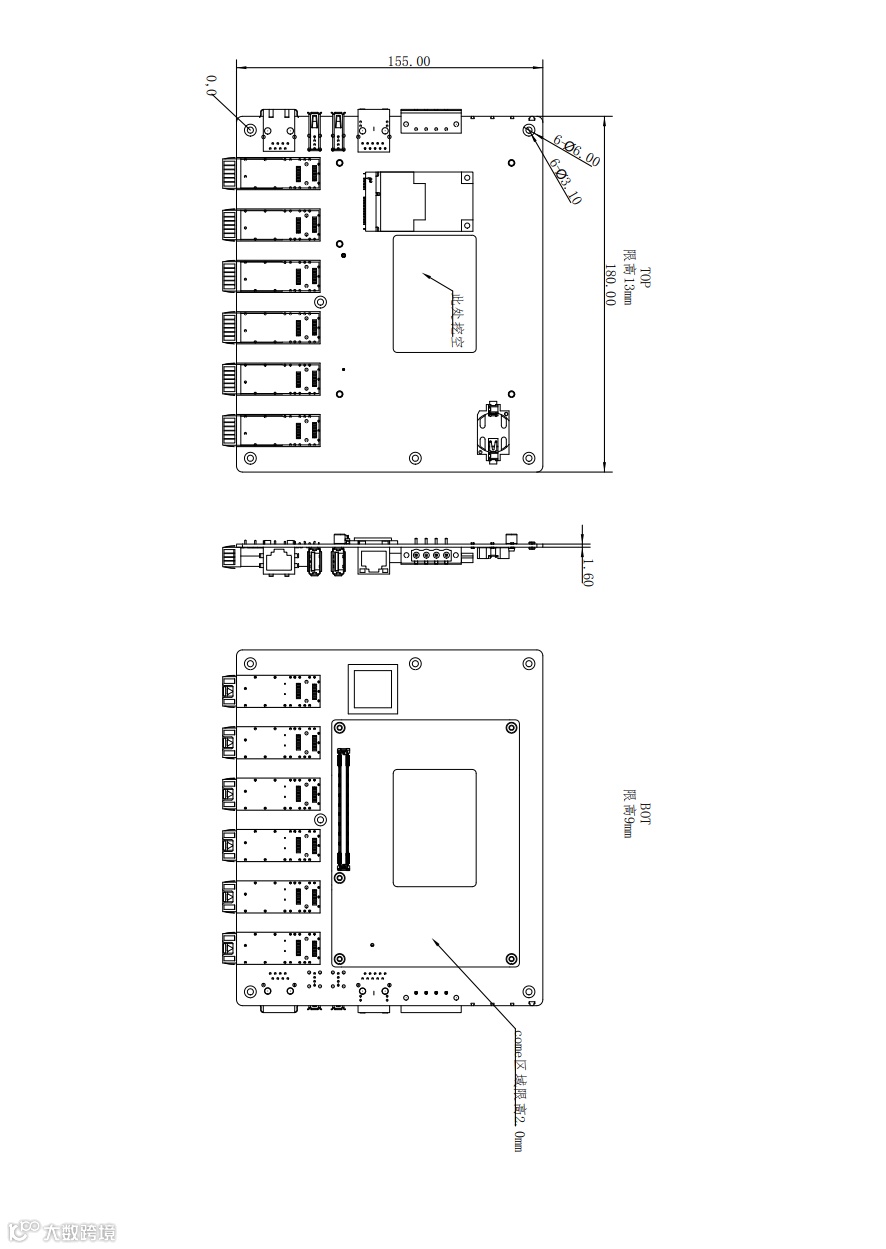

接口板
六、产品应用
Product Applications

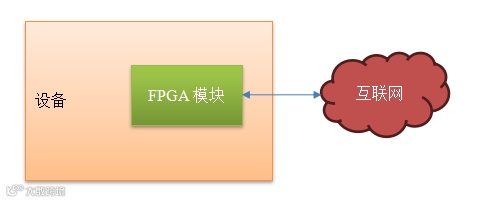

1. 内嵌到设备内部，为宿主设备提供安全防护能力；

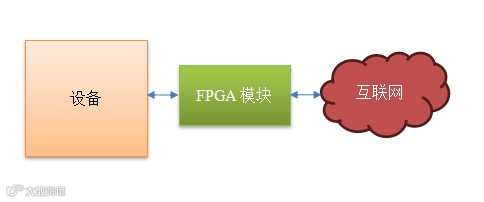

2. 部署在设备前端，为接入设备提供安全防护能力。
