导读：“授人以鱼，不如授人以渔”，在日常的运维项目中，我司工程师会对客户运维人员进行相关设备的技术培训。经过培训后

“授人以鱼，不如授人以渔”，在日常的运维项目中，我司工程师会对客户运维人员进行相关设备的技术培训。经过培训后，将确保客户运维人员能够地对机器系统进行安装、调试、运行、测试、诊断、维护和管理等，并能够熟练掌握相应系统软硬件的操作和使用。下面要讲的是HDS USP设备日常维护管理

一、HDS USP日常检查项目

检查内容	说明
通过浏览器IE远程检查	在IE浏览器上输入SVP的IP地址，并输入用户名和密码。检查设备部件状态，以及错误信息。详细步骤参考(2.10)通过StorageNavigator查看设备状态和SIM信息
检查设备面板指示灯	检查操作面板指示灯显示，包括READY（绿色），ALARM（红色），MESSAGE（黄色）等指示灯。参考(2.8)异常处理
HDLM软件检查	HDLM运行状态：dlnkmgr view –sys，确认多路径软件运行正常。设备路径状态：dlnkmgr view –path，确认所有路径都是ONLINE。参考(2.11)HDLM基本操作

二、操作面板

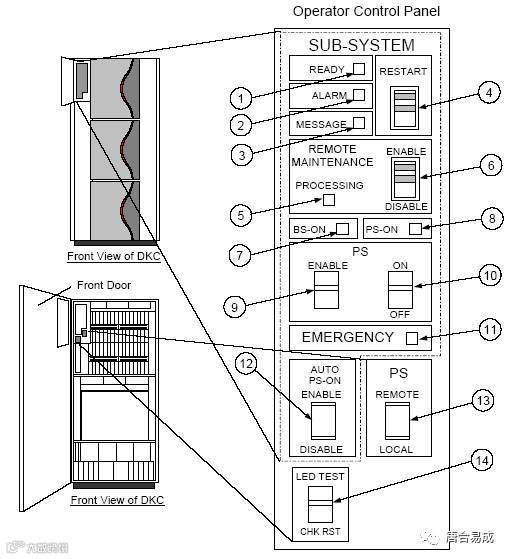

操作面板简介

No.	Parts Name	Class	Function
1	SUBSYSTEM READY	LED (绿灯)	通道接口可以接受IO操作。
2	SUBSYSTEM ALARM	LED (红灯)	ON: 设备出现严重故障，包括：DKC低电压、直流电源电流超载、温度过高、以及其它不可恢复的故障。 Blinking: DKU低电压
3	SUBSYSTEM MESSAGE	LED (黄灯)	ON: 设备存在SIM信息，一般是冗余部件发生故障。 Blinking: SVP故障
4	SUBSYSTEM RESTART	Switch	用于恢复FICON/ESCON端口故障
5	REMOTE MAINTENANCE PROCESSING	LED (黄灯)	正在进行远程维护
6	REMOTE MAINTENANCE ENABLE/DISABLE	Switch	是否允许远程维护
7	BS ON	LED (黄灯)	电源已经输入到设备(CL 1 or CL 2)
8	PS ON	LED (绿灯)	设备已经上电完成
9	PS SW ENABLE	Switch	是否允许通过开关PS ON/PS OFF上下电。
10	PS ON/PS OFF	Switch	设备上下电开关，只有PS SW处于ENABLE位置时，此开关才有效。
11	EMERGENCY	LED (红灯)	显示设备后面门上的EPO开关状态
12	AUTO PS-ON ENABLE/DISABLE	Switch	ENABLE: 当交流电源输入到设备时，设备自动上电。 DISABLE: 设备上电通过PS ON开关或通过PCI接口控制上电。
13	PS REMOTE/LOCAL	Switch	REMOTE: 设备通过PCI接口远程控制上下电。 LOCAL: 设备通过PS ON/PS OFF开关本地控制上下电。
14	LED TEST/CHK RESET	Switch	LED TEST: 测试DKC面板上的LED指示灯，此时所有LED都亮。 CHK RESET: 重置(reset)电源(PS ALARM)和温度 (TH ALARM)报警。

三、设备启停

a)正常下电步骤

※ 确认主机已停止对磁盘系统的访问。

● Shutdown数据库；

● Umount文件系统；

● Varyoff VG。

※ 停止使用SVP。

※ 将操作面板的PS左边开关⑨往上拨，同时将右边的开关⑩往下拨(Enable +OFF)，磁盘系统将顺序自动下电。约5分钟后，除了BS-ON⑦灯（黄色）亮以外，其它指示灯都熄灭，磁盘下电完成。

b)正常上电步骤

※ 将操作面板的PS左边开关⑨和右边开关⑩往上拨(Enable+ON)，此时PS-ON⑧指示灯亮（绿色），磁盘系统将顺序自动上电。约5分钟后READY①灯（绿色）亮，磁盘阵列上电完成。确认控制器组件前面的Main switch处于关闭(OFF)状态（按一下Main switch off开关）。

C)切断电源的步骤

除非需要对电源供电进行更改/改造，否则请使用上述正常上下电步骤。实施本步骤之前，请预先知会HDS公司。

※ 执行正常下电步骤。

※ 阵列下电完成后，关USP相应的断路器（在机柜的后面，每个机柜有两个断路器）。此时BS-ON⑦灯（黄色）熄灭。

※ ***若切断电源供电超过48小时，需要在正常关机后将备份电池开关拨到Disable状态（往下拨）。实施本步骤之前，请预先知会HDS公司。

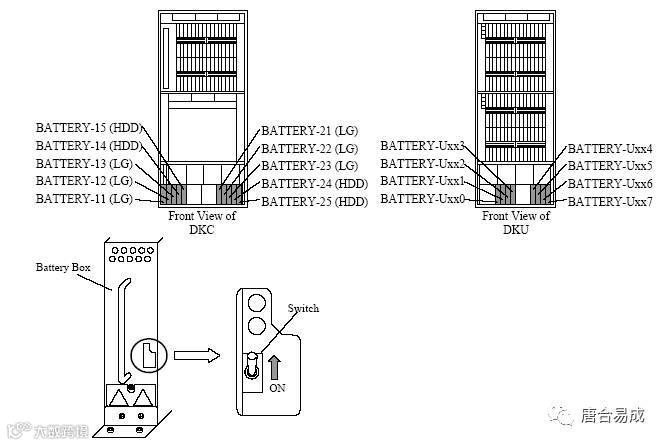

备份电池开关

D) 切断电源后的上电步骤

除非需要对电源供电进行更改，否则请使用上述正常上下电步骤。

确认备份电池开关处于Enable状态。

※ 开USP机柜相应的断路器。此时BS-ON⑦灯（黄色）亮。

※ 执行正常上电步骤。

四、异常处理

当操作面版指示灯ALARM②（红色）或指示灯MESSAGE③（黄色）亮时，磁盘系统可能有部件状态异常。

如果安装了HDS的Hi-Track自动报警系统，HDS公司可以根据磁盘系统送出来的LOG，判断磁盘的运行状态。

若没有安装Hi-Track系统，需要收集SIM信息。因为需要这些SIM信息帮助判断问题，可以通过SVP或StorageNavigator收集SIM信息。

五、维护管理

a) 通过SVP查看SIM信息

A) 通过Windows远程控制台连接USP。

B) 确认SVP处在VIEW模式。如果不是，请点击模式至View Mode。

C) 选择（点击）[Information].

D) 选择（点击）[Log…].

E) 选择[SIM] 然后点击[List…].

F) 选择（高亮）最上面状态为Initial的信息，点击[Content…].

G) 记录下面画面的内容。

b) 对所有状态为Initial的信息都进行F)和G)的操作。

通过StorageNavigator查看SIM信息

A) 在远程控制台PC的IE地址栏中输入SVP的IP地址，如192.168.0.1。IE将显示设备列表。

B) 点击需要连接的设备，IE提示输入用户名和密码。

C) 若输入用户名和密码正确，IE进入StorageNavigator主画面。

D) 选择Status，进入设备状态监控画面。

记录Status不是Completed状态的错误信息的代码 (RefCode)。HDS动态路径管理软件――HDLM基本操作

建议用户使用dlnkmgr view命令查看HLDM运行状态。

c) HDLM命令路径

Ø IBM AIX

Ø /usr/DynamicLinkManager/bin

Ø SUN Solaris/ HP-UX/ Linux

Ø /opt/DynamicLinkManager/bin/

Ø Windows

Ø C:\Program Files\HITACHI\DynamicLinkManager\bin

d) dlnkmgr帮助命令

Ø 查看dlnkmgr的操作命令

Ø dlnkmgr help

Ø 查看某个操作命令(online)的参数

Ø dlnkmgr help online

Ø 查看某个操作命令(set)的详细参数

Ø dlnkmgr set –help

e) dlnkmgr view命令

Ø 显示HDLM程序及参数信息

dlnkmgr view –sys

# /usr/DynamicLinkManager/bin/dlnkmgr view –sys*AIX系统

HDLM Version : 05-63

Service Pack Version:

Load Balance : on(rr)

Support Cluster :

Elog Level : 3

Elog File Size (KB) : 9900

Number Of Elog Files : 2

Trace Level : 0

Trace File Size(KB) : 1000

Number Of Trace Files : 4

Path Health Checking : on(30)

Auto Failback : off

Reservation Status : on(2)

Intermittent Error Monitor : off

HDLM ManagerVerWakeupTime

Alive 05-63 2006/06/30 10:33:03

HDLM Alert DriverVerWakeupTimeElogMem Size

Alive05-632006/06/30 10:33:031000

HDLM DriverVerWakeupTime

Alive05-632006/06/30 10:33:03

License Type Expiration

Permanent -

KAPL01001-I The HDLM command completed normally. Operation name = view, completion time

= 2006/06/30 12:00:00

*确认HDLM Manager/HDLM Alert Driver/HDLM Driver状态都是Alive.

Ø 显示HDLM通道状态信息

dlnkmgr view –path

*确认所有路径是ONLINE状态

Ø 显示HDLM driver与物理卷的对应信息

dlnkmgr view –drv

dlnkmgr view -drv | grep dlmfdrv0*AIX 系统

Ø 查看HDLM设备与磁盘阵列物理设备的对应关系

dlnkmgr view -path -item lu hd

dlnkmgr view -path -item lu hd | grep dlmfdrv0* AIX 系统

f) Offline命令

Ø 格式

dlnkmgr offline

[-path]

{-hba HBA-adapter-number.bus-number

|-cha –pathid AutoPATH_ID

|–pathid AutoPATH_ID}

[-s]

Ø Offline一条路径（Pathid可以通过命令dlnkmgr view –path获得）

dlnkmgr offline –pathid 1

Ø Offline连接到一块HBA下的所有路径

dlnkmgr offline –hba 08.1A*AIX 系统

Ø Offline连接到磁盘阵列的一个通道的所有路径（假设pathid=000001的路径连接到需要Offline的阵列通道端口）

dlnkmgr offline –cha –pathid 000001

g) Online命令

Ø 格式

dlnkmgr online

[-path]

[-hba host-port-number.bus-number

|-cha -pathid AutoPATH_ID

|-pathid AutoPATH_ID]

[-s]

Ø 将所有能Online的路径都Online

dlnkmgr online –s
