“授人以鱼，不如授人以渔”，在日常的运维项目中，我司工程师会对客户运维人员进行相关设备的技术培训。经过培训后，将确保客户运维人员能够地对机器系统进行安装、调试、运行、测试、诊断、维护和管理等，并能够熟练掌握相应系统软硬件的操作和使用。本文档根据单位存储环境部署以及具体的实施过程，描述了EMC VNX5100配置流程。
登入系统
1. 修改本地连接IP设置，使计算机IP地址处于与存储同一网段（如为存储分配局域网管理IP，可忽略此步）。

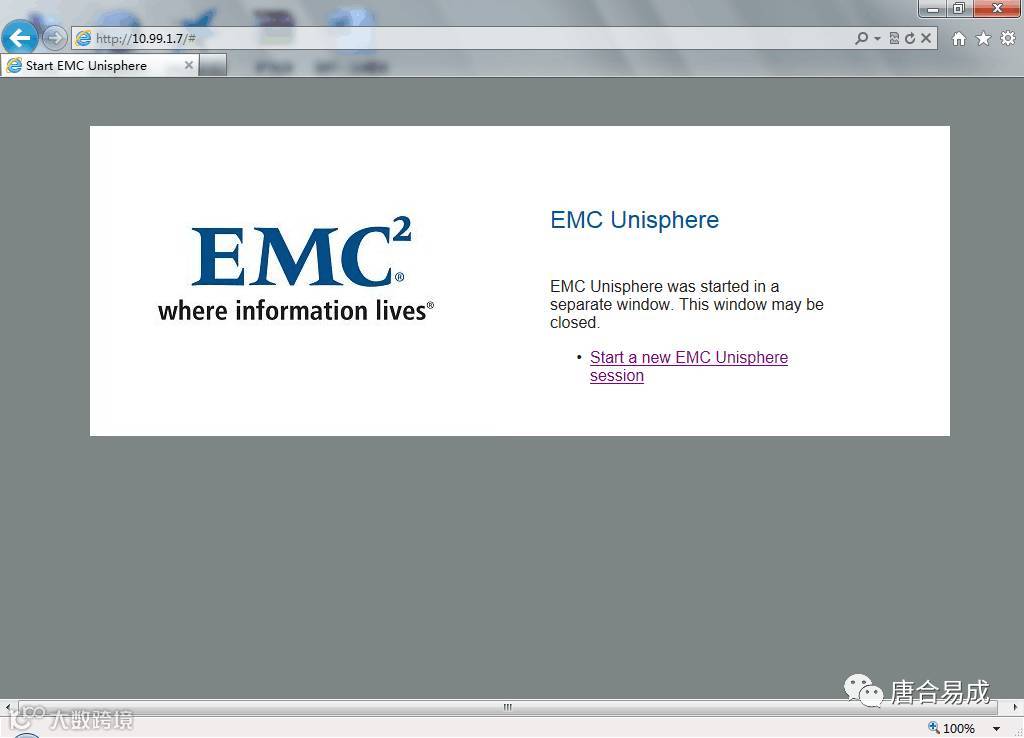

2. 连接计算机与存储任意一个SP的管理口，浏览器直接键入存储任一控制器Ip地址。SPA：1.1.1.1，SPB：1.1.1.2（截图为引用）

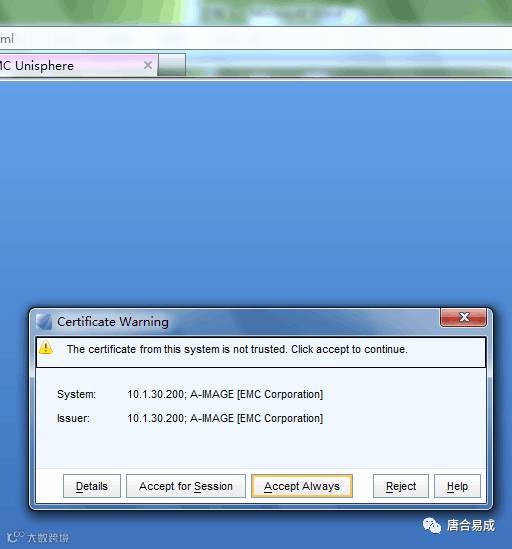

3.在弹出的证书警告（若有）中点击“始终接受”。

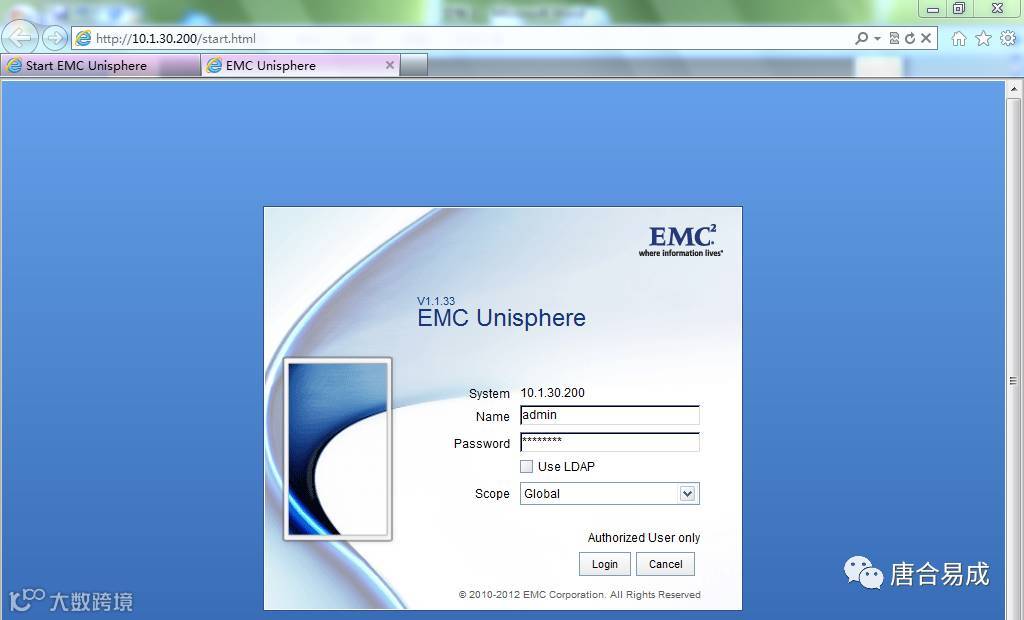

4. 键入存储登陆的用户名和密码，此处为admin/password。用户名和密码可以在登入系统后更改。
配置空间
划分RAID

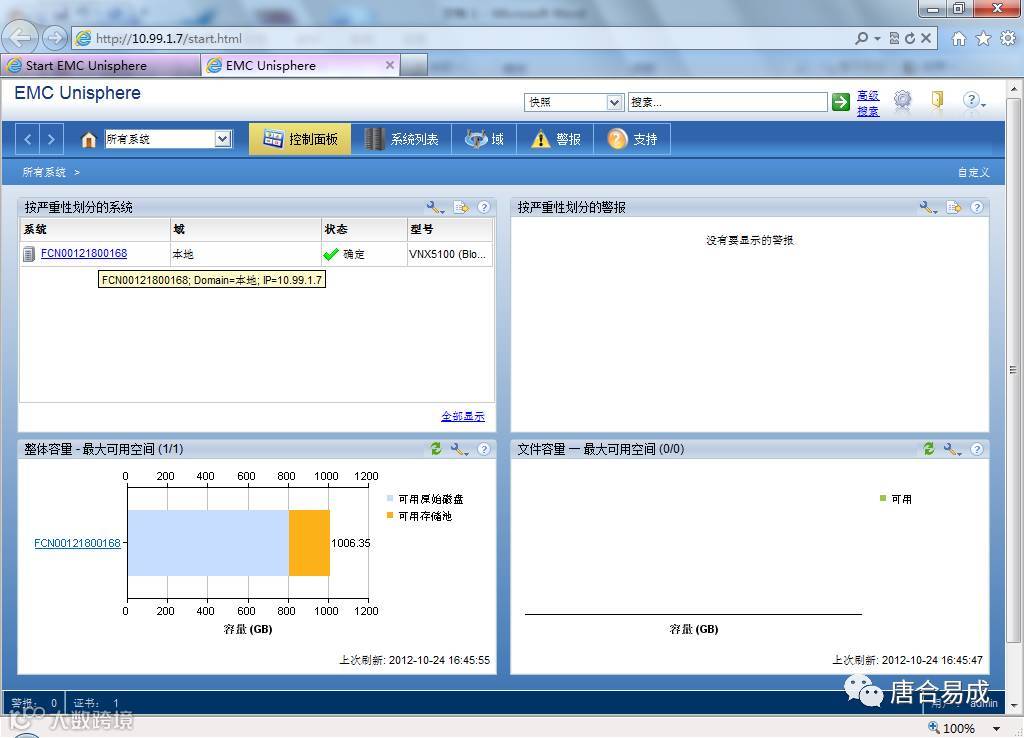

5.选择当前存储的名称（即其序列号），如图。
（当前存储系统已经创建了RAID组，步骤6-8为其他系统的截图引用，仅作参考）

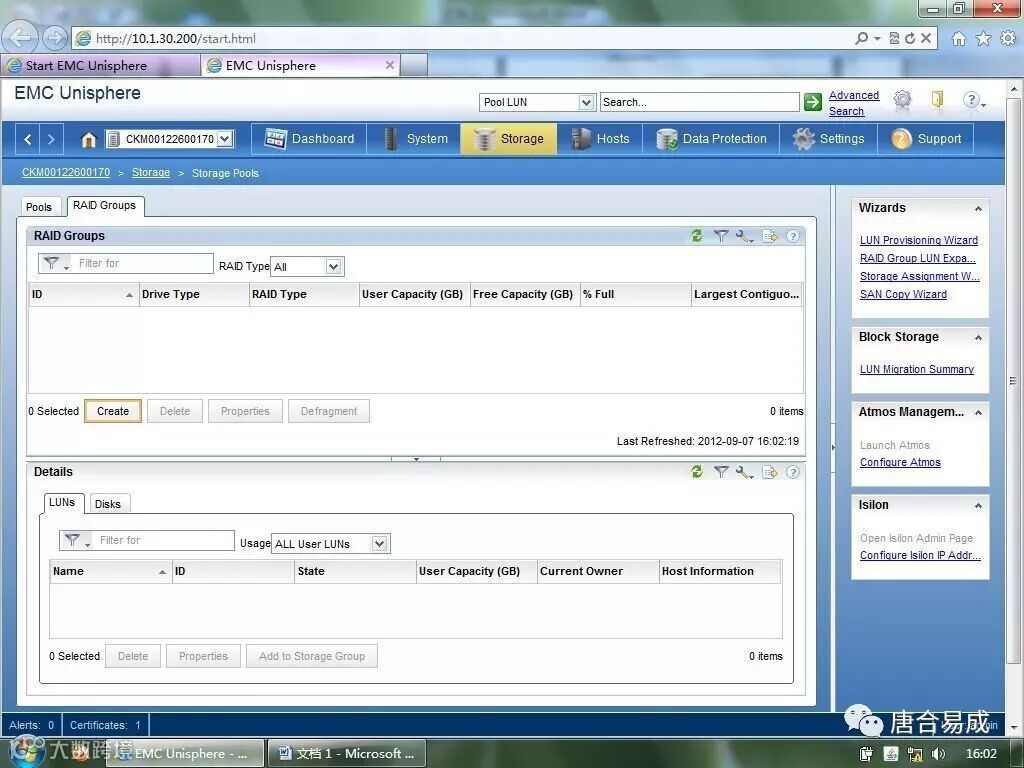

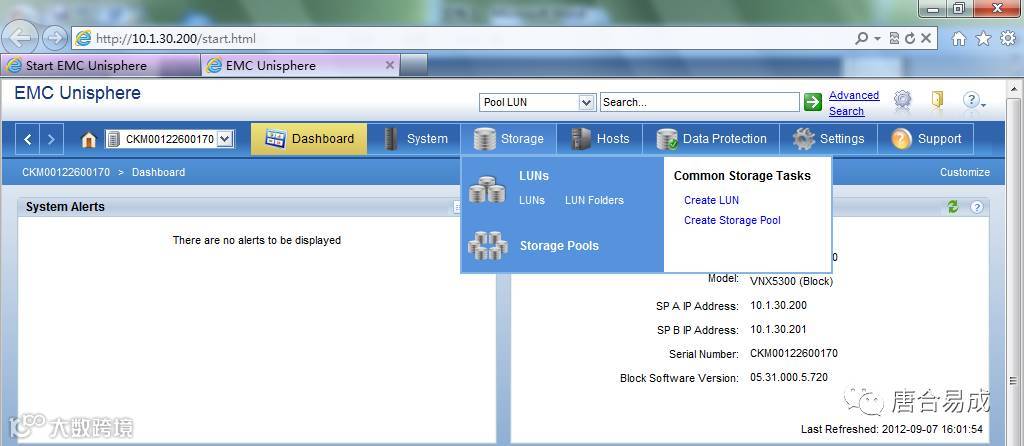

6.点击“存储”列表下的“存储池” 选项，开始在原始磁盘阵列中创建Raid。

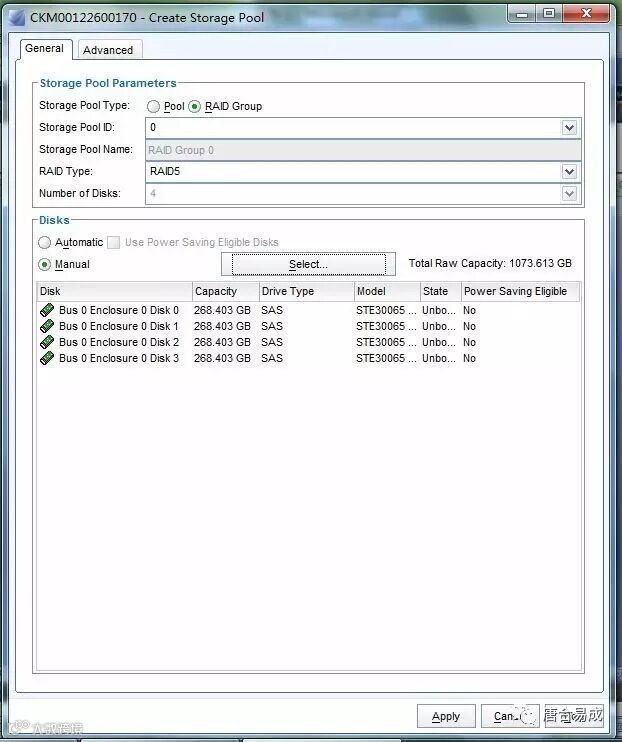

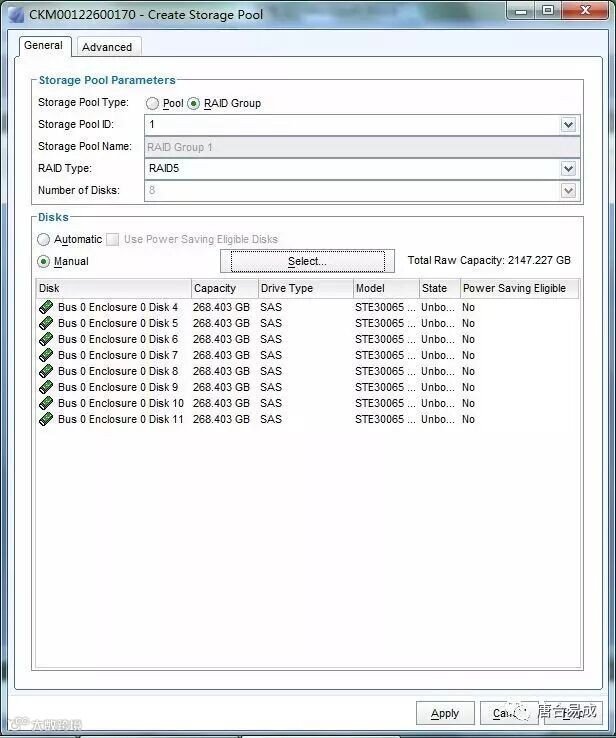

7.在“RAID组”标签下选择创建，选择框中选定要创建的raid类型，

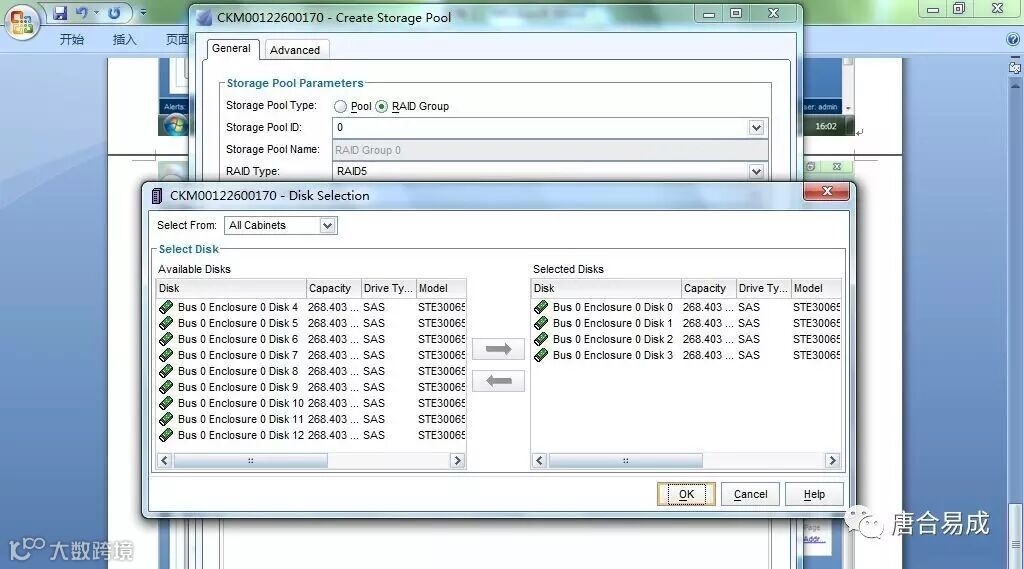

并点击“手动”按钮手动选择组成该raid 的磁盘，完成选定后点击“应用”。

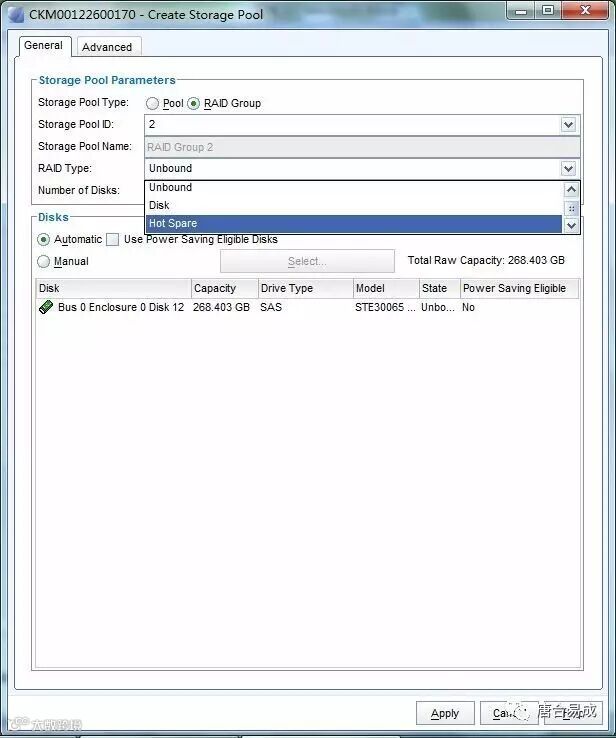

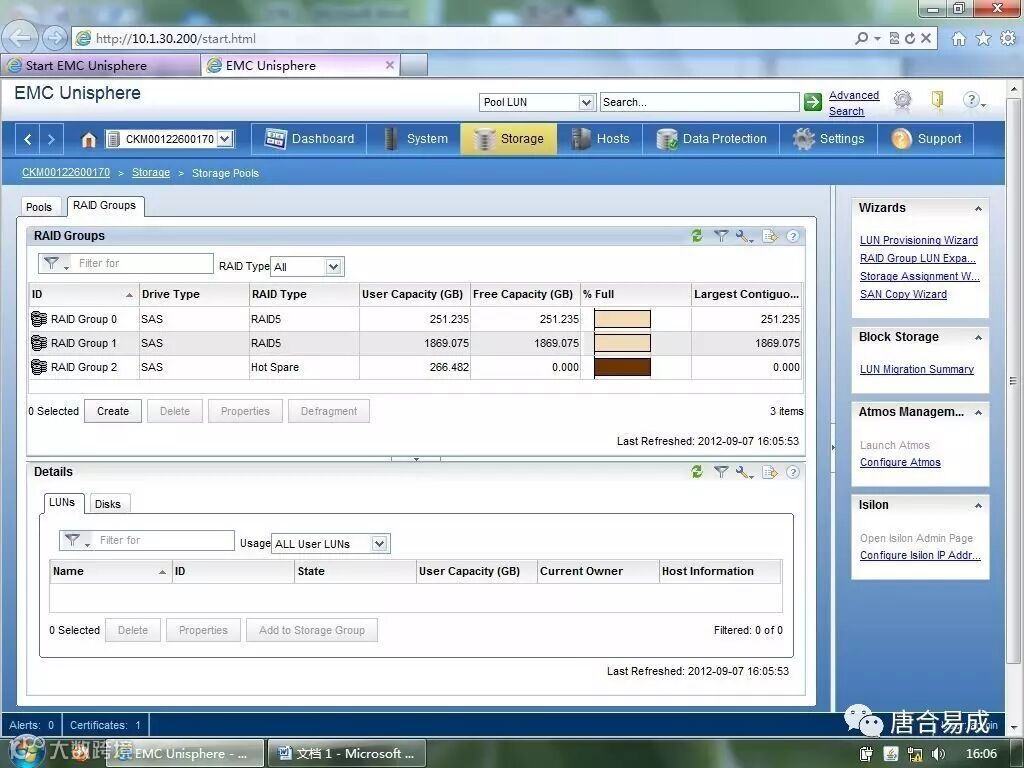

8.图为建立8个盘的RAID5阵列和建立全局热备盘截图，以及全部RAID建立好之后的截图。

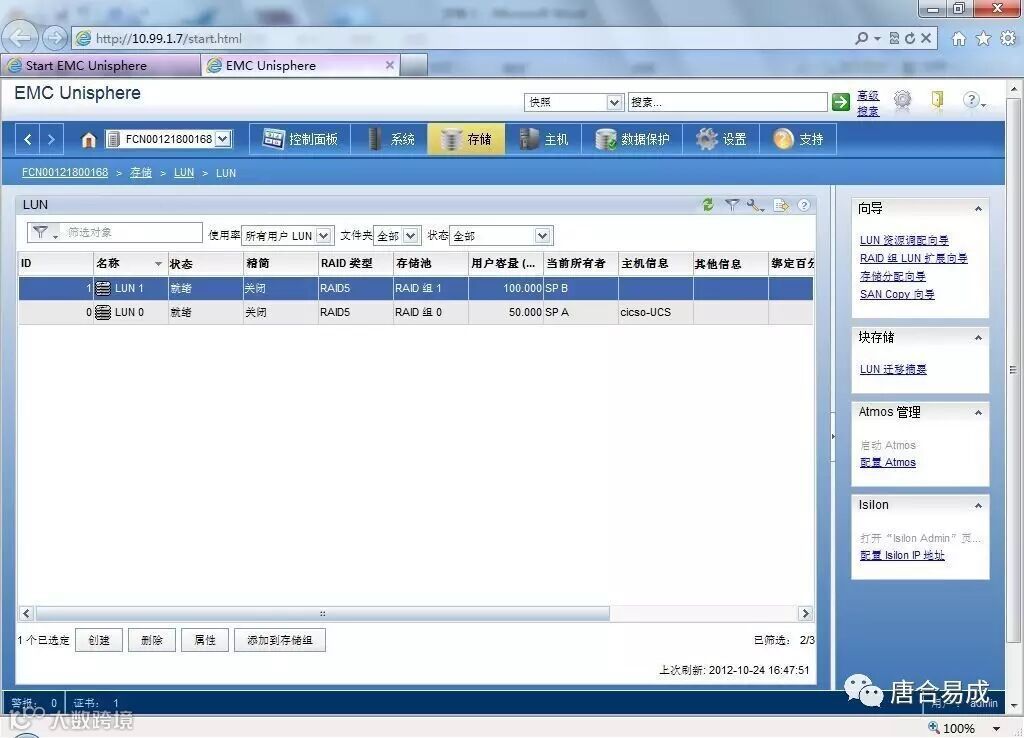

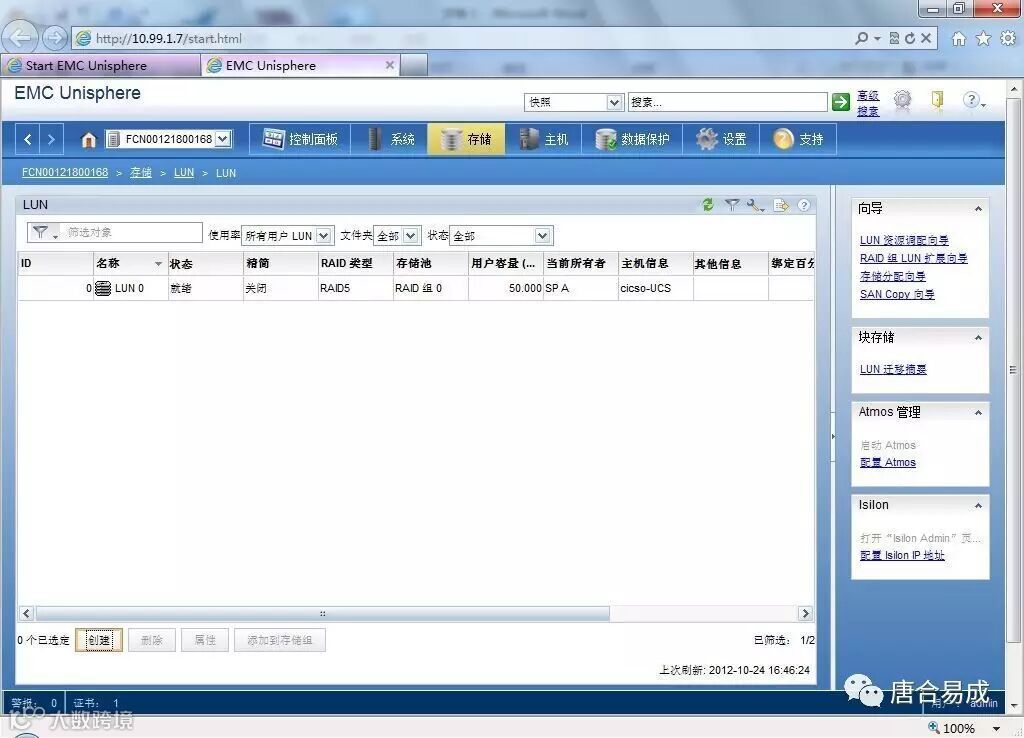

9.回到主界面，在“存储”页上选择“LUN”进入新页面，并选择“创建”按钮。

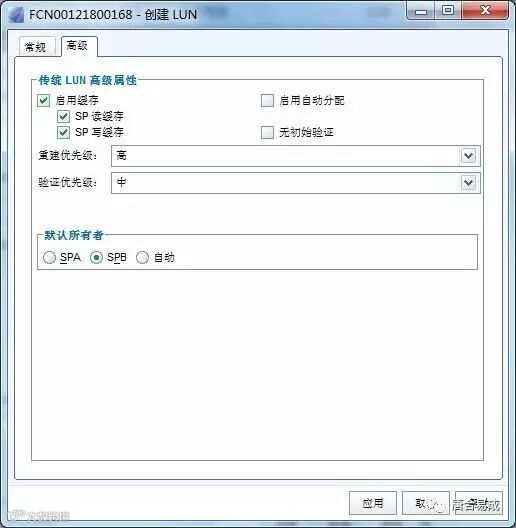

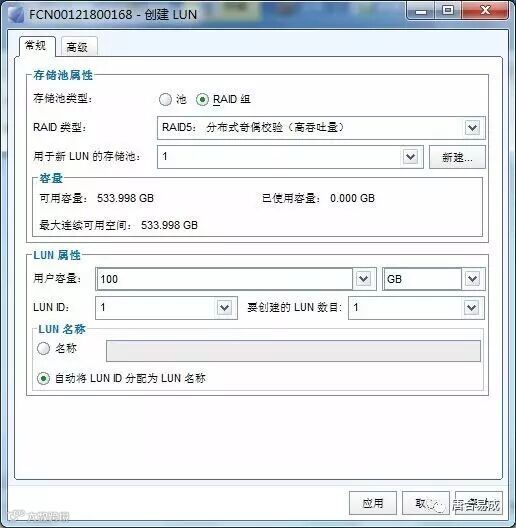

10.选择要划分LUN的raid组（通过“用于新LUN的存储池”ID选取）。在用户容量上输入要划分的lun的大小，lun id 和name不用更改。切换到高级标签页后，指定此LUN的所有者。为保证负载均衡，建议将lun均衡挂载在SPA和SPB上。

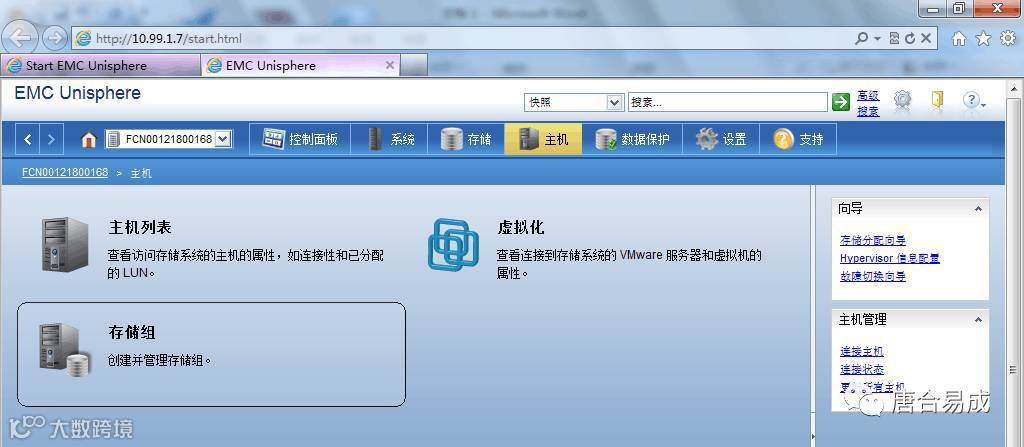

11.点击进入存储组界面，执行LUN映射到服务器上去的工作。

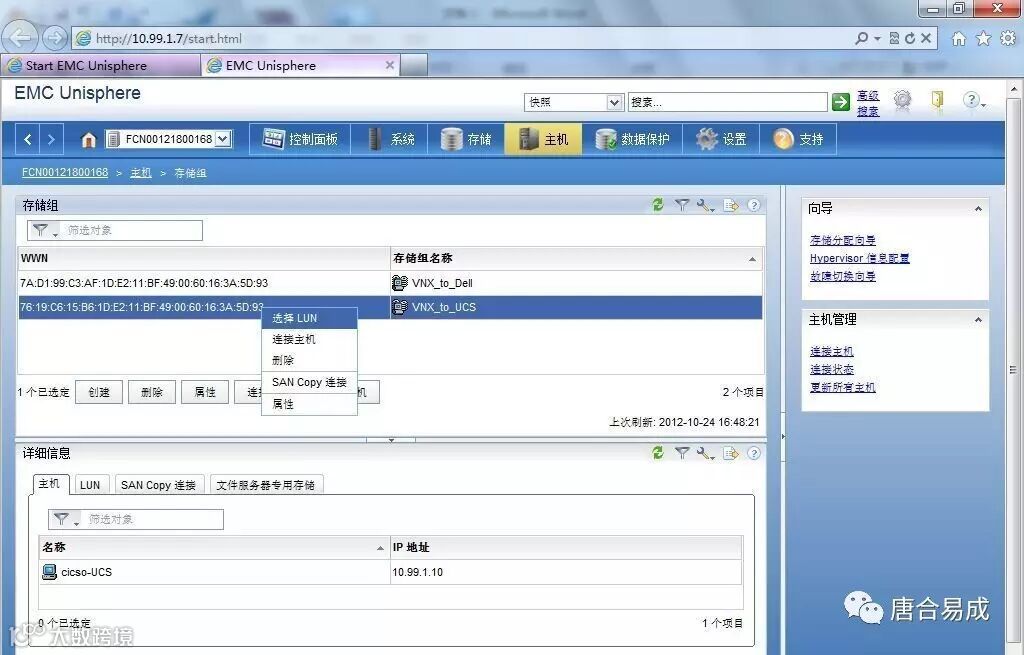

12.右键需要挂载lun的存储组名称，选择“选择LUN”和“连接主机”进行需要的操作。。

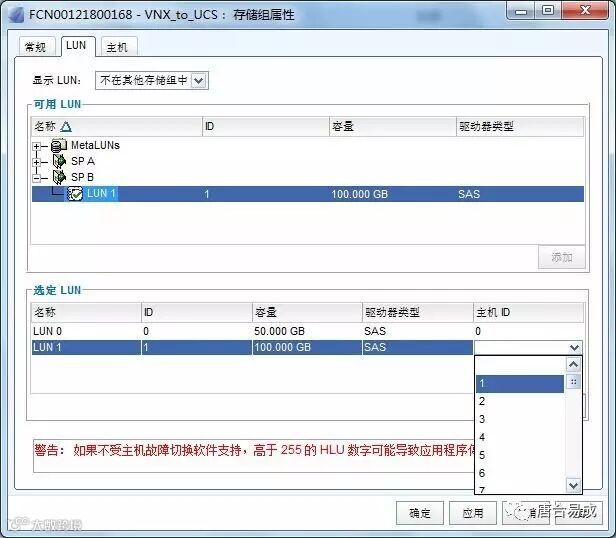

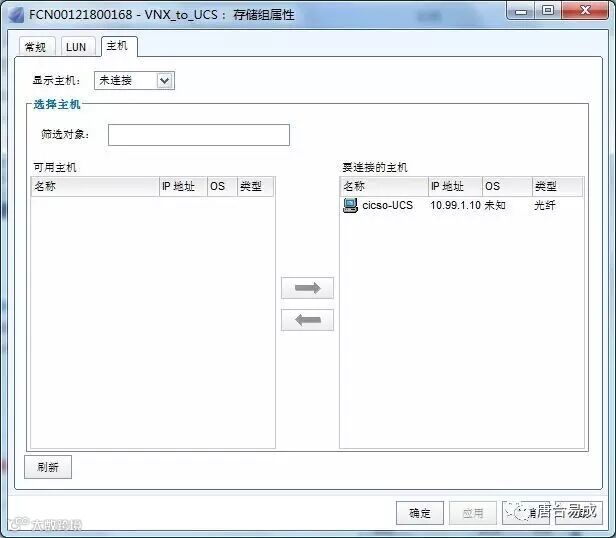

13.在“LUN“标签页上，打开SPA/SPB的目录树，选择相应的LUN，点击”添加“按钮。注意添加后请手动点选此LUN的”主机ID“，否则可能出现服务器认盘紊乱。在“主机”标签页选择此存储组指定的服务器。先前选择的LUN将挂载到此页选择的服务器上。
至此，存储配置工作完成，在服务器上已经可以看见挂载的新磁盘了。
VNX5100存储日常维护
设备健康状态检查

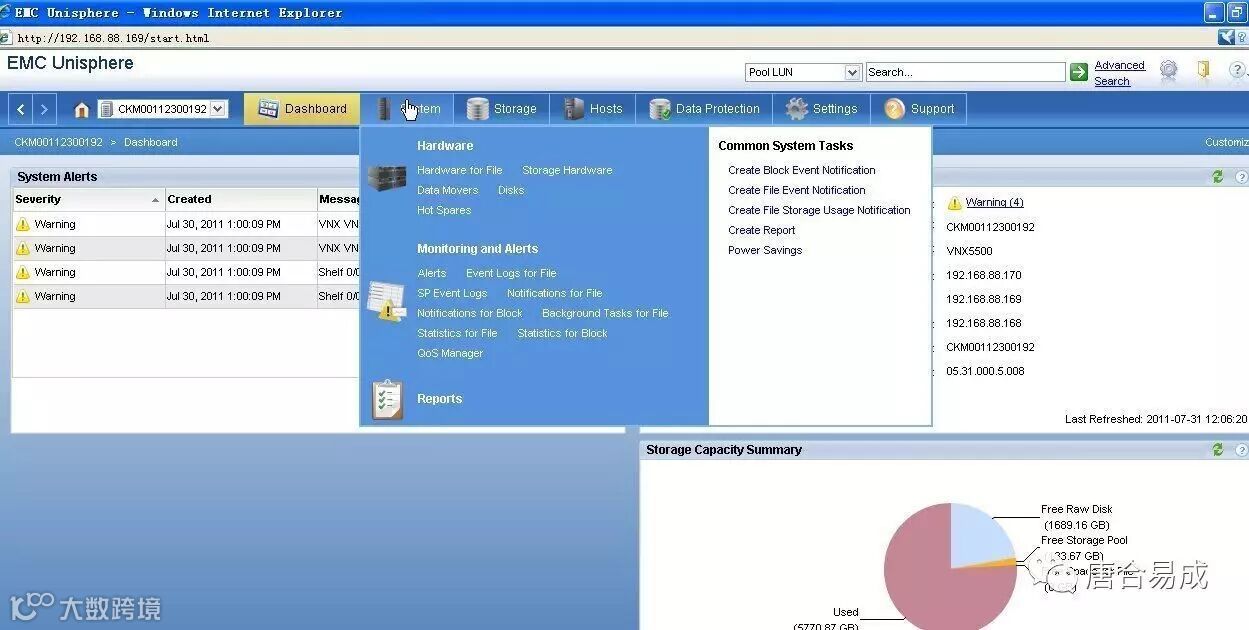

在浏览器地址栏中输入存储阵列SP管理口的ip地址，主存储http://1.1.1.1 (SPA)或者 http://1.1.1.2 (SPB)，用户名为：admin，密码为：password；登陆存储系统，检查设备状态。（截图为引用）

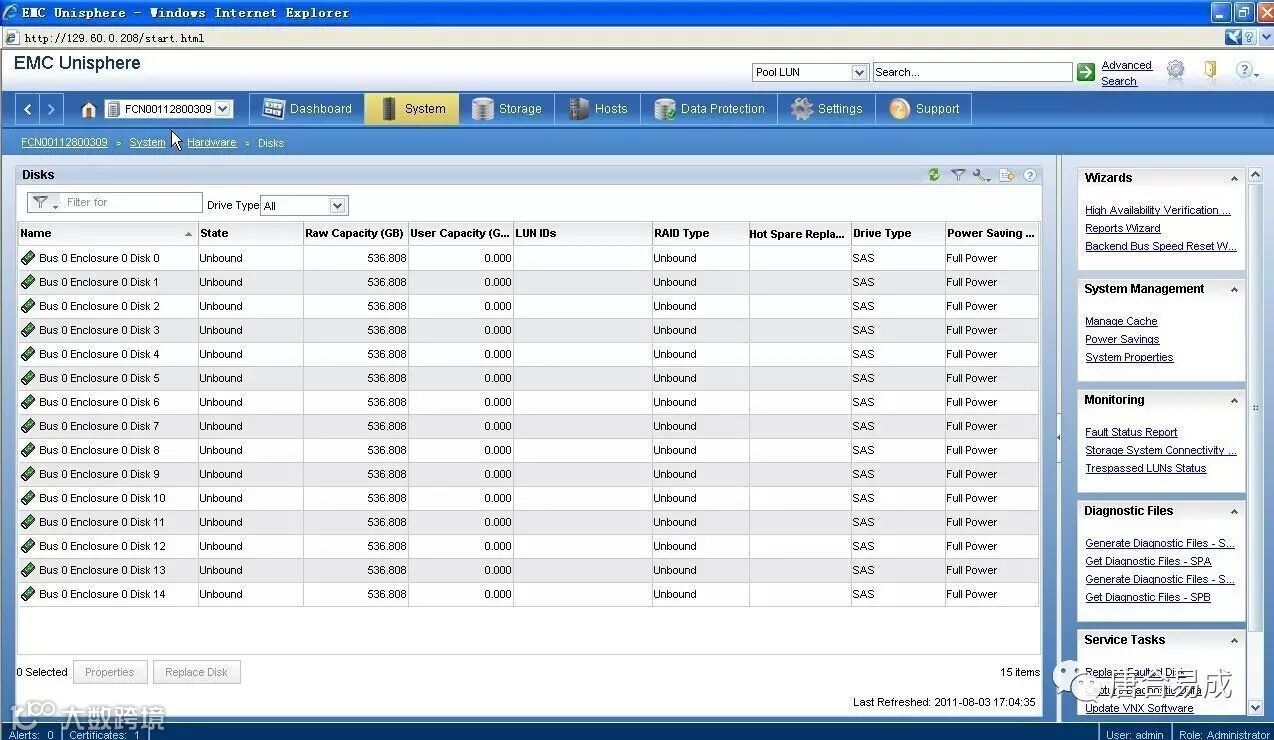

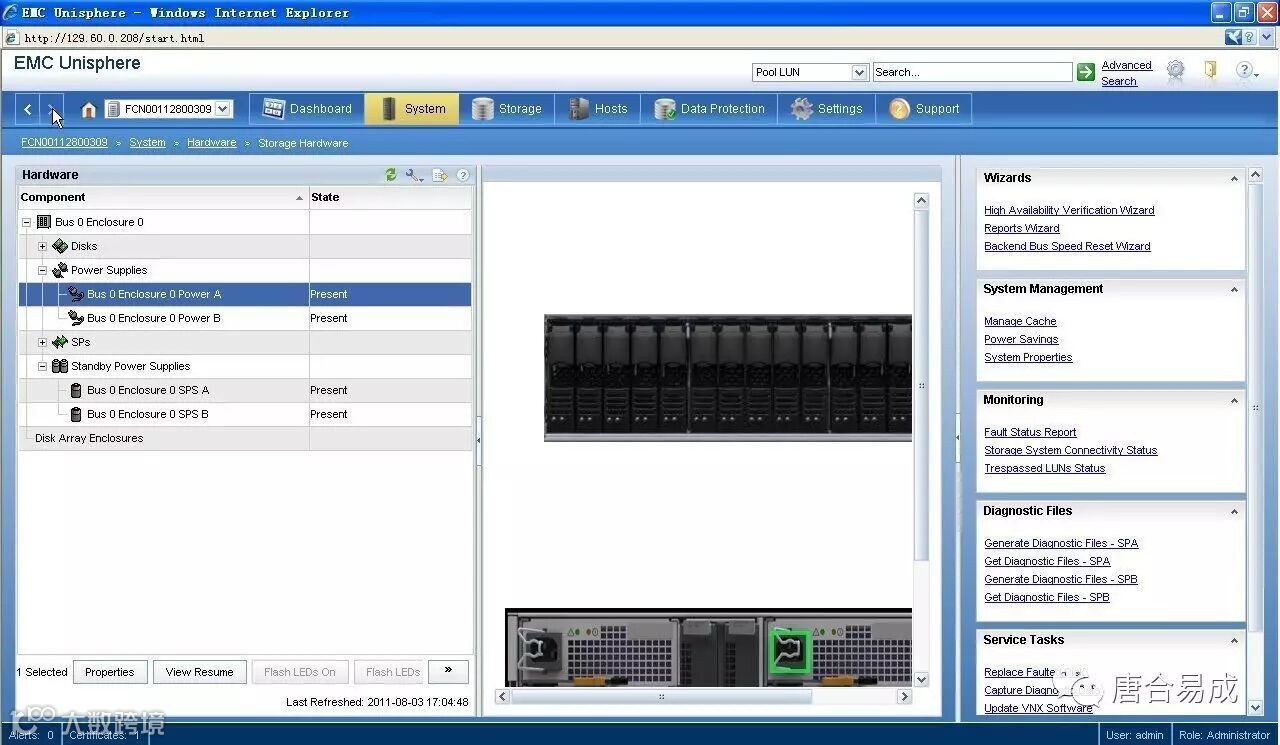

在展开的存储管理界面中，选择System-Hardware（硬件），进行阵列硬件状态的检查；
其中Storage Hardware包含存储阵列部分的硬件；Disk包含存储系统中所有硬盘的状态信息；Hot Spares包含热备盘的状态信息。
点击相应的选项，都会有图形界面直观地显示各硬件所在的物理位置及状态，方便日常的巡检和维护。
逐个点开各物理部件的子项目，检查系统是否出现F告警。
VNX5100存储控制器及带OS的第一个磁盘柜通过SPS电池供电，在主机应用停止的情况下，关闭2个SPS电池的开关等待系统自动关机；开机时，请同时开启2个SPS电池，等待10分钟左右系统启动，启动完成后系统背面LED灯应为全绿状态。
