机架故障区总结

       要实现机柜内漏风为零，尤其是在设备密集型应用中，必须了解机架安装式设备的热排气与冷进气混合最易受影响的区域。本文，为大家揭秘机架的五大主要故障区。

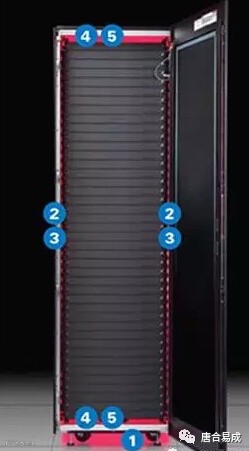

故障区 1：

机柜下方(机柜外部)

　　机架下方、地板上方的区域很难管理，因为调平螺栓或脚轮大小不同、制造商不同，高度也会不同。这一区域会有大量不受控制的空气，如果能将该区域妥善密封，可以产生极高的效益。

　　通常，由于需要连接电线或网线，机柜下方没有固体挡板。这也会导致该区域漏风，因为机柜下方的热气无法散发，而从穿孔地板送入的冷空气也会绕过该区域。

故障区 2 和 3：

19 英寸机柜前端垂直导轨的左右两侧(机柜内部)

　　由于客户要求前端导轨可以调节并且希望能够穿过机柜布线，大多数 19 英寸机柜的前端导轨左右两侧都存在泄漏点。垂直导轨和机柜架或侧面板之间的区域通常是敞开的，允许热气渗透或冷风经过。这会严重损害盲板策略的稳定性。

　　如今加宽的机架(例如 800mm)在 19 英寸机柜导轨两侧都有 3 英寸的冗余宽度，以冷却交换机或方便安装大量的网线。线缆经过未密封的开口从侧面或者顶部穿出。这些开口应该使用相应材料覆盖，密封线缆周围的空隙，减少漏风。

故障区 4 和 5：

支架安装空间顶部上方和底部下方(支架内部)

　　顶部 U 上方区域和底部 U 下方区域都有可能漏风。通常，这些区域有一定的空间，空间大小视机架制造商而不同。不过，这一区域与没有盲板的区域是一样的。

　　这一区域易受热风再循环的影响，另外来自空调的冷风也更容易绕过此区域。
