021 报警
MAXPRO系列 021报警指的是无电弧转移。如为机用割炬，引导弧电流产生0.5秒后工件电缆上仍检测不到电流。如为手持割炬，引导弧电流产生5秒后工件电缆上仍检测不到电流。
先做快速检查，可能存在的问题如下：
1.易损件是否正确安装，检查确认易损件型号是否正确，易损件是否损坏或者耗尽。整套更换为海宝原装易损件（包括涡流环），然后重新启动，看看是否能够解决问题。
注：遇到任何起弧、弧转移、易损件寿命异常、切割质量等问题，都可以先尝试整套更换为海宝原装易损件，然后再次进行测试来确定问题。

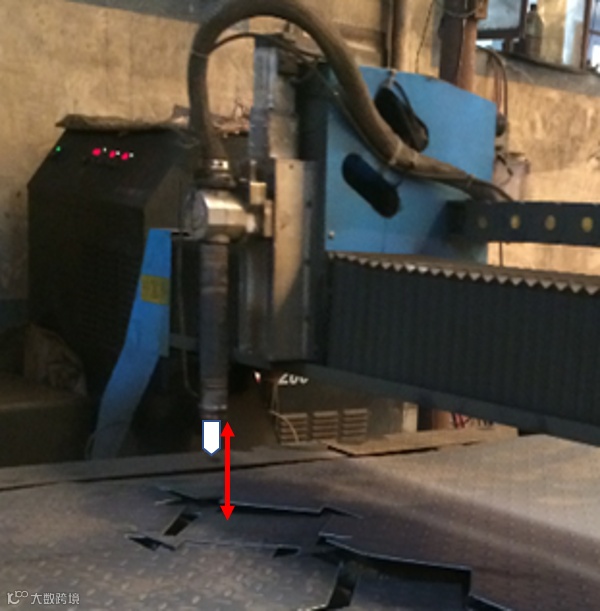

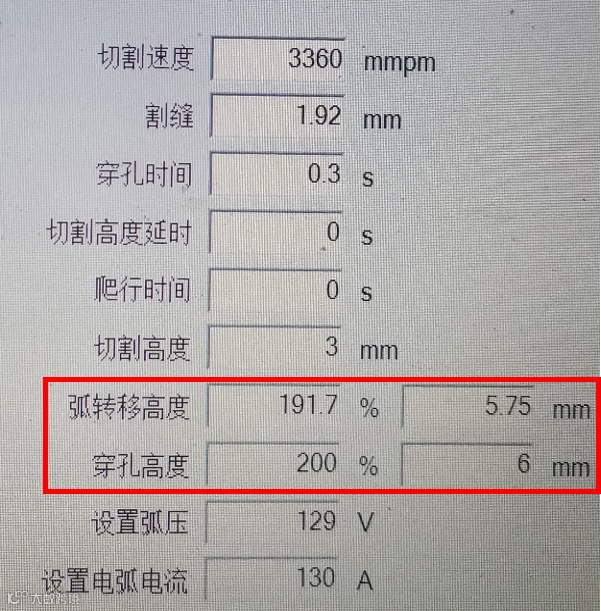

2.割炬距离钢板的穿孔距离过高，导致电弧无法接触到钢板（这种情况割炬本体处通常有足够强烈的电弧喷出），从而无法形成弧转移，见图1。如您遇到此情况，请对调高参数进行检查。见图2。
图1
图2
3. 检查当前设定的气体预流/切割流是否均正常，可以进行相关的气体压力测试及气体泄漏测试。一般情况下，MAXPRO200 电源所有的参数都是全自动进行匹配和配置。重新检查一下参数或者管路是否存在泄漏的可能性。

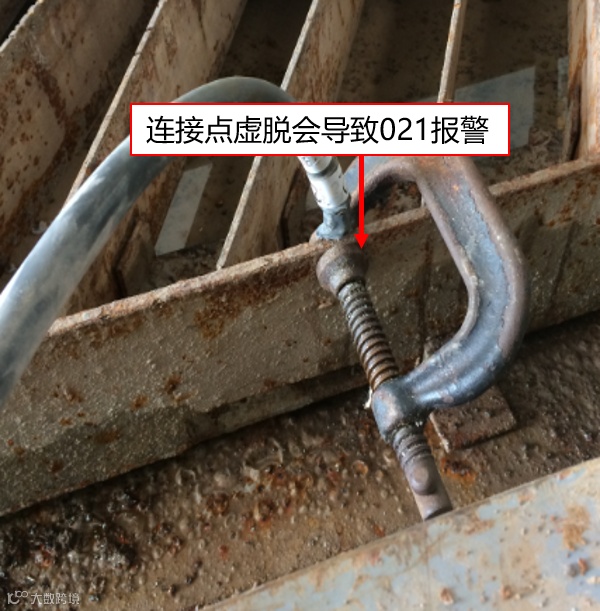

4. 检查的等离子电源到钢板的正极电缆是否连接正常，即检查从电源输入/输出板上的正极接头上的正极线到机床台面的连接是否可靠牢固。如果不方便检查，还可以直接连接一根正极接地线到机床台面进行测试，见图3。
图3

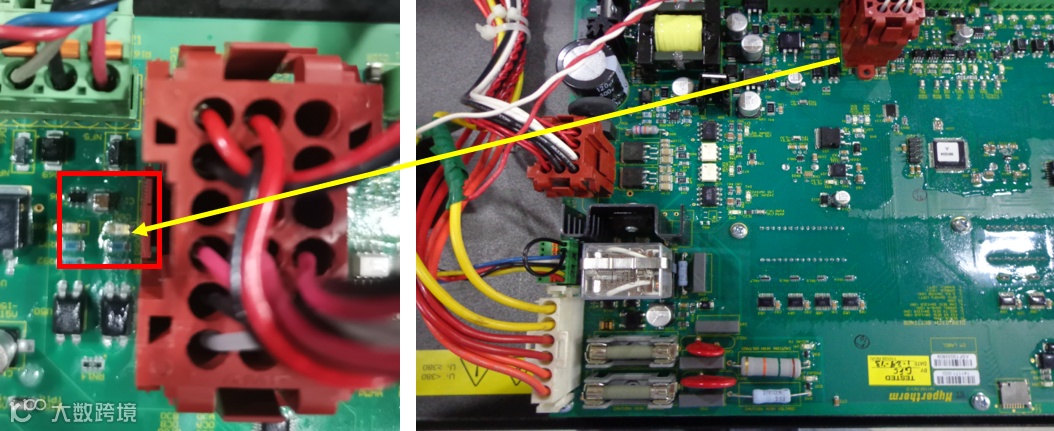

5. 观察控制板上的D65(弧转移检测)灯是否亮。如果弧转移信号灯不亮，说明弧移动动作异常。如果灯亮，说明弧转移动作都正常，见图4。
图4
以上问题依次排除后，接下来进行进一步排查：

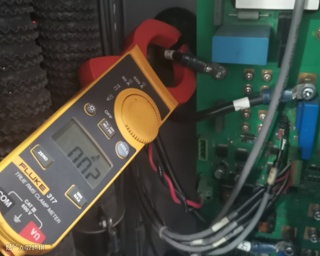

如果您有直流钳形表，最好使用钳形表来测量电流。具体方法就是把钳形表钳在引导弧回路上，见图5。

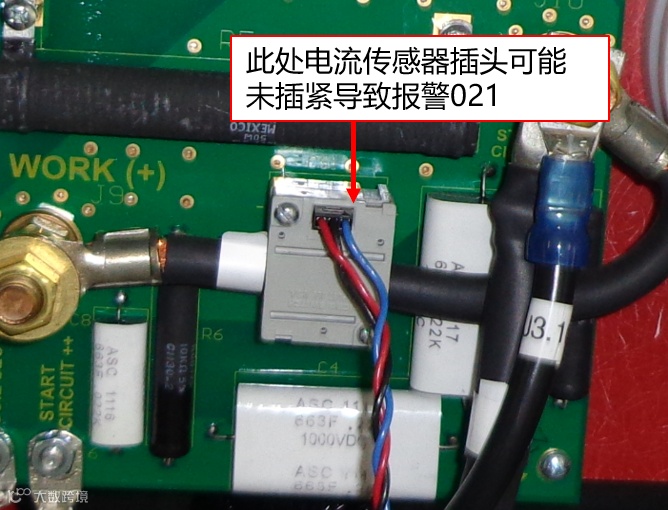

在斩波器H9(J2.7)处侧挂一个直流钳形表测量引弧时候的电流。如果瞬间能检测到电流（瞬间大约32A），那么有可能是弧转移电流传感器故障，请检查电流传感器是否上面插头插好，见图6。
图5
图6
重新插拔电流传感器上的插头后，还是未能解除报警，那么有可能该电流传感器故障。

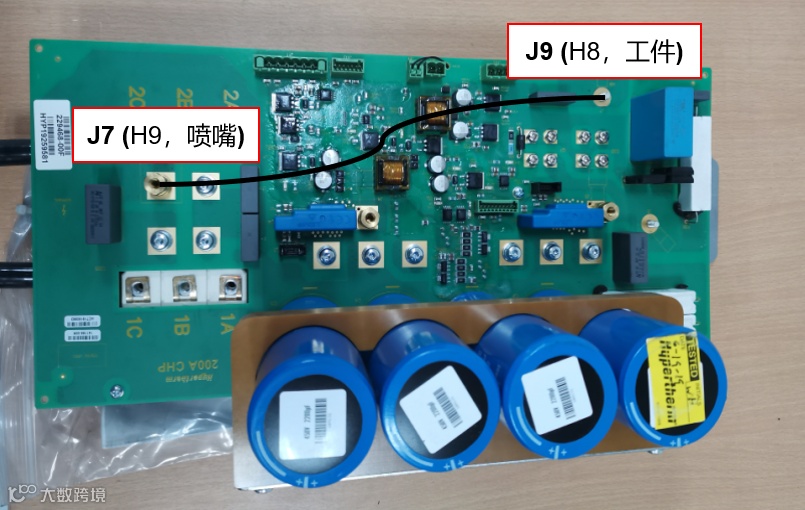

如果发现割炬处未有强烈的电弧喷出，那么就要检查引导弧回路是否正常。具体检测方法参见MAXPRO200 使用手册第153页，在斩波器板上的J7(H9，喷嘴) 和工件电缆接头J9(H8，工件) 之间临时接一根短接线，见图7。
图7
图8

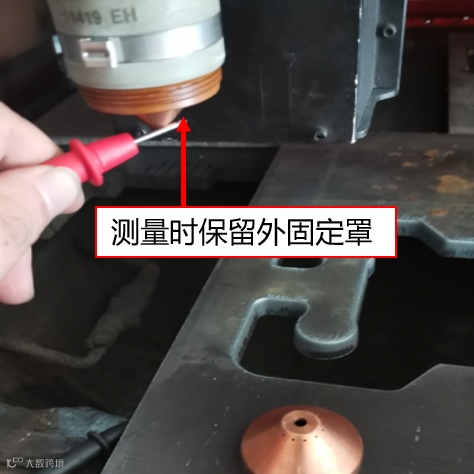

此外，测量喷嘴和钢板之间的电阻，正常应该小于3Ω。
注：测量的时候一定要保留外固定罩，这样测量下来的数据就比较准确，见图8。
如果电阻远大于3Ω，那么请检查割炬电缆，很可能割据电缆本身存在故障，最好的处理办法是更换割炬电缆。
如果电阻小于3Ω，那么可以进行几次起弧测试，在对空状态下看是否能起弧成功。如果成功，那么问题很可能出自控制板或者斩波器本身。

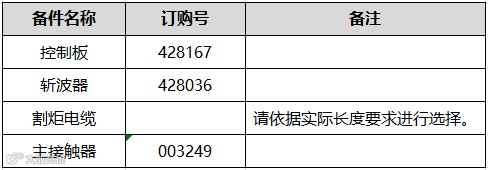

与 021 报警相关的备件列表
