Powermax 系列等离子安装指南

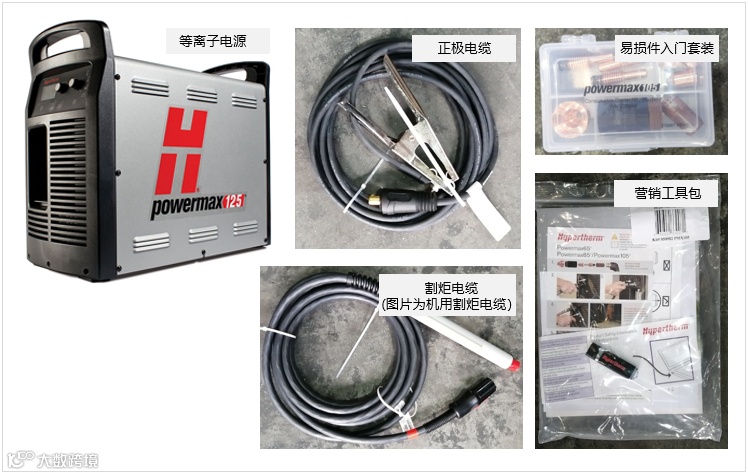

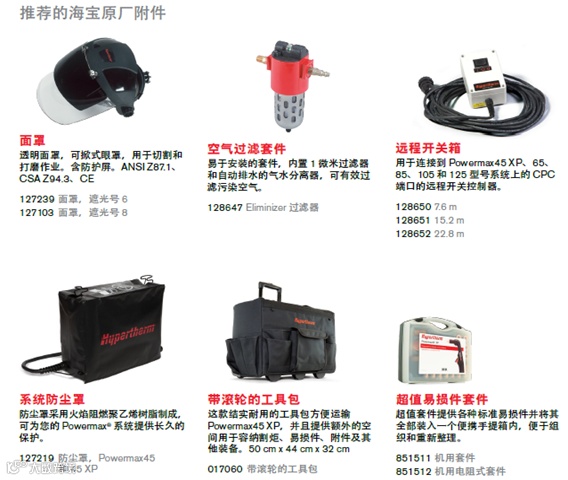

等离子电源1台，割炬电缆1根，正极电缆1根，易损件入门套装1个（或自行购买整套易损件），营销工具包1个。

Powermax30 XP / 30 Air / 45 XP / 65 / 85 / 105 电源都含3米长的电源线，Powermax125 电源不含电源线，需要另外订购。

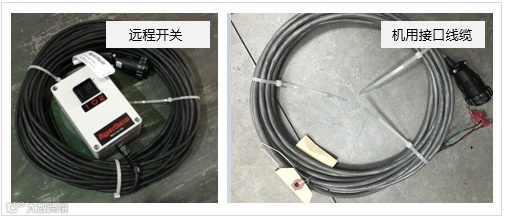

如果是放到小车上半自动切割，需要准备远程开关。如果是机用切割，需要机器接口电缆。

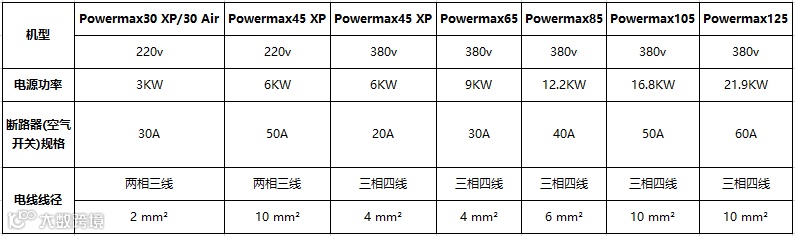

准备两相或三相电源接线和不带漏电保护的断路器，具体规格请按下表选择。

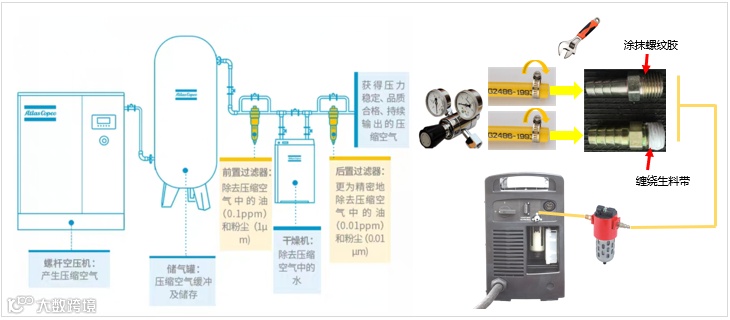

提供干净的压缩空气，保证海宝电源进气口处的气压稳定在0.65~0.75 Mpa。空气回路上必须安装冷干机、过滤器分精滤和粗滤、油水分离器和储气罐。保证气体无油无水，具体请参照 ISO8573 标准。

两种规格的宝塔头连接不同内径的气管，请见下图。

1）用T20梅花扳手打开机壳。保证电源输入三相380VAC±7%，空气开关不带漏电保护装置。

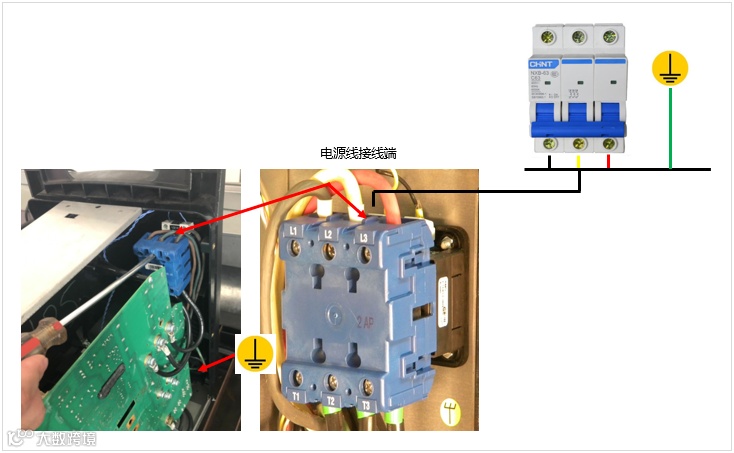

2）用十字螺丝刀连接电源线。

注：如果是自己接电源线，那么需要注意电源线的规格，电源线务必使用三相四线或两相三线，接好接地线，电源线的连接务必紧固且电线头使用线鼻子。

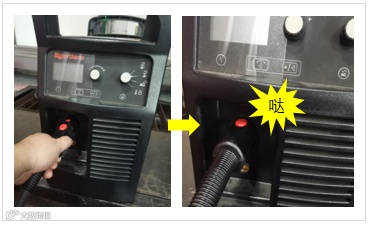

将割炬电缆插头对准机器接口插入，直至听到‘哒’的声音。

（后续拆下割炬时，只需按下接头上的红色按钮，将接头从插座中拔出。）

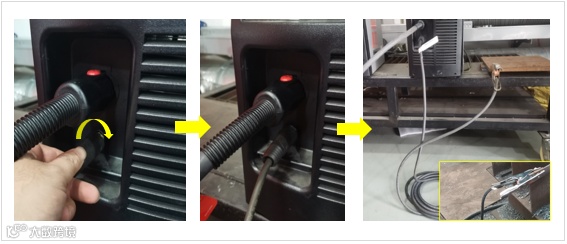

将正极电缆的端口对准机器接口上开口，插到机器接口中，然后顺时针转动大约1/4圈，直至接头完全固定。正极电缆的工件夹夹住钢板。

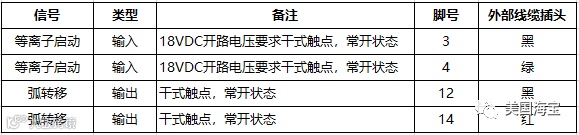

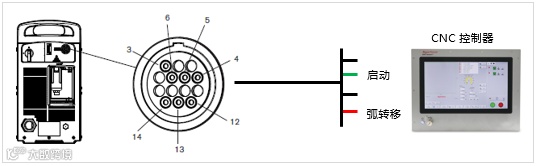

如果用到远程开关或机器接口电缆，将圆形插头插到等离子电源上。另一端的接头中的绿色/黑色为启动信号接线，红色/黑色为弧转移信号接线，将这两组信号线接到相应的外部接线处。

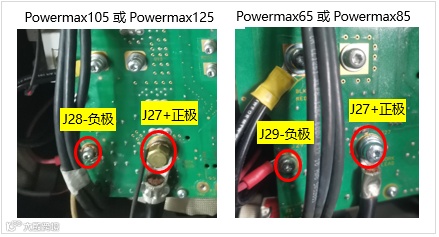

机用等离子（除Powermax45 XP外）将实际弧压采样线的正极接到电源板的J27，负极接到电源板的J28（Powermax105或125）或J29（Powermax65或85）。

Powermax45 XP将实际弧压采样正极线接到电源板J22,负极线接到J9，即可获取1：1的弧压。

可参看电源机壳或操作手册的易损件安装。

机用切割易损件安装示意图 >>

手持切割易损件安装示意图 >>

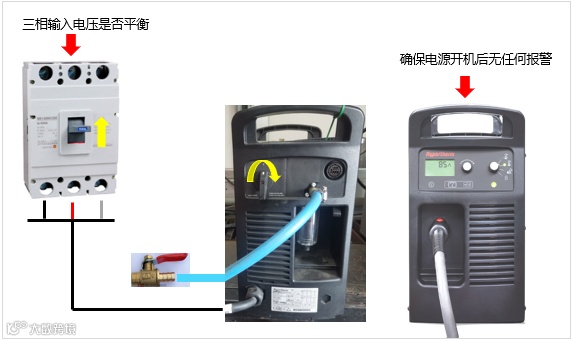

1. 送气(确保气体压力满足0.65~0.75 Mpa)；

2. 总闸合闸（首次通电，检查输入电压满足三相380VAC±7%范围内，三相必须平衡）；

3. 电源顺时针旋转合闸；

4. 检查屏幕是否有报警。
