说出来你可能不信，你真不懂安装算量GQI ！

表格系统图你还在手动列项吗？

解决方案：

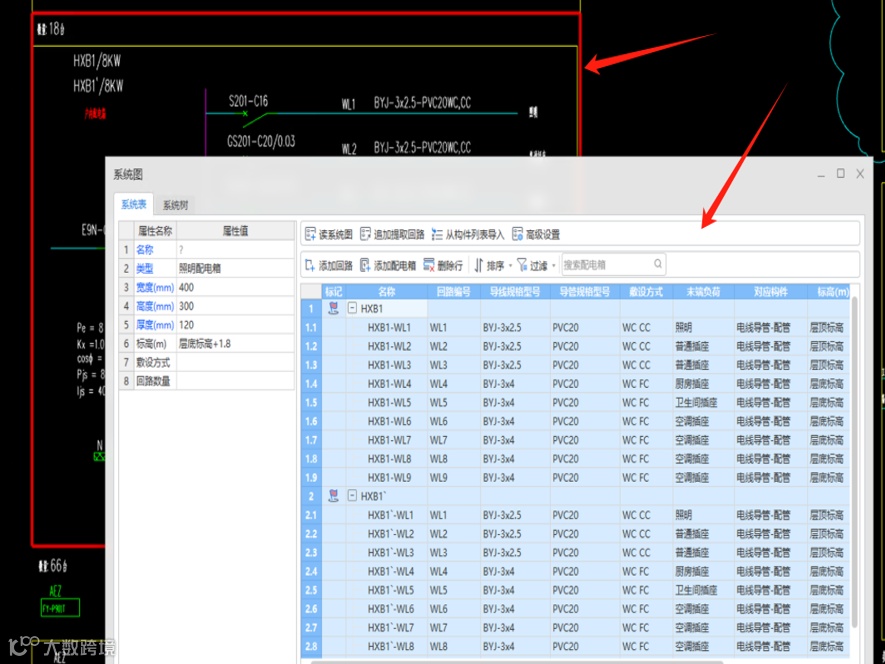

在配电房场景、常规电气算量场景内表格系统图均支持识别，触发【读系统图】功能，窗体弹出【横向系统图】+【表格系统图】，默认触发【横向系统图】，表格内可识别的信息输入到对应单元格内，且支持编辑。各类系统图一网打尽，覆盖90%+类型的系统图识别，列项无忧。

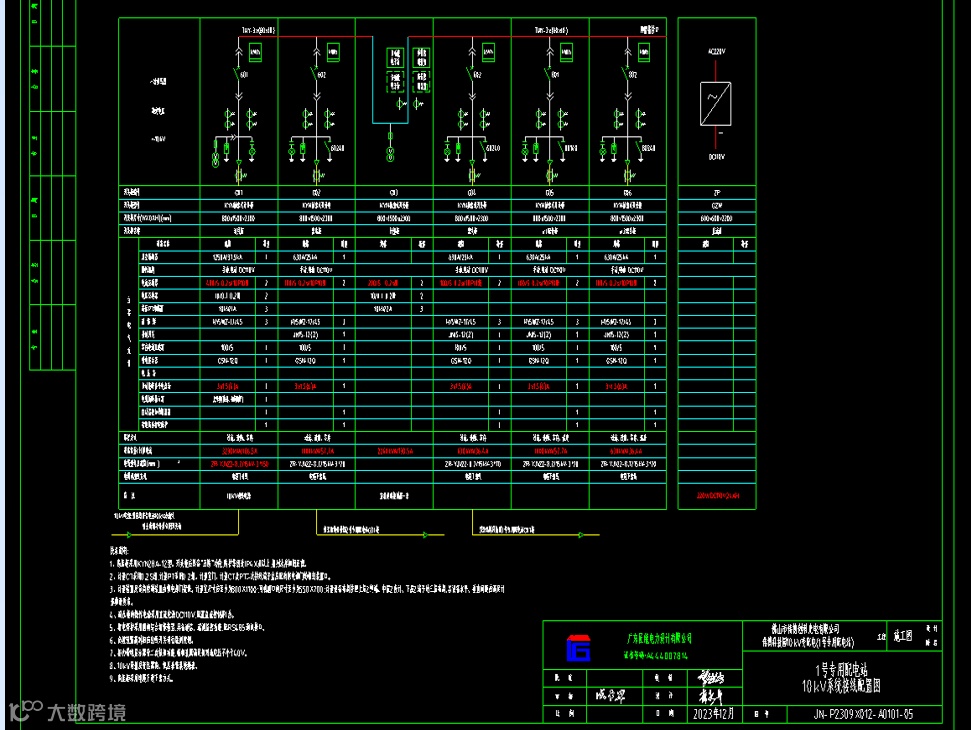

1-表格系统图-图纸现状

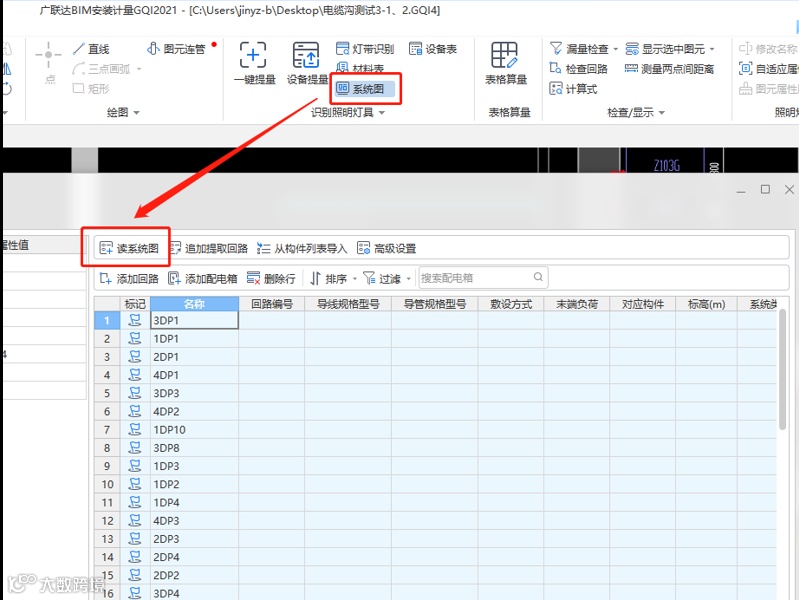

2-触发-系统图

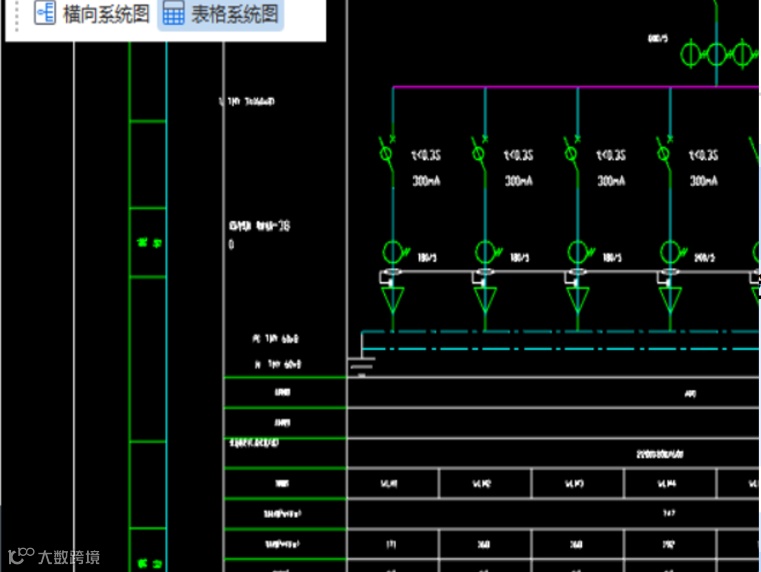

3-触发-表格系统图

4-框选图纸-右键-完成列项

金属软管你还在估算吗？

解决方案：

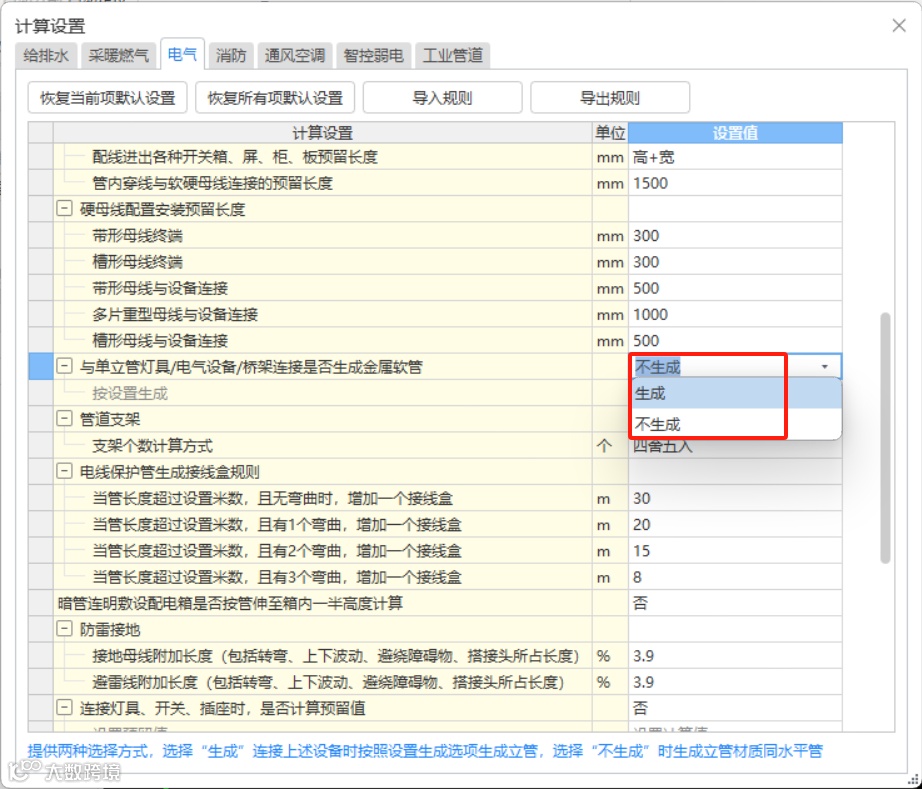

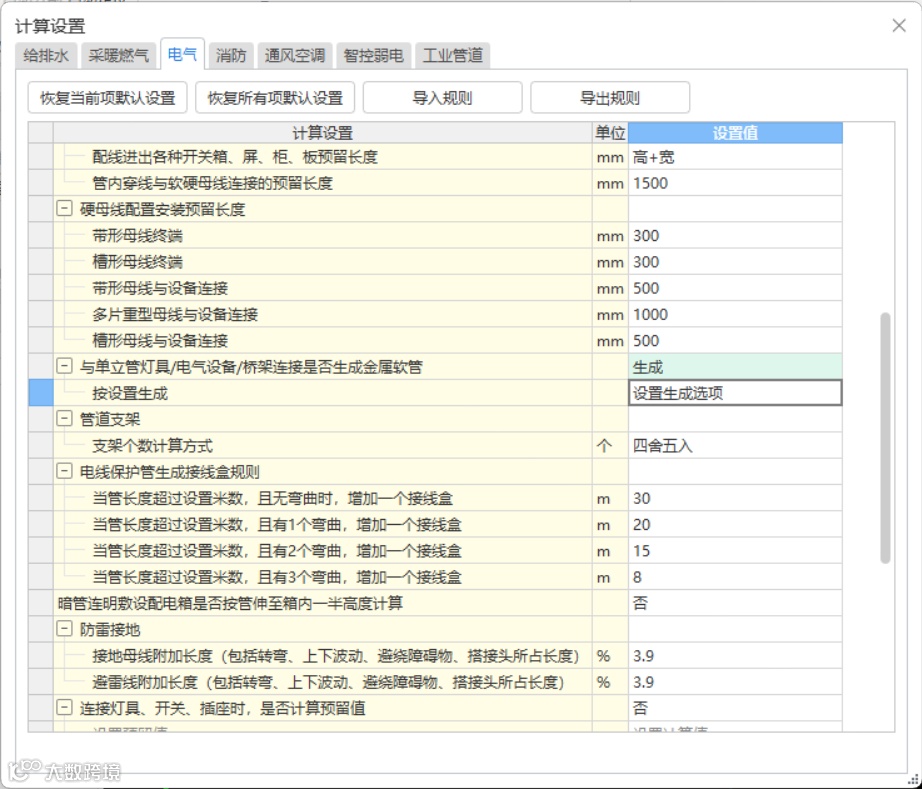

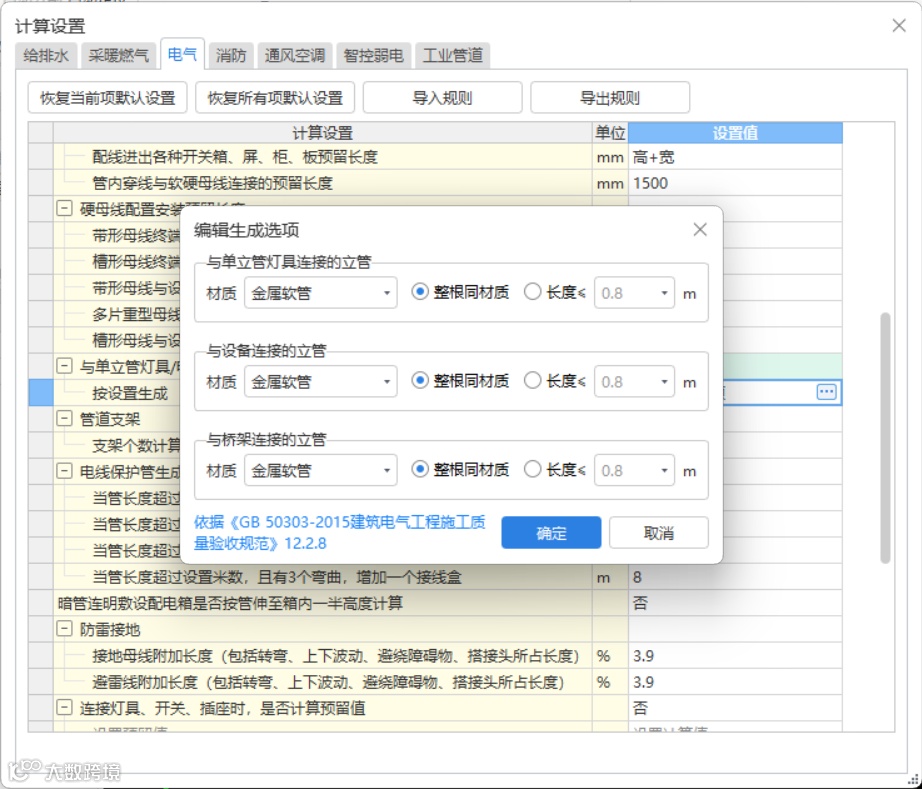

1、计算设置-电气页签下新增金属软管设置：与单立管灯具/电气设备/桥架连接是否生成金属软管。

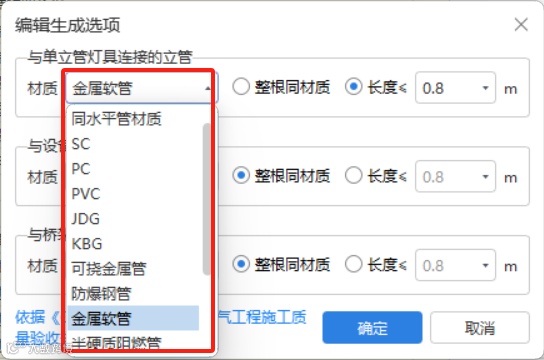

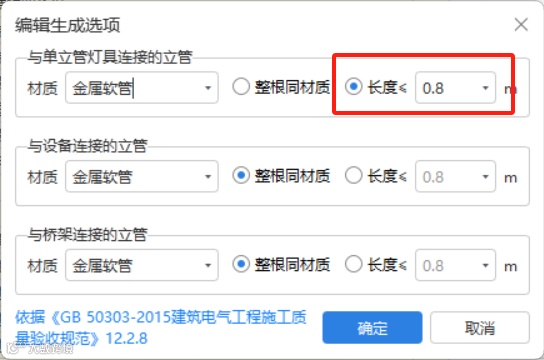

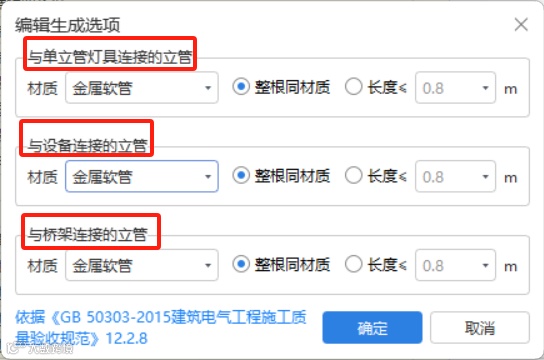

2、默认为生成。具体生成设置，可点击三点按钮，弹出编辑生成选项修改设置。

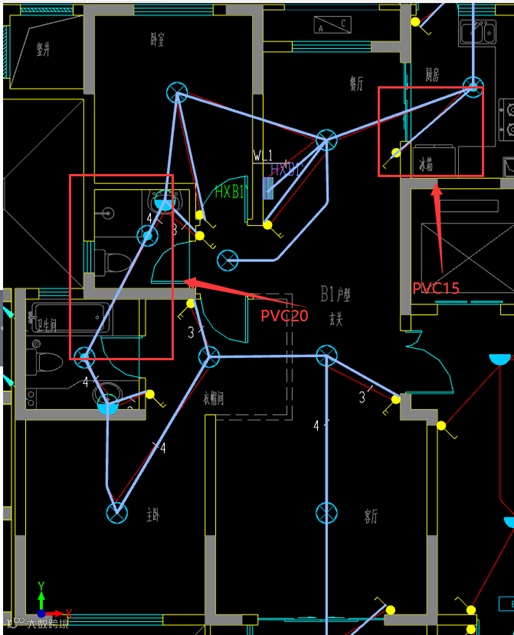

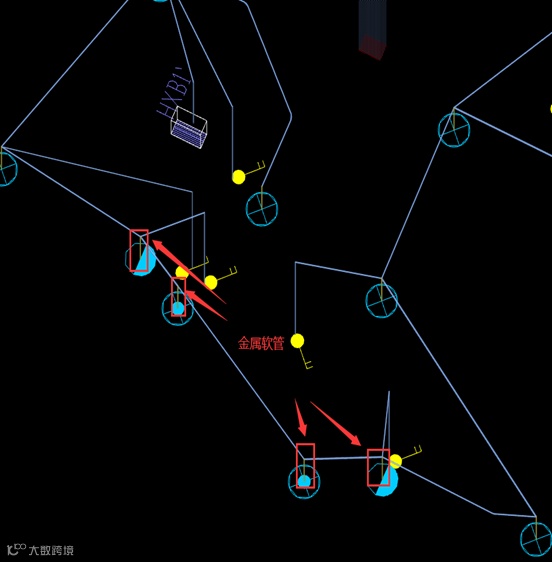

3、默认连接单立管灯具的立管、与设备连接的立管、与桥架连接的立管，整根都自动为金属软管。

4、可修改立管材质，不生产金属软管，可修改为同水平管。可根据规范要求，修改金属软管不超过多长。

5、若无计算金属软管的需要。可以直接设置为不生成。

照明管线、应急管线、动力管线跨层之后，整条回路工程量你还在手动累加吗？

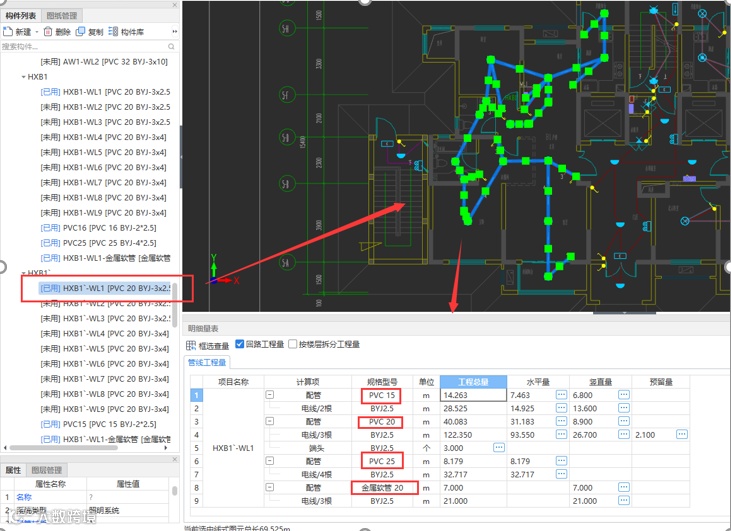

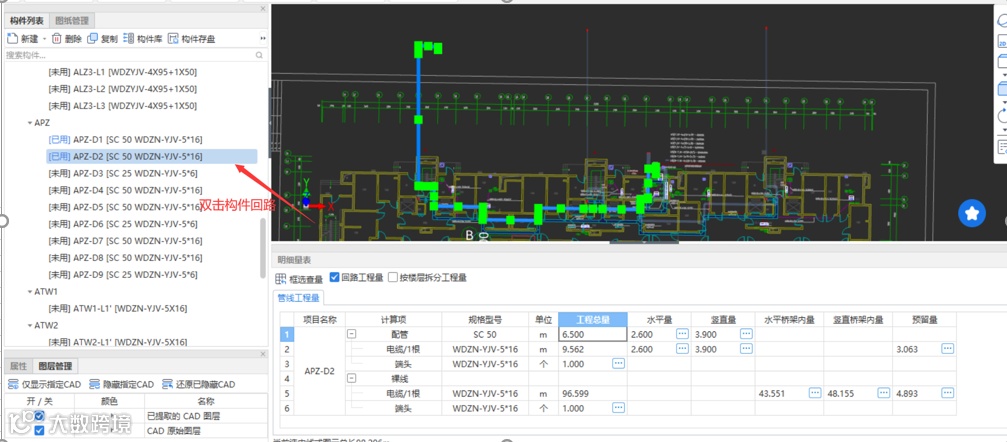

1、照明回路管线计算时，双击构件列表可根据同回路原则，自动查看整条回路工程量，含金属软管。

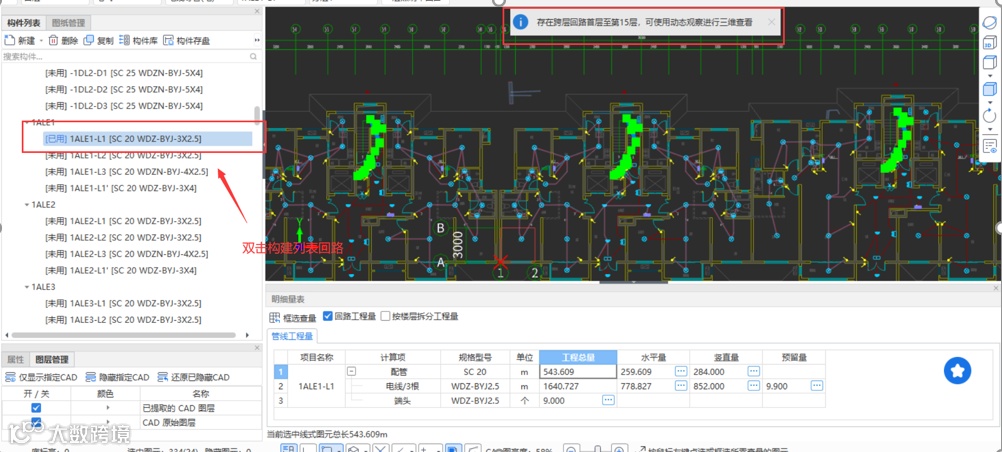

2、应急照明多存在跨层回路，双击构件列表可查看回路走向及工程量。

3、动力系统计算，双击构件列表检查时，可按照回路联通关系，查看整条回路。

从机房机柜到楼层机柜，管线工程量你还在手动计算？不知道最短路径什么？

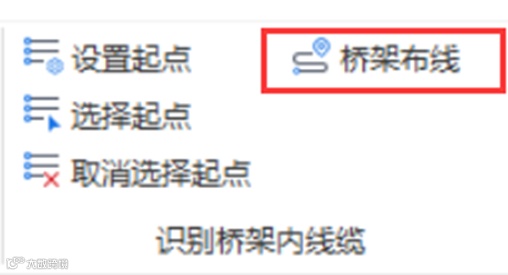

1、已经布置桥架和机柜。触发桥架布线功能进行计算。

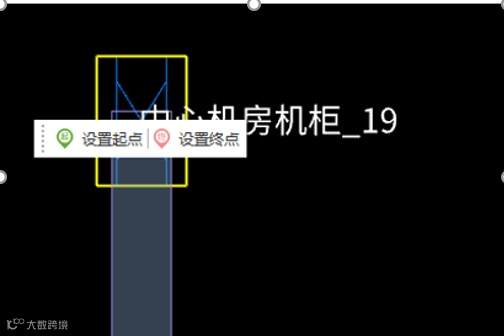

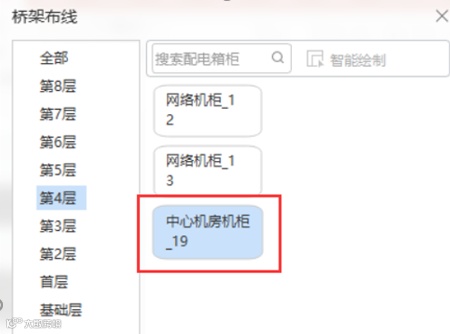

2、选择窗体内的机柜节点，绘图区自动定位到对应机柜，并弹出设置起终点工具条。也可直接在绘图区选择机柜图元。点击机柜图元，同样弹出设置起终点工具条。

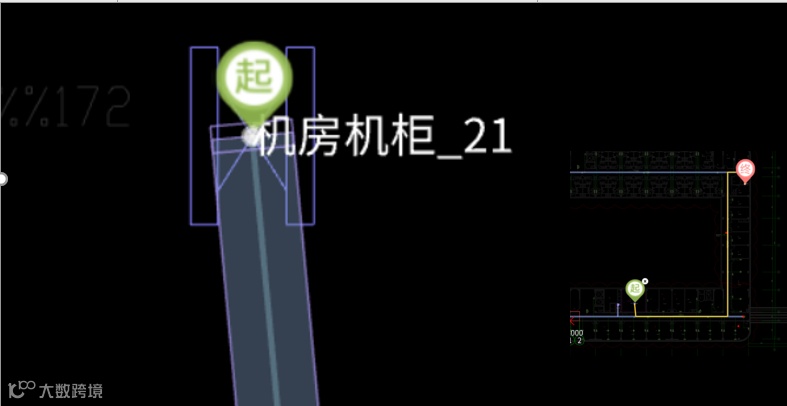

3、点击工具条中设置起点按钮，对应图元增加起点标识。上步骤同样的方式查找到对应的终点机柜，设置终点（也可先设置终点再设置起点)

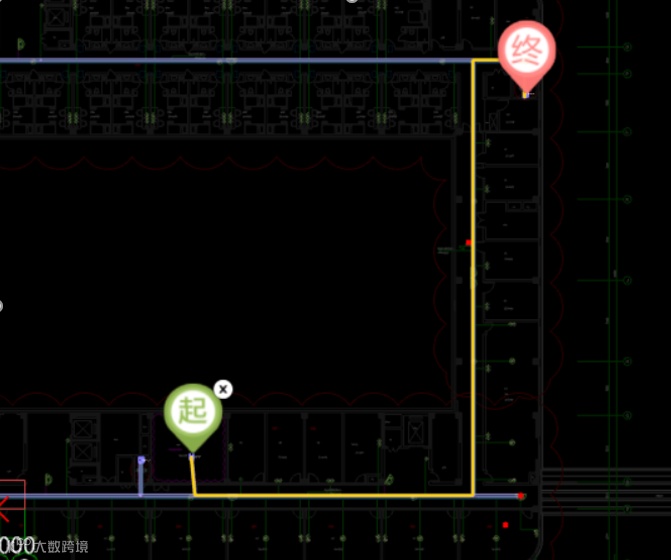

4、起终点设置后，软件自动根据连接的桥架，查找联通的最短路径。

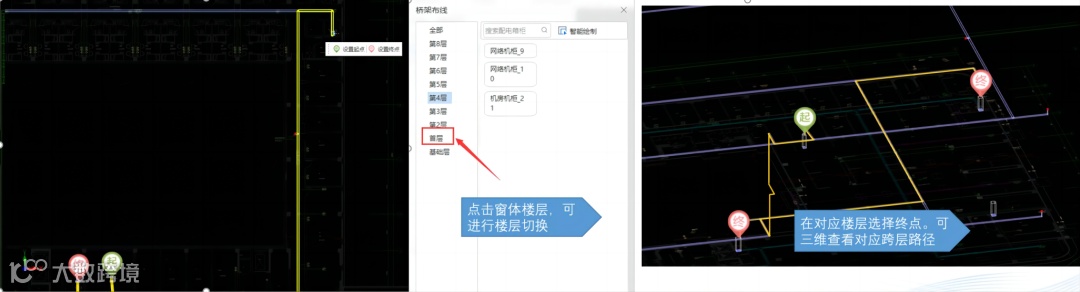

5、设置起点后，可同时设置多个终点。可在窗体内点击楼层切换楼层选择跨层终点。

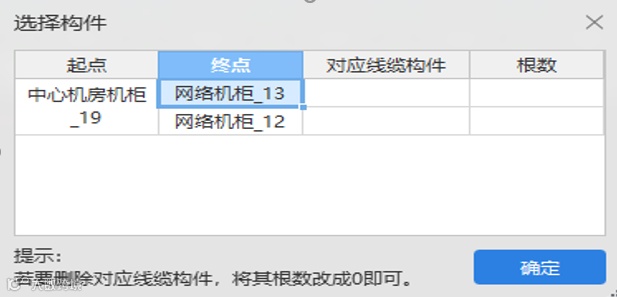

6、起终点选择后，路径检查无误。右键选择路径对应的构件。同路径可选择多构件，可修改为多根。

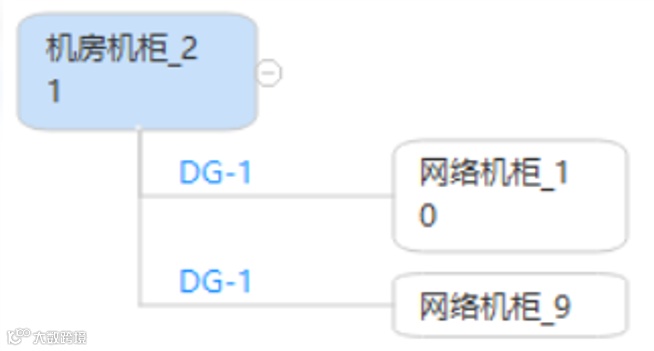

7、点击确定，生成图元。窗体内根据供配电关系显示机柜连接。

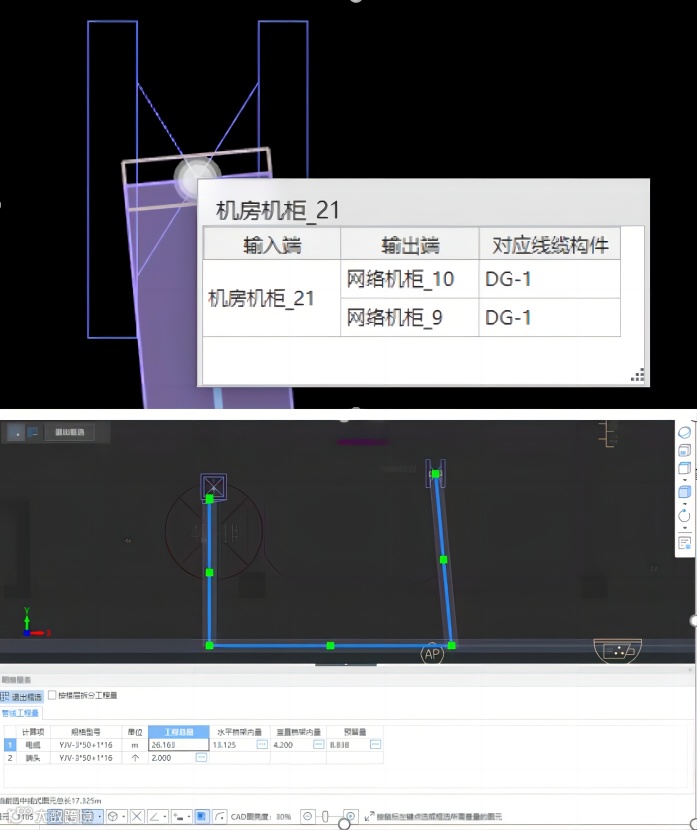

8、机柜处生成小白球。点击可查看对应连接的机柜及回路。双击可查看路径。点击明细工程量可查看对应路径工程量。
