【揭秘真相】大神识图诀窍（钢结构）①
广联达测评服务2016-04-12
1
导读：快速识图【大法】在这里↑
点击上方蓝字关注查看更多
钢结构图：用来表示钢结构的图样。

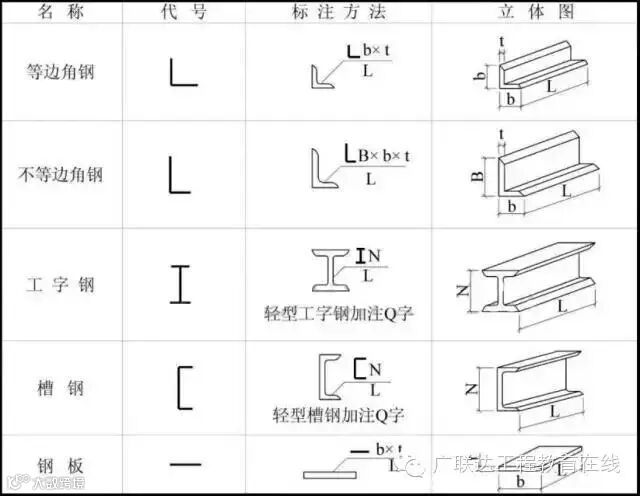

型钢：型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。
焊接

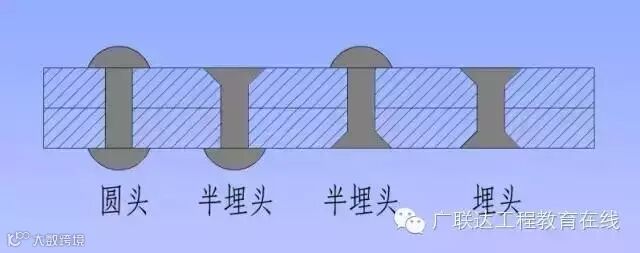

铆接

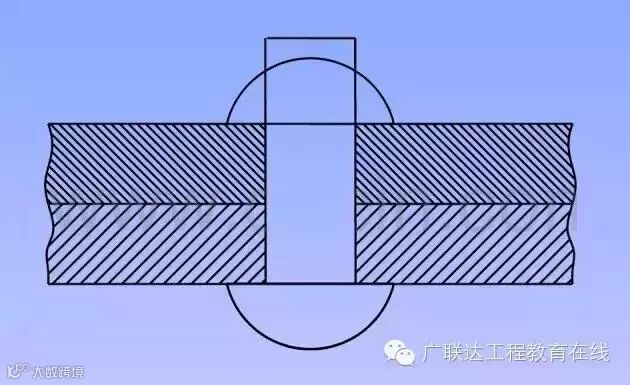

螺栓连接
将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。

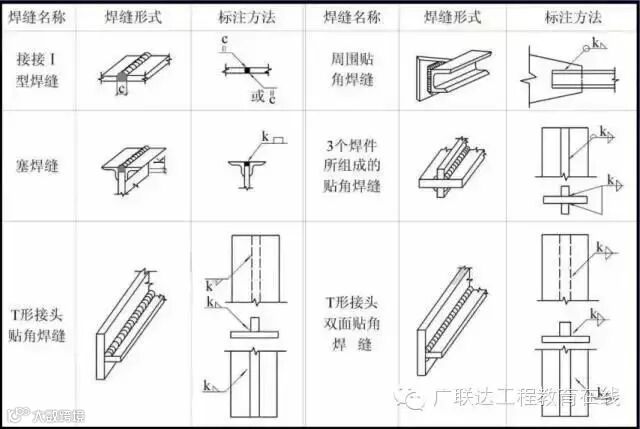

坡口焊缝
贴角焊缝
塞焊缝

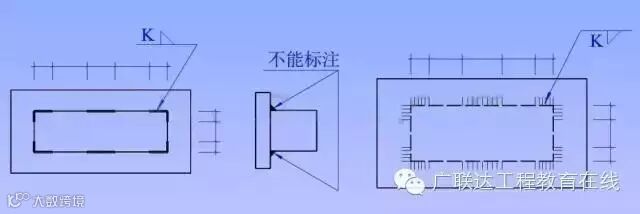

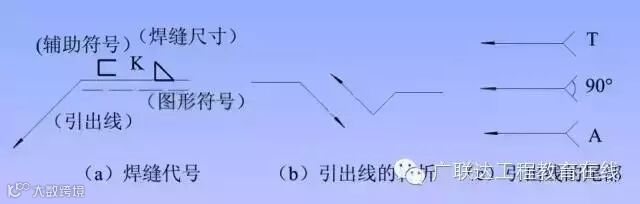

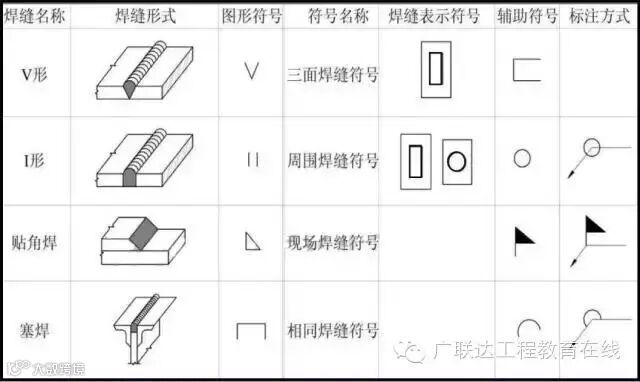

在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。
现场连接
【声明】内容源于网络
