柱墙变化

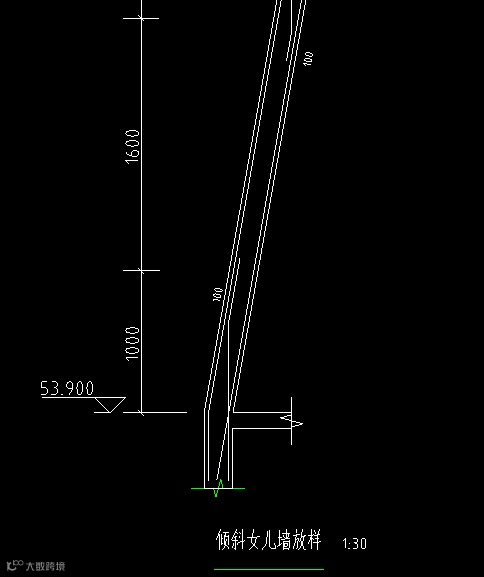

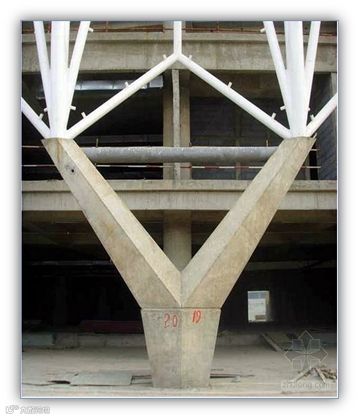

(1)斜柱斜梁
工程中异型构件比比皆是，传统的GGJ与GCL往往不能直接绘制出这些异型构件，通常用其余的构件代替及配合手算才能完成建模算量的工作，如下图：

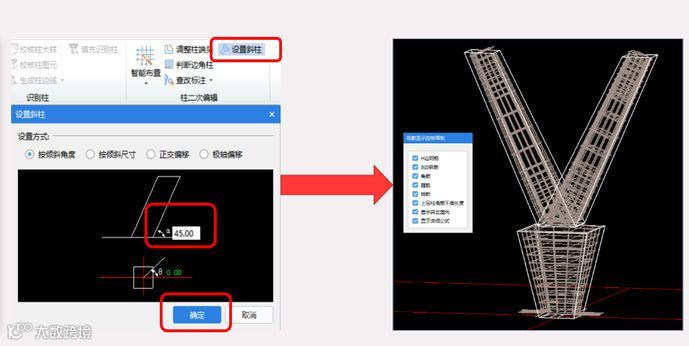

在GTJ2018中增加斜墙、斜柱、异型斜柱等构件，以支撑工程中异型构件的建模；
梁板变化

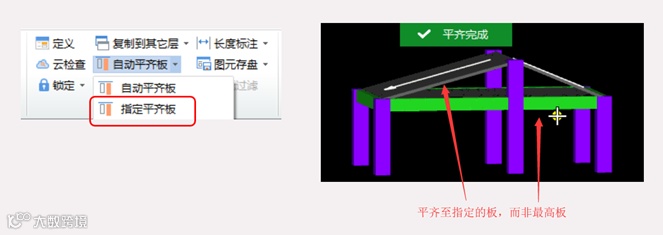

(1) 指定平齐板
在绘制坡屋面时，我们需要将柱、梁顶标高沿斜板的坡度走，而如果同一个位置有多层斜板的时候，柱和梁构件会平齐至最高板，需配合手工调整才能完成建模，影响建模效率。
GTJ2018新增平齐板的功能，可让构件平齐至指定的板，如下图：

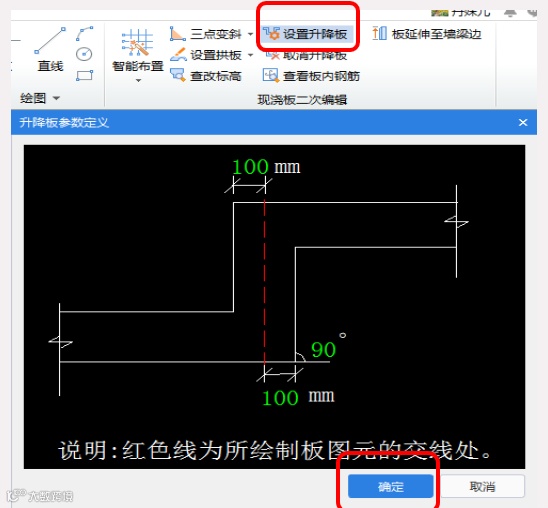

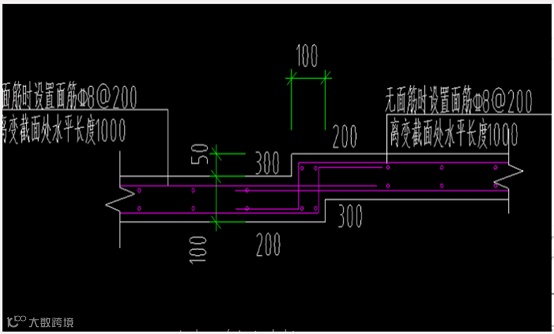

(2)设置升降板
我们在图纸中经常碰到升降板的构造（如下图），发生的部位常常出现在厨房、卫生间、楼层平台等位置；

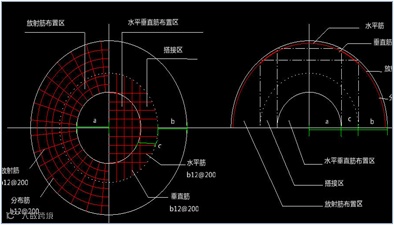

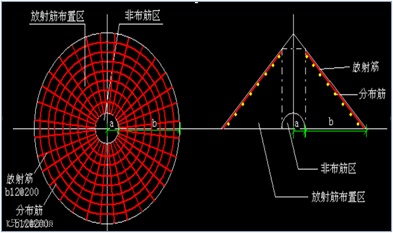

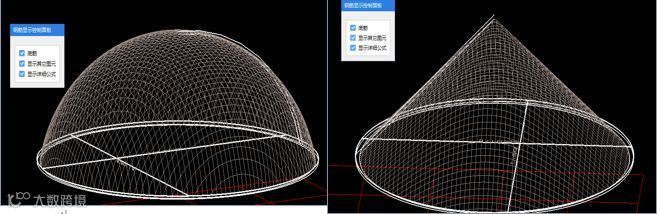

(3) 拱构件

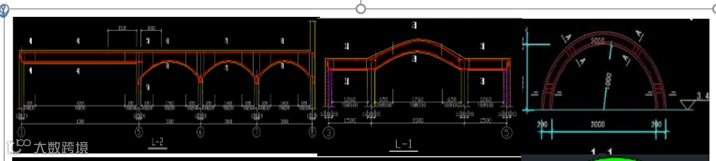

在民用高层建筑中，从美观性上考虑，通常首层与顶层都会设置一些拱形的梁与板作为该工程的造型（如下图）而这些造型往往不好建模。

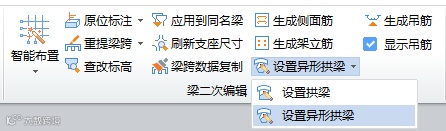

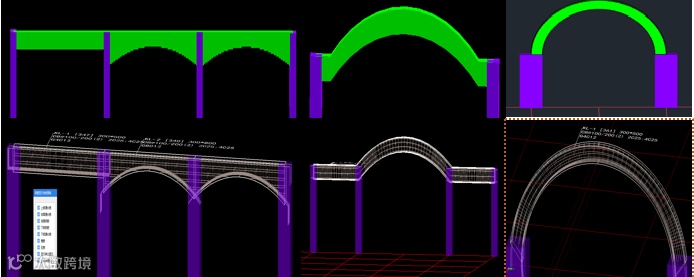

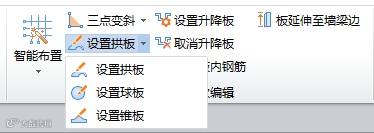

GTJ2018增加拱构件的绘制功能，轻松解决这个问题，如下图:

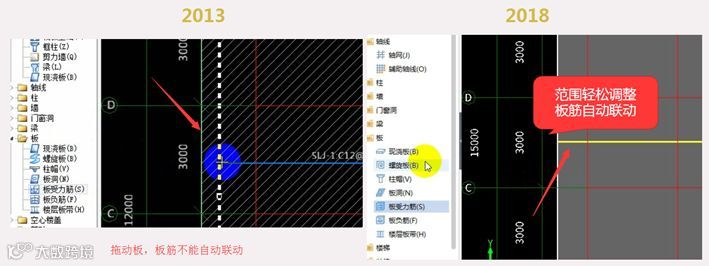

(4)板受力筋优化

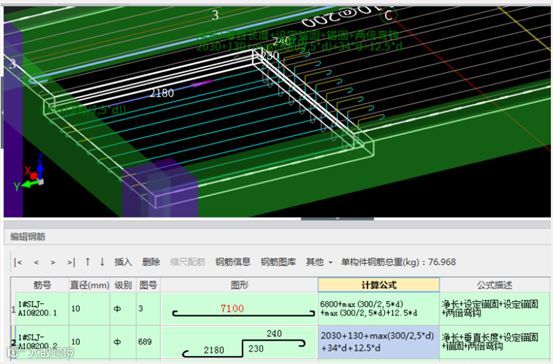

板构件建模之后，通常会因为新下发的变更等原因需要对板构件的覆盖范围进行修改，而GGJ中板钢筋的布置范围却不能随之改变，还需要切换至钢筋构件再行修改布置范围，GTJ2018实现了修改板，板筋自动联动的功能，如下图:

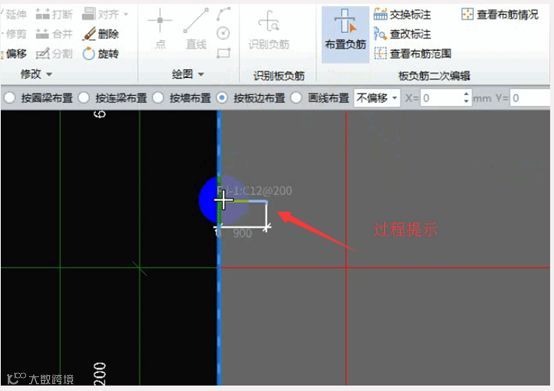

(5)板负筋绘制提示
2013GGJ中绘制负筋是，没有过程提示，无法查看负筋的左右标注信息。绘制后有出现删除重新绘制或交换左右标注的操作，降低绘图效率，2018GTJ增加过程提示构件，保证一次绘制准确，如下图:
基础变化

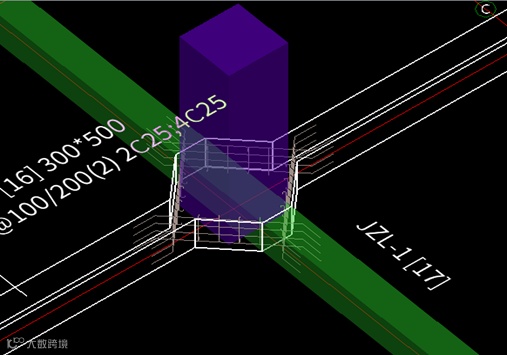

(1)基础梁侧腋

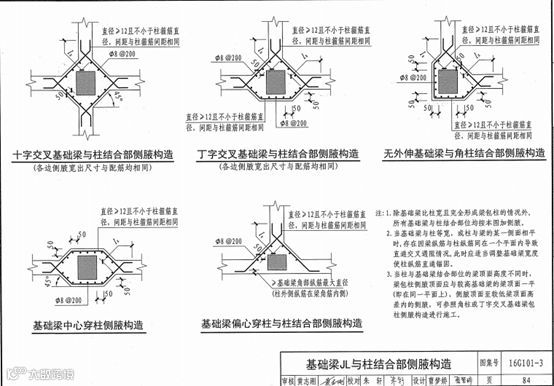

现图集要求及结构基础图纸中，常见基础梁加腋的构造，之前只能配合手算变通处理，影响建模效率与准确度，GTJ2018增加基础梁侧腋的生成功能，可快速建模，保证准确,如下图:

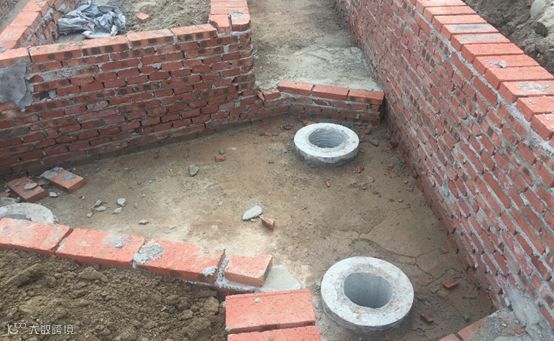

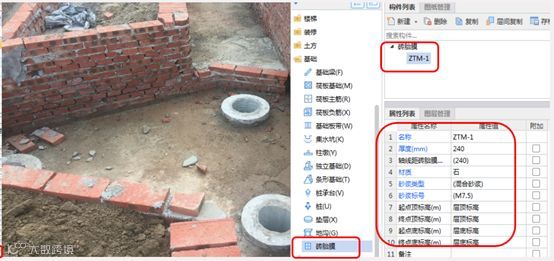

(2)砖胎膜优化
实际工程中砖胎膜的类型越来越多，在计算砖胎膜的时候不仅需要计算混凝土体积，还需要计算抹灰面积。2013处理方式快速便捷但是有局限性：可能现场实际工程图纸中有遇到，基础某一边不布置、砖胎膜高度比基础高的时候或者砖胎膜厚度不一致等；GTJ2018可以根据图纸自己进行绘制，处理更灵活,如图：
