导读：消防电图纸怎么快速计算？首先明确计算思路和看图顺序，然后用CAD快速看图的【批量测量】功能，让你轻松一框，就能得到管线总长度~

消防电图纸怎么快速计算？

本文分4部分讲解：

1.消防电计算思路总结

2.系统图识读-走线分析

3.自动分类计算的窍门

4.一键批量测量水平长度

一、消防电计算思路

管线长度=水平长度+立管高度

二、图例、系统图识读

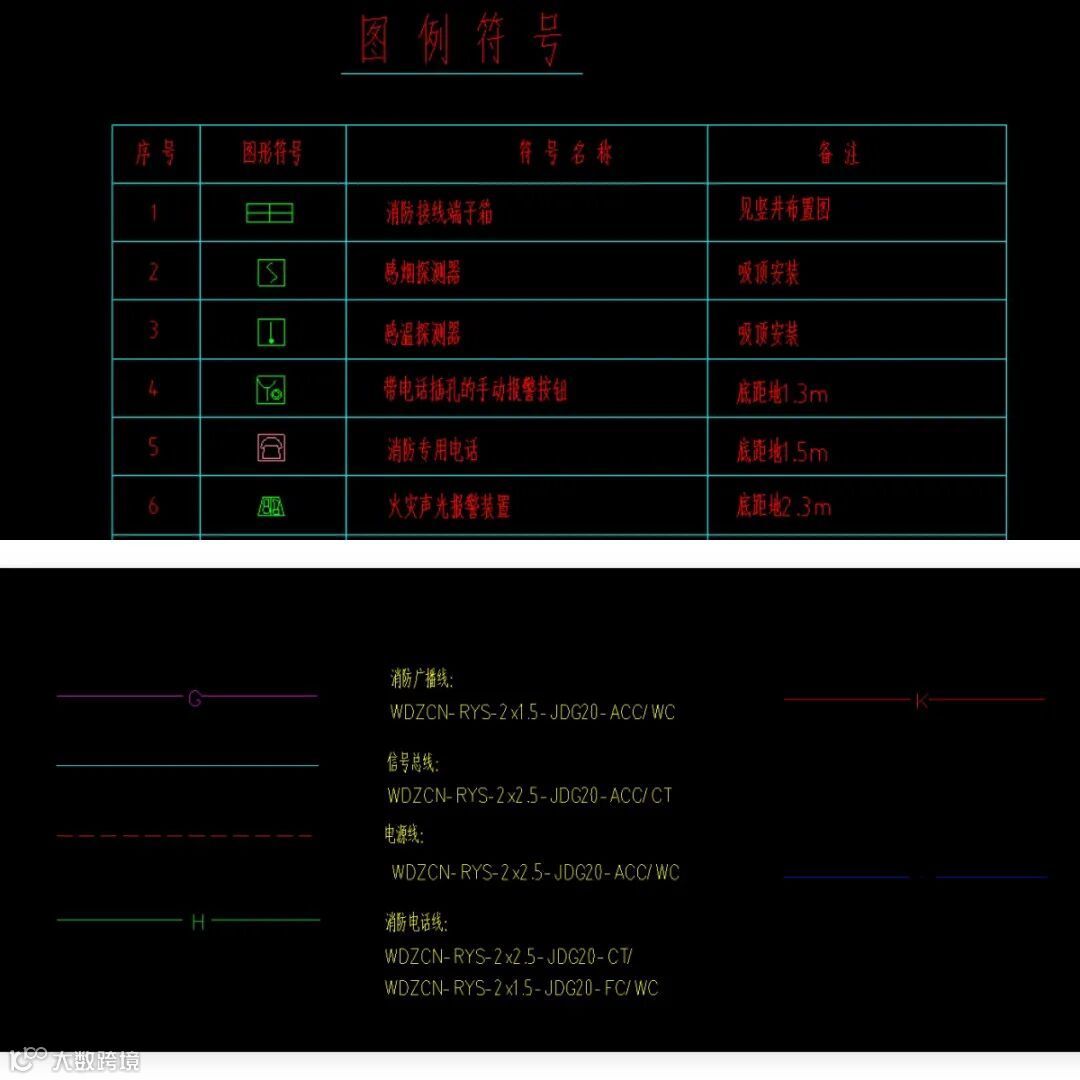

在开始计算前，一定要看图例、在系统图里看走线形式

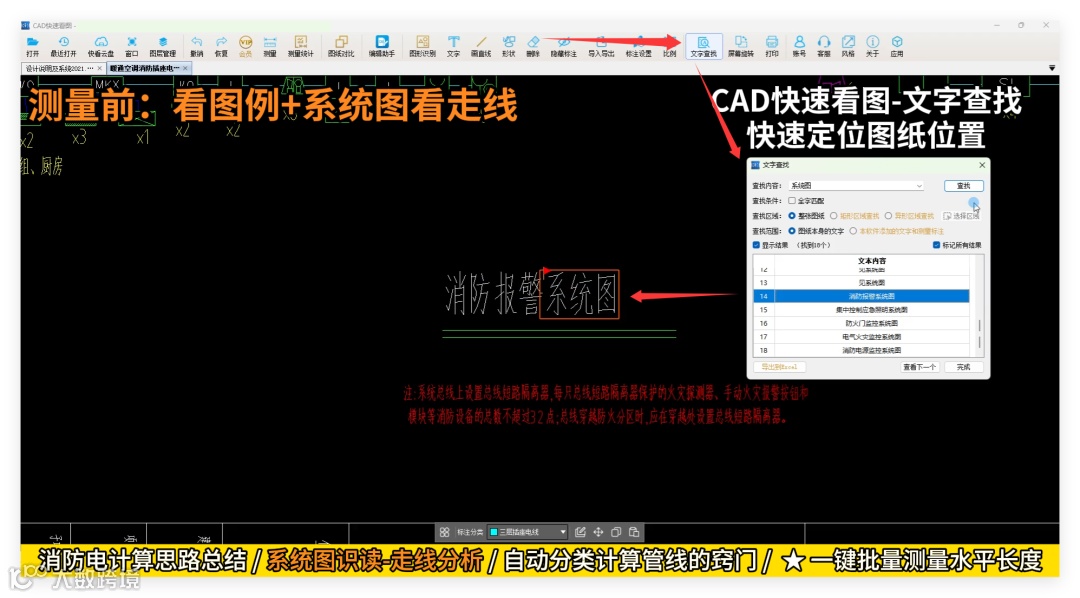

图纸很多的情况下，推荐用CAD快速看图的文字查找功能，搜“系统图”，就能快速定位到图纸

我们看消防报警系统图中“一层”的走线，这个蓝色线是什么？

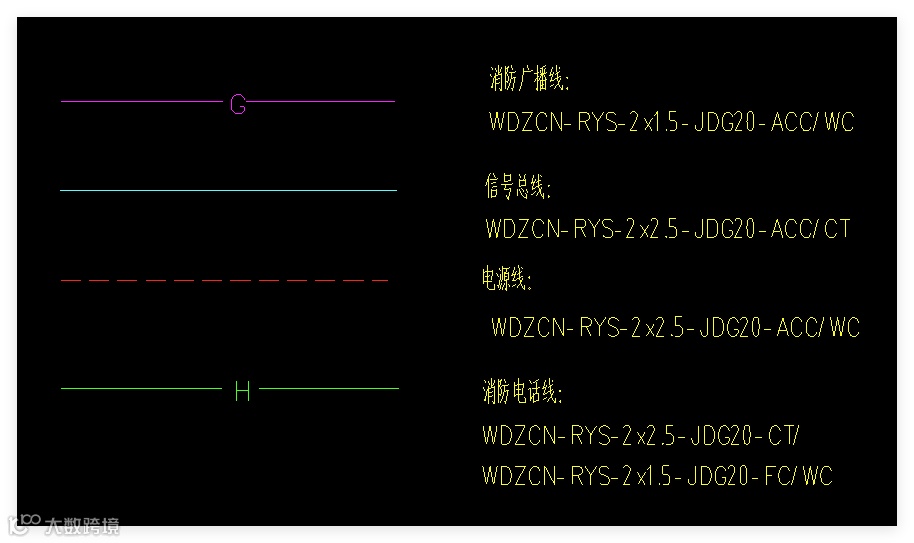

根据消防电图例，是信号线。

根据系统图所示，标红的所有设备都连信号线。

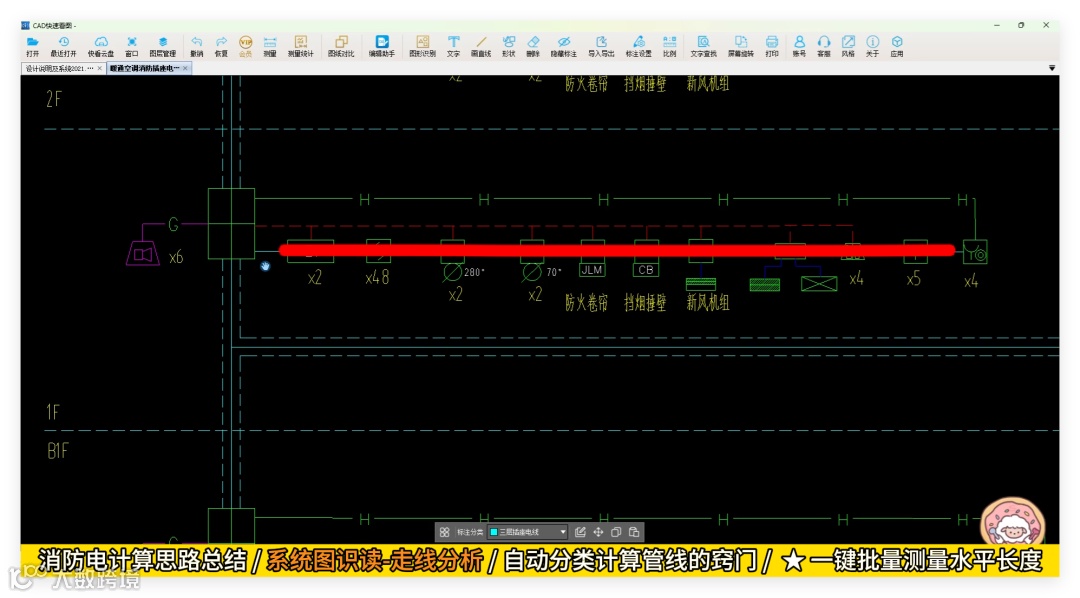

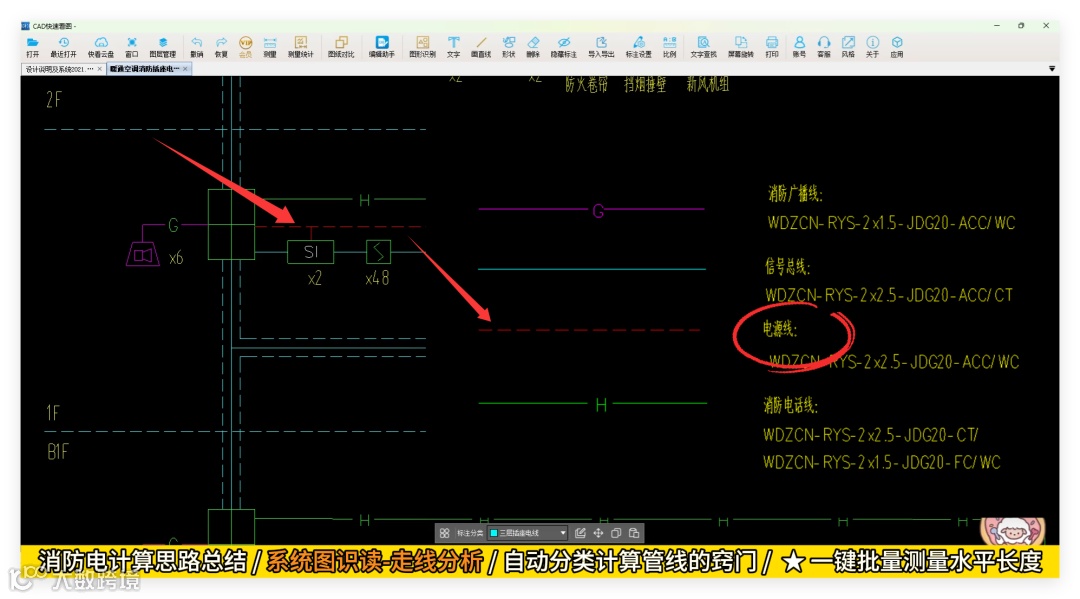

红色的是什么线？根据消防电图例，是电源线。

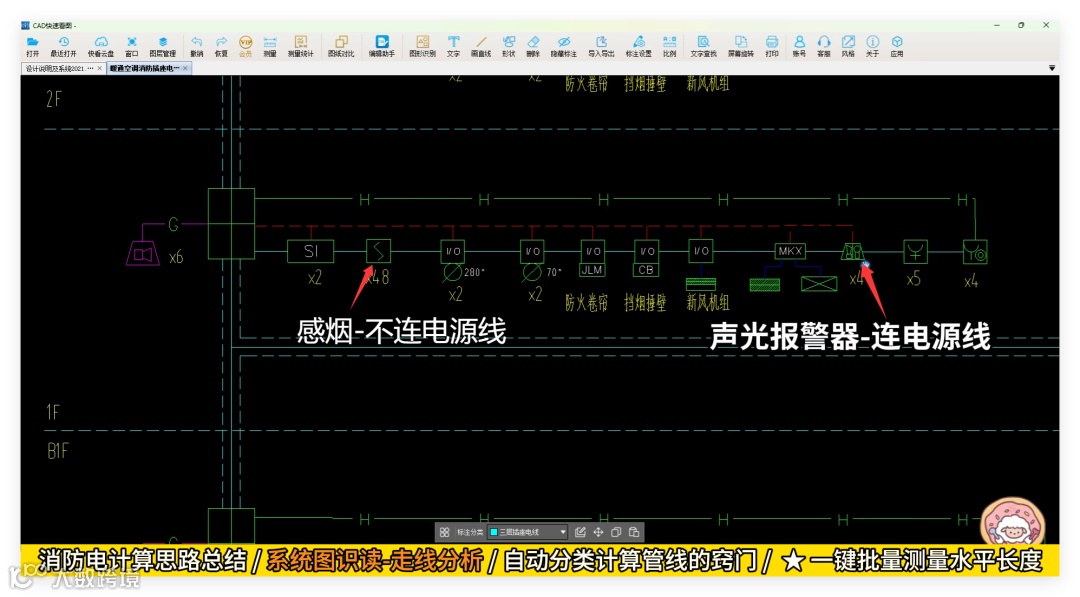

感烟就不需要电源线，声光报警器要发声发光，所以就需要接电源线。

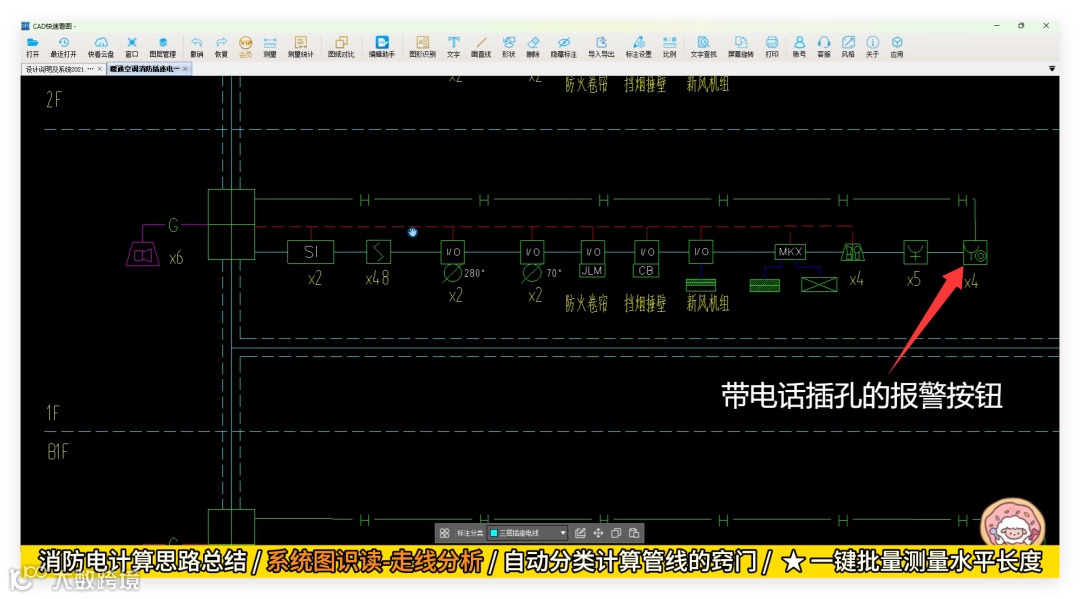

再看这个，是什么？

带电话插孔的报警按钮，所以它需要连电话线（图中标H的绿色线）

三、分类统计线管长度

做完了前期准备，我们就来快速计算消防电图纸的水平管线长度了

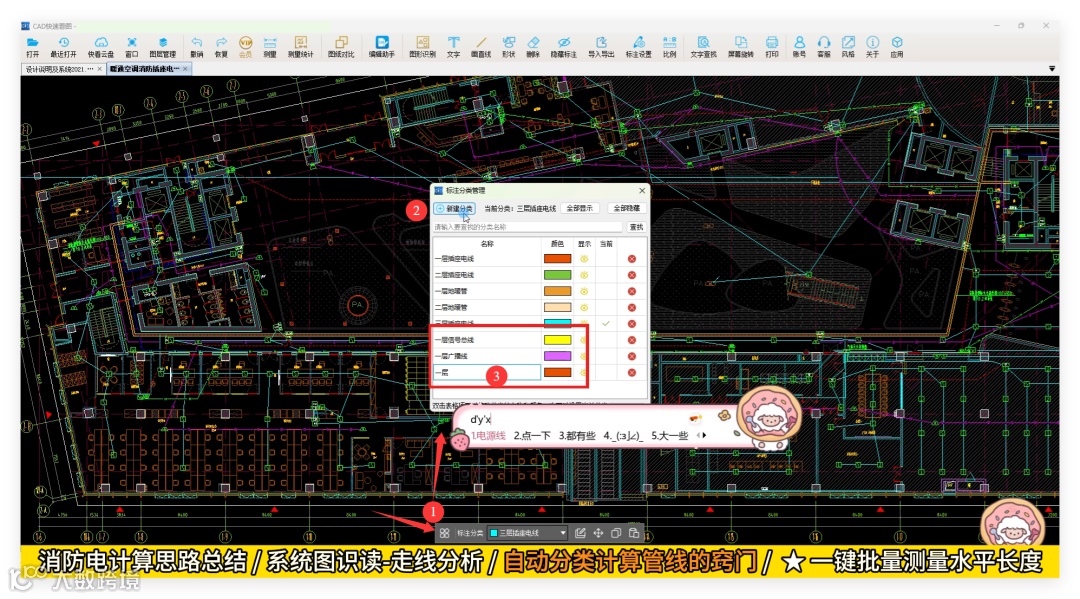

先在CAD快速看图的【标注分类】功能里根据线型建好不同的分类

一层信号总线，一层电源线，一层消防广播线

这是为了方便最后分类统计导出成表格

四、一键批量测量的步骤来啦！

用测量工具里的【批量测量】功能

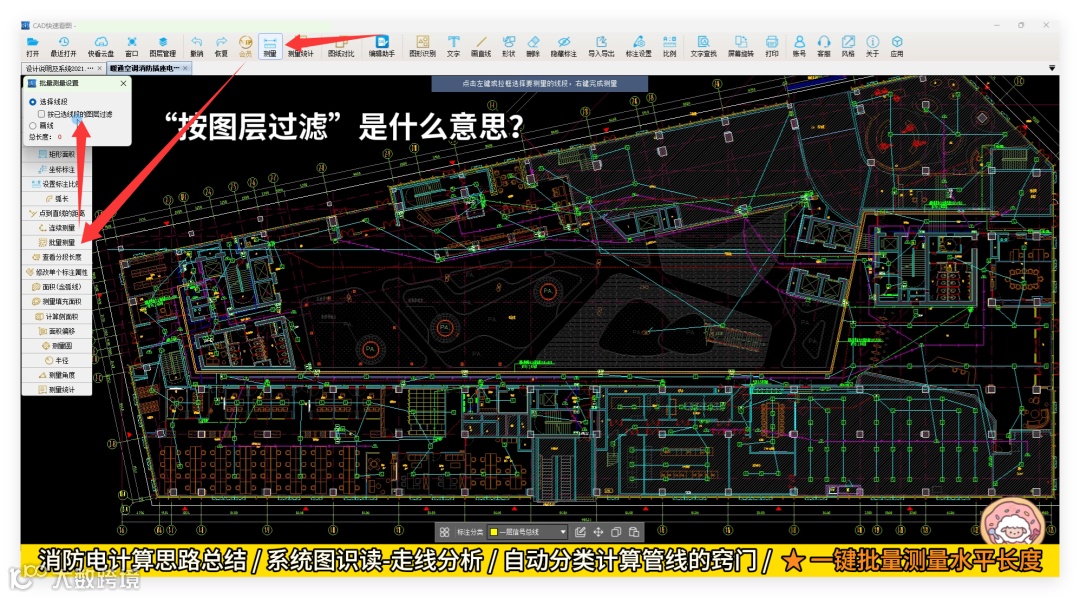

细心的小伙伴会注意到这里有个“按图层筛选”，这是什么意思呢？

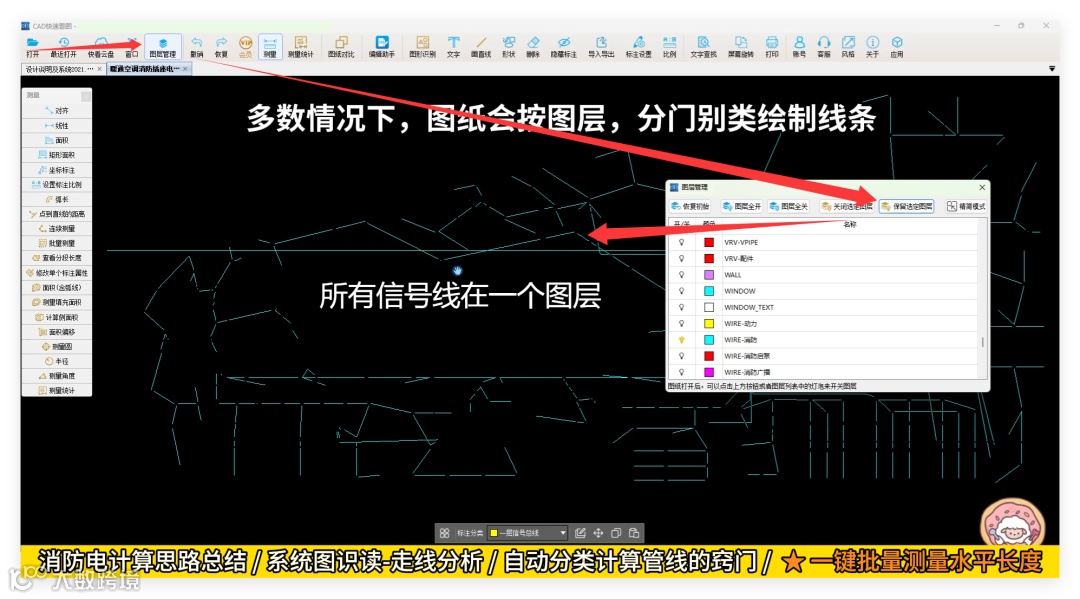

一般情况下，CAD图纸是按照图层分别绘制的线条。

我们用CAD快速看图的图层管理功能，通过保留选定图层就能查看

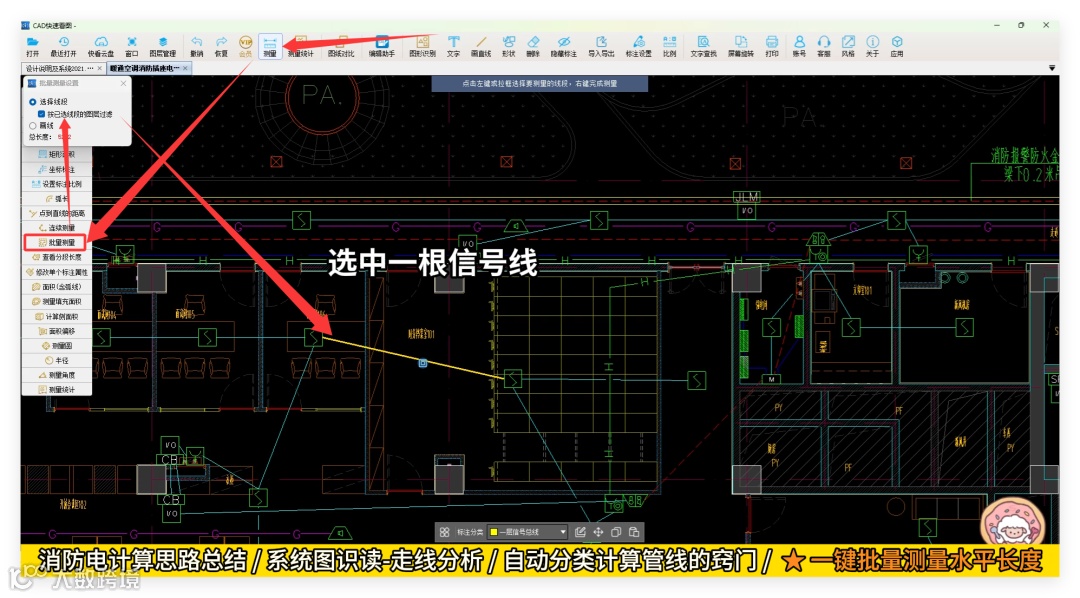

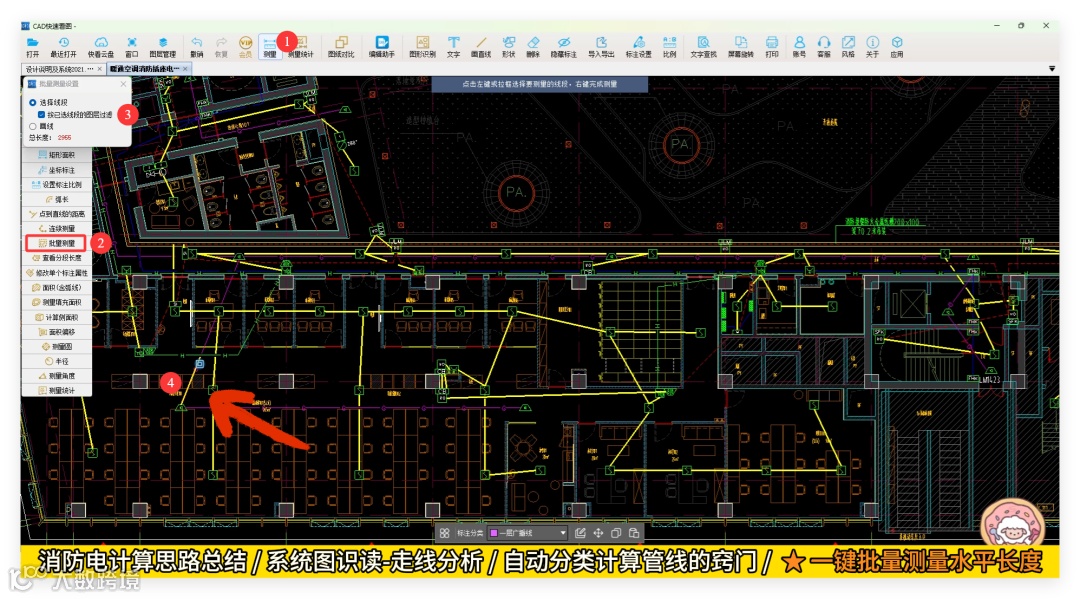

我们勾选上批量测量功能的“按图层筛选”，到图纸里选中一根信号总线

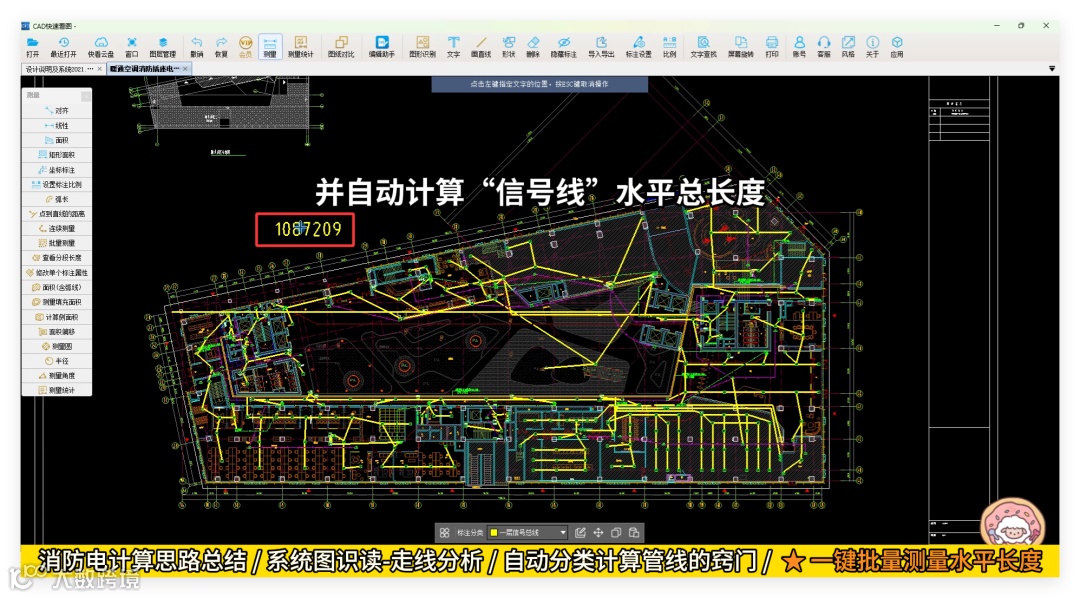

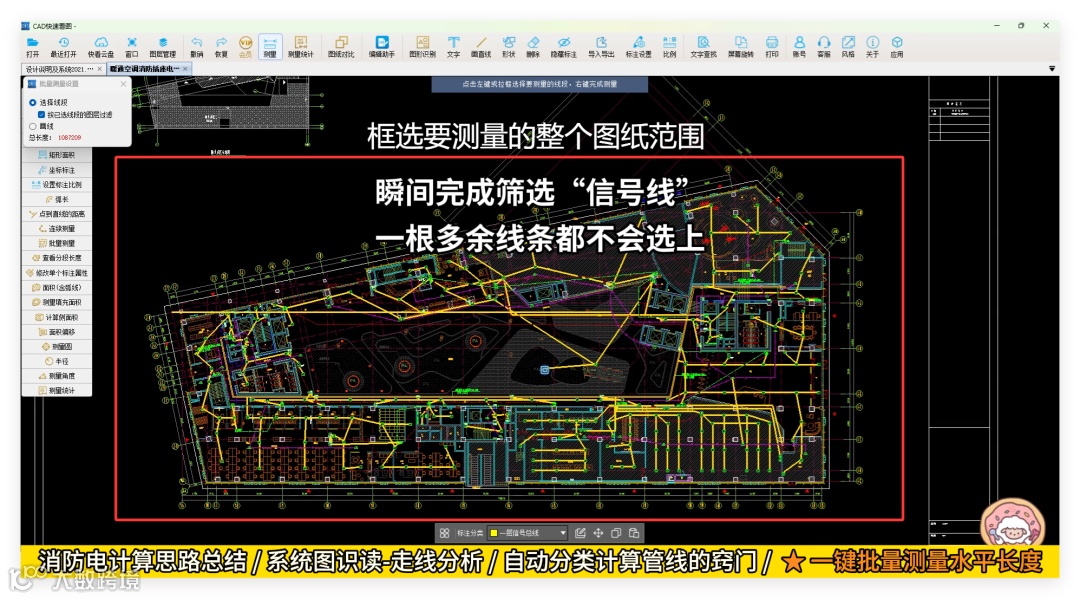

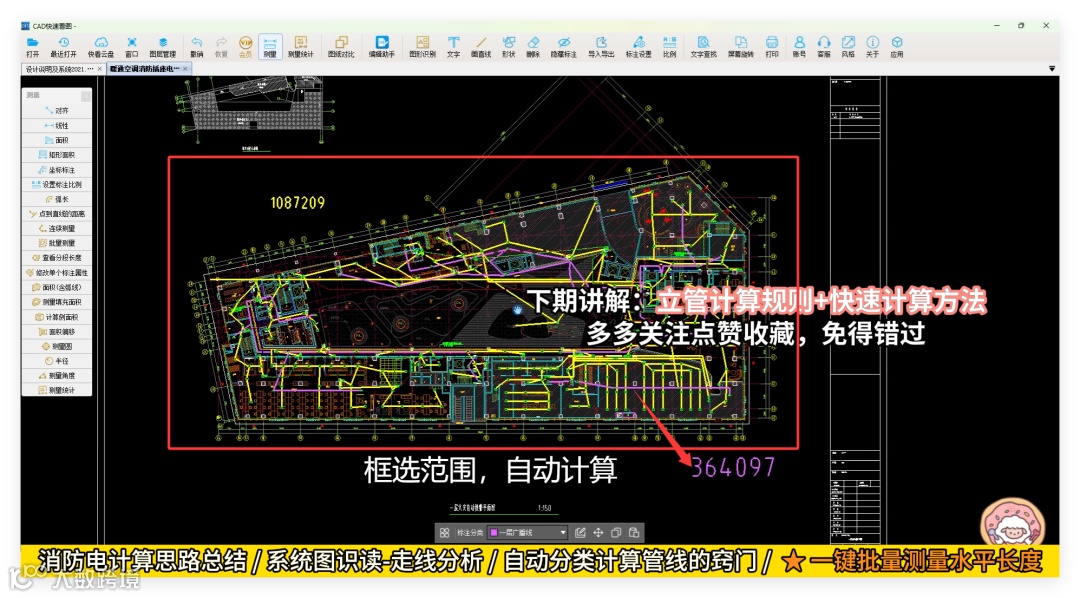

再框选整个“一层平面图”，软件就自动筛选出了这一层中的所有信号总线，水平总长度就出来了

是不是超级快？就是这么方便！

同样的，以广播线再演示一遍~

分类里选广播线，批量测量，选一根广播线，整个一框，又出来了。

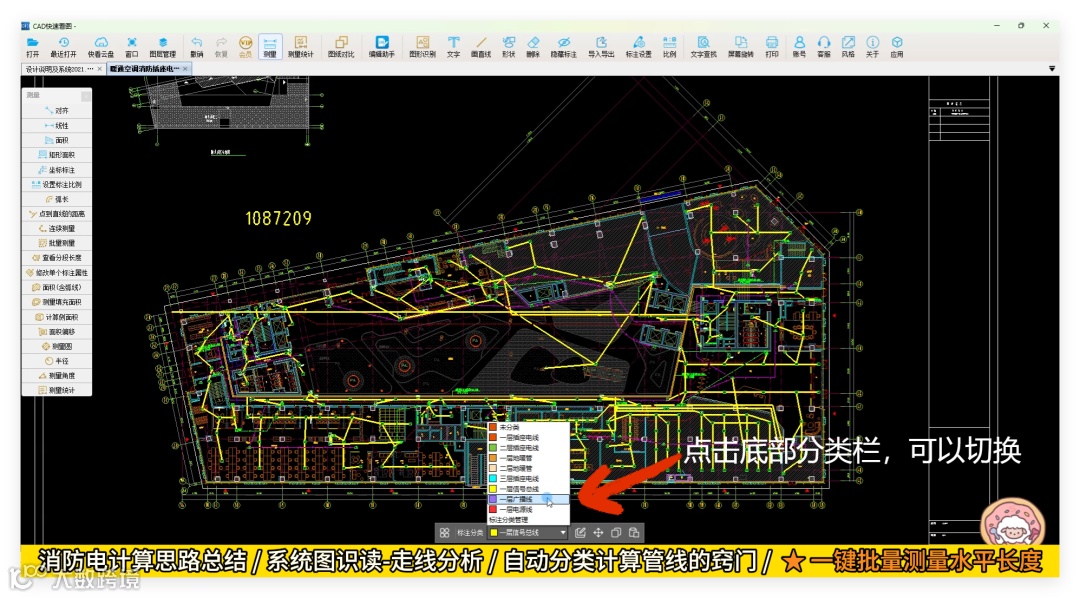

（点击底部分类栏，选择广播线分类）

（被选中的线会变成黄色高亮）

（框选要测量范围，软件自动计算总长度）

操作就是这么简单，水平长度，就这样一框就好了嗷！

你需要的就是：

下载或更新到 CAD快速看图6.4.0.100 版本（点击下载）

以前测一天，现在几分钟就华丽丽干完了！

心不心动！

赶快更新，效率飞升！

注：1.本文使用的软件为电脑版CAD快速看图（版本号6.4.0.100）

2.没有【批量测量】功能的小伙伴，快来下载或更新软件啦
